■鍵盤史的遺跡Chicony 5160C原生藍軸■

by alps.tw
2010.01.17 11:09PM
111
是■鍵盤史的遺跡Chicony 5160C原生藍軸■這篇文章的首圖






#####################################################



鍵盤史的遺跡Chicony 5160C原生藍軸

群光Chicony 5160C….(ALPS原生A級藍軸一代) 序號:PT 8035676

(AT84)   1988年製造  xx=460x185x39mm  淨重1250g

是香港的怡東電腦有限公司Utopian Computer Systems Ltd.委託群光製造的



#####################################################



1,,,(正面全圖)AT84的常態,,F1~F10在左側

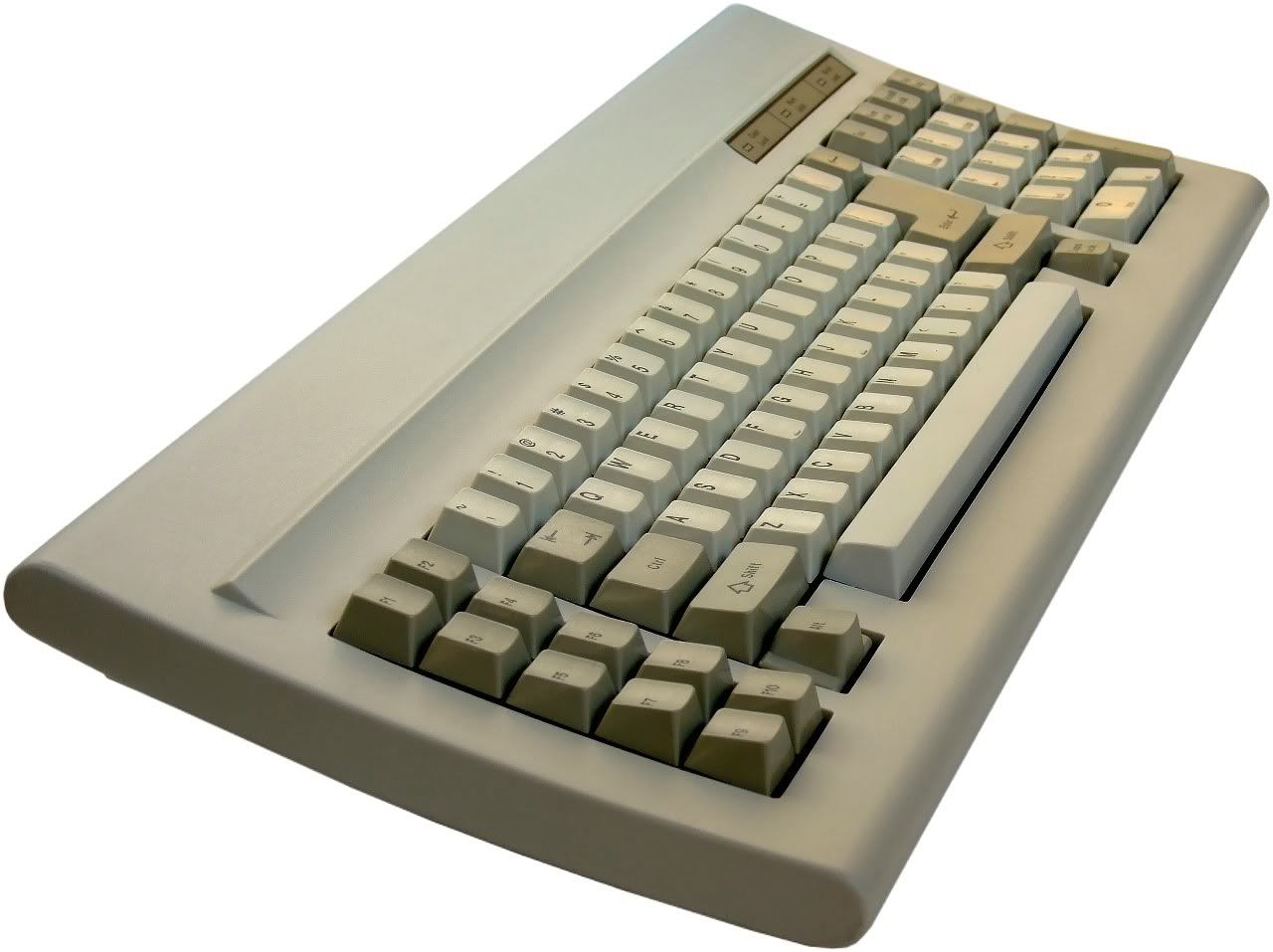

2,,,(鍵盤側面斜視)若不看突出的支撐腳,,側面是漂亮的圓弧狀

9862016c4fe4e0eec5b160e38de11fd5

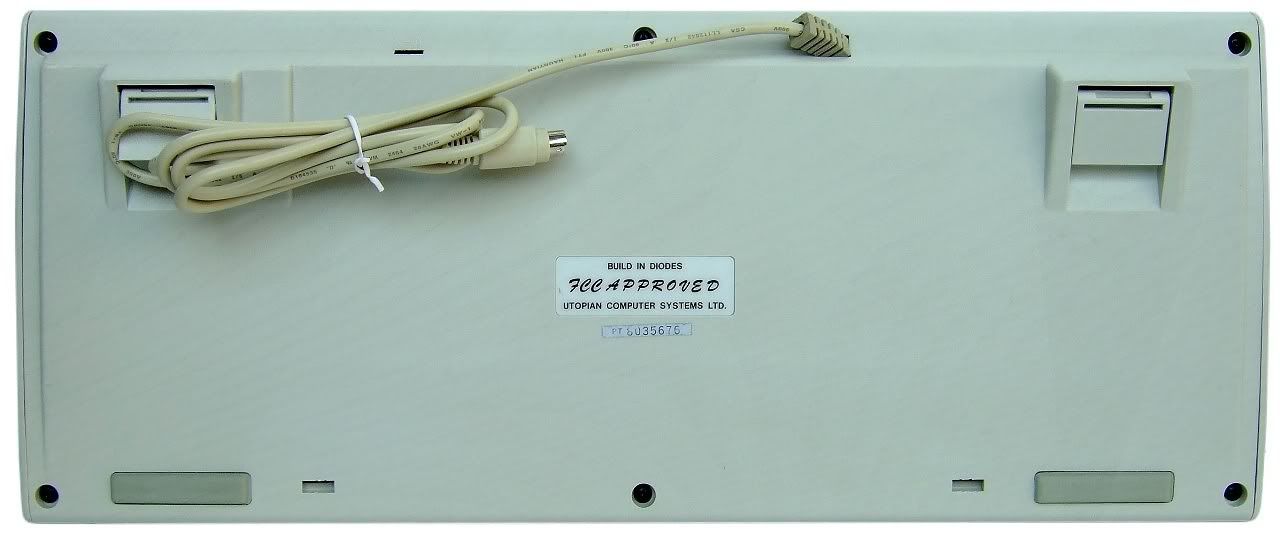

3,,,(背面全圖) (原來大五Pin的接線已改為PS2)

bc34725955ef8734bcec32d44a3a38da



4,,,(電路版與藍軸)

984260561b1ca42b84e9771096b58c4d



5,,,(電路版線路圖)
550423183cea65874450d15ef69465cd



 6,,,(二色鍵帽與藍軸全圖)

e73903f83846a767b4198e945e362990



7,,,( 部分鍵帽的配位為AT84常見,,卻與現今標準配置不同) (粗黑的二色英文印字)

6a2655d2bde201fb81248eb4ce7468b8


8,,,(部分藍軸特寫,,頂蓋並沒有印ALPS)

0d6e35c7bd15b31ad13da3602a13ecc5


9,,,(電源+晶片+AT-XT切換開關+背面身份標籤)
5148a6cd7036e65be845b8ff6b16d886



 10,,,(藍軸細部分解圖)(此為藍軸一代,特色為信號部塑膠為灰色,,且高度比白色的原生軸還高一些)
3ae54c32f4951627ed320cb24c80f684





Chicony 5160C按鍵不衝突測試,隨便雙手亂按試出13鍵不衝突!..

整把鍵盤的做工,,老實講:我不很滿意,接線的固定也不佳,並不是說它很差

(應該說只比現今的鍵盤稍高一點點的水準而已)(畢竟以這種小體積(只有84)重量也有1250g),,,
而與我所有的其他藍軸鍵盤的高水準相比,,很顯然算是盡量節省成本考量之下,,

沒有1988年那時代鍵盤應有的厚重與講究!




最後關於手感:ALPS藍軸的手感不同於一般ALPS,,其超級滑順與略帶Q度與適當的回饋力,,沒有親身體驗,,很難體會!

當然適切不疾不徐的段落聲也是一絕!
