老鍵盤改造

by doomcat
2011.07.15 10:26PM
19
是老鍵盤改造這篇文章的首圖

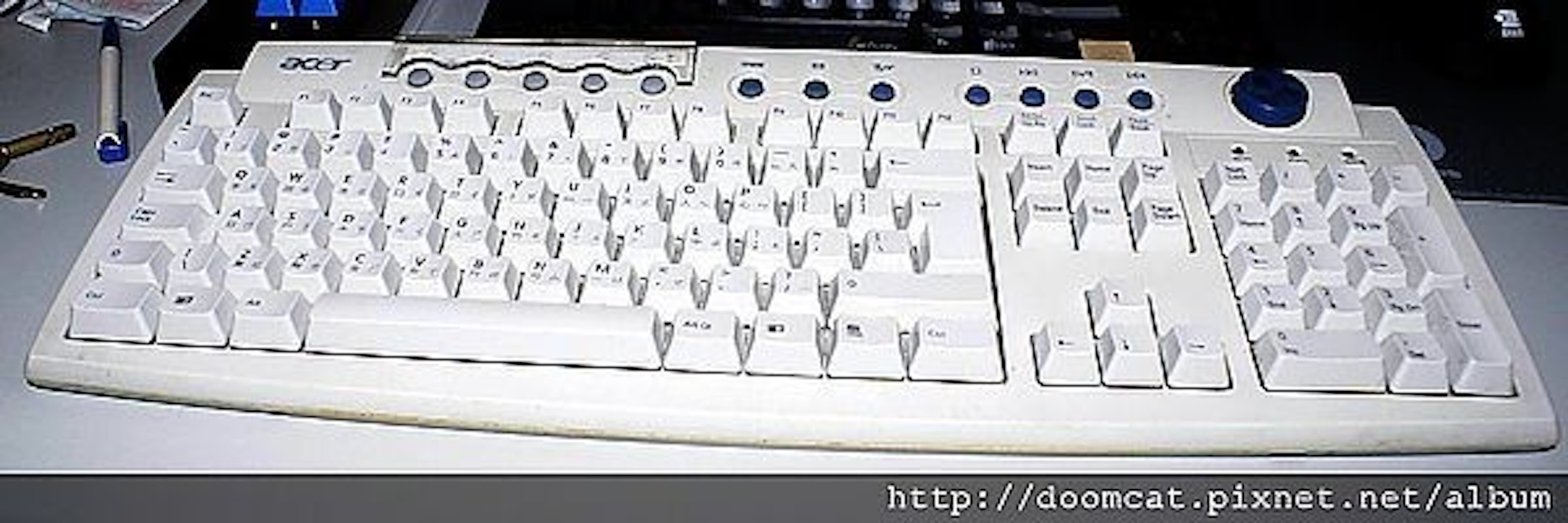

手邊有一個Acer鍵盤,上方有可設定的Hot key,音量調整又是,旋鈕式的,用起來很方便不過因為要換鍵盤,所以就想要把這些,功能獨立出來:D首先先看原本鍵盤的樣子

可以看到上方有1~5個Hot key可以設定,在來就是WWW、E-mail、Sleep,最後就是音樂撥放Hot key&音量旋鈕



這次拉出10個鍵還有音量旋鈕,直接來看看成品(有印字了XD )
3216895ba8dbf3badc15e70e9031d7a7

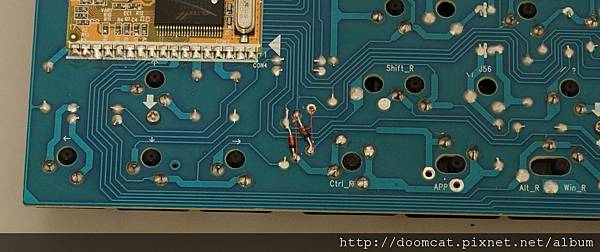

鍵盤的PCB部份
d7f9d41c46ee40e311f4c38d3fe43c2d

上方金手指就是"矩陣"電路的部份,這是一個8X18的矩陣電路當按下時會短路其中兩個位置此時控制IC就會送出對應的key值給電腦,下面就是這次使用到的位置矩陣

   A     B    C     D    E    F
I  stop key2 next p/p  ---- ----
X  ---- key4 key5 ---- ---- key3
Z  key1 prev slp  ---- WWW  Mail

這次用電料行買到的2X5的key-sw來改採用跳線來連接,最後在把線連到金手指上
2618ee9b2c5077ab34e8c35e5669999d

音量旋鈕是使用編碼開關,不過Acer已把線路做在IC內,所以一般按鈕式的音量控制並無法使用編碼開關直接控制^^
