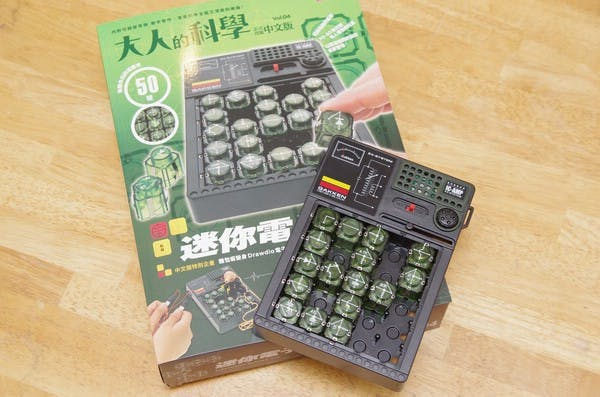

是【動手玩科學】不用拿烙鐵也能像玩積木一樣學習電晶體原理『大人的科學 Vol.4:進化的電子細胞』這篇文章的首圖

不知道各位有玩過電子積木這種學習套件嗎?這種把電晶體元件作成類似積木的套件,只要動手把各個電晶體與線路像是積木一樣拼湊起來,就可變化出多種應用;電子積木是由日本發明家野尻孝在 1960 年度由日本電子產業起飛啟發,在 1965 年推出的第一代電子積木後不僅在日本造成轟動,也在全球大受歡迎,是 1970-1980 最火紅的玩具。

電子積木有趣的地方就是它的可塑性與寓教於樂的特色,把多種電晶體置入積木造型的模組,並在這些模組畫上電路圖,只要照著電晶體的原理以及電路方向拼湊,以像是遊戲的方式學習電晶體原理與電子線路的配置。

f46463afcde2148e0cdd2cd348179748

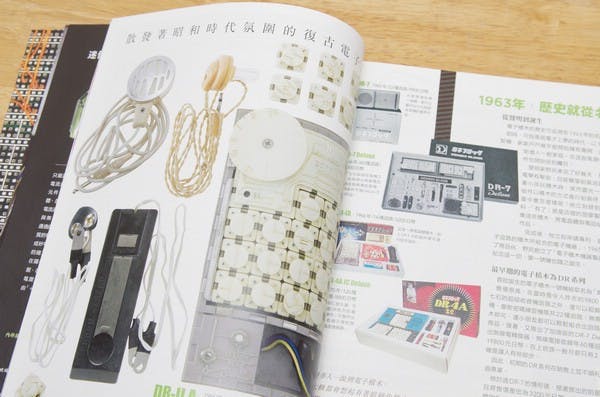

學研出版社與電子積木的發明公司"電子積木機器製造公司"在 1970 年代就開始合作,並在當時學研旗下的科學與學習雜誌推出與雜誌一同銷售的電子積木,並推出 EX 系列電子積木套件,其中的最高峰 EX-150 仍曾復刻販售,也是這次雜誌附錄的原型。

d93bead5ca04a5212fe1571d2f35f492

歷經數十年的演進,現在市面上仍可買到許多廠商所推出的電子積木套件,其中學研出版社,大人的科學所附屬的則是由大人的科學編輯部針對正宗電子積木的精髓進行縮小與簡化,但同時又保有 EX-150 電子積木的設計風格的套件,故設計上帶有 70-80 年代流行的科技風。

大人的科學系列推出電子積木專題固然是很有趣的議題,但日文撰寫的內容加上較多對於電晶體原理的敘述,對多數台灣的使用者較難看懂,不過還好中文版這個月份把內容完全中文化,終於能夠理解每個應用的奧妙之處。

cc5a622ed0770bc9a69a1c4f57e0343f

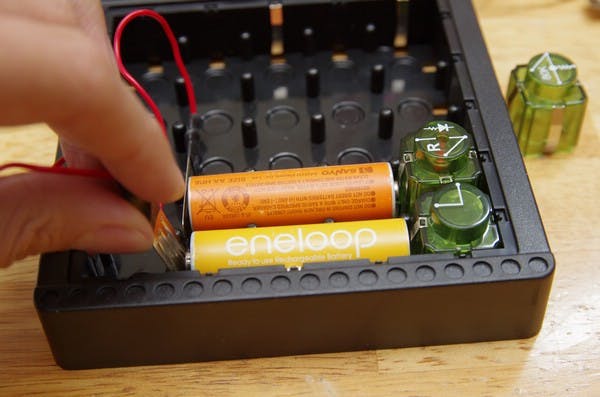

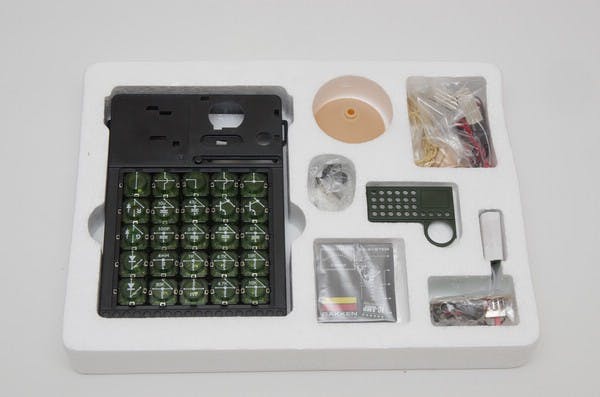

這套電子積木 mini 依舊保有大人科學系列享受自己動手組裝的特色,只要有一隻螺絲起子、三顆四號電池與一些輔助道具就可以開始動手了;不過相較多數大人的科學的特件有著複雜的機構或是大量的零件,這套電子積木 mini 基本的組裝是相當容易的,只要小心套件內的電線,並照著說明書的提示就可輕鬆的把電子積木 mini 組裝完成。

cc5a622ed0770bc9a69a1c4f57e0343f

32abcc0b84b5f01e7d3017a955068595

由於電子積木 mini 電路板的電線看起來有點脆弱,故打開包裝時,還有把電路板裝到底座時務必小心一些,另外線材的長度算的有些剛好,且佈線的位置也是刻意安排過,還是照著說明書提示把線材調整到說明書建議的方向再鎖螺絲吧!

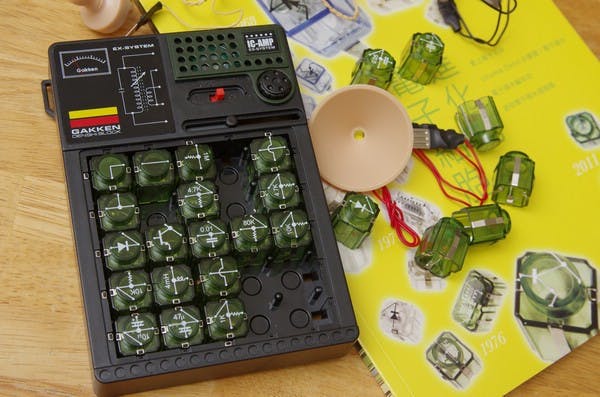

組裝完畢後先別急著把電池裝上並開始把玩,這套電子積木 mini 在出貨時已經把積木組件排程不會造成損害的配置,但接下來的應用都是要將這些積木零件重新排列的,組裝完成候先把這些積木拿下來吧。

0afabe34fa781950aca19ae82c95f7d9

fa92cb3d9ae681891122bc1045a7e60d

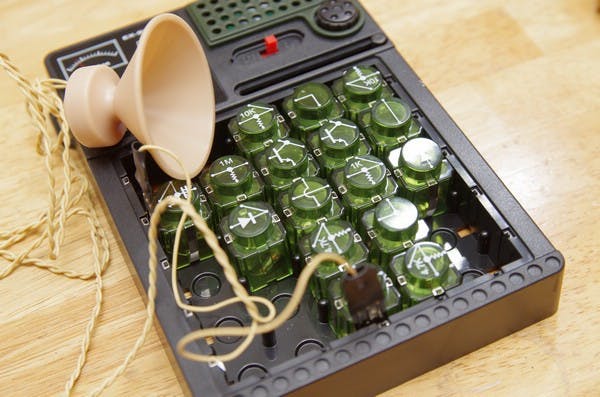

把積木取下後,可以分為單純的線路以及具備不同電晶體組件的積木;照著說明書的提示檢查套件的功能是否正常,尤其是電晶體組件若沒有測試,光從外觀是看不出組件是否正常的,總之多一道確認手續總是不會錯。

cfa4562df343cf16348f91c59975b4a9

21053c37c0245f8db5486afb2770a1cf

不過完成電子積木 mini 並且做完檢查只不過是個開始,就可塑性來說,這套電子積木 mini 可是能化身超過 50 種以上的應用,如果對於電晶體不熟悉,還是乖乖的照著說明書的介紹慢慢玩吧。

5f42bfc730705f2b4f27b3e444d50be8

09e3e6b1327df44faa488b83ed8ecfed

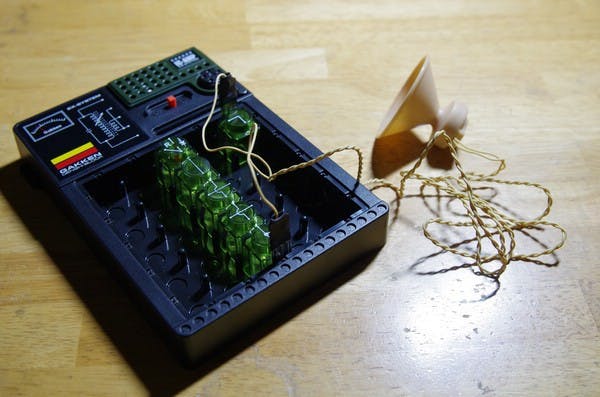

電子積木可以做什麼?最簡單的從開關、聲音放大器、一直到收音機、收音機故障檢測器等,只要一套電子積木 mini 通通都可以做的出來;如果手邊有兩套電子積木 mini ,還能做出無線麥克風、心跳錶振盪器,或是搭配同樣由大人的科學的發行商學研出版社所推出的電子積木 EX-150 復刻版,還可變化出光與聲音的節拍器等。

1fa1c0b5140ec3211560708d118a7304

33e1cf8f17b1f06926aecec6f98882c6

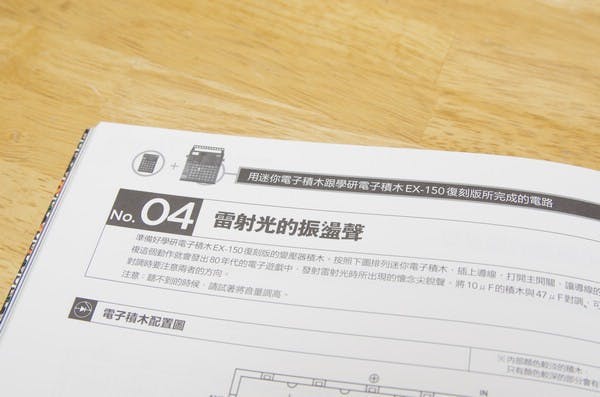

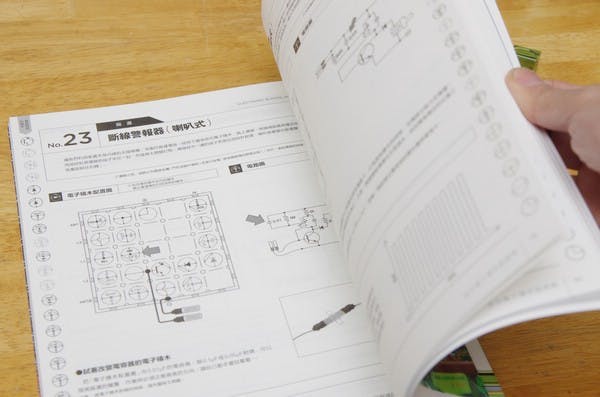

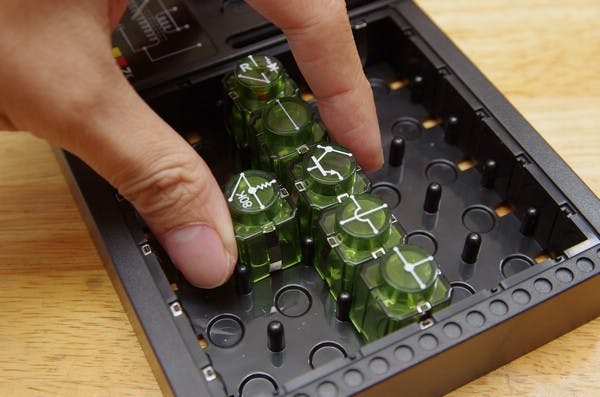

即便看不懂線路配置也沒關係,說明書也詳細的描繪積木的排列方向,只要照著說明書的排列方式正確的把每個積木安插好就可順利完成;有些時候,某些有多方向輸出入的積木在組裝的過程並非完全會使用到,說明上也會以較淺的線描繪,然後再參照線路圖,就可知道該組積木到底在這個組合是與哪些積木如何串接的。

43638196bf69cedaf1436ab8f345cfa8

由大人的科學所推出的這套電子積木 mini ,不僅讓五六年級生重溫這千變萬化的學習套件,家長也可放心的讓有興趣接觸電晶體原理的小朋友,看著翻譯成中文的介紹以及應用,利用這套不需使用烙鐵的電子積木 mini 安全的學習電晶體原理。

04ab4d46ebc79853f1e415d5a169f259

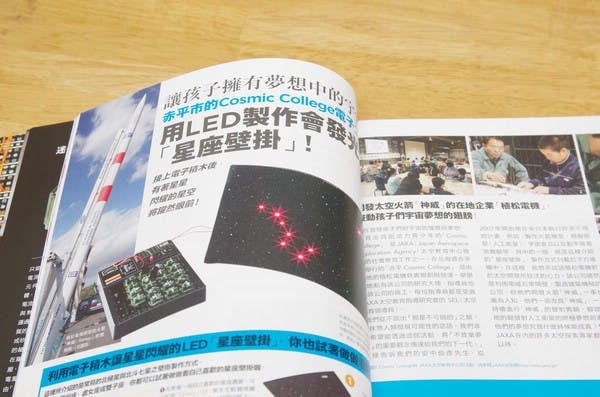

熟悉基本電晶體的基本原理後,也可以試著做出範例中所沒有的應用,像是雜誌內就示範了如何利用電子積木 mini 做出電子音樂組;而且每一頁的範例都有對應的電子線路錶,看熟了以後,如此一來想要挑戰其它市售電晶體套件也能看懂線路的結構甚至進行套件的修改,所以想要了解電晶體原理,這套大人的科學之電子積木 mini 可千萬別錯過哩!

56304a0b056d9e7ff130ce1bbbae8e9f

商品網址:大人的科學 4 授權中文版 迷你電子積木(慶祝上市限時特價 85 折,2014/12/29 前線上資訊月活動結帳再 9 折)
