[改裝] 烤爐改裝,電池改為USB供電

by Mesak
2015.09.17 09:01PM
是[改裝] 烤爐改裝,電池改為USB供電這篇文章的首圖
首圖

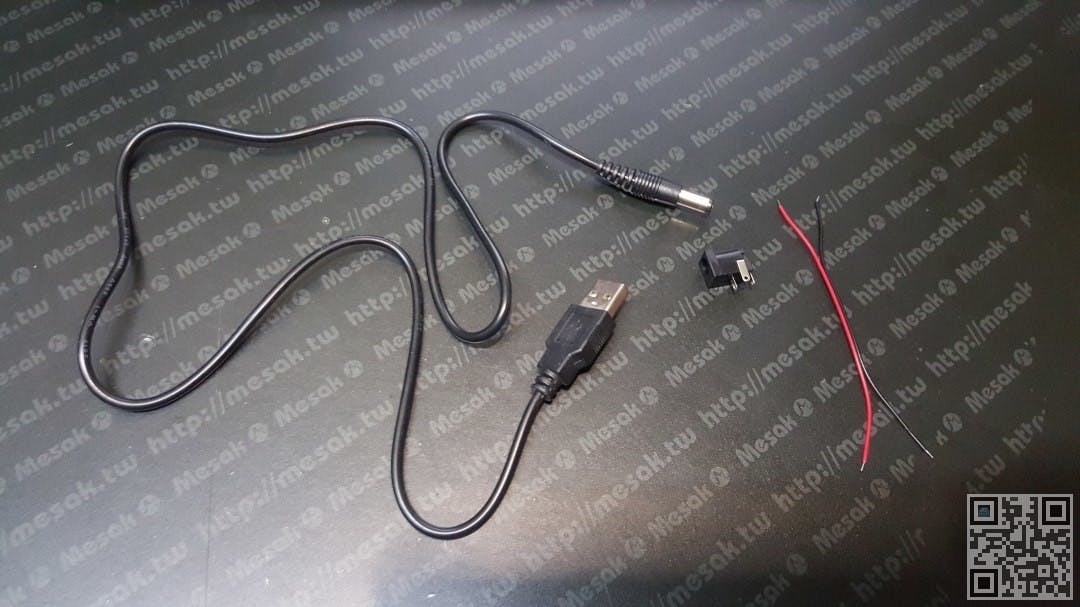

前陣子買的KBtalKing 烤肉爐當初已經說要改成 USB 行動電源供電,今天我網路訂購的電子材料終於到貨了。前陣子不小心買錯 DC 5.5 2.1 轉 USB 公的線買了 10 條,後來才發現不能用,有點浪費,這次 烤爐到的時候我就再想要怎麼利用這多餘的 10 條線改裝一下,當然有公向的頭,買母座就好了,於是又在淘寶上挑了 一些 母座回來焊接。

diy kbtalking grill power 02

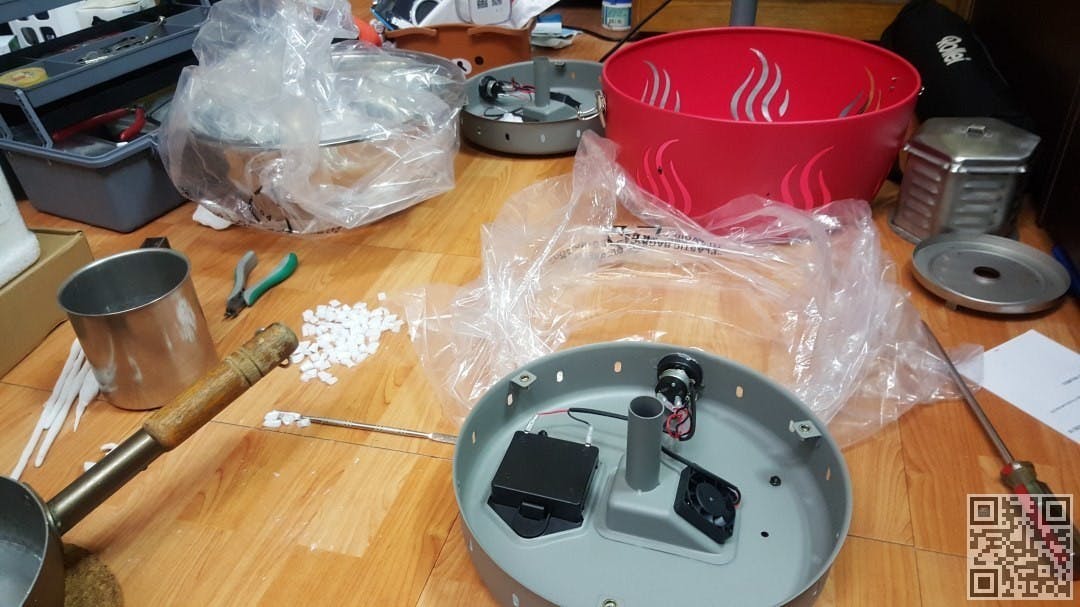

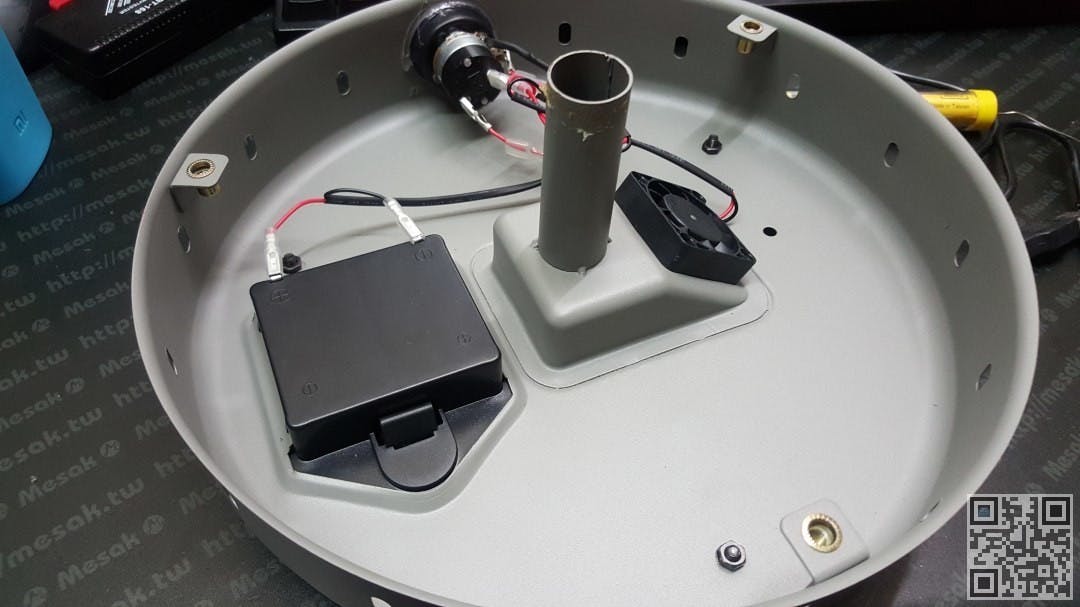

還有要改造的烤爐,最好是拆開

diy kbtalking grill power 03

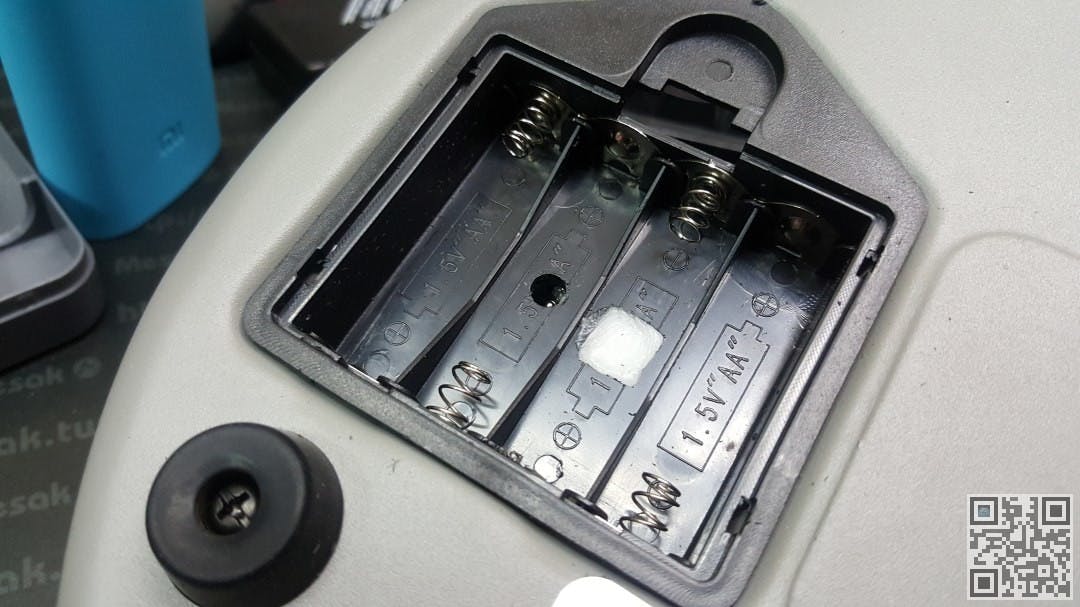

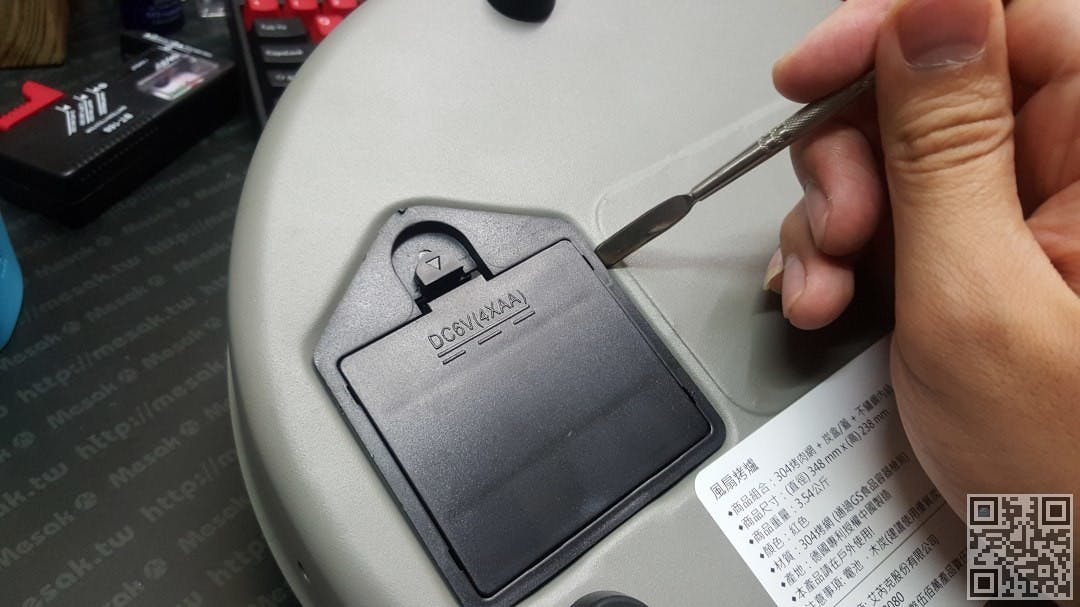

如果很難拆的話直接從電池和旁邊往內撐一下,一共四個卡榫跳開就可以取下電池盒了
diy kbtalking grill power 04

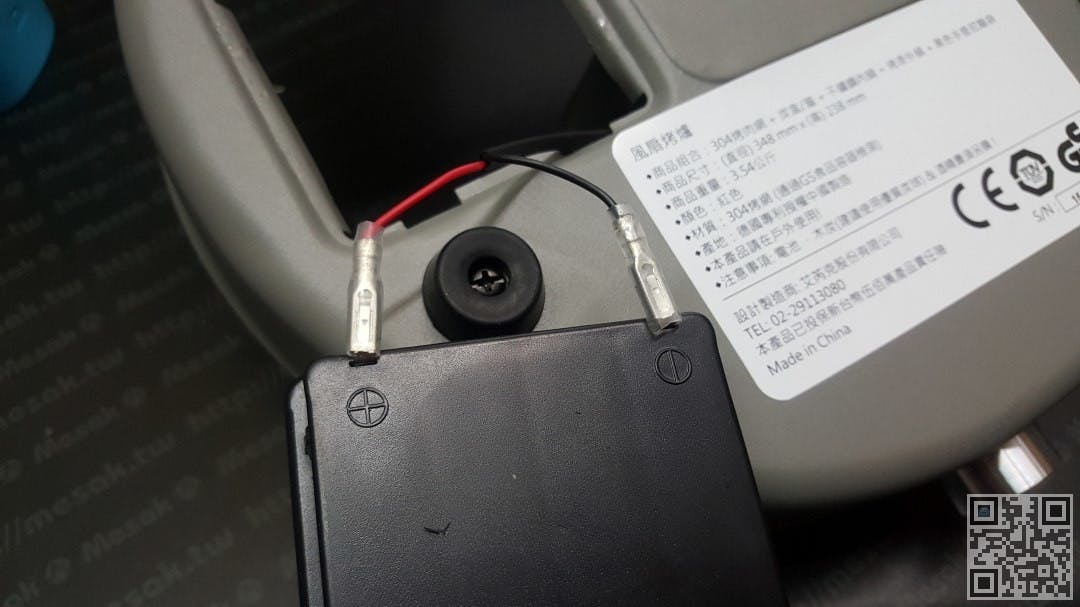

如果連接線有脫落的情況記得接好,要改裝的地方很簡單,就把 正極接正極,負極接負極。

使用 USB 測試,看看推不推的動 風扇

diy kbtalking grill power 05
思考一下母座要怎麼固定,本來要從左右兩側開孔,不過發現有點卡卡,只好從正中央開孔,還好腳墊的長度不會卡到 DC 頭,所以從中間開還OK,想都沒想直接對好鑽孔。
diy kbtalking grill power 06

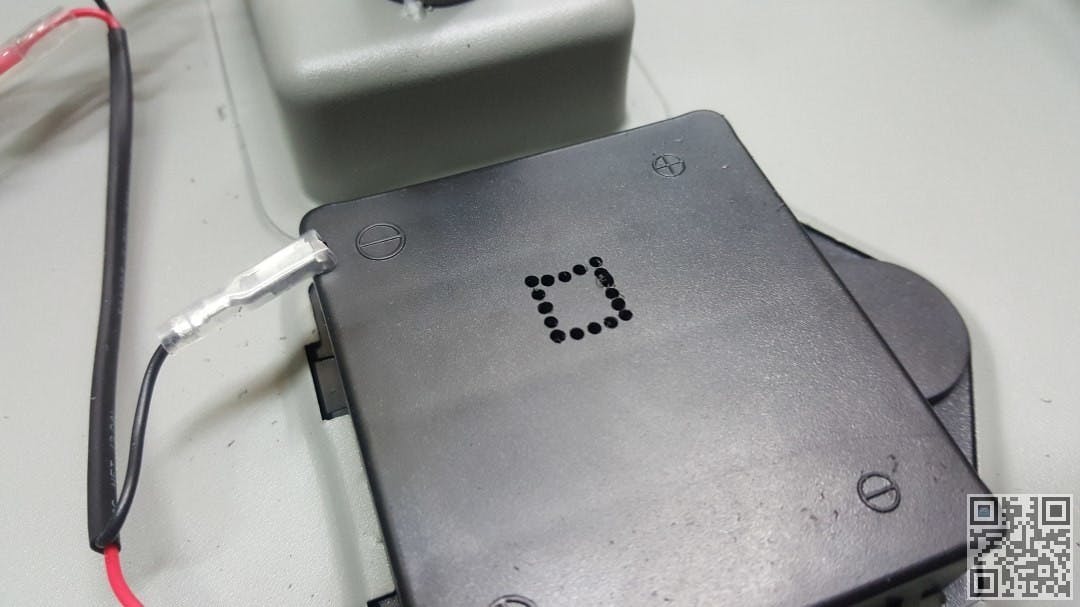

鑽好四個孔之後
diy kbtalking grill power 07
鑽一排挖洞,然後修洞

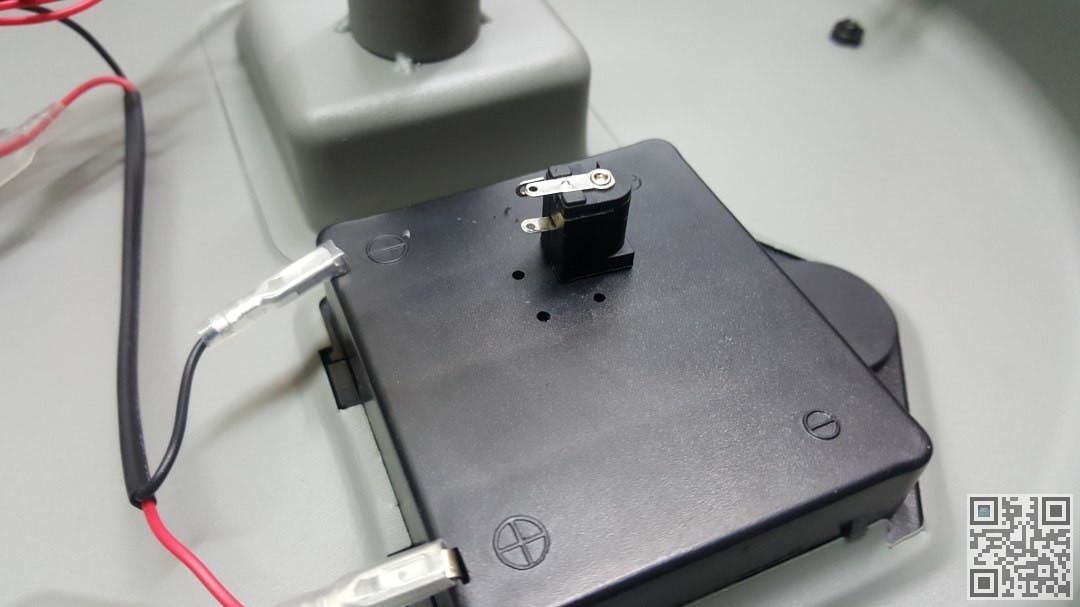

先來測試一下 DC 座,假接一下

diy kbtalking grill power 08

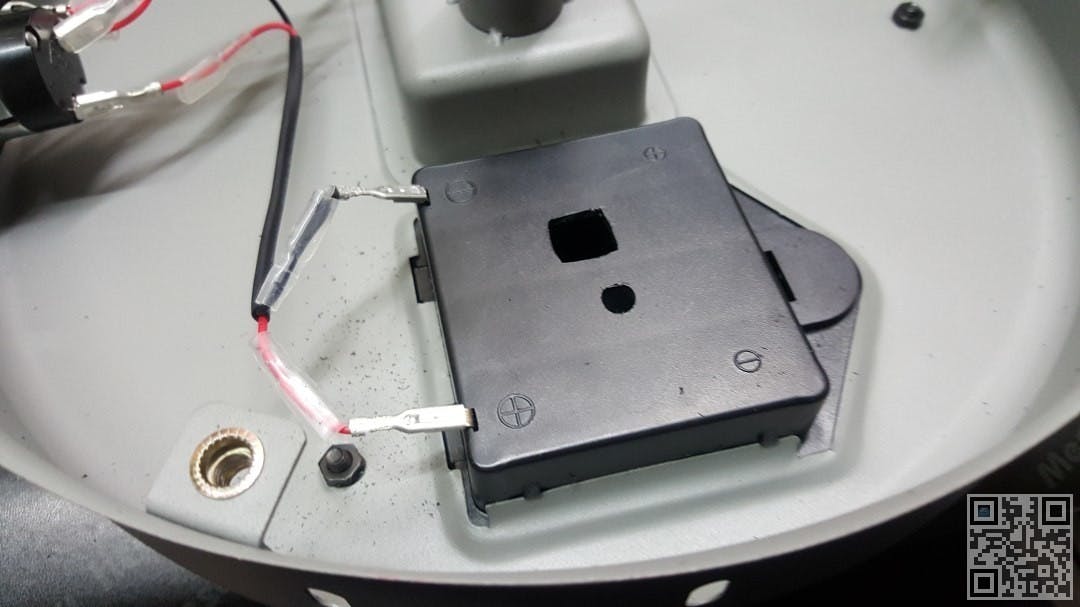

弄一弄覺得如果掉下去怎麼辦阿….所以又鑽了一個圓孔。
diy kbtalking grill power 09
本來打算放這邊,但是怕洞太剛好,容易掉下去….
diy kbtalking grill power 10

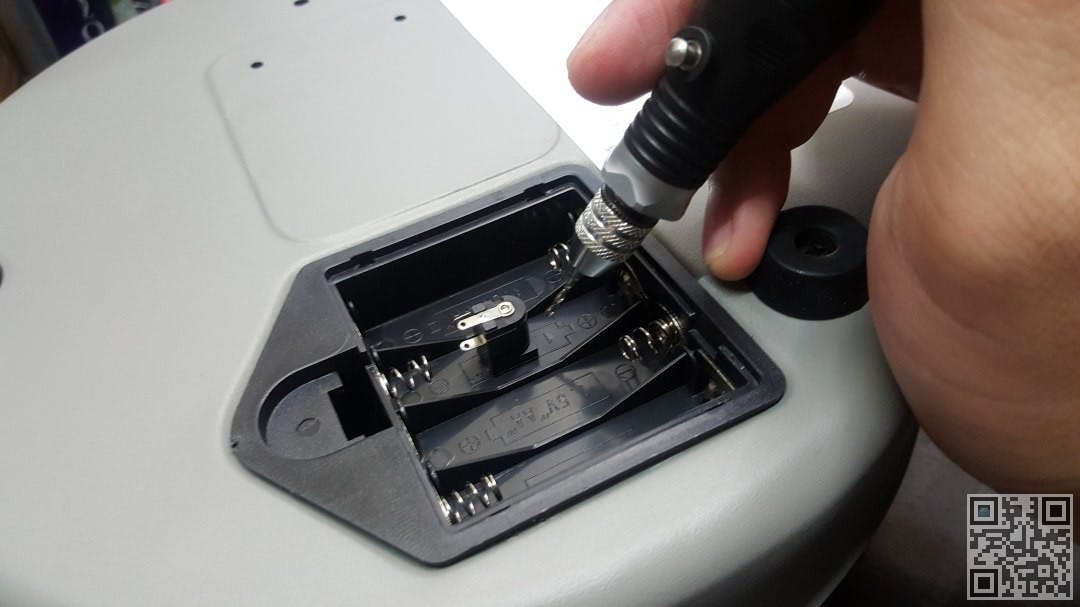

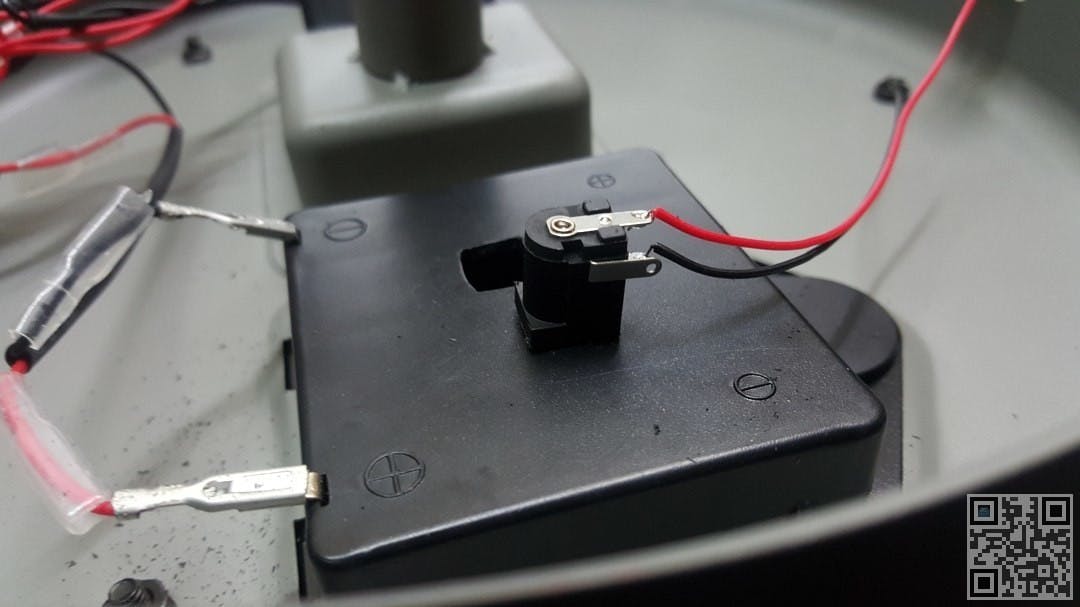

最後還好 DC的頭滿長的,穿過電池盒還可以穩定接到電力,所以決定直接開個圓孔然後固定就好了,這樣就不怕用力拔除整個頭會落掉。
diy kbtalking grill power 11

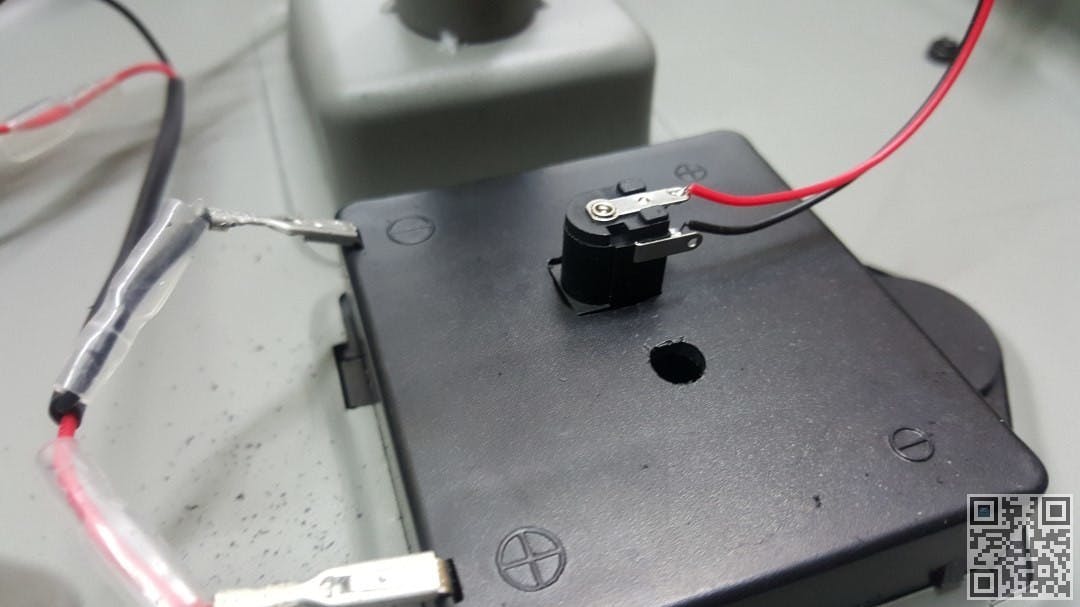

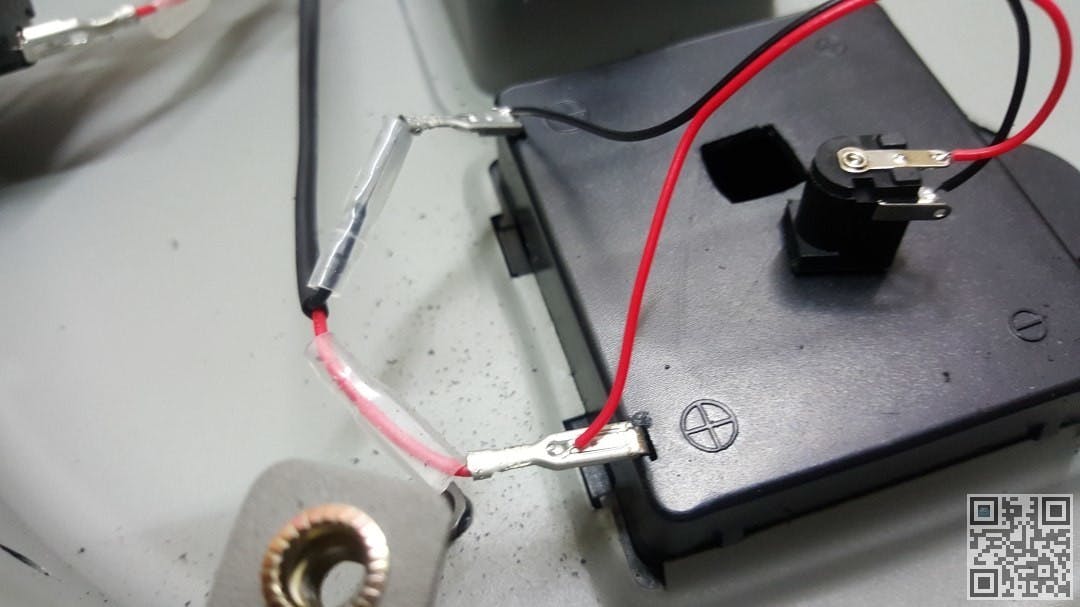

接著就簡單了,正極接正極,負極接負極。
diy kbtalking grill power 12

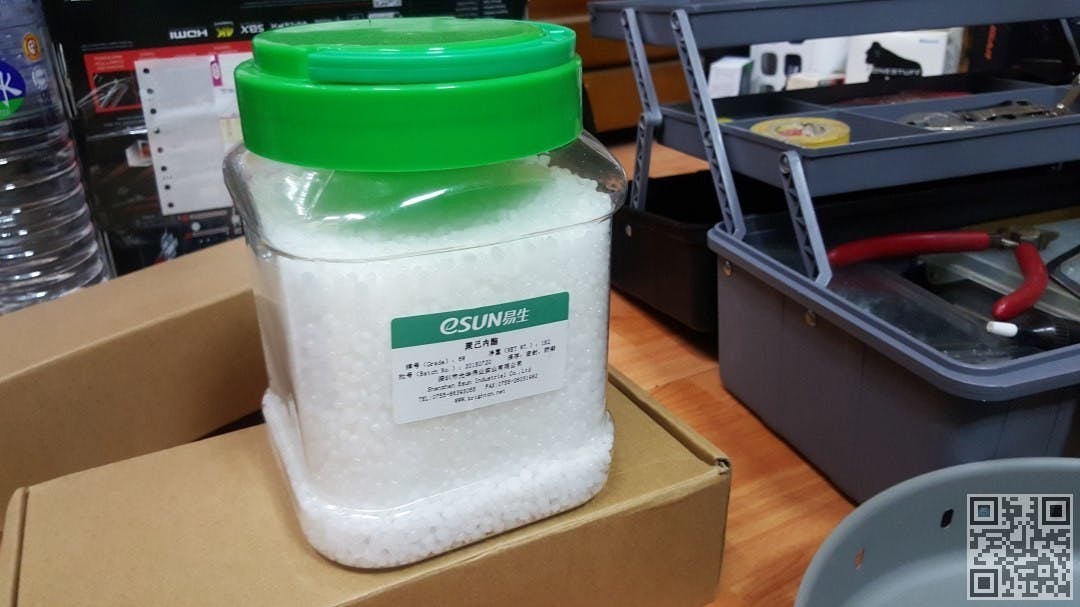

然後要考慮的就是固定的事情了,前陣子買了一個叫做熱塑水晶的塑膠,玩了幾次覺得很實用,泡在 100度的熱水就會軟化,冷卻後就會硬化,可以重複使用非常方便。
diy kbtalking grill power 13

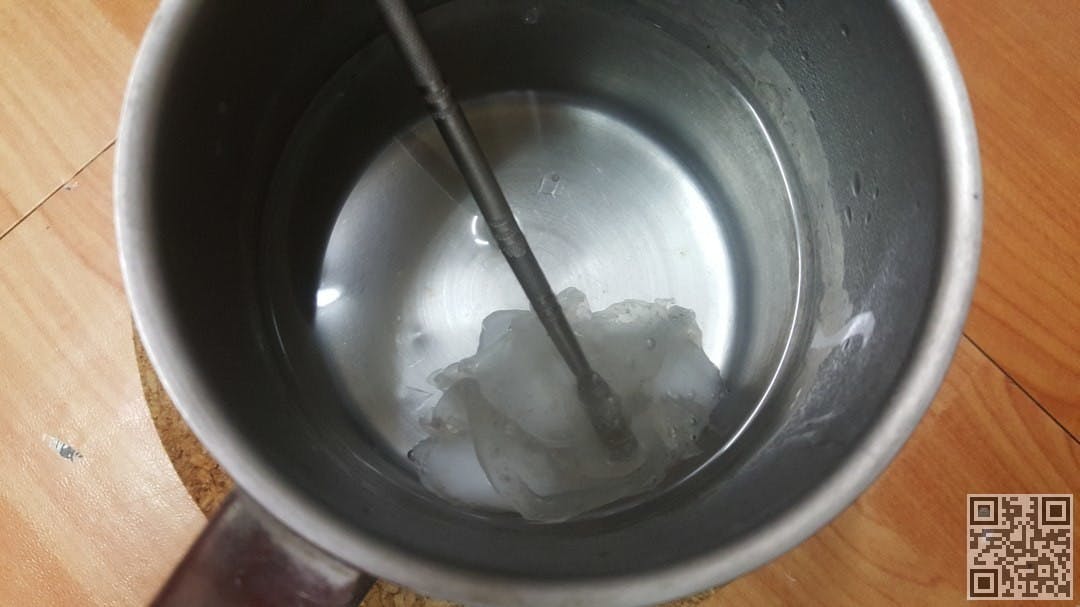

倒一些熱塑水晶到熱水杯中
diy kbtalking grill power 14

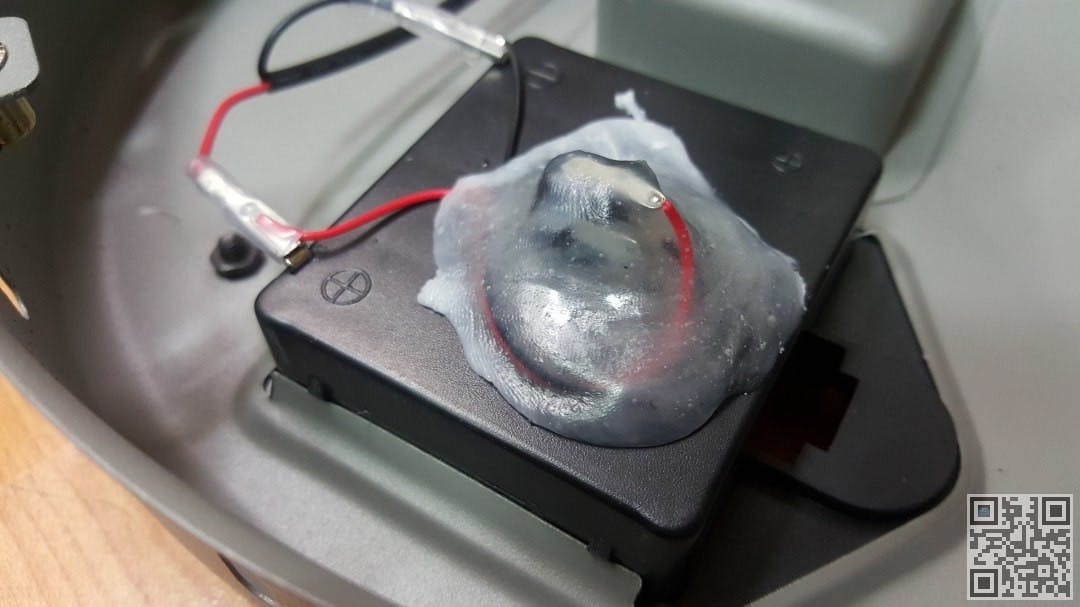

燃後快速的壓上一要盡量擠出空氣,免得會晃動,最好一次完成,熱塑水晶失敗會很麻煩…
diy kbtalking grill power 15

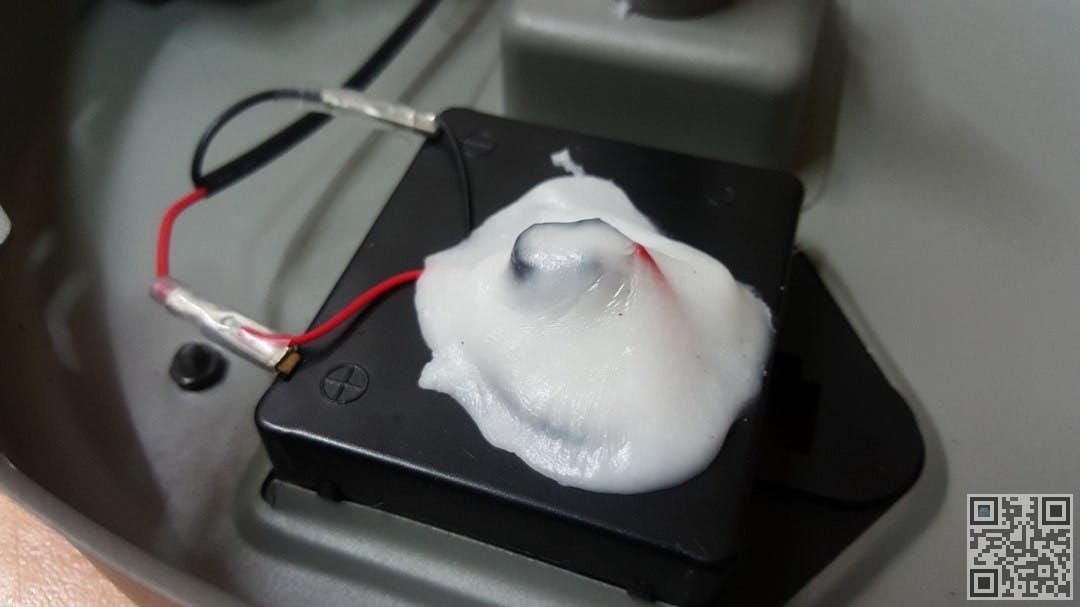

放一陣子後就白化硬掉了,超穩固。
diy kbtalking grill power 16
順便把剛剛挖錯的洞補起來。

焊接好固定好再測試一次

diy kbtalking grill power 17
其實我買了兩個烤爐,另一個烤爐也做了一樣的事情。
diy kbtalking grill power 18
組裝好後測試一下,等待中秋烤肉再次上陣

改裝後只要拿個 USB 行動電源就可以開始生火準備烤肉了,非常方便,不用再電池找老半天,或是跑便利商店買過,電力雖然不達標準需求的 6V,但是 USB 行動電源供電還是比較長久穩定的,畢竟烤爐不是天天在用,電池取出又不知道要放哪裡,要用的時候又找不到實在非常麻煩,強烈建議廠商也應該改成 USB 供電輸入模式呀!

改裝要注意,最好有類似經驗再處理,拆裝產品多半會破保固,請謹慎考慮。

烤爐這裡買:http://uccu.cool3c.com/projects/126
