最強DIY:搞出 128GB 容量的超級軟碟!

by Twelve
2018.10.11 11:15PM
16322

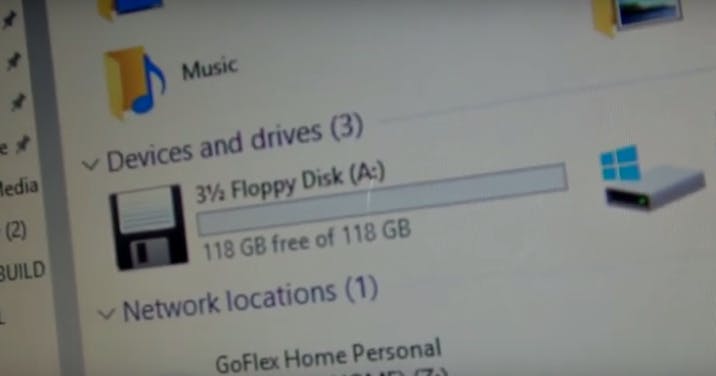

是史上最強,擁有128GB容量的超級軟碟!這篇文章的首圖
第一次看到影片的時候,很懷疑是不是假的,怎麼可能1.44M的磁片插下去,會出現128GB容量的顯示。就算是歷史上曾經出現過的zip磁碟機,最高容量也就750MB,還不到1GB,也有百倍的差距。不過在看了他整個過程之後,才發現他心思細膩,原來是以改裝的方式來獲得這樣的效果。

a0114c9a9cc41de8b74ce23663e4af93

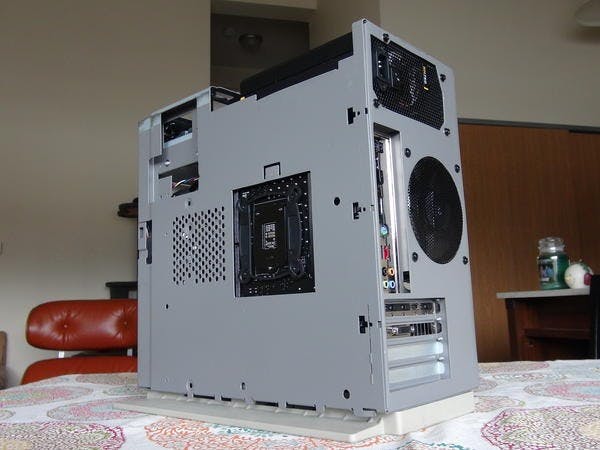

之所以會有超強128GB軟碟機,最主要是因為升級電腦這件事。而升級所橫跨的等級落差很大,是1995年IBM Aptiva電腦,處理器為486DX2 66 MHz,要升到i7 6700k(這幅度也太誇張了……)。當然,橫跨大約20年,機殼內部結構什麼的,自然會有所不同,但對於DIY高手來說,應該不是太困難的事。

acdde01c21dce855515855cb8fe80066
29c4aba1d16d8515b34cd222e31e0241

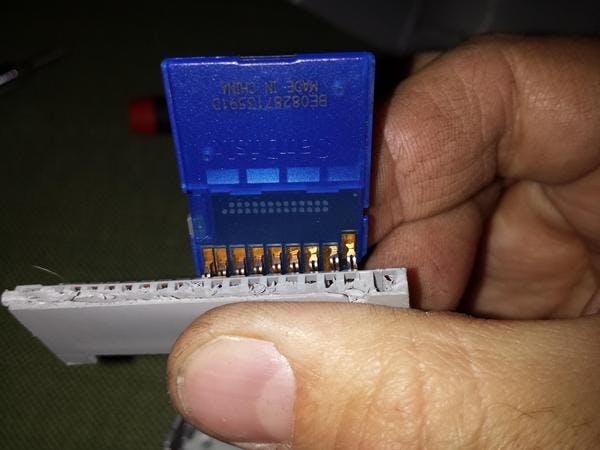

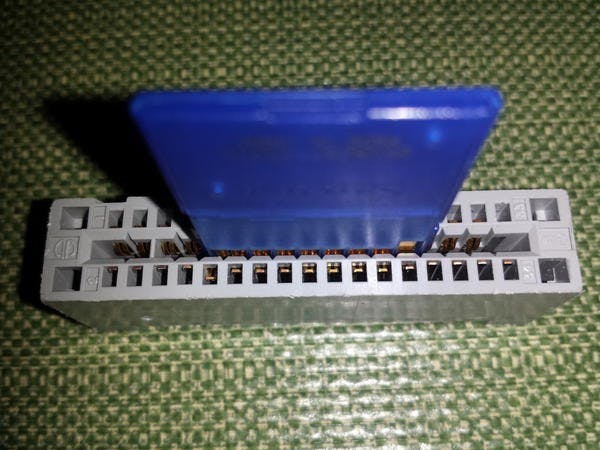

但有一個最重要的細節,就不是每個DIY高手會注意到的,那就是軟碟機排線的腳位空間設計,與SD卡的腳位是一樣的!

7bd5be78a5430fe16d81c15e04cbf475

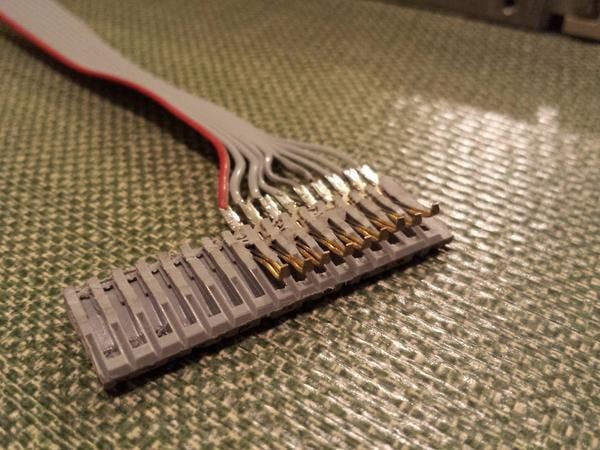

然後將排線剪一半,讓針腳露出。

31a8bef9ccbf00a8dcf88331d660bd0e

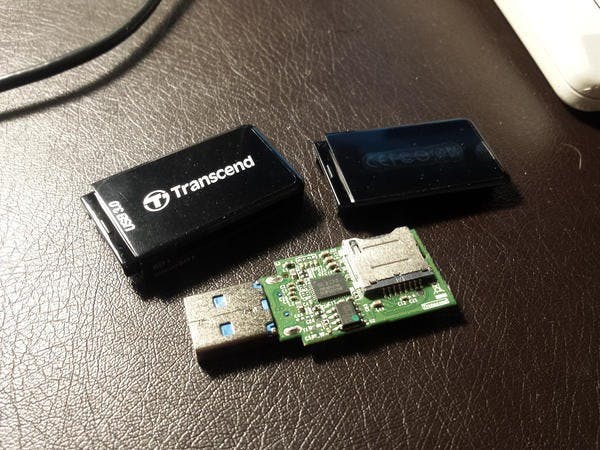

又買了創見的USB 3.0轉接器(應該是SD讀卡機),花了6美元。

8665beac8c93dae64b5bccc162be1b03
將有顏色的線焊在SD轉換座上,並且啟動LED燈、9 pin的SD卡I/O,並且與寫入保護殼弄在一起。

0b6b6ad1d427dab2fadbf5640accdec5

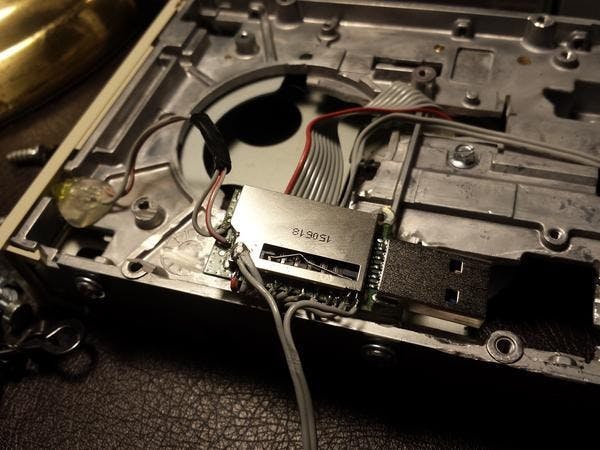

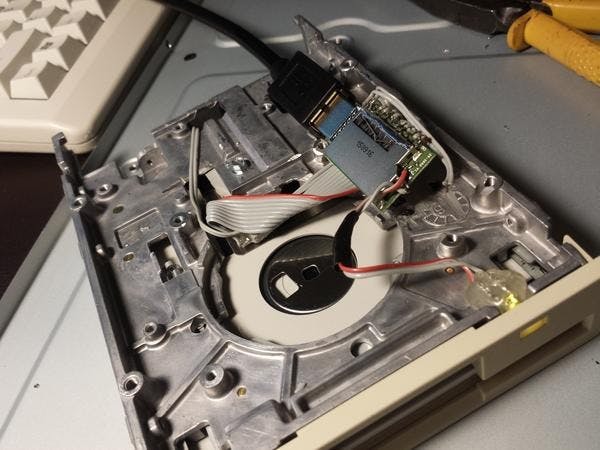

完成的狀況大約如此。可以看得到另外拉出一條USB出去。

4e06401180898181de0aa559c472e21b
8e1eba74bc0e9b104a4d436e63ab2ac3

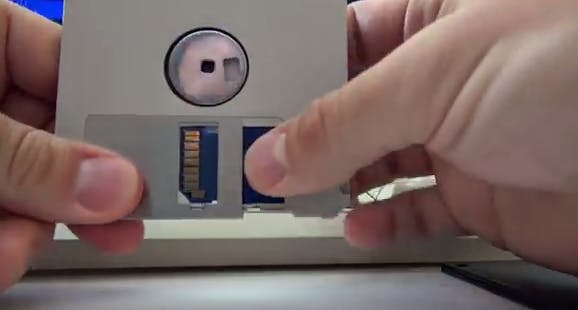

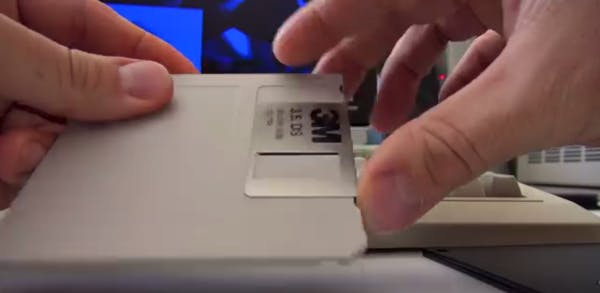

另一方面,軟碟片要放一張記憶卡。這個屆時會之前所提的SD卡轉接座接觸到,然後數據透過USB傳出去。

若對於軟碟機不是很了解的朋友,可能有點難想像如何運作,可以參考之前軟碟機運作原理的文章
