[蘋科技] iPhone 7 一定要買新的 Lightning 耳機?其實那只是商人騙你的噱頭而已啦 ...

by 陳寗
2016.09.17 08:38PM
13144

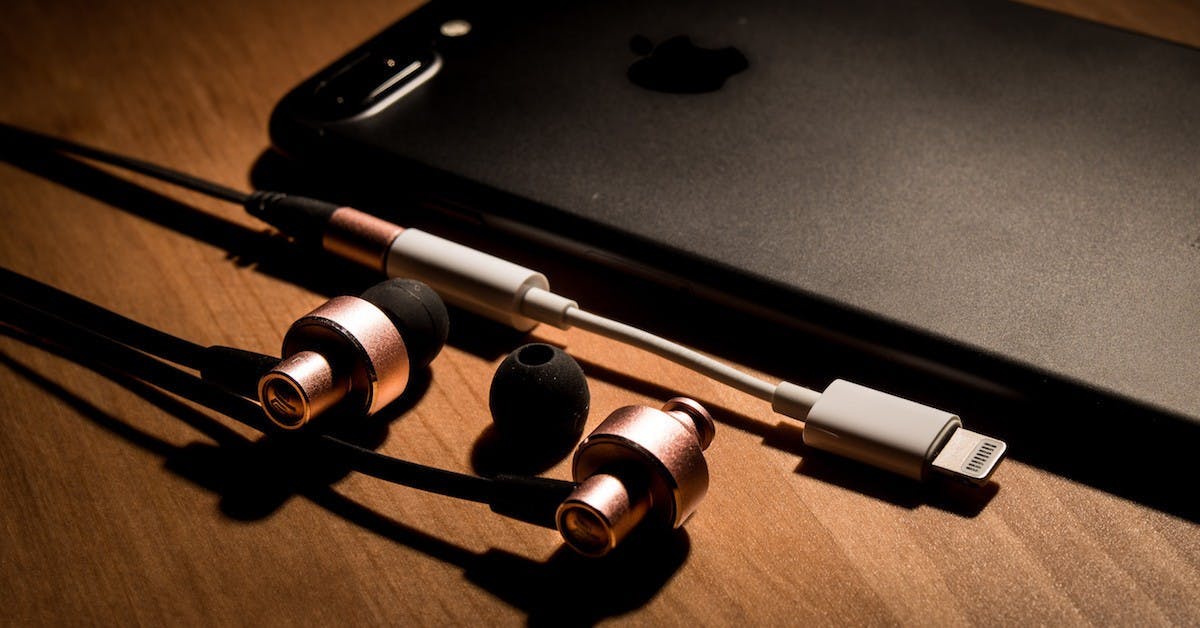

是[蘋科技] iPhone 7 一定要買新的 Lightning 耳機?其實那只是商人騙你的噱頭而已啦 ...這篇文章的首圖

上圖:先聲明,iPhone 7 / 7 Plus 只要用包裝內附的 Lightning 轉耳機頭的線材,就可以沿用你原先擁有的耳機,並不需要為了 iPhone 7 買新的耳機!

iPhone 為什麼要拿掉耳機孔?我知道大部分的人都會認為原因是「要賺 MFi 的授權費」,而這也不可否認確實是蘋果打的如意算盤,但如果仔細看看 iPhone 7 Plus 的拆解文,你就會發現 ...

iPhone 7 裡面真的沒有空間放耳機孔了!

昨天看到某號稱 3C 科技部落客的網路作家因耳機孔的問題而說出「難道開個孔裝充電孔很難嗎?」 ... 說真的,這種既沒有邏輯又對結構沒概念的說法還真是可笑至極!試想一下,iPhone 7 Plus 會因為放不下耳機孔(耳機孔零件比耳機插頭大 1.5 倍左右)而取消耳機孔,怎麼可能會有空間再塞進另一個充電插孔呢?要無線充電也得有空間放天線的好嗎?

因此除了 MFi 授權費之外,內部結構空間不足確實是造成 iPhone 7 取消耳機孔的重要因素之一。

>>與其聽那些網路「名人」亂蓋,還不如看最專業的蘋果評論!

請幫陳寗說科技按讚並加入搶先看:https://www.facebook.com/chenning.wowdigi<<

為了因應防水而設計了沒有實體按鈕的 Home 鍵,使得 iPhone 7 必須放入更大顆的 Taptic Engine(振動產生器)來讓 iPhone 模擬出更真實的 Home 鍵手感。再加上一些其他有的沒的零件(包括因為雙鏡頭而大挪移的其他零件),iPhone 7 現在的機身內部可謂寸土寸金,要塞入體積龐大的實體零件真是難如登天,因此把越來越不那麼必要的 3.5 耳機機構與聲音解碼晶片等通通挪到外頭去利用 Lightning 連接,確實是相當可行的做法。

但對於音樂音響愛好者來說,這其中最大的問題還是:這樣音質會好嗎?

Maipou_son1600_0002

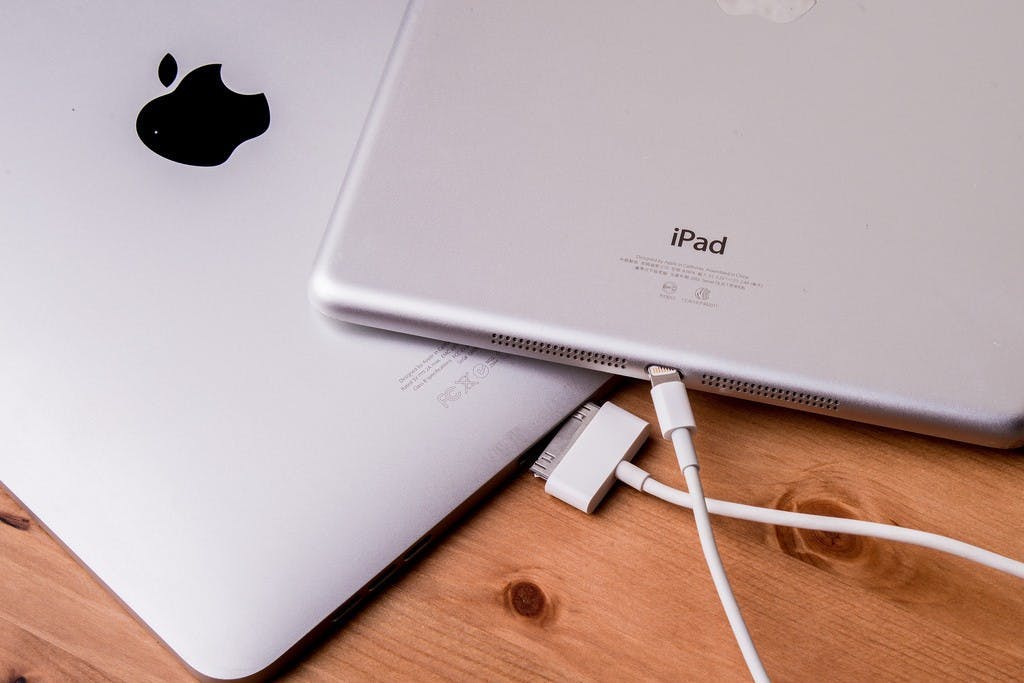

早在 iPod 第一代(是的,就是有圓轉盤的那個 iPod)時,蘋果就已開始採用獨家的 30pin 插頭,一直到 iPhone 5 推出時才開始逐步廢止 30pin 插頭,改用全新設計的 Lightning 純數位傳輸插頭。在 30pin 插頭時期,在多達 30 個接點的插頭中有三個接點能用於類比音訊輸出,因此過去只要直接將這三個接點連上耳機插孔,就能讓 iPod 等裝置直接輸出類比聲音訊號而不需要任何轉換。

4306623890_6da38b7c2c_o

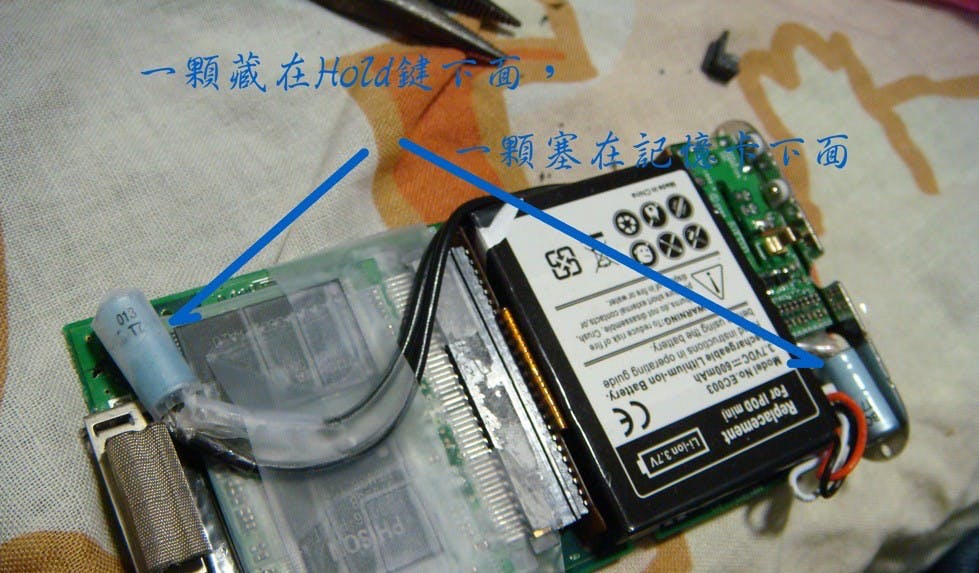

上圖:我在 2010 年時曾經為了更好的聲音去改 iPod mini 的 30pin 聲音輸出迴路,圖片中的是 iPod mini 的電路板

以前有不少人認為 30pin 插頭輸出的聲音比耳機孔更好,因此耳機發燒玩家有很長一段時間都會用 iPod 的 30pin 輸出給耳機擴大機使用,而非直接拿耳機去插在 iPod/iPhone/iPad 的耳機孔上。不過我個人認為 30pin 輸出的聲音太過乾扁,高低頻的延伸也有點虛弱的感覺,因此我一直都是用耳機孔作為主要輸出界面。

>>與其聽那些網路「名人」亂蓋,還不如看最專業的蘋果評論!

請幫陳寗說科技按讚並加入搶先看:https://www.facebook.com/chenning.wowdigi<<

雖說以前 30pin 插頭就能輸出聲音,讓這些 iDevices 都能自由選擇從 30pin 插頭(一般是用在充電底座上)或耳機孔輸出聲音。但必須特別注意,過去不管從哪邊輸出,都是直接從 iDevices 本身輸出類比訊號,與現在 Lightning 輸出數位訊號有很大的不同。

Maipou_son1600_0005

上圖是傳統 iPhone 耳機輸出與 Lightning 輸出的比較圖,可以看到 iPhone 耳機輸出是將 DAC 數位類比轉換晶片放在機身內部,將 iOS 輸出的 01010001 聲音數位訊號轉換成類比波形訊號,再從耳機孔 => 耳機輸出為我們人耳聽得到的聲音;而 Lightning 輸出則是直接將 01010001 數位訊號透過 Lightning 輸出,再交由外部的 DAC 數位類比轉換晶片處理供給耳機使用的類比波形訊號。

從上圖可以看出,其實 Lightning 聲音輸出並不是什麼新技術,而是很簡單地把原先放在 iPhone 裡的 DAC 晶片挪到手機外頭去,這樣就能從 iPhone 裡移除耳機孔與 DAC 晶片,幫寸土寸金的 iPhone 內部空間騰挪出一些位置來放那些蘋果認為更加重要的零件。

q

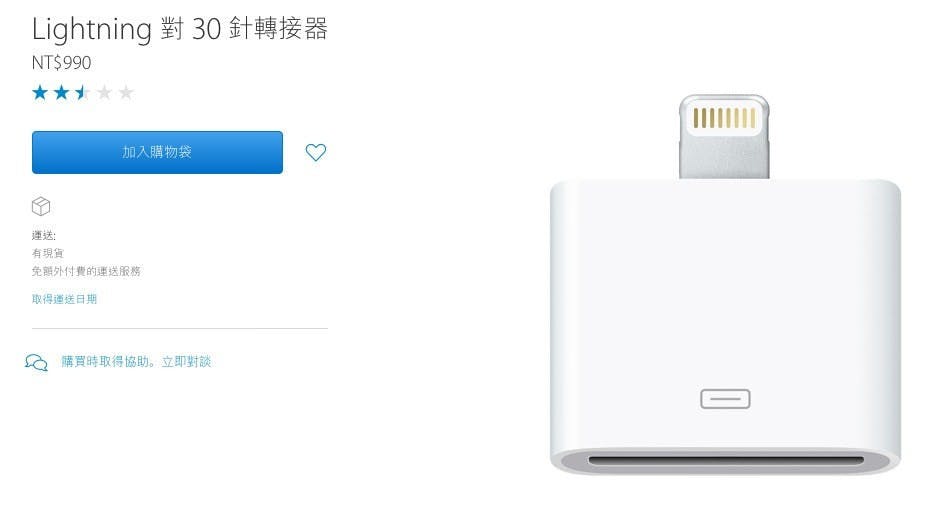

這裡必須說明一下,Lightning 轉耳機真的不是什麼新技術、也不是什麼今年新推出的玩意。早在 iPhone 5 換用 Lightning 接頭時,蘋果推出的這顆 Lightning 轉 30pin 轉接頭就已支援將數位訊號轉換為類比訊號的功能。在這顆接頭裡,內藏了一顆 Wolfson WM8533 DAC 數位類比轉換晶片,能將 Lightning 出來的數位訊號轉換成類比訊號。

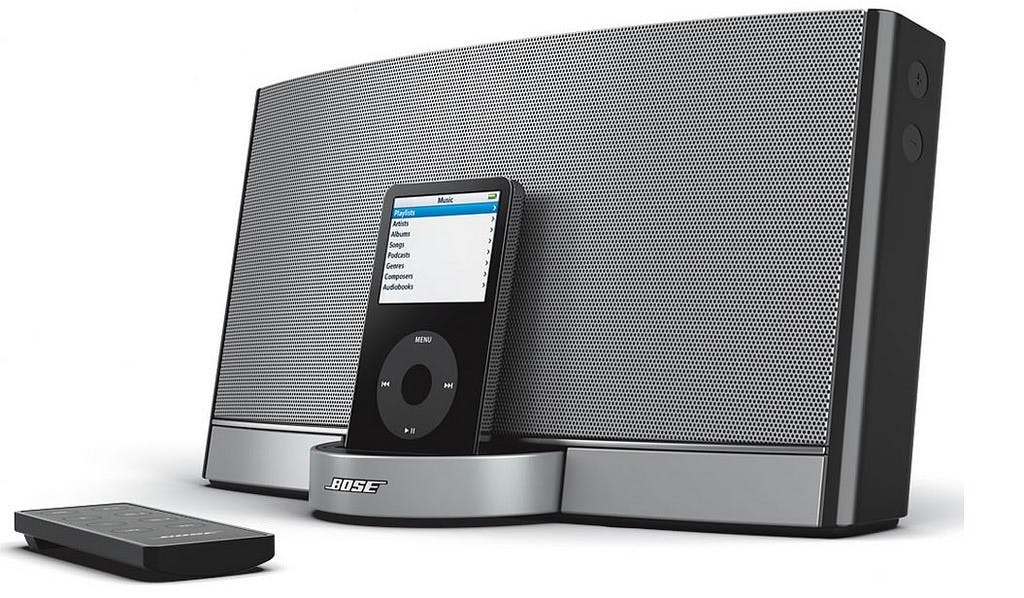

螢幕快照 2016-09-18 00.32.59上圖:其實早期會出帶有 DAC 晶片的 Lightning 轉 30pin 轉接頭,很單純只是為了讓使用者能繼續使用以前買的 iPod 喇叭

當初這是讓 iPhone 5 可以與十年巨量售出的 iPod 周邊喇叭連結,讓大家可以繼續使用那些只能接受類比聲音訊號的 iPod 喇叭們。不過後來大多數的廠商不是改走藍牙、AirPlay,就是直接內建 Lightning 插頭給使用者連結,因此 Lightning 轉 30pin 接頭就越來越少人用了。不過現在蘋果官網還是有賣,有興趣的朋友可以去買一顆來玩玩看~

1ed6f1e894469ae18c4f39a46484e937

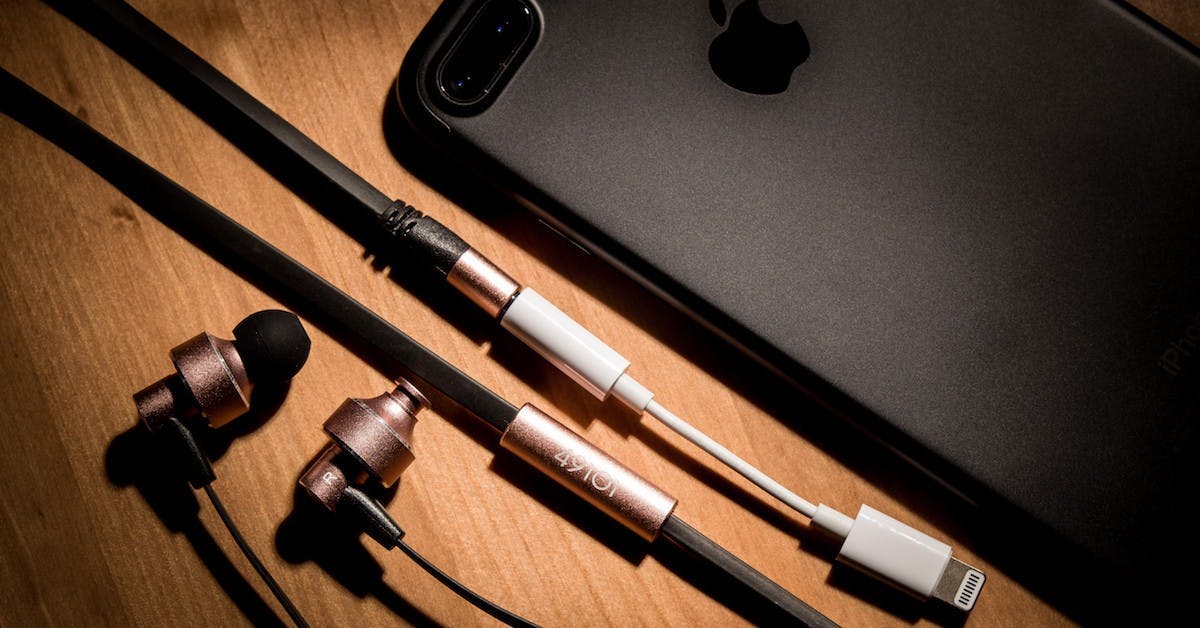

我們現在知道 Lightning 要接耳機並非難事、且從 Lightning 輸出聲音是幾年前就已有的解決方案,但現在使用起來到底是什麼樣呢?這次 iPhone 7 / 7 Plus 包裝裡附有一條 Lightning 轉耳機孔的線、以及全新的 Lightning 版 EarPods,所以我們就來試試看到底用 Lightning 輸出耳機跟用耳機孔輸出到底有什麼不同。繼續閱讀:iPhone 7 / 7 Plus 附贈 Lightning 耳機轉接頭,但聲音到底是好是壞呢?

--

>>與其聽那些網路「名人」亂蓋,還不如看最專業的蘋果評論!

請幫陳寗說科技按讚並加入搶先看:https://www.facebook.com/chenning.wowdigi<<

--

作者:陳寗@癮科技
