光碟機進退片不順的原因 與 DIY "回春拉皮" 修復法 ( 2010.11 更新 )

by dewen
2009.09.21 12:58AM
29636
是光碟機進退片不順的原因 與 DIY "回春拉皮" 修復法 ( 2010.11 更新 )這篇文章的首圖

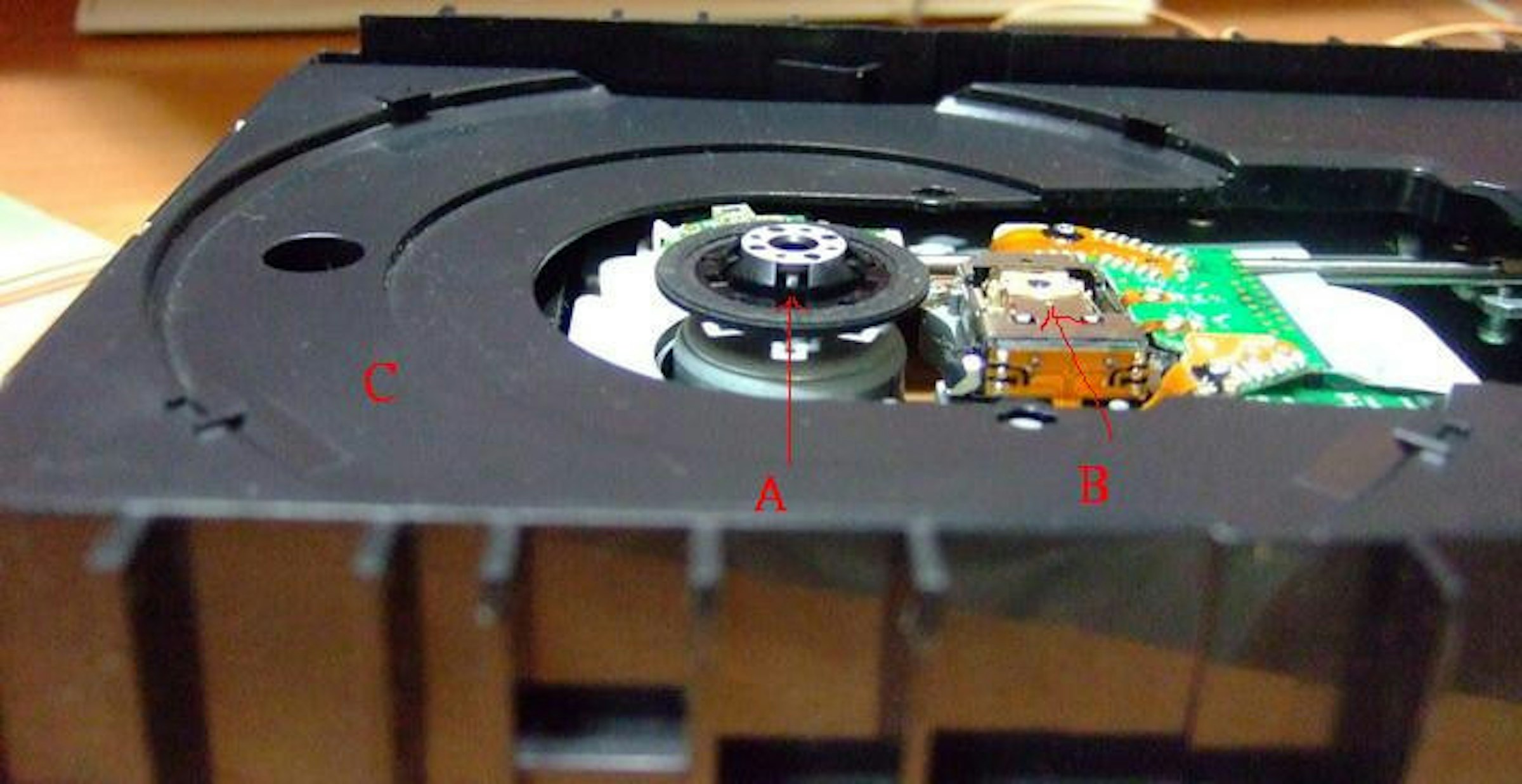

BenQ1655 拆機 :

C = 托盤.  A = 承軸. B = 雷射頭.

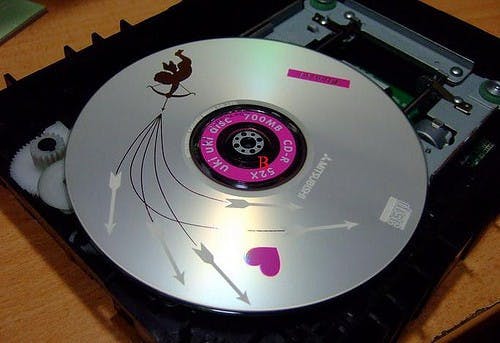

光碟片放在承軸上方.  若蓋上外殼上蓋, 會有一個圓形小吸鐵(照片沒秀出), 吸住下方承軸的磁鐵, 把光碟片夾住,

這樣承軸馬達旋轉時, 就會帶動光碟片一起旋轉.

56e671e4fabd29111d2b870b339b6579





5a5a5d9a1c7ac27075a4d931eb790e7b

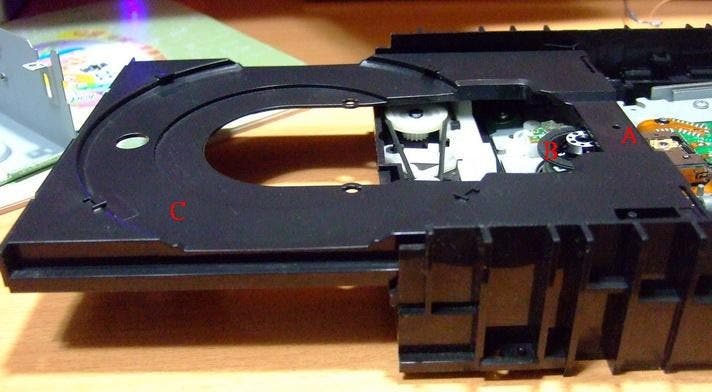

退片時, 托盤 C 向左移動, 承軸 B 與上蓋的吸鐵分離而下移, 以利托盤末端 A 能順利滑出.

如果承軸 B 無法順利下降,  托盤 A 就會去卡到 B, 造成退片到一半卡住...

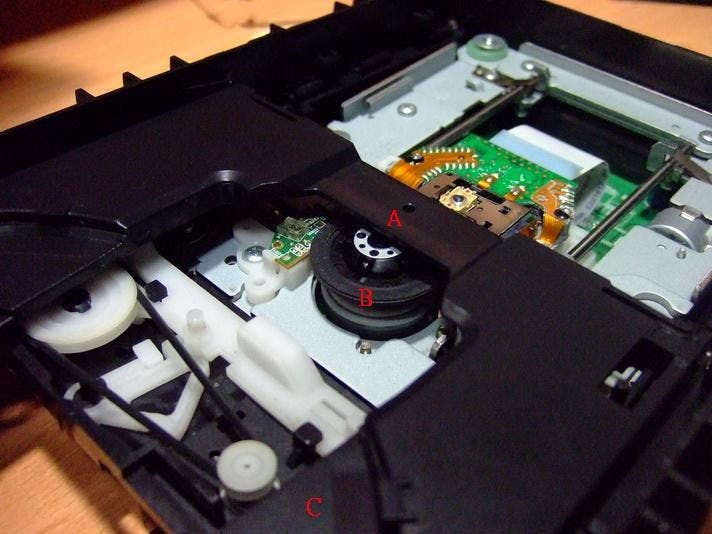

下圖為從另一個角度看的 View

29a0f8f919a4e00af839f3f112bbdc15

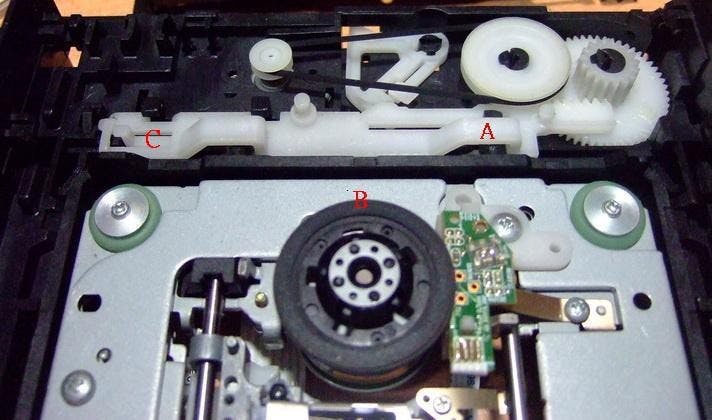

移去托盤 C,  發現承軸 B 的上下移動與白色塑膠片左右移動有關.

塑膠片向左移動, 承軸上升, 向右移動, 承軸下降.

順便注意由皮帶驅動的白色齒輪也會跟著轉動.





44fa8ac2a2a3675962e8ec08d90ae48f

這是白色塑膠片移到最左邊 C  處時的狀態,

承軸 B 的鐵板底座有一個黑色卡筍 A, 卡在白色塑膠片的滑動溝槽,

此時 A 位於最上方, 所以承軸 B 也位於最高的位置.







89a70b620509f39631b2bbbb3bcc0a32

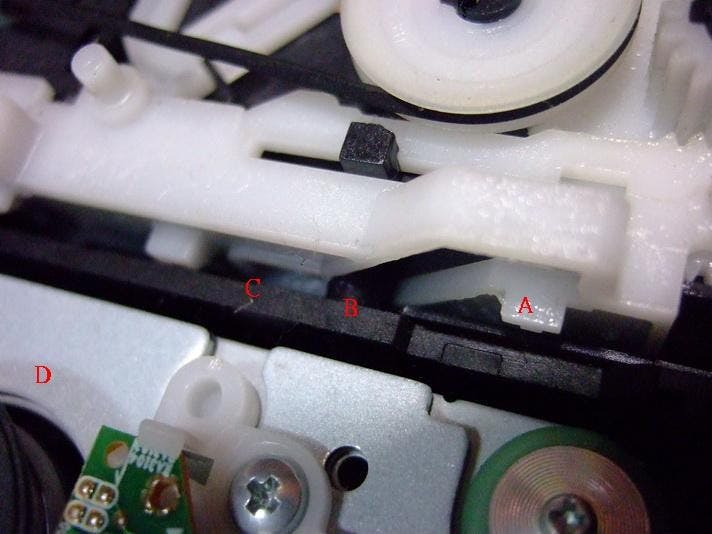

溝槽的放大圖.   當白色塑膠片由左向右移動時,  黑色卡筍 B 會順著溝槽, 由原本高處 A 的位置, 向下滑落到 C 的位置,

因為黑色卡筍是固定在承軸所在的鐵板 D,  所以會把承軸跟著下拉, 這個下拉的力量必須大於承軸與上蓋的磁鐵吸力, 才能將其分開.





4ba15b18fcea6fe7ffaea732ede7ae61

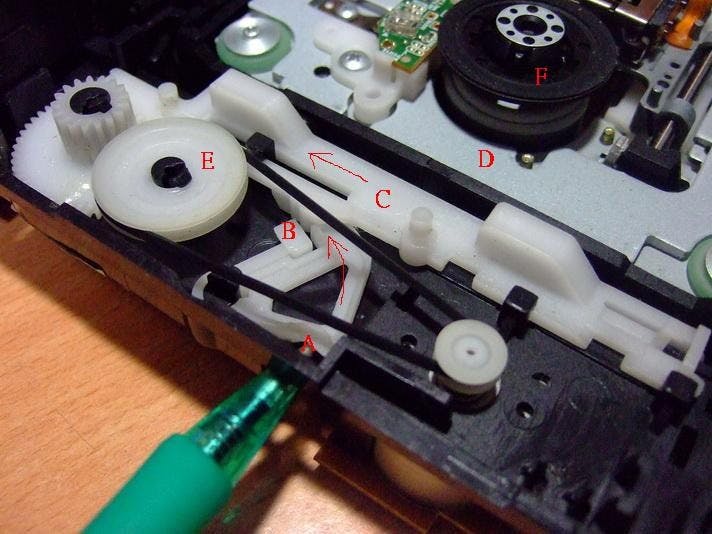

面板的強制退片鈕 A 處, 會連動到 B, 使白色塑膠片 C 往圖中左邊移動,

同時讓黑色卡筍如之前所述, 向白色溝槽下方滑動, 進而使鐵板 D 與承軸 F 向下移動,

最後會連動齒輪 E, 使托盤向外移動而強制退片.



同理, 執行正常的退片動作時, 會經由馬達與黑色的皮帶, 驅動 E 的一連串齒輪旋轉,

進而產生白色塑膠片滑動, 承軸下降與托盤退出的動作.

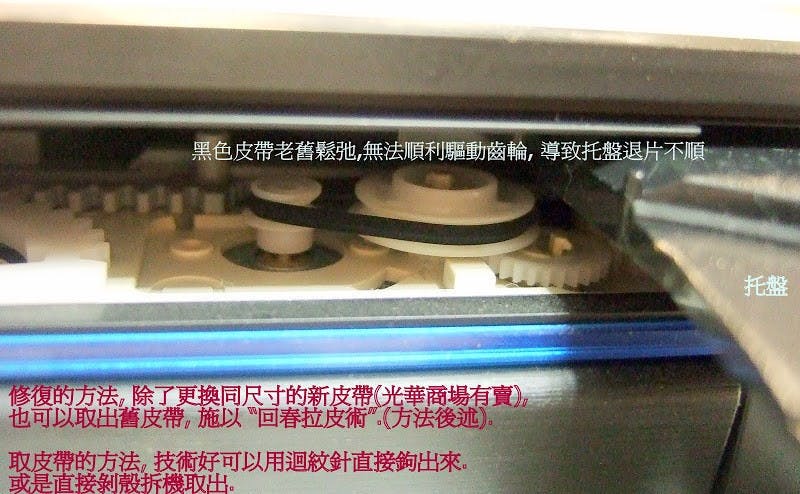

皮帶老化失去彈力而鬆弛時, 馬達帶動齒輪 E 的力量會減弱,  當這個力量小於承軸與上蓋的磁鐵吸力時,

就無法將其強制分離, 也就是承軸被上蓋吸住而無法順利下降,

最後使得托盤退出的時被承軸與上蓋卡到, 造成退片不順或是進進出出的靈異現象.



有時候在光碟機托盤裡放一片光碟片, 會使退片比較順暢, 原因就是光碟片使上蓋與承軸間的距離拉大, 磁力會稍微減弱,

但這只是治標, 等到皮帶老化到無法克服磁吸力時, 問題還是會產生, 根本的解決之道還是換皮帶.

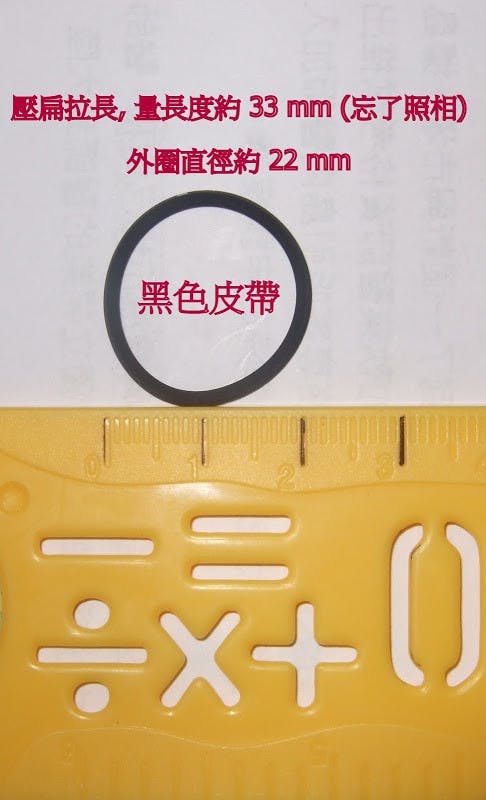

皮帶光華商圈有賣, 只要拆下舊的拿去店家比對換上同尺寸新的即可, 一條只要 15 元左右.

臨時應急可以把舊皮帶用熱開水燙一下, 改變其分子結構, 讓其緊縮, 可以擋一陣子.



99.11.18 補充 : 老舊皮帶 : "回春拉皮術"

原發表者 Stein Hsu

tw.myblog.yahoo.com/stein-hsu/article

www.myav.com.tw/bbs/showthread.php



最近 BenQ DW200S 退片也出現問題, 就來實驗看看 "回春拉皮術"

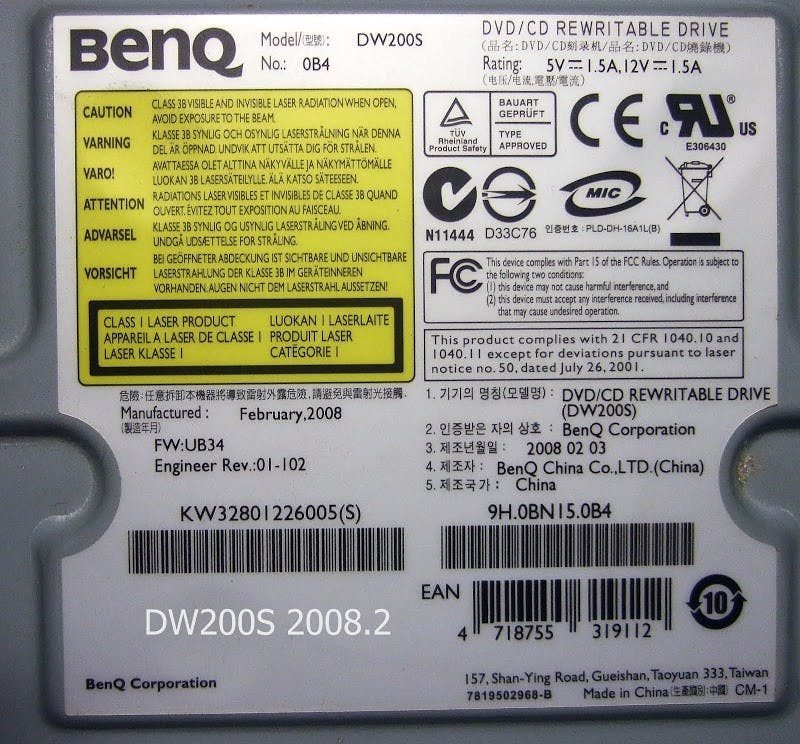

2008.2 出廠. BneQ 好像特別容易有這種問題.....

ea83e07ce14a29d8030008b9bbf03563



  退片卡卡....

一開始按退片鈕時, 有聽到"搭" 的一聲巨響,

應該就是托盤退出時, 去撞到沒有下降的承軸, 所發出的聲音.

c627b7df878d1e27a589ce936ce8ca54


64991d4045b39c7a06a19459d7bcd8d8


e02084d841869ba839039cd55d2197be


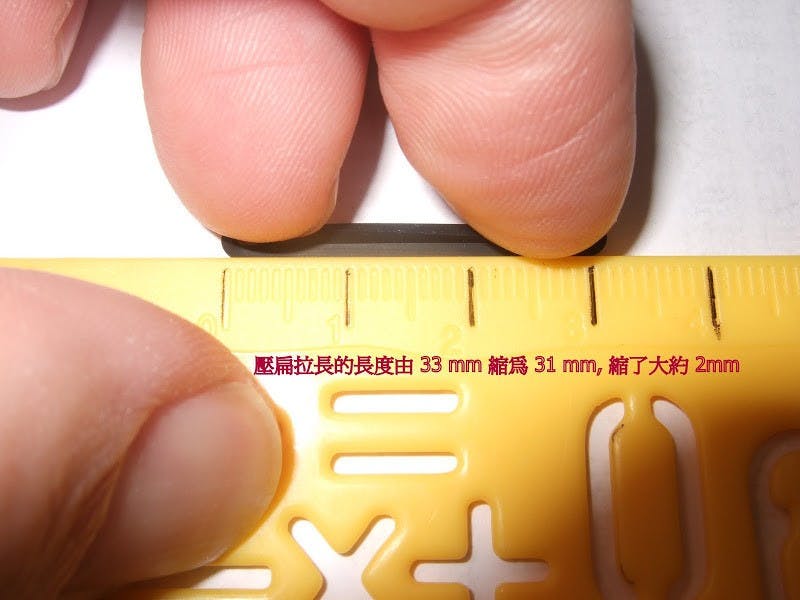

2c20edb0919e945d3322a017587d644e
67df8e86ecda6c98422c4d0f8e2e6a37
fed8c9516ad0ad5bb254c0dafdaf2ef6

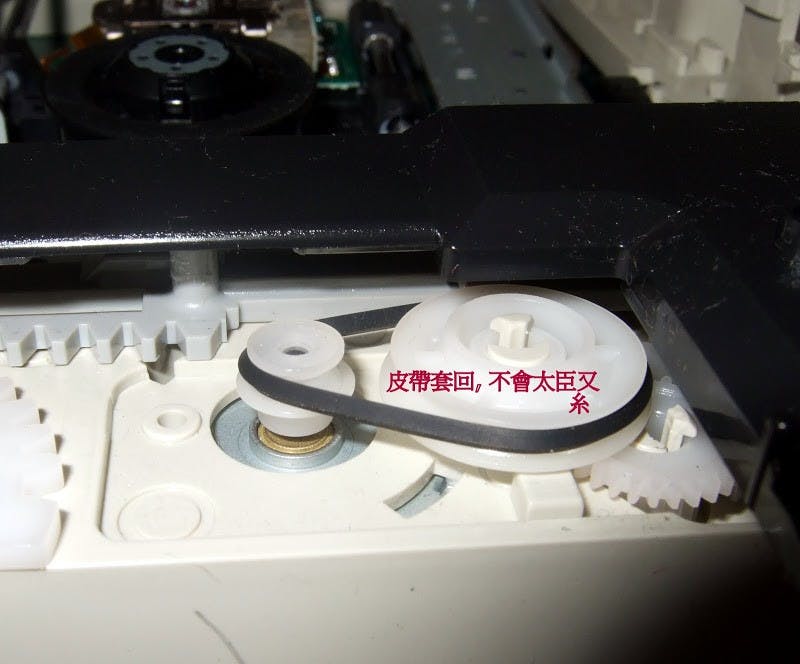

e5017ef2725664ae6c716b64e2623a8f




25efed9d01db7ee1addd1ee43cc79975
