平常有在使用 NAS 技術的用戶應該都知道,大多數的 NAS 皆可透過外接 USB 硬碟,在現有的 NAS 上安裝數量更多的外接式硬碟。但能夠擴充「內接式硬碟」的 NAS,就沒那麼常見了。 QNAP 的 NAS,便是少數能夠像變形金剛一般,隨心所欲變換機身內硬碟容量的 NAS。

Battery charger, Electronics, QNAP Systems, Inc., Electronic component, Engineering, QNAP Systems, Inc., Product design, Angle, Product, Line, qnap, Electronics, Diagram, Technology, Circuit component, Electronic device, Electronic component, Computer network

一般而言,NAS 的 3.5 吋硬碟槽只能夠安裝一顆 3.5 或 2.5 吋硬碟,而 2.5 吋的硬碟槽當然就只能安裝一顆 2.5 吋硬碟,這使得 NAS 能安裝的硬碟總數受到先天性的限制。

QNAP 推出的 QDA 系列硬碟轉接盒卻突破了上述限制,除了能把 2 顆 2.5 吋 SATA 硬碟裝入 3.5 吋硬碟槽,或是把 2顆 M.2 SATA 介面固態硬碟裝入 2.5 吋硬碟槽;它還能在 2.5 吋硬碟槽裝入 2 顆 M.2 PCIe 介面固態硬碟。如此一來,不僅解決了 Bay 數不夠的問題,也順帶提供 U.2 轉 M.2 介面的解決方案。使用者不用再被貴桑桑且款式選擇少的 U.2 介面固態硬碟綁住,大大提升了 NAS 與硬碟的搭配彈性。

QNAP NAS 魔術時間,單槽裝入兩顆硬碟

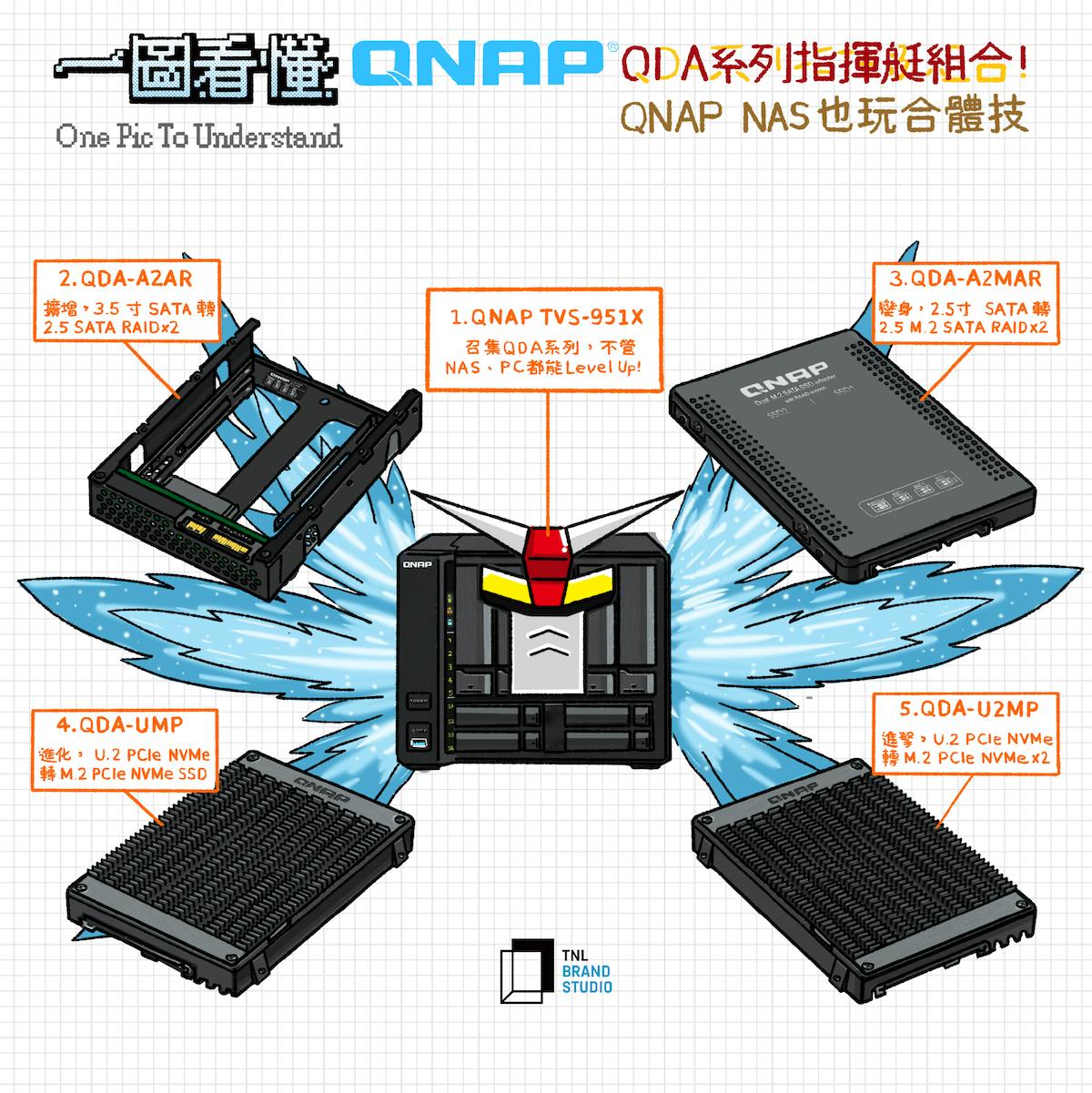

這次 QNAP 推出了 4 款不同的硬碟轉接盒,首先來看看支援 SATA 介面硬碟的產品。QDA-A2AR 硬碟轉接盒能夠在 3.5 吋 SATA 硬碟槽內安裝 2 顆 2.5 吋 SATA 硬碟(同時也支援 SATA 固態硬碟); 而 QDA-A2MAR 則能在 2.5 吋 SATA 硬碟槽安裝 2 個 M.2 SATA 固態硬碟,等於是在單槽中安裝兩顆硬碟,讓 NAS 可用硬碟數量直接翻倍,提供更充足的儲存容量。

Hard Drives, Computer hardware, Tape Drives, Optical Drives, Network Cards & Adapters, Computer, Flash Memory, Disk storage, Computer data storage, CPUs, hard disk drive, Solid-state drive, Technology, Electronic device, Electronics, Hard disk drive, Data storage device, Computer component, Computer hardware, Electronics accessory, Storage adapter

▲QDA-A2AR 外殼的尺寸跟 3.5 吋硬碟一樣,但卻可以安裝 2 顆 2.5 吋 SATA 硬碟。

Micro-controllers, Arduino, Electronics, Arduino GSM Shield 2, Arduino A000106 PC-Software, AVR microcontrollers, Computer, SensorThings API, , Electronic engineering, electronics, Computer component, Technology, Electronics, Solid-state drive, Electronic device, Computer hardware, Electronic component, Electronic engineering, Electronics accessory, Data storage device

▲QDA-A2MAR 的尺寸跟 2.5 吋硬碟一樣,可以安裝 2 個 M.2 SATA固態硬碟。

大家或許會好奇,每個硬碟槽只有一組 SATA 對接頭,要怎麼連接兩顆硬碟呢?

其實 SATA 的標準規範內,涵括了稱為 Port Multiplier 的倍增器功能,可以把一個 SATA 埠分接成多組,達到增加連接硬碟數量的效果。QNAP 就是在 QDA-A2AR 與 QDA-A2MAR 上使用了 Port Multiplier 倍增器,將 SATA 埠一分為二。而且以上兩款產品的最高傳輸速度與 SATA 的極限一樣都是 6Gb/s,分接過後仍然可以享受與先前一樣的高速傳輸效能。

這兩款轉接盒也都支援硬體 RAID 功能,能夠在兩顆硬碟獨立運作的同時,透過開關切換不同模式,包含:JBOD(串接模式,把兩顆硬碟容量合併使用)、RAID 0(雙通道模式,將兩顆硬碟的容量合併且提升傳輸速度)、RAID 1(備份模式,兩顆硬碟同時寫入相同資料)三種不同運作模式,用戶可以依照使用需求自由選擇。這樣轉接最大的好處,除了能在 2Bay 機種安裝 4 顆硬碟, 2.5 吋硬碟也比 3.5 吋硬碟省電許多。

舉個例子來說,如果你現在使用的 NAS 是 2Bay 的入門機種,但是已經安裝 1 顆硬碟的話,就無法在不改動現有資料的情況下加入 RAID 陣列,但若使用 QDA-A2AR 與 QDA-A2MAR 硬碟轉接盒之後,就能安裝 2 顆硬碟並啟動 RAID 陣列功能,省下把 NAS 整台換新的費用。

Hard Drives, Computer hardware, Tape Drives, Optical Drives, Network Cards & Adapters, Computer, Flash Memory, Disk storage, Computer data storage, CPUs, hard disk drive, Solid-state drive, Technology, Electronic device, Electronics, Hard disk drive, Data storage device, Computer component, Computer hardware, Electronics accessory, Storage adapter

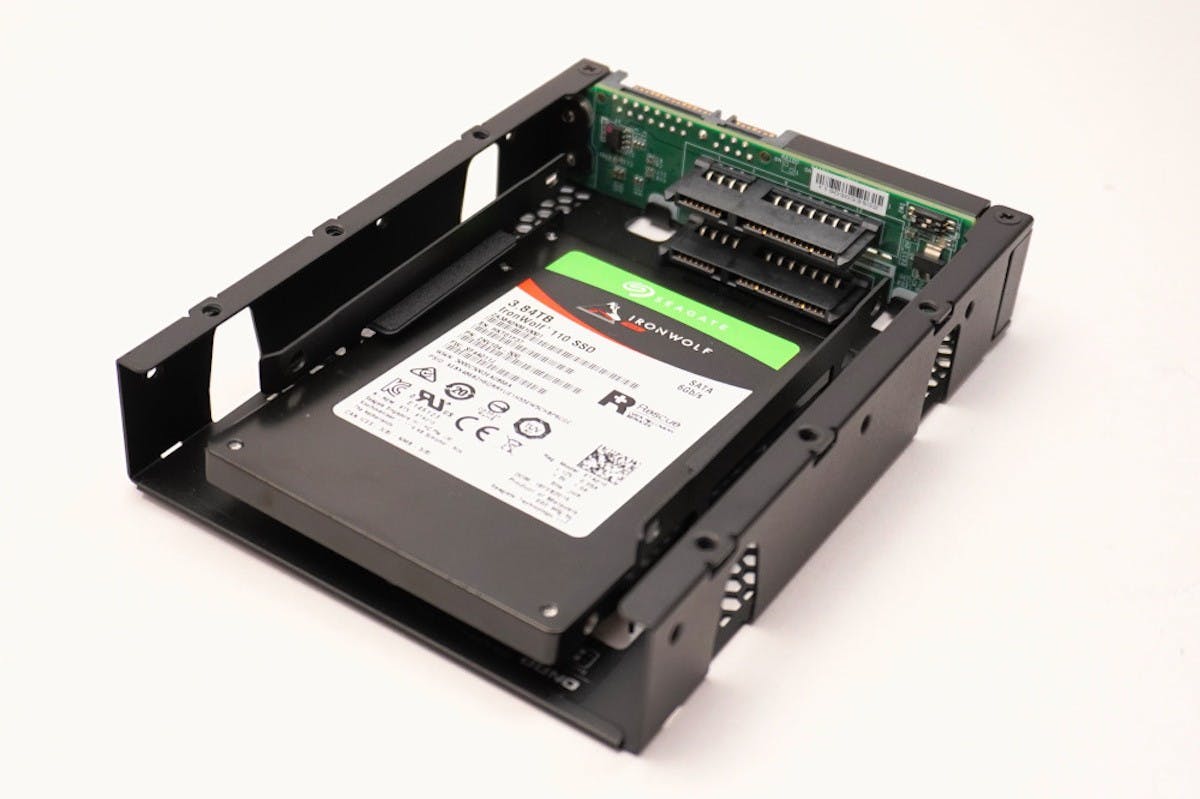

▲兩款產品最多都能安裝 2 顆硬碟,並支援多種 RAID 模式。

Computer Cases & Housings, Computer cooling, Electronics Accessory, Data storage, Computer, Product design, Product, Computer data storage, Design, Electronics, computer case, Computer case, Product, Technology, Electronic device, Electronics, Barebone computer, Data storage device, Multimedia, Enclosure

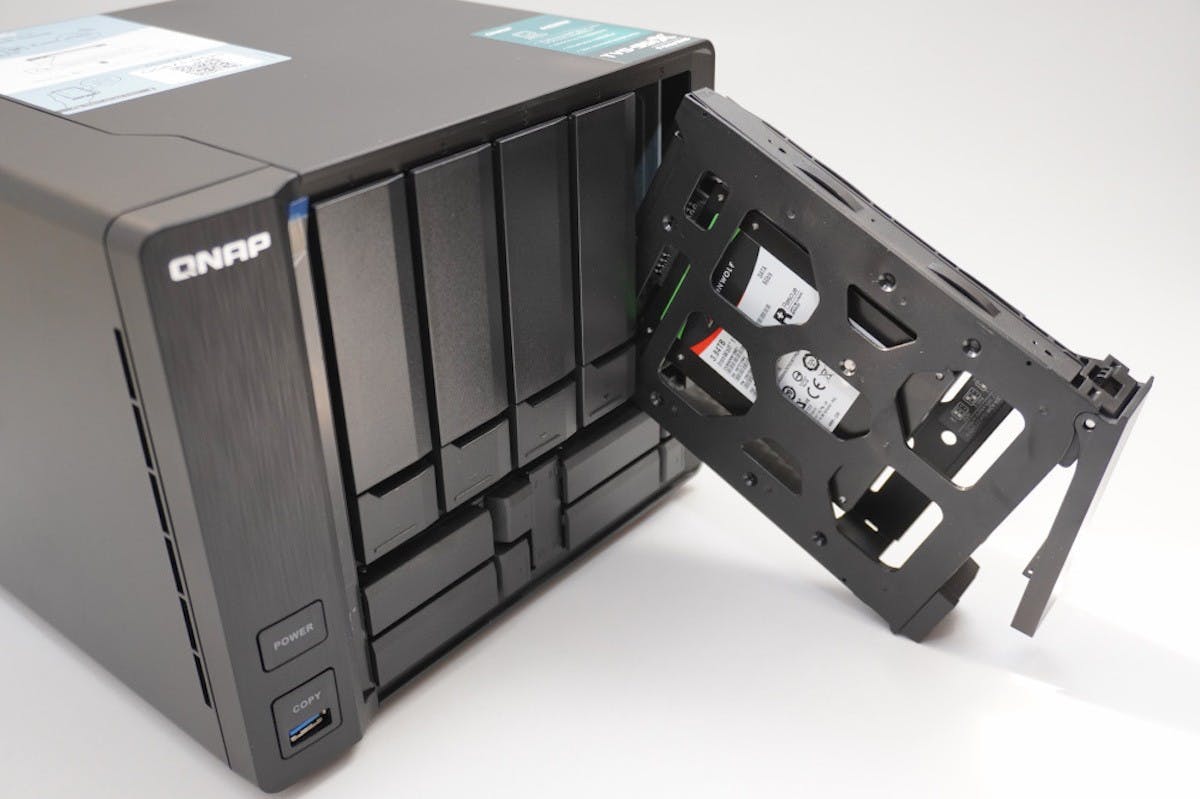

▲先將硬碟裝入 QDA-A2AR 後,就可以像一般 3.5 吋硬碟一樣裝入 NAS。

Disk array, Computer Cases & Housings, Electronics Accessory, Computer, Data storage, Computer data storage, Product design, Product, Array, Disk storage, electronics accessory, Electronic device, Technology, Disk array, Electronics, Data storage device

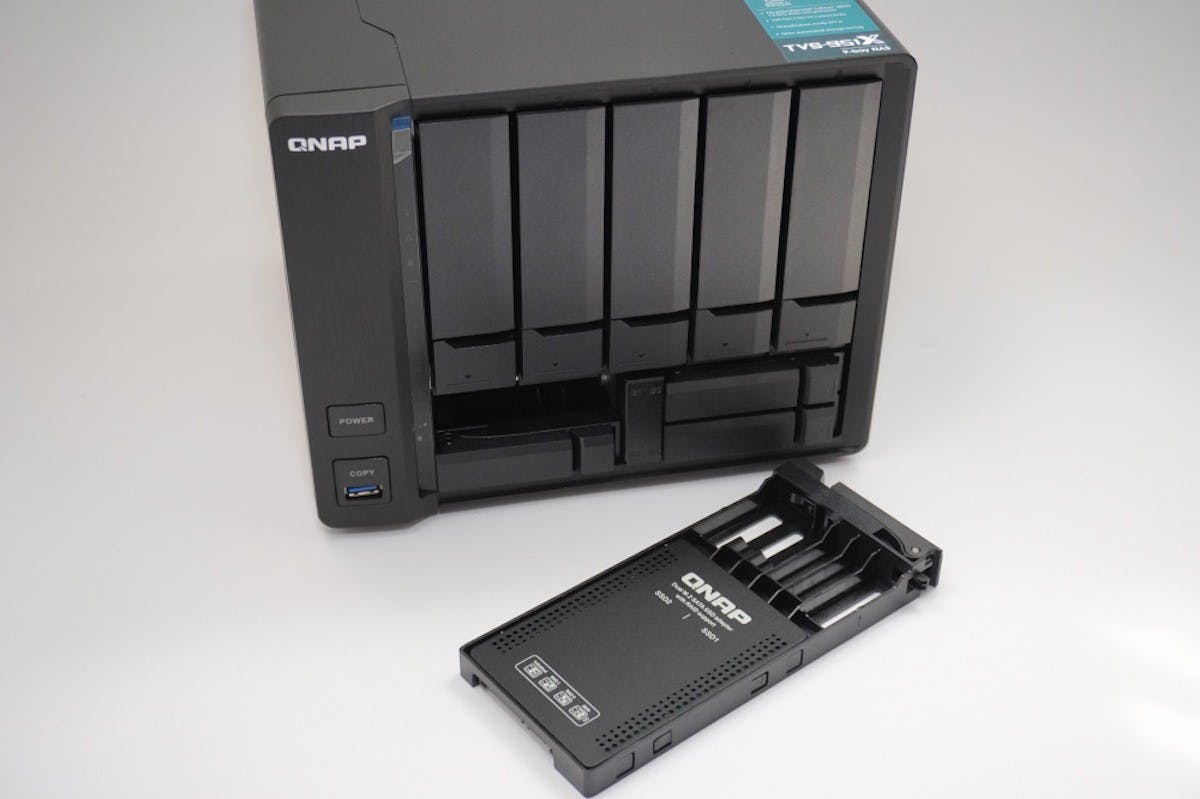

▲QDA-A2MAR 的安裝方式則跟一般 2.5 吋硬碟一樣。

QNAP QDA NAS 硬碟擴充盒也吃 PCIe 高效能口香糖

在說明另外兩款轉接盒之前,筆者先和大家講解 PCIe 固態硬碟的插座型式。目前最主流的插座是 M.2,別看這種 PCIe 固態硬碟的外觀就跟口香糖一樣薄薄一片,其最高 傳輸速度能達到 32Gbps(PCIe Gen3 x4),無論在桌機或是筆電上都能看到它的蹤跡。而 U.2 在規格與傳輸速度上皆與M.2 相同,不過它的插座長得像 SATA 硬碟,外觀也跟 SATA 硬碟相仿,比較常在伺服器或 NAS 中出現。


而 U.2 介面固態硬碟除了市場上的選擇較少之外,價格也比較昂貴。為了解決這個問題,QNAP 特別研發了 QDA-UMP 系列硬碟擴充盒,可以將選擇多元且更便宜的 M.2 固態硬碟轉成 U.2 介面,除了省事外還能省下一比開銷。


因為 M.2 跟 U.2 的底層皆為 PCIe 規格,因此可以直接轉換,QDA-UMP 就是利用這個特性,直接將 1 個 M.2 固態硬碟轉成 U.2 介面,效能便不會因此折損。

另一款產品 QDA-U2MP 則是額外加入 ASMedia 2812 橋接晶片,將 NAS 主機上的 U.2 插座一分為二,變成兩組 M.2 插座,如此一來就可以在單一 U.2 插座接上 2 個 M.2 固態硬碟,增加硬碟總安裝數。

Electronic component, Product design, Design, Product, Shoe, Electronics, shoe, Technology, Electronic device, Filter, Auto part, Font, Floor, Grille, Radiator

▲QDA-UMP 跟 QDA-U2MP 的外型和一般的 U.2 硬碟相同。

RAM, Flash Memory, Hard Drives, M.2, Computer Cases & Housings, Solid-state drive, Computer data storage, PCI Express, RAID, TV tuner card, flash memory, Computer hardware, Computer component, Solid-state drive, Electronics, Technology, Electronic device, Circuit prototyping, Hard disk drive, Data storage device, Electronic component

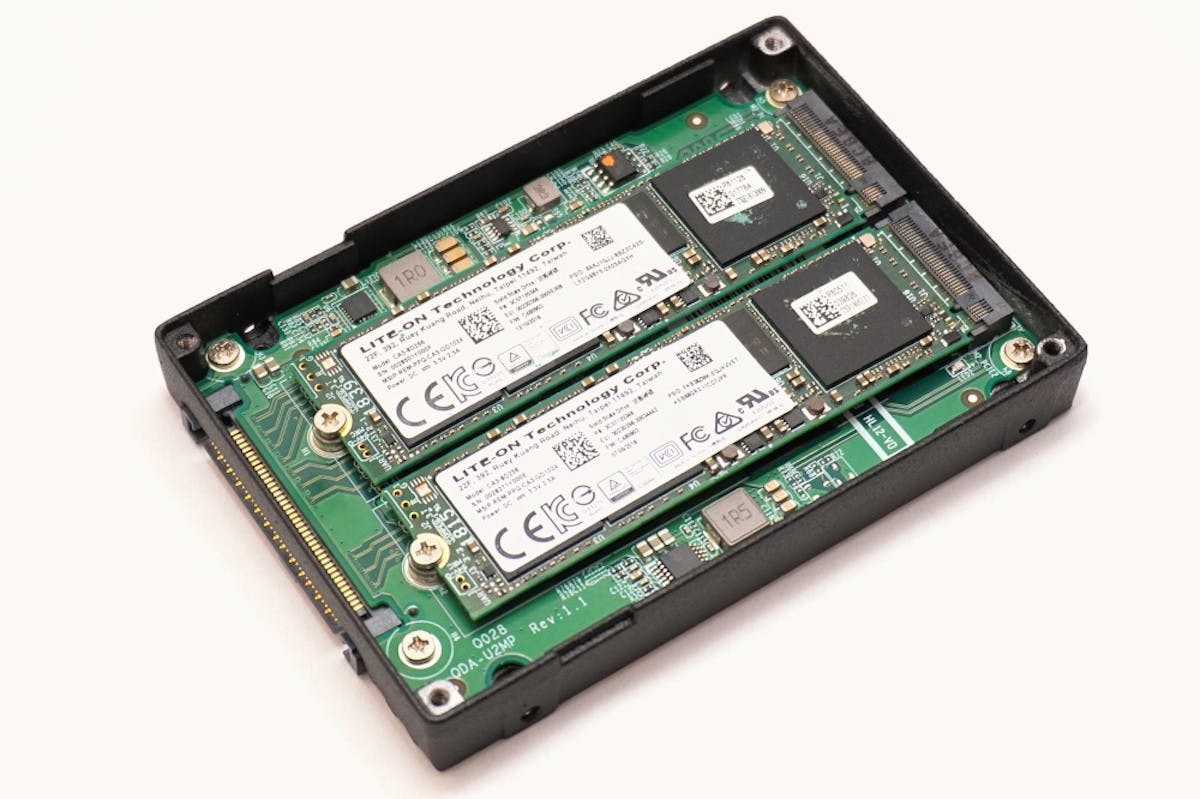

▲兩款產品的區別在於 QDA-UMP 只能安裝一顆 M.2 硬碟,而 QDA-U2MP 可以安裝兩顆。


使用 QDA-UMP 跟 QDA-U2MP 的另一個好處,就是因為 U.2 具備 2.5 吋硬碟外型,機身外殼採用金屬散熱片,可以讓原本散熱不良的 M.2 固態硬碟降溫;長時間使用下來能有更好的穩定性。這對於需要長期處於開機狀態的 NAS 應用來說,是個不可或缺的優點。

Product, Product design, Design, Electronic Musical Instruments, Electronics, , Product, Electronic device, Technology, Audio equipment

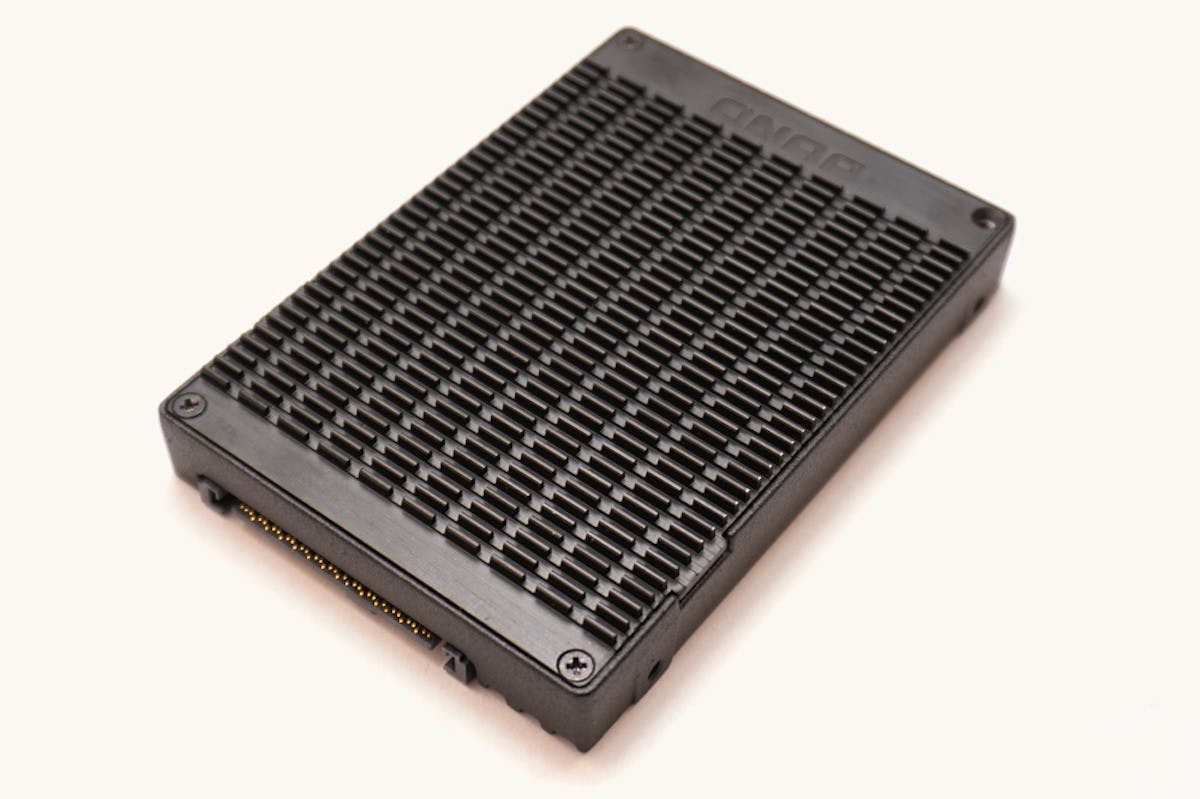

▲轉接盒外殼都是具有散熱功能的金屬散熱片,可以降低 SSD 的溫度。

Battery charger, Product design, Product, Design, Brand, Computer hardware, hardware, Technology, Electronic device, Electronics accessory, Computer data storage

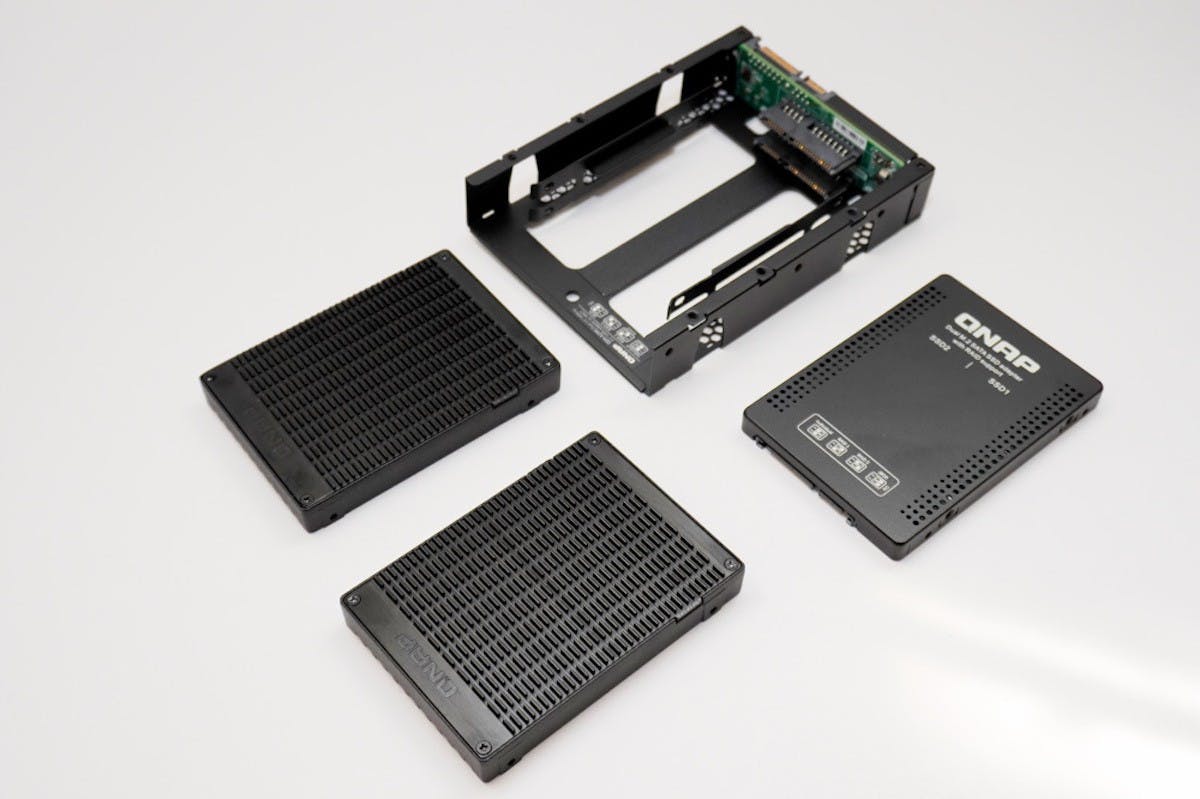

▲QDA 系列硬碟轉接盒支援多種不同傳輸介面,使 NAS 主機內各種硬碟插槽都能擴充更大的容量多硬碟。

QNAP QDA 家用 NAS 硬碟擴充盒讓你隨心所欲擴增容量

QNAP 推出的 QDA 系列 NAS 硬碟擴充盒,不但可以讓消費者在新買的 NAS 上安裝更多硬碟,也能用在家中現有的 NAS 上。如此一來不需購買新的 NAS 主機,就能擴充硬碟安裝數量,彈性升級原本硬碟空間不敷使用的 NAS ,延長 NAS 的使用壽命。


另外在 NAS 使用期間最重要的關鍵之一,就是硬碟的可靠性。身為 NAS 領導品牌之一的 QNAP ,當然也考慮到這點,所以將 QDA 系列硬碟轉接盒的健康監控功能整合到 QTS 之中。只要 NAS 主機安裝 QTS 4.4.1 以上系統,就能使用 QTS 磁碟健康狀態、RAID 健康狀態、磁碟 S.M.A.R.T. 資訊、自定義溫度警報、異常通知中心警報等硬碟健康監控功能,使用上更加安心。
