棒球比賽直播愈來愈好看了 即時球好球帶系統上線

2020.10.13 10:08AM
照片中提到了KENDA、建大輪胎、HIO,跟墾達橡膠工業公司有關,包含了遊戲、中央通訊社、政治、台灣、中國

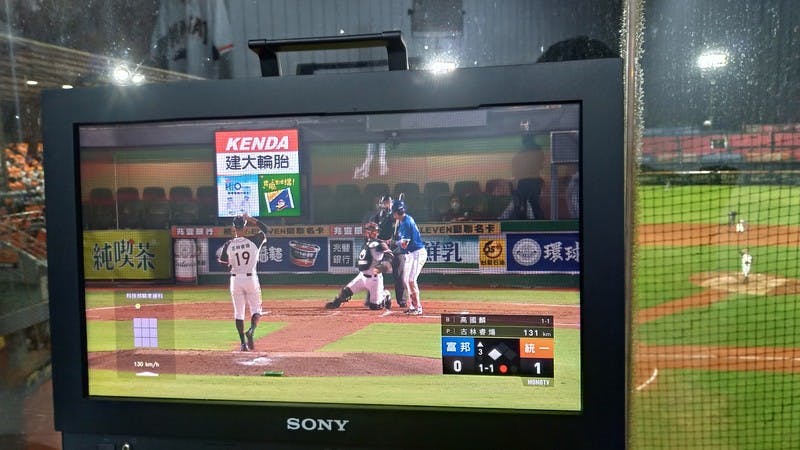

台體大與台大團隊攜手研發「Karma Zone系統」,其中首創MIT電子好球帶系統(見圖中左下角九宮格圖示),目前已應用在實際棒球賽轉播中,黃色圓點代表剛投出的球速介於120到130公里間。

國內團隊打造首個MIT電子好球帶,棒球投手投球後1秒內就能立即顯示球速與落點,幫助判決更有依據。目前新莊、斗六、台南球場都有裝設,後續計畫跟日本、美國廠商洽談。

美國大聯盟過去3年到4年開始在球場運用Trackman系統,Trackman系統可以測量、記錄下棒球轉速、位移距離等多種數據,多達30個球隊運用。台灣職棒球團則在2018年起開始使用Trackman系統。

台體大運動資訊與傳播系副教授黃致豪接受中央社記者訪問表示,過往台體大團隊也有使用美國大聯盟採用的Trackman系統研究,卻發現只看到結果,無法「一條龍分析」,對選手幫助有限。

後來在科技部「精準運動科學研究專案」補助下,台灣體育運動大學與台大團隊2018年起攜手合作,研發「Karma Zone系統」,系統由6支高速攝影機組成,開發出電子好球帶與3D動作分析兩個系統。名稱中Karma有因果循環之意,團隊希望串連前因後果,讓選手有更好表現,研究成果今年也獲得科技部的未來科技獎。

黃致豪表示,電子好球帶主要運用兩台高速攝影機,分別架設在一壘側與本壘後方的上空,用這兩台拍攝的影像,交叉計算出座標空間,最後呈現在轉播螢幕上的九宮格圖樣,就是計算出的電子好球帶範圍。投手投球後,不到1秒就能顯示在轉播螢幕上。

賽季期間,職棒球團、教練或觀眾不滿好球帶標準的爭議事件時有所聞。黃致豪說,好球帶範圍的確可能因主審習慣、場地有些微差異,但關鍵是整場比賽判決要一致。電子好球帶則希望扮演輔助角色、減少落差,希望明年可以進入裁判訓練系統中,幫助裁判有更一致的判決。

棒球投手投球速度達140公里,團隊因此也需要使用1秒多達300格影像的高速攝影機來拍攝選手動作,以利後續慢動作回放與分析。

黃致豪說,高速攝影機調整角度必須非常精準,有次拍攝畫面「一片空白」,打開攝影機保護盒才發現,原來攝影機是被界外球打中倒下來、角度跑掉,「真的是1萬顆球才有1顆能打中那個角度」。

甚至,個人感受不到的1、2級地震,都可能影響攝影機拍攝角度,團隊因此也必須定期確認、校正,「拍攝角度可能差1度,但18公尺外丟球,拍攝結果可能就會差很多,」黃致豪說。

Karma Zone的高速攝影機今年也陸續架設在新莊、斗六、台南棒球場,並使用在實際比賽中。

黃致豪說,因為有架設高速攝影機,不只能運算電子好球帶,打者也能事後立即看到自己揮棒的慢動作影像,手部位置、下半身起動時間都能一目了然。加上拍攝位置固定,對球團來說,也能做比較、幫助球員具體改善姿勢。

整套系統也計畫插旗海外市場,黃致豪指出,會先跟日本談,也有美國廠商有意洽談,希望有機會打入美國小聯盟、基層棒球市場,不過因為疫情,目前時程上還有不確定性。

至於後續規劃,黃致豪笑說,團隊也在研發幫助選手選球的系統,「這部分是最高機密」。

照片中提到了SONY,跟跳人有關,包含了機、中國職業棒球聯盟、美國職業棒球大聯盟、投手、棒球

▲台體大與台大團隊攜手研發「Karma Zone系統」,首創MIT電子好球帶系統。圖中白色攝影機為其中一支架設在本壘後方上空的高速攝影機,不僅能幫助運算,也能記錄球員逐格慢動作畫面,以供後續檢討修正。

照片中包含了體育場、棒球、打擊區、投手、棒球場

▲台體大與台大團隊攜手研發「Karma Zone系統」,系統由6支高速攝影機組成,攝影機今年陸續架設在新莊、斗六、台南棒球場,並使用在實際比賽轉播中。圖為團隊在斗六球場裝設攝影機過程。
