AVTECH AVN80X 簡單上線輕鬆使用的IPCAM 實戰分享

這是我在Computex上看到的產品...


回來後跟同樣身為MIS的朋友聊天...因應其公司的需求下訂了這一台IPCAM


然後一起到其公司進行架設且實用


所以這一篇各位將看到兩部份的文章


首先是我的開箱照片介紹再接著是我與朋友共同寫的實戰架設


接下來便開始吧...


AVN80X是由國內在地廠AVTECH開發製造





其主要產品為各累的監視器材


AVN80X為其旗下直接透過網路線便可使用的產品


按這裡檢視外部圖片


產品特色在包裝上說明頗清楚


按這裡檢視外部圖片


把這些特點大約的縱合整理一下(從說明書上)在後面的內文狐會再跟大家提一下


1.Auto Dialer - Like事件發生當下5秒內自動傳送影片到您的手持行動裝置(支持 iOS / Android / Symbian / WM)


2.搭配各種外接警報器使用


3.數位放大與影像位移操作


然後直接來看本體吧

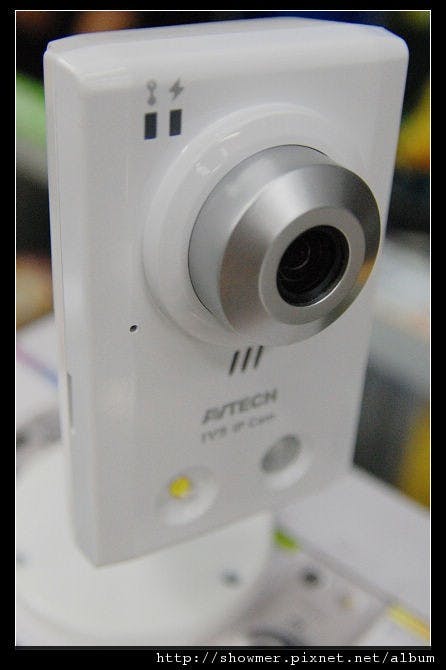

雪白色的外體...大顆的鏡頭(F1.5)銀白色外環可以調焦

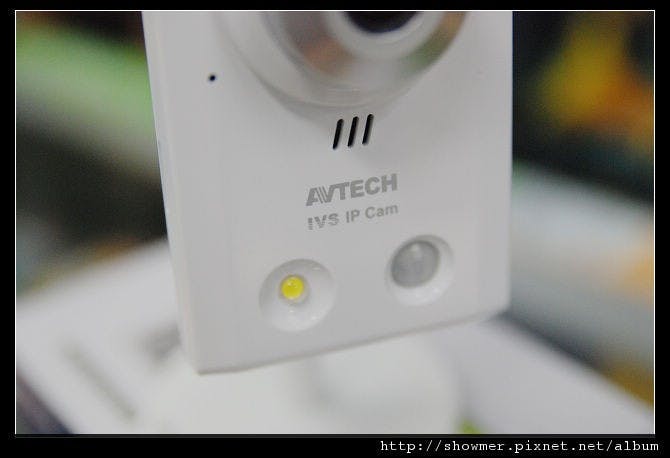

設有動態偵測器與LED燈(頗刺眼XD)


按這裡檢視外部圖片

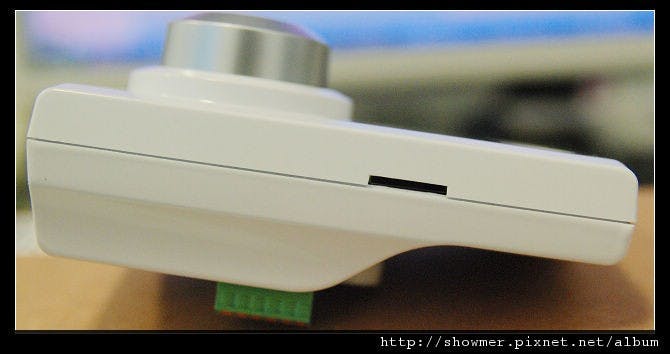

側邊可裝micro SD卡(Class值越高越好)


按這裡檢視外部圖片

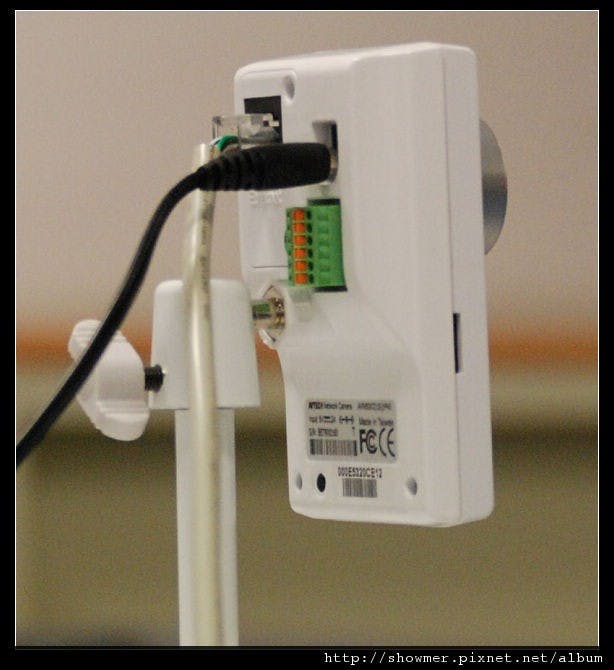

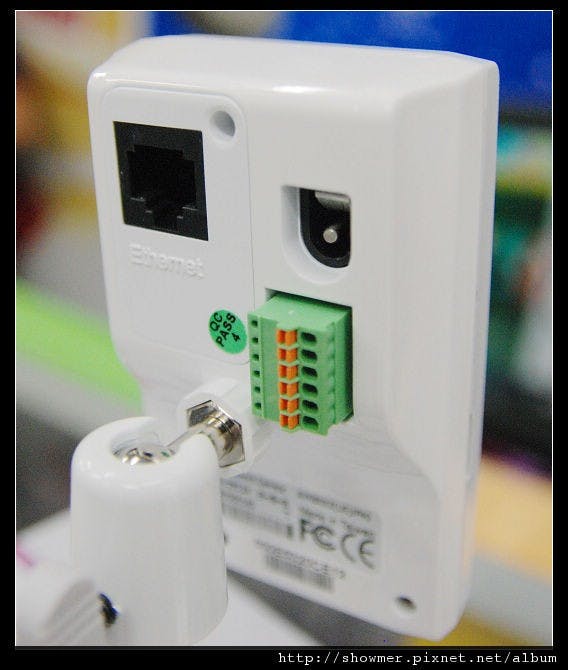

背面為接電緣與網路線與警報器(綠色連接器)的接口

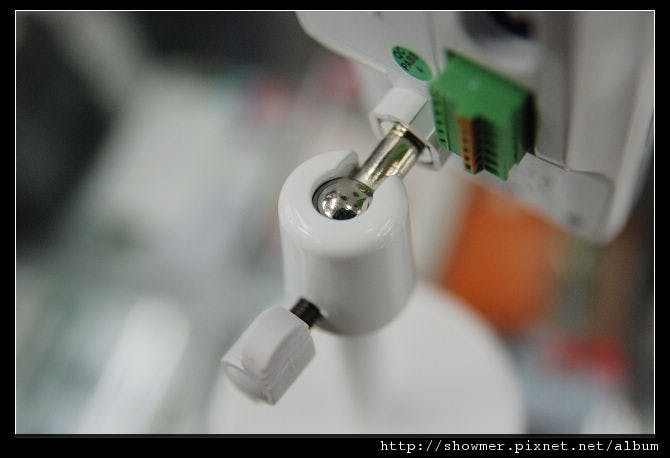

附送的腳架是使用萬相球座


按這裡檢視外部圖片


除此之外...狐仔還配合購入了這一項


可以拿來當IPCAM的無線橋接器^^


此同樣為AVTECH出品的


按這裡檢視外部圖片

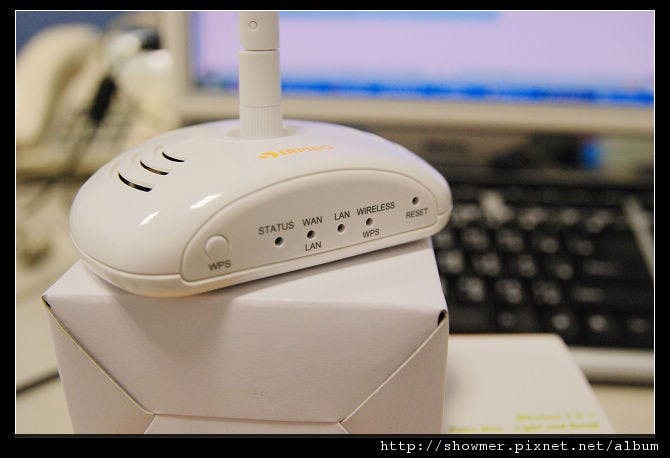

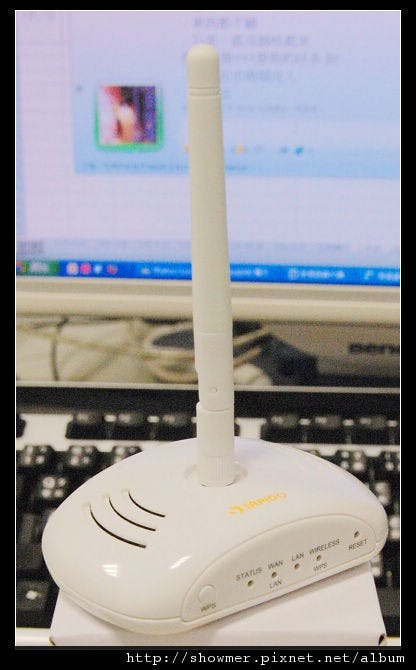

它是長這樣子的(一樣的雪白)





正面有各項指示燈號 / 快速自動設定 /Reset


按這裡檢視外部圖片


背面的swich則是可以選擇連線的模示


按這裡檢視外部圖片


接下來就實戰吧


先交待一下施工環境


朋友公司自從公司的辦公室分成兩部分後...遠離老闆所在的辦公室總是擠滿了人(簡單的說就是摸魚啦)


為了讓這些人都摸到大白鯊...所以老闆決定要在此加裝攝影機(隨時遠端監控抽查)...以便當成考績參考


但原始的AVR已經設滿...在不增加一台新AVR且極難再拉線的狀態下


狐仔幫其選擇了AVN80X + 其原廠的基地台來架設(Computex會場報架頗親民)

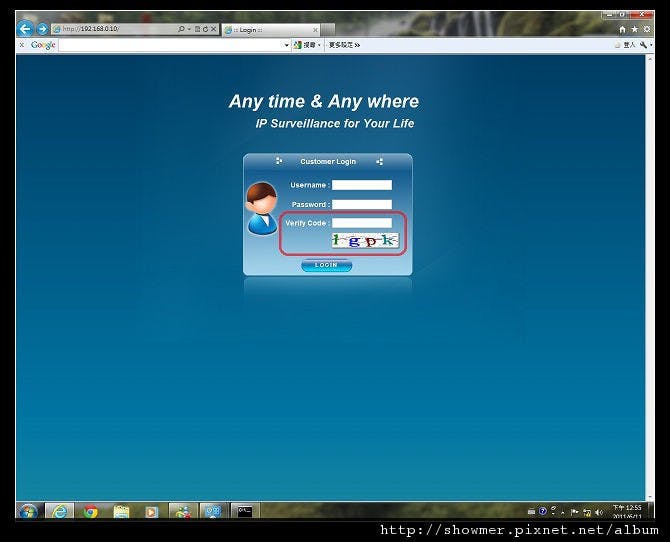

接下來看登入畫面吧(預設IP我忘了...admin/admin)登入後會直接引導你進行設定變更(這部份忘了抓圖請見諒)


畫面下方的紅色框框...則是避免了此台IPCAM遭人以軟體強行破解密碼的可能(真是好物)


所以買回家的第一件事情就是改帳號密碼...否則VERTIFY CODE就失去意義了


按這裡檢視外部圖片


當然了...此UI不止支援IE...Firefox與chrome也都可以使用


但其中有一個缺點就是備份選項的功能會消失


狐仔與朋友認為是ActiveX的問題...

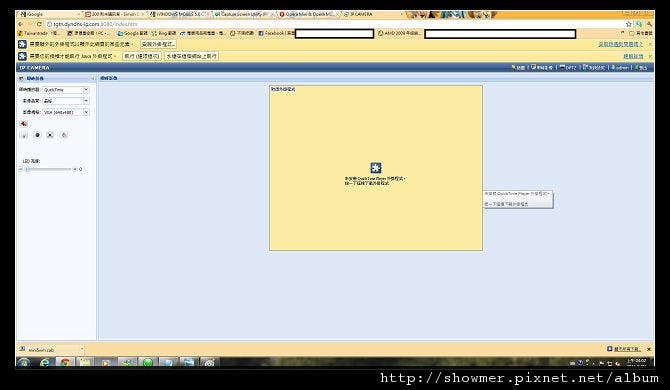

因為以非IE瀏覽器進入時...必須加裝QUICKTIME元件而非ACTIVEX元件


按這裡檢視外部圖片


在安裝前先在朋友的宿舍內試一下


AVN80X除了一般的MOTION
TRIGGER
外...還有加裝了PIR SENSOR(動態偵測器)以及強光LED


先來討論PIR SENSOR


感應非常靈敏...當有人或物體靠近但並未進入畫面時就可以觸發錄影功能


原本靜置


按這裡檢視外部圖片

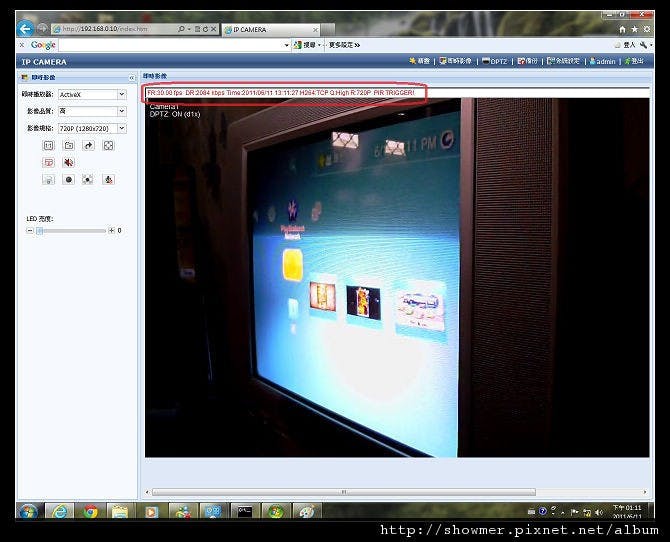

一移動馬上出現警示並錄影


按這裡檢視外部圖片

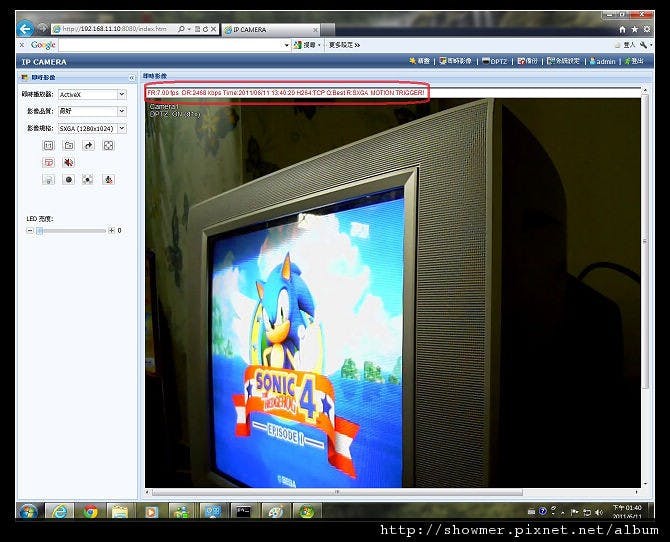

而一般的MOTION
TRIGGER
則是必須在畫面中設定感應與不感應的範圍(圖中是設定在SONIC上)


按這裡檢視外部圖片


大家都會很關心的部份就是解析度與畫質

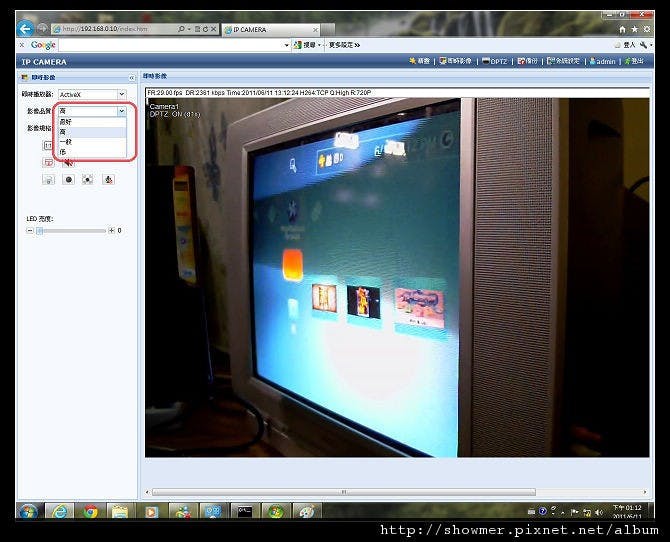

此機器在畫質方面設定有四個等級


最好 / 高 / 一般 / 低


主要影響是在記憶卡的使用量


 按這裡檢視外部圖片

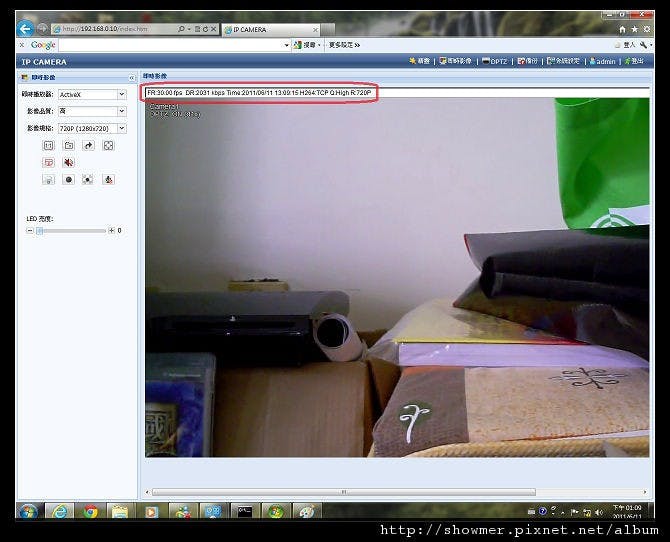

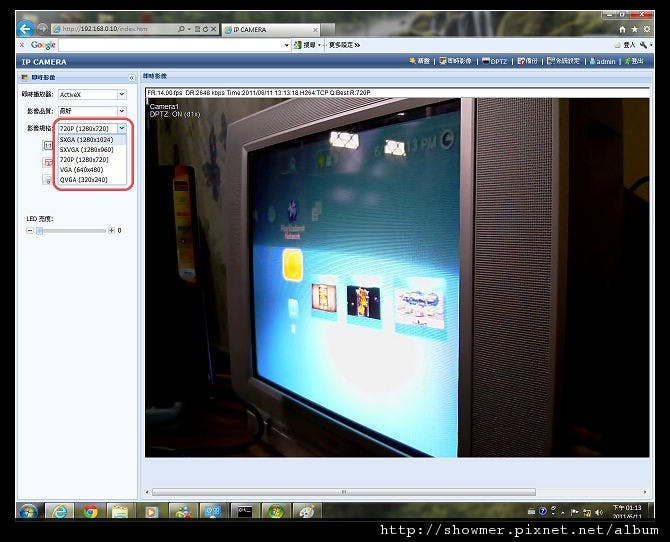

解析度從SXGA(1280x1024)到最低的QVGA(320x240)


嚴格說起來有 1080I 的水準


 按這裡檢視外部圖片

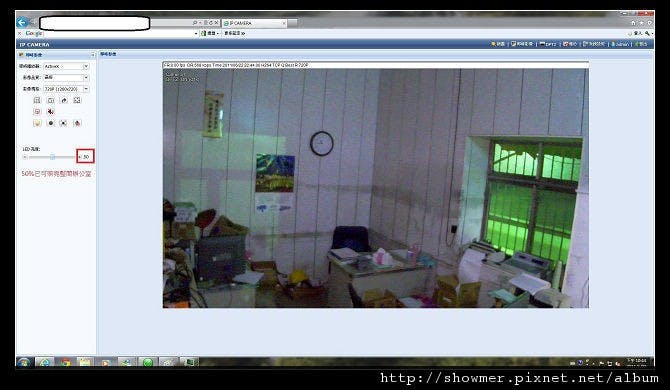

LED的部份則是可以在遠端監控時開啟...亮度驚人


配合設定當警報觸發時可以打開LED


畫面為50%亮度...可以看到整個2坪大的辦公室已經完全照亮


按這裡檢視外部圖片


接下來也是大家很關注的焦點...DPTZ(數位放大與影像位移操作)


AVN80X可以滿足需要監看特定位置的使用者...


但因為是數位式調整...所以線廠的採光非常重要


此時可利用LED燈補光

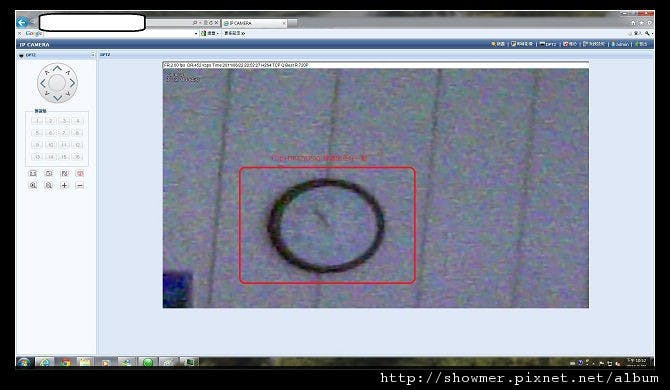

LED 50%...DPTZ指定在時鐘上...放大倍數為數位式5倍...指針尚可分辨(此圖經過縮圖損耗失真)


按這裡檢視外部圖片


再來看一下只能在IE下才能順利運轉的備份功能

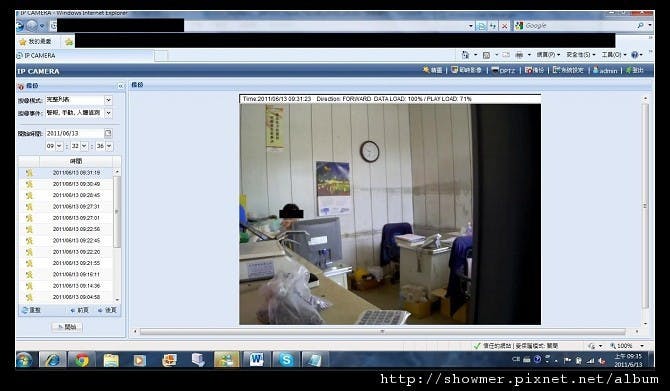

進入選單後可以發現其在事件發生時間會打上紀錄...對日後查詢非常的方便


按這裡檢視外部圖片


從這裡下載下來的備份檔為AVC格式(H.264壓縮)

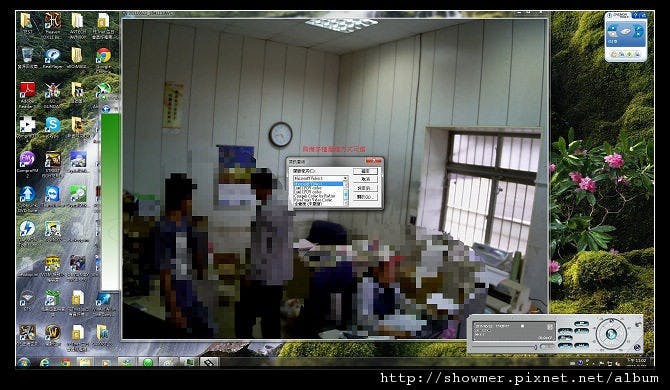

此時可以到關網下載播放軟體來進行多種格式轉檔


按這裡檢視外部圖片


以1280x1024來說...AVI畫質頗佳(已經過縮圖的畫值失真)


按這裡檢視外部圖片


至於智慧型平台方面...目前市面上有的智慧型手機都有支援

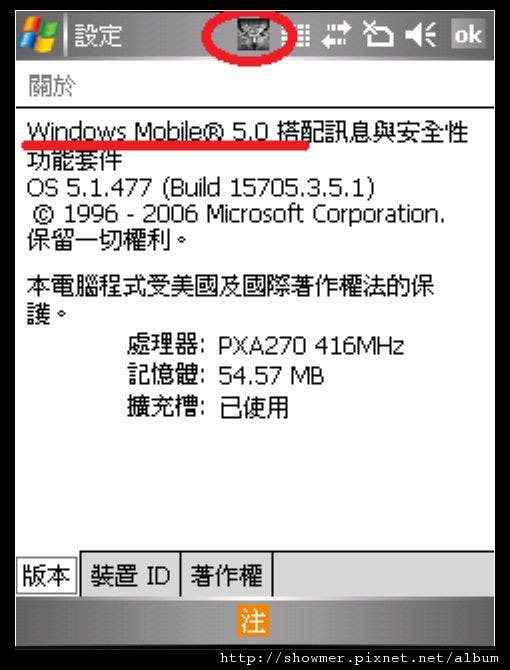

朋友拿出最古董的Wm5.0來玩(這東西都能玩=.=)

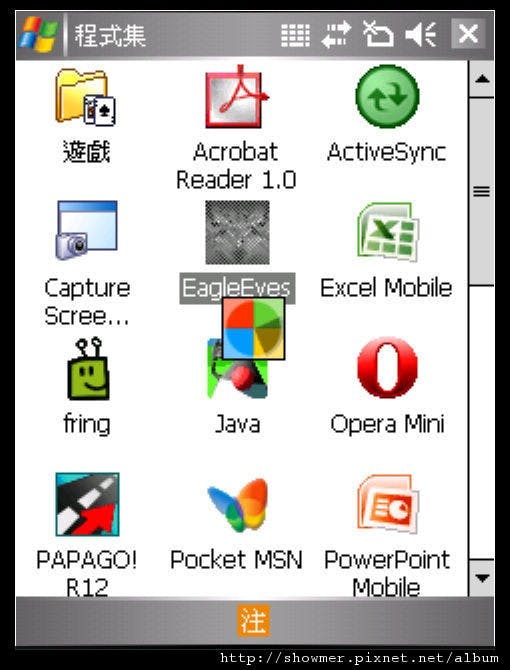

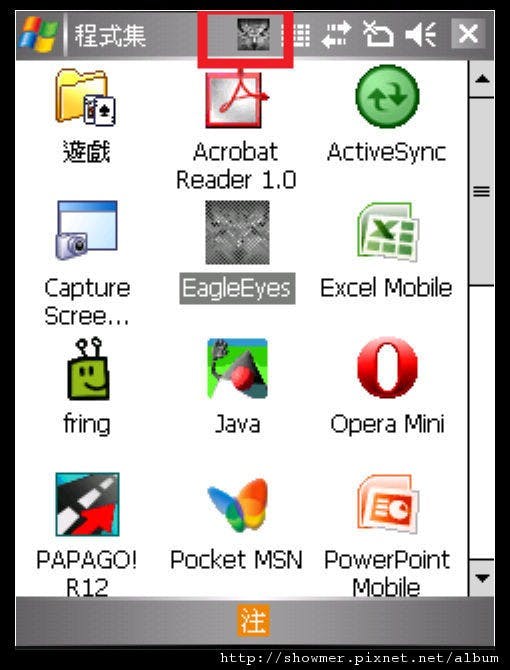

安裝完成會多一個EagleEyesICONIPHONEANDROID則是到MARKET搜尋此關鍵字)





啟動後的主畫面(第一次使用要按NEW DEVICE

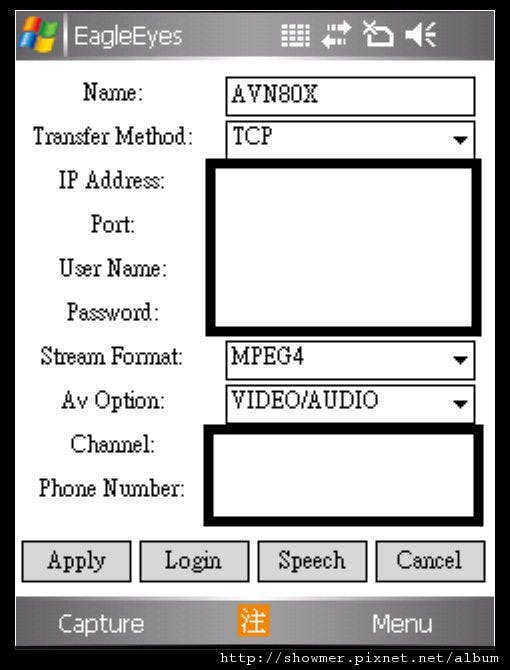

設定鏡頭的畫面





執行後會常駐在系統上(除非手機關機否則無法關閉 =”=)

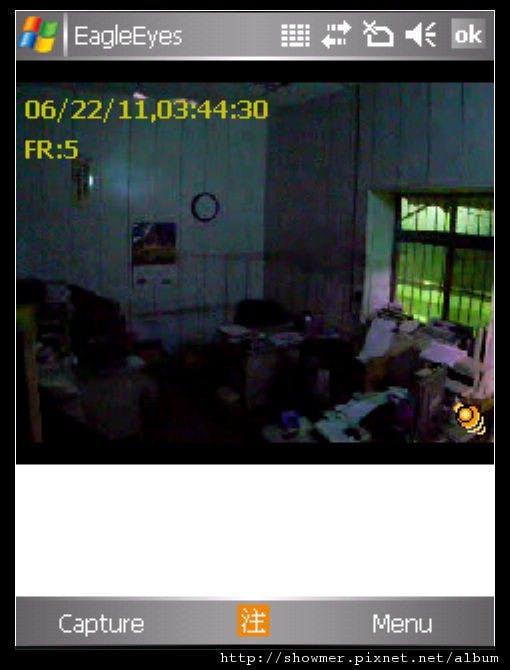

利用手機監看畫面與事件(應該算清楚吧^^)






最後如何設定基地台間的連線這部份有說明書詳解
如果不懂可到原發文處看到完(花了一週的空檔時間調整)






本文同時發表於傻瓜狐狸的雜碎物品



2則回應

  •  這個我也有寫,只是不知道WM也可以用XD

    Android跟iPhone都可以正常運作

    2011-07-02 22:01
    • kocpc wrote:

       這個我也有寫,只是不知道WM也可以用XD

      Android跟iPhone都可以正常運作



       WM5.0能用的話

      應該沒有其他的系統不能用的了

      2011-07-07 00:06
