整理FILCO FKBN108ML NB 鍵盤順手筆記

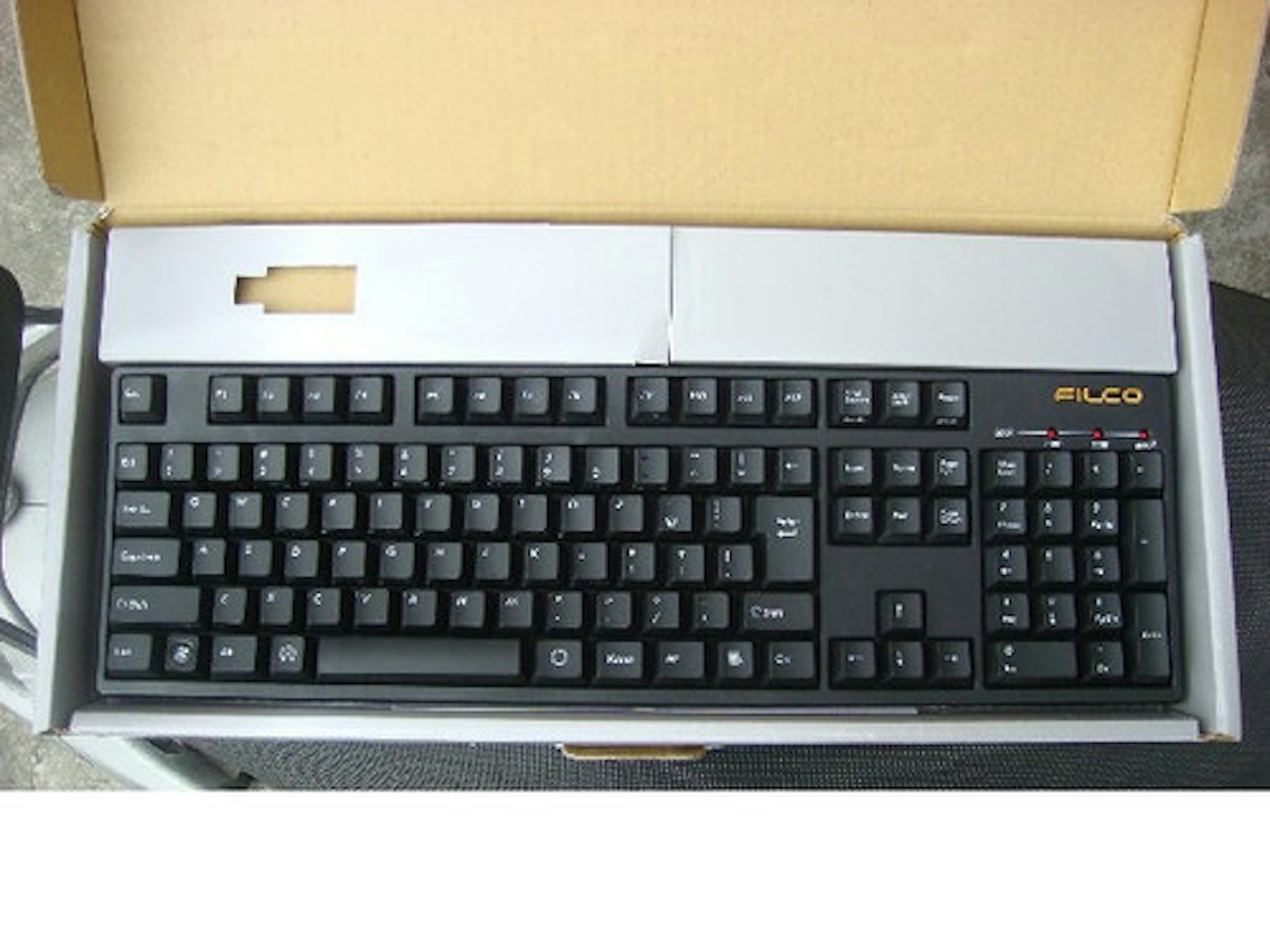

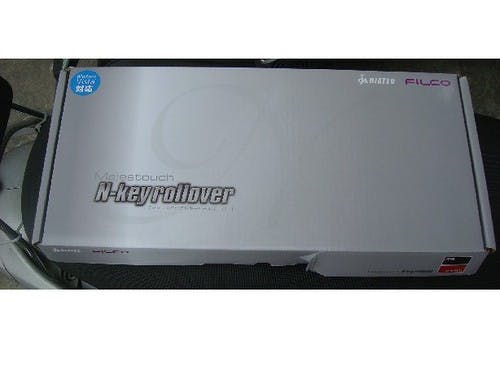

話說有一天,我在公司塞過中餐後,正利用休息時間整理鍵盤,下午的客戶提前過來。因為他以前就看過我經常中午不睡覺在玩舊鍵盤,今天同車帶來了一位日籍朋友,聲稱他出差來台住在飯店的時候,因為思鄉情愁,邀了鍵盤喝了點58燒白開水。隔天醒來想工作,發現鍵盤還在宿醉,一急之下自行拆開排除障礙,問題是暫時獲得解決,但是仍然有連線不穩定的情況。二人同聲命令我立即支援,否則就要密報我的劣行。想說硬著頭皮就幹了算。先說好我的能力範圍並獲得主人的充分授權與全程監督下,我看行李箱一打開,進入眼簾的是-FILCO,而且是新版的N-key roll over,要有的爽了~~

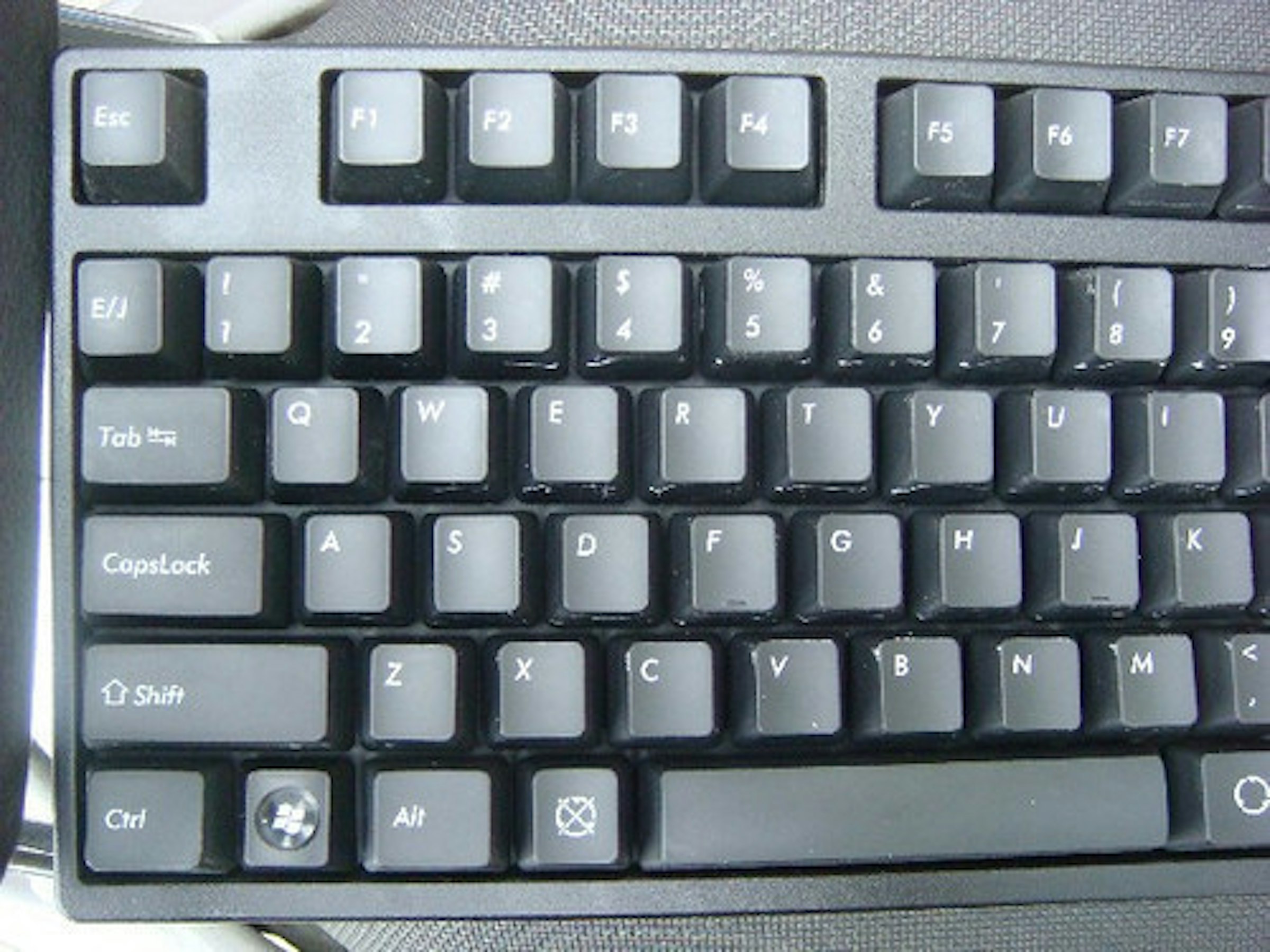

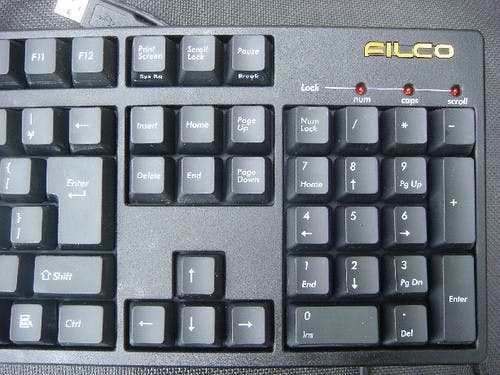

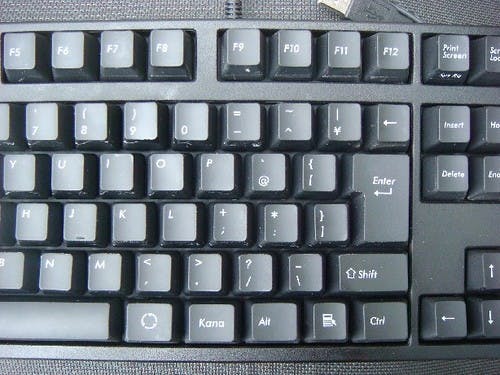

黑軸日制英文刻印,USB接頭,鍵帽並有塗膜。這位日本朋友除了興奮的說明他的規格,並且還用手指甲瘋狂的劃過各處鍵帽側邊。

打開後四處觀察,並未發現明顯問題,就先從接頭處開始吧。

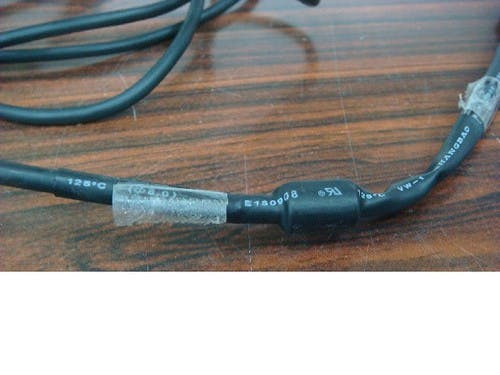

檢視連接線,除了黏貼透明膠帶外,並沒有無異常?

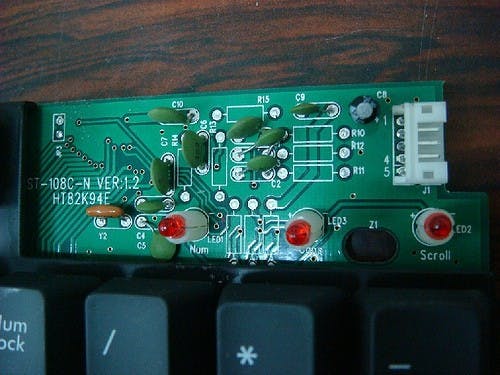

接頭的各PIN,居然發現,白色的那一條,沒有推到底,於是就把全部的線頭頂過一次,並且用切到電阻擋的三用電表,查看各線會不會 ”嗶”

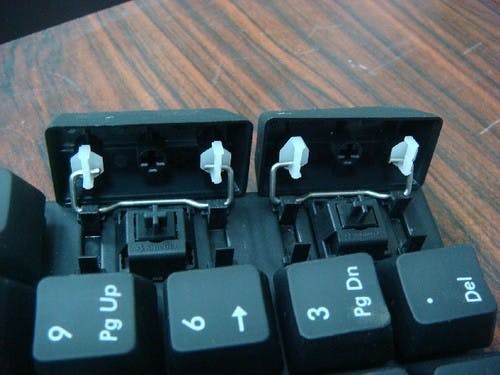

接著把多倍鍵的連接部位作一次追加清潔,鍵帽印字是雷刻的吧?

軸下固定用的鐵板與電路板間,用壓縮空氣強力噴過。
FILCO FKBN108ML NB 027.jpg

好奇心驅使下,觀察電路板,外露的IC體積好小顆,而每一顆軸邊都有一個二極體,我心虛的想指出,這是雙層線路的。

時間不多,先好接線電路板放回底部後就開放上機觀察。
從電腦主機開機一路到文字編輯器內的打字,開hKBTEST 1.0測試各鍵的反應,暫時未發現物主所說的現象,看時間只剩下卅分!趕緊下機!下去組裝。

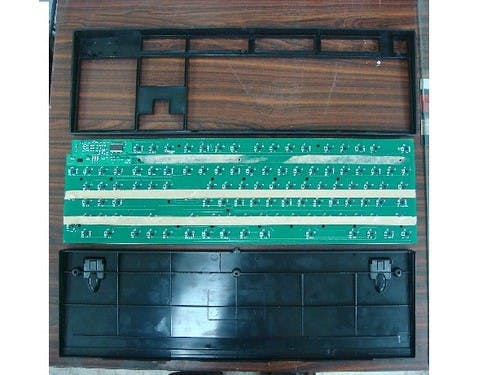

剛打開的時候,心裡就有個疑惑,這也是從板篇文預告要上版後一直拖延的主因,那就是電路板的背後貼有三條膠帶,作用是啥?上側的那一條是物主上一次拆機時候用的。

今晚再度看紀錄的相片,想到了一個可能

電路板擱到底部後,在有對應到橫向立板的位置都有一條。會是防止摩擦的嗎?
那連接線黏貼透明膠帶是不是也會是這個原因呢?這個做法真好耶!

敬請 指教。
以上。
-------------
這是拖延二週以上的舊文了啦!請 鞭。

-------------------
想先在站內討論以修訂增補內容, 劣文請暫且不對外散佈,連結,轉載.

12 則回應

  • ta497636

    忘了kbmania交代的事

    2007-12-28 20:32
  • alps.tw

    如果那八條線,原始設計就是雙線(同接點)或直接設計於安全區內,

    切的時候不需要跳線,,,那就可給予鑽石獎 。 :mrgreen: :lol: :lol:

    2007-12-26 15:22
  • kbmania

    alps.tw wrote:
    若鍵盤的電源部分都設計在中央,那就好切多了 :mrgreen: :mrgreen:

    電源與訊號線在那邊還好辦,這把鍵盤是把 40 pin 的 sop chip 也放在右半邊,這樣就比較不好搞了。 還有,雙層版也比較難 trace 線路,真是為難了80%切割作業員。

    理想的「可切80%」規格是可以直接切除,完全不必跳線、跳燈的。

    因此,「台灣80%鍵盤切割推廣委員會」對KBtalKing相當讚賞,很高興在此公佈「2007可切80%鍵盤評鑑」的「金牌獎」由 KBtalKing 奪得。

    得獎理由是:原鍵位帶燈的設計減少改燈作業,單層板方便查線路,IC及訊號座都在「保留區」,直接切除後,總共只有八條線要跳,設計優良,對 80% 鍵盤貢獻卓越,特頒發金牌獎以資鼓勵。

    2007-12-26 14:33
  • alps.tw

    一直不喜歡Filco的風格,,,,那麼小的字,又故意歪一邊 :mrgreen:

    2007-12-26 11:23
  • 奕之華

    我看到有用雙層板結構的鍵盤,通常都會有較多的功能說,
    高及的MINI鍵盤是為了什麼原因用雙層板?比較難想像

    alps.tw wrote:
    一些高級Mini鍵盤,也有雙層板的結構 :wink:

    2007-12-26 11:22
  • aziena

    這把不是客戶的鍵盤嗎?
    不要動不動就想幫別人切 80% 嘛。 :lol:

    2007-12-26 11:13
  • alps.tw

    若鍵盤的電源部分都設計在中央,那就好切多了 :mrgreen: :mrgreen:

    2007-12-26 11:01
  • kbmania

    沒有看見二極體,是用 SMD 還是 DIP 件?

    另外,這樣的 PCB layout,有個功能就是「防止激進份子切割80%」。
    (不過,若硬是要切,也還是有辦法的...)

    2007-12-26 10:48
  • alps.tw

    一些高級Mini鍵盤,也有雙層板的結構 :wink:

    2007-12-26 10:32
  • 奕之華

    採用雙面板算是不得己的做法,畢竟線路複雜。若順利的話,理論上日後應該用為單面板。

    不過,好像沒看到這把後續?最後有修復了嗎?

    2007-12-26 09:49
