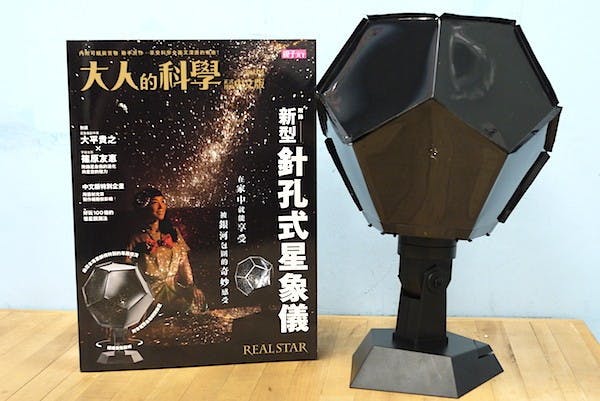

是【動手玩科學】讓你在房間也能擁抱美麗的星空『大人的科學 Vol.5:新型針孔星象儀』這篇文章的首圖


喔喔喔~終於出現了!雖然時間沒有相隔很久,但相信各位科學迷、機械迷一定早就等的受不了,有多希望出版商能夠把中文版全部一口氣推出,組裝附錄組個三天三夜才過癮啊!但…大家別想了,還是乖乖等每個月的出版日到來吧~(笑)

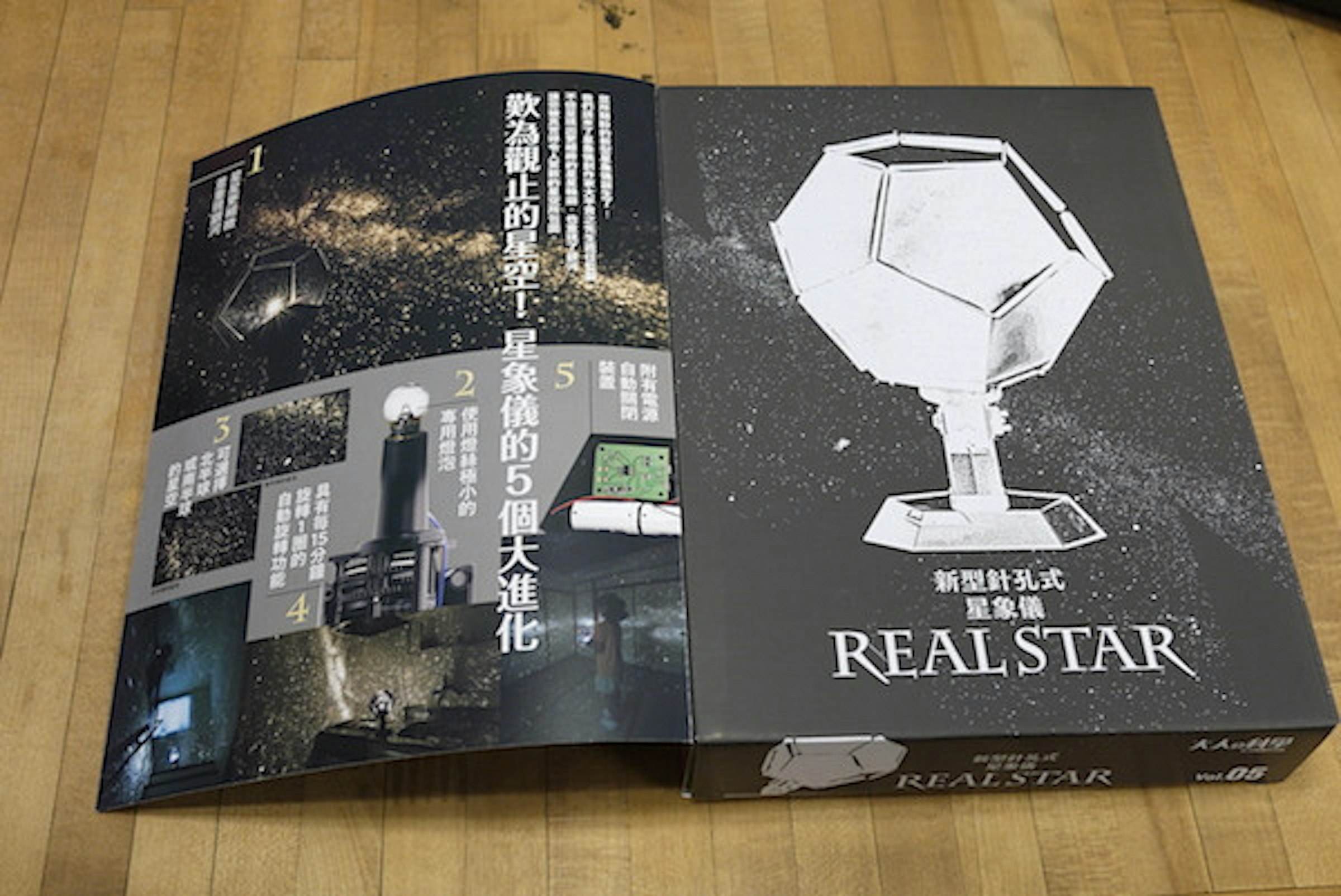

今天要介紹給大家的是「大人的科學 中文版 Vol.05」,主題是探索浩瀚無垠的宇宙,融合科學與浪漫氛圍的無數繁星。而大家最期待的附錄則是『新型針孔式星象儀』,要讓各位在房間裡也能享受絢爛又迷幻的夜空,話不多說,立馬拆開包裝來組裝囉!

db1d4fd28f93db90d64b1f1b39fd6f67
6fceefafd52dacd92788e4b388268b83

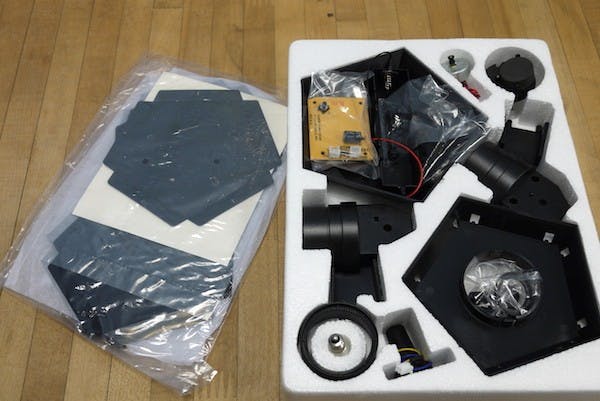

比起上次介紹的「泰奧揚森迷你仿生獸」,這次的新型針孔式星象儀(以下簡稱星象儀)要來的簡單一點,至少沒有多到讓人眼花撩亂細部零件,不過千萬別以為這樣就可以輕敵,因為魔鬼總是藏在細節裡,細心才是組裝星象儀的關鍵,尤其是正反與順序是一定要瞧仔細的。等會的動手玩介紹沒辦法完整呈現所有的步驟,所以特別拉出幾個組裝過程中需要注意的小細節,其他的組裝樂趣就留給大家吧~

6bdf1dbaf6bbe0d8131183f09934053e
說明書上頭的圖示與解說當超級詳細,就算是大朋友小朋友只要完全按照上面的指示,順利完成應該不事件困難的任務。除了附錄中已經準備好的材料外,大家還需要另外準備兩顆二號電池,也就是上頭寫著「C」符號的胖胖電池;一支十字螺絲起子,建議準備大小略小的螺絲起子比較恰當,如此才能深入細縫中鎖緊螺絲;牙籤或髮夾之類的細長棒狀物,雖然使用次數不多,但有了它將會更方便;最後則是一把銳利好使的剪刀,這個工具決定了最後成品是否能夠美美的擺上桌,等會大編會讓大家看到錯誤的示範。(拭淚)

e3ebbca5c8df20b962add4934847a6ca

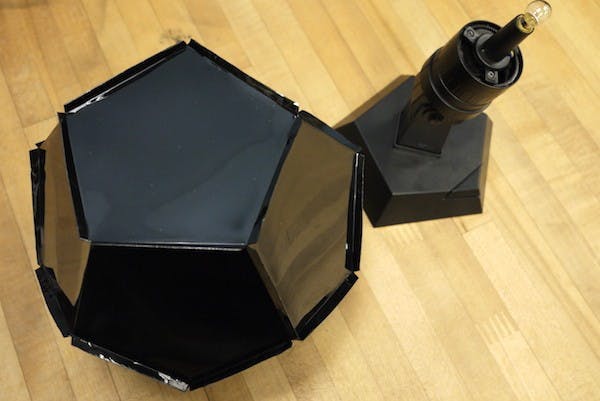

星象儀從頭到腳可以分成兩部分,第一個是左邊的「恆星球」,第二個則是右邊的「台架」,相對起來恆星球構造較簡單,但對細心的要求程度比台架高上不少,而說明書拭建議從台架開始組裝,應該也算的上是循序漸進和慢慢暖身。

ef94684baa160fc8111614b2f4d8941be99b747bfccd10a4fbdff9fba47afc64

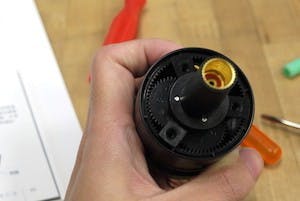

首先要來組裝驅動星象儀的馬達:將馬達裝入齒輪箱,並鎖上馬達蓋,注意要讓馬達用電源線從缺口通過即可。把組裝好的馬達組翻轉過來,依照順序安裝滑輪與齒輪,這時牙籤(或髮夾、迴紋針)的唯一用途出現,就是將滑輪上的矽膠環撐開,套入馬達的滑輪上。只要注意這個小技巧,就可以簡單完成驅動結構的部份。

f7376f199d9a2ce0d793b1b2ce195035d88db0c0aa6ffbf6d969d4c59f3e15ee

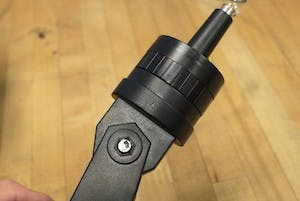

接著把馬達與齒輪的組合蓋上含有電源線的燈泡座,並以主軸包覆在外,最後再鎖上支柱就搞定。雖然聽起來點抽象,但大家只要記得兩個小細節便可以輕鬆面對,一是將電源線們從缺口拉出,並扣在固定的卡榫上;二則是確認傳動軸是否有通過燈泡台座的兩個孔,對齊之後就可以放心的鎖上螺絲。

3c3c2ba51a8515be771601e9ca61c90a6a8631bafd2c093e6343f069e67d1dfb

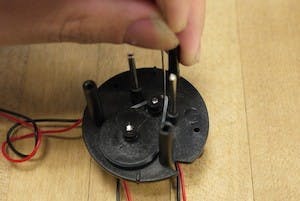

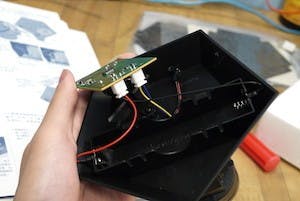

指揮艇組合!台架與台座結合時記得要把兩條電源線都穿過去,翻轉過後鎖上平頭螺絲固定,再將這次的神奇小法寶「電路板」和「電池線」、「燈泡電源線」結合並鎖上圓頭螺絲。聊到這裡不得不提一下這塊電路板,這次新型針孔式新象儀的一大特色便是藉著電路板控制,讓它每轉一圈耗時15分鐘,而時間一到便會自動熄燈,有了這麼方便的功能,以後想擁抱美麗的星空入眠,再也不用特地爬來關燈了!

97866a25086ead544ee33986a824240b
馬達電源線表示:千萬不要忘記我啊!
大編在這裡不是要教大家怎麼插上接頭,而是要告訴大家怎麼「插」會有「差」!而且這一差可是真的差到「南轅北轍」。大家還記得地球若以赤道為界可分成南北半球對吧,在南北半球上的居民不只是觀看星系不同,就連地球自轉的方向都不一樣,而這個馬達就因此分成順時針選轉與逆時針旋轉兩種模式,至於它改變的方式將以插入的正反向為依據。

ceec57503a7e837911ea29f64b900956

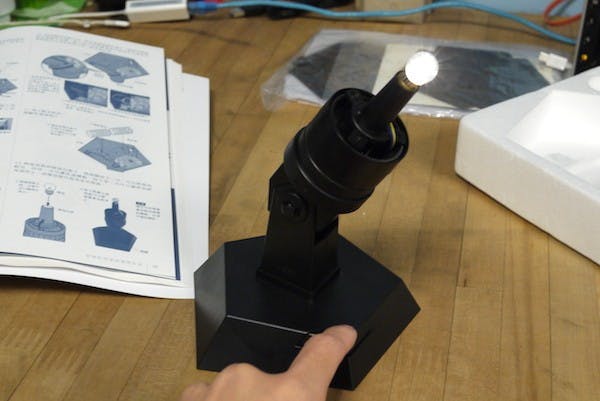

搭啦~裝上電池與燈泡真的能亮耶~(按下開關之前有多緊張啊!)
除了確認它可以順利發光外,還要記得確認開關的三步驟,第一次按下去會使燈泡發亮,再按一次則會驅動馬達旋轉,這時的馬達聲音與轉動速度都不太明顯,要停看聽才行!第三次按下去就能把電源完全關掉囉~

144d6f1f4332f036645b196f34a32cbb
6a854c59d7e328c35a001c41f1077105

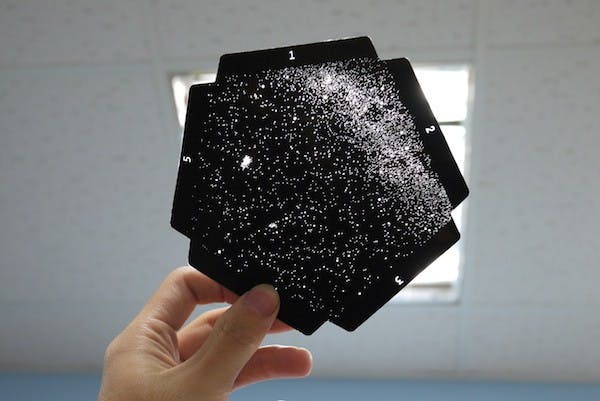

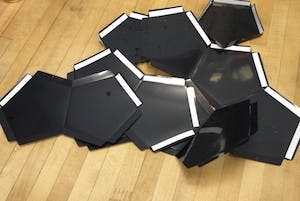

終於還是得面對大魔王了!這幾塊塑料薄片正是讓銀河誕生在大家面前的關鍵,大編一拆開就忍不住透光看,實在是既漂亮又夢幻啊~先帶大家簡單認識「恆星片」的組裝特色,它分成正反兩面,較為光滑的是背面,看起來霧矇矇又黯淡無光的是貼著保護膜的正面大家切記不要急著把它撕開,要按照說明書的步驟來才會漂亮。

9d1a0176d8bbc765f0f6d34867d1b6b98d9ad8405672c9c1357ad072e76b999c
上頭的褶痕就是給大家摺的,別擔心用力的壓下去吧~
說明書上的建議是先將摺向沒有保護膜的一面(後文簡稱背面),但摺玩之後要請大家再將突出的部份摺向有保護膜的一面(後文簡稱正面),每個褶痕至少會摺到兩次。之後再將附贈其中的雙面膠黏貼於背面,並且要對齊摺線材會漂亮又牢固。

5a3b74c7a60c596e904ec233d3571e0142f161e3afa3c2ca63c13006f1a38457
至於要貼什麼地方,就請大家好好的對照說明書,不過要特別提醒各位注意正反面與英文字母的排列,得小心不要弄錯才好。黏貼完成的恆星片會像右圖一樣,並不會每個留白處都有雙面膠,接下來就可以組合囉~

96ffec1013aeef06c4e3a3b3d9955e5027d0b87ea8d3249e77c7b8fd32d48eb1
依照順序將每個字母對齊(例如:G->G),移除雙面膠後貼上,記得要精準的貼上才會漂亮,這個步驟一點都心急不得。說明書上寫著:「將英文(數字)貼在一起時,表面看起來的文字必須是正常的方向。」,其示意圖就是左邊的照片,G它必須看起來G,不可以看起來像9或是e!

107940b84d268454fde1aee81d998fa1
北半球與南半球的差異又來了!這塊五角形的恆星片就像是整個星象儀的天靈蓋一般,就如同人類不會有兩顆腦袋瓜,星象儀也不會有兩個頭頂,所以這時就必須得下決定,你想讓星象儀呈現北半球的星系,或是南半球的星系。這時大家一定想問:如果黏上去之後想改怎麼辦?嗯….那就再買一組吧~(無誤)

b3b79184a4db0a101d667314cae89a31

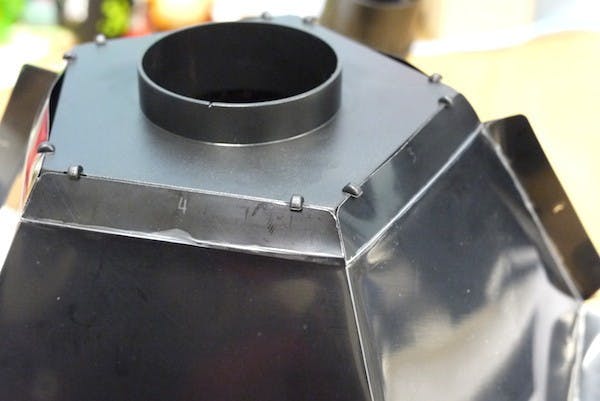

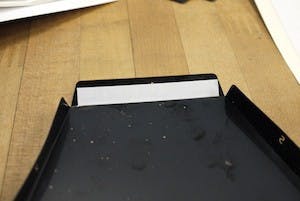

這塊中間有個洞的恆星片底座必須從裡頭安裝,將塑膠片塞進卡榫中才算安裝完成,如果嫌不夠牢靠,可以利用剩餘的雙面膠來固定。(貼心小提醒:底座環上有個不明顯的小凹槽,必須讓它對準4號才可以。)

bb6fc14ebc41f340cb34d3cd233284c42a98b3544dad8c7946cb7eb1ca158734

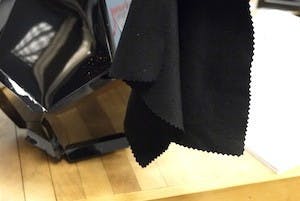

唰的一聲,保護膜撕掉後完全是另外一種樣貌,實在是美到不忍心碰它。對!就是不能碰!因為人的汗水與油脂很容易沾附在上頭,所以要盡量避免觸摸,才不會把恆星片稿的髒兮兮。大編個人是用拭鏡布代替手套來觸摸,一來不留水氣油脂,二來更可以順便把原先用髒的地方擦乾淨,提供給大家參考一下。

8592fe28be16b286eaa0d644c18dd05ca9cc413207b16c43f694d12946792d71
想結束?還沒呢!

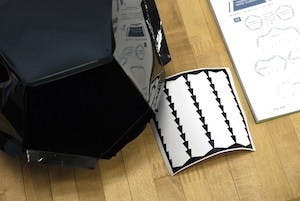

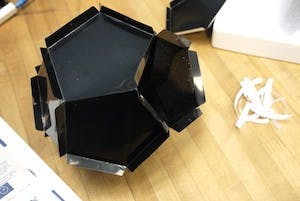

恆星片的組裝倒數第二步驟就是將裡頭的附贈的黑色膠貼滿「所有」的留白處全部貼滿,目的是為了讓光線不要從連接的細縫中透出,產生不必要的投影圖形。如果已經有朋友組裝完成,就會明白右圖裡的黑色貼紙用完有多麼令人開心!

e755f83bcddc610b16679feadb1379ca955df94ae690d2f54e39c7071e868ace
最後一個步驟:將所有留白處剪掉一半的長度,讓星象儀看起來更美觀且扎實。剪東西不是太難的任務,但要剪的好看可不容易,準備一支好用的剪刀可以讓你獲得顆漂亮的恆星片,不然就會像大編一樣,剪的跟狗啃的沒兩樣!完成恆星片後,便可以讓他它與台架結合,只要把剛才所提過對齊4號的缺口與台座上的三角形標誌對齊,「喀」的一聲就完成了所有任務!(灑花)

660ee5f7aabb0edfe69bcd5caa936990
678de39b78bff598da335a311096b6f6
星象儀的完整樣貌大家可以回到第一張欣賞,不過相信大家都比較想看投影出來的效果~星象儀一開,就讓人有種彷彿置身在宇宙的感覺,數著牆上的繁星點點,實在是浪漫極了,不管是簡單的放在桌上、床上,或是找個特別位置,例如樓梯間、浴室裡(請特別注意水氣問題)都超級合拍!

6b82cceae5550e76aaed135c3ac9f5fb
c461bbbc64e88589898f9480c142f386
b0e89ed4ead5e2258e7640a7b0b91dde

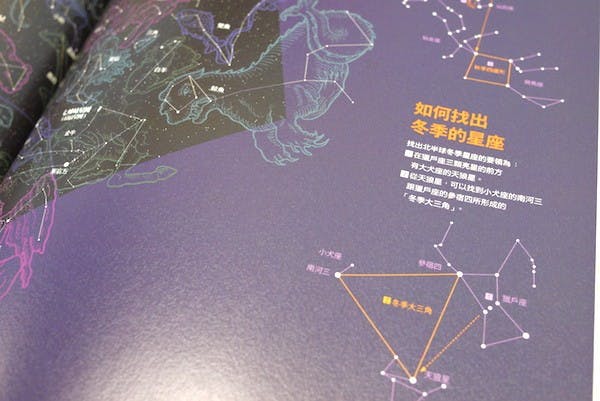

雖然花了極大部分的篇幅和大家聊附錄的科學玩具,但大人的科學始終是一本雜誌(笑),不管是長知識,或是輕鬆讀的內容,還是得在書本裡才能看到。裡頭收錄著關於星空的各種知識與星象儀的相關應用,甚至連星象儀的燈泡都可以仔細分析,讓大家不光是吸收生硬的知識,多元活潑的學習才是大人的科學想要傳達的。
