一圖解釋腳踏車打氣筒原理

2014.01.05 03:18PM
11245

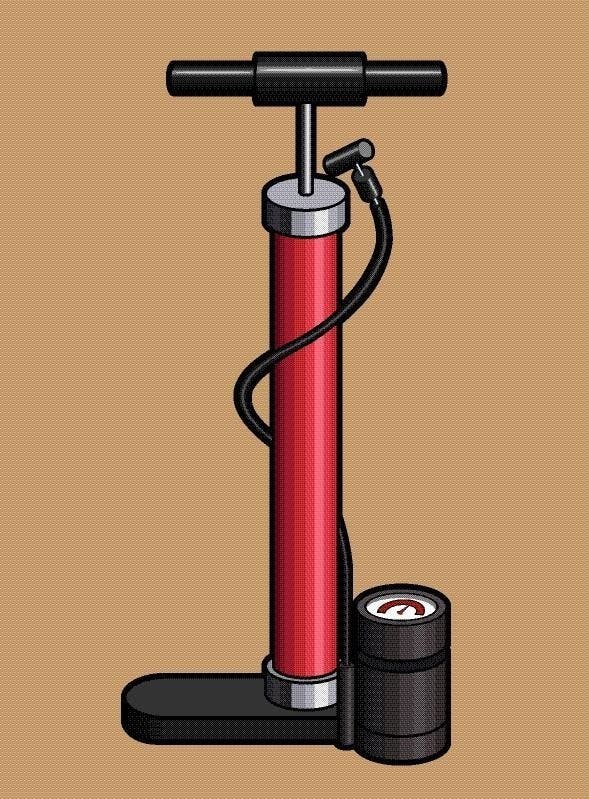

是一圖解釋腳踏車打氣筒原理這篇文章的首圖


(打氣筒圖片引用於shutterstock

除非沒有騎過腳踏車,不然對於打氣筒應該是熟悉到不行,從小時候學會騎腳踏車開始,打氣筒就是必備配件,雖然不會常用到他,但沒有它的話,沒氣的腳踏車可麻煩的哩。另外就是男孩愛玩的籃球,萬一沒氣的話還要靠打氣筒(只是還要再加一根針上去)充氣。



637fb8518ff41d89bad3c1c257c94142

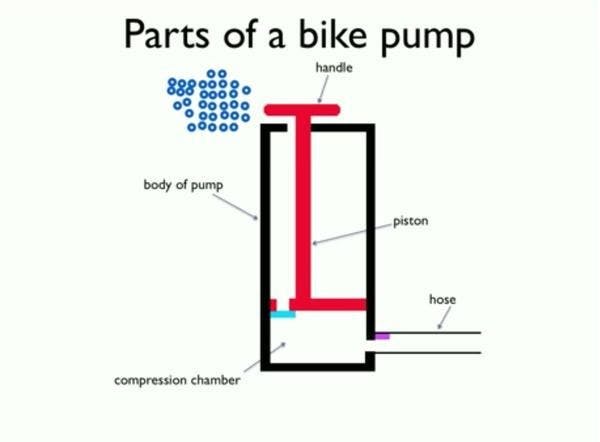

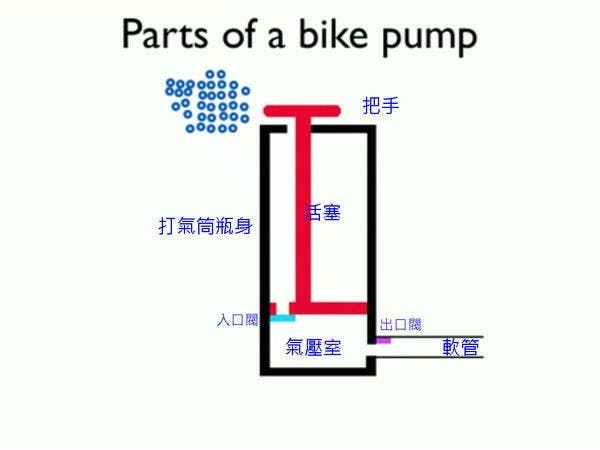

小時候很好奇腳踏車打氣筒內部結構是如何,但沒有能力拆開,所以就帶著這樣的疑問一直到現在。不過還好網路上找得到打氣筒充氣的原理,一解小時候疑惑(其實還是想要拆看看XDDD)。



d0e1f9931a43d944c020907cc35c6a55

打氣筒要把車子輪胎灌飽的過程大致包括了五個階段,有:

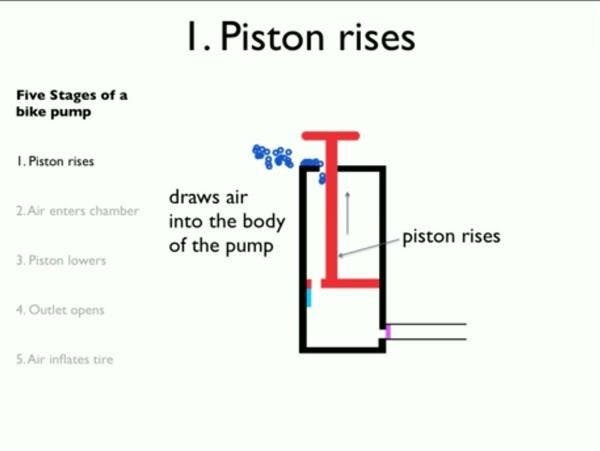

1、把手拉起(活塞升起)

44864f193ec75228264ebf8fc2d671eb

當把手往上拉時,中間的活塞也連帶升起,外面空氣被吸入打氣筒瓶身。

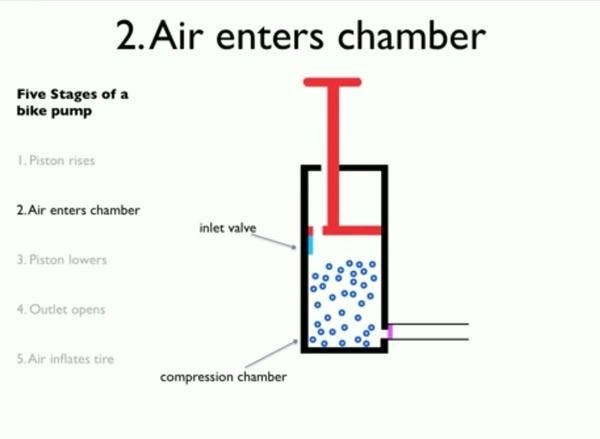

2、空氣進入氣壓室

35c51cba6fcb03742ca0e55b51847c92

空氣進入瓶身之後,此時入口閥為打開狀態, 透過入口閥來到了氣壓室。

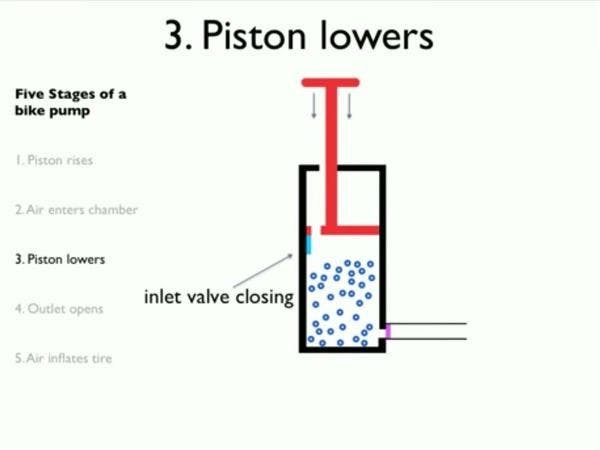

3、把手壓下(活塞下降)

01d26e19c56d3550e6a2451caa3176d6

當把手拉到頂點後要往下壓,也連動了活塞下降。此時入口閥也關閉起來,將氣體往下壓,向著出口推出。

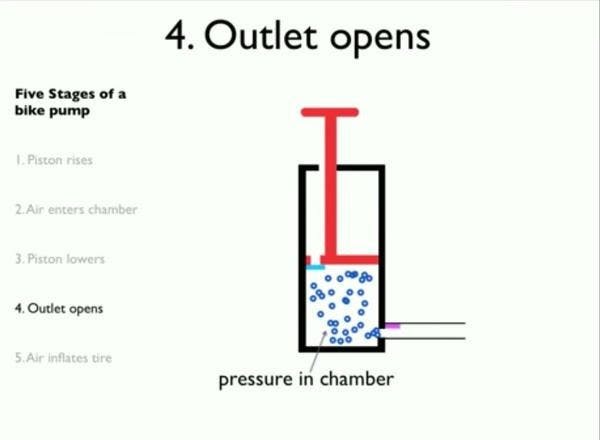

4、出口閥打開

2ec552d40f18932b08ec511ed761e095

此時出口閥會打開,因為只有一個出口,又有壓力的關係,所以氣壓室內氣體就只能往軟管的方向前進。

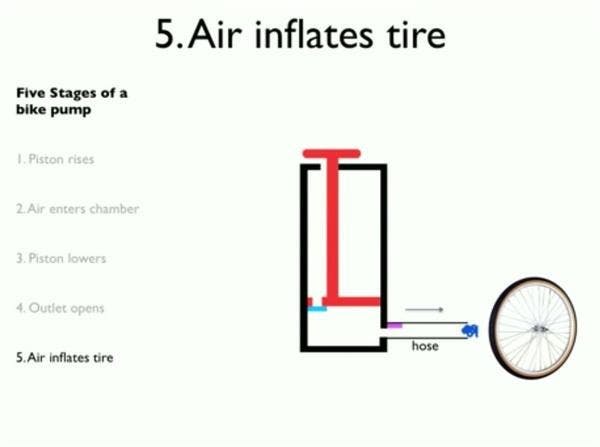

5、空氣灌入輪胎使其膨脹

1e94f465ba6e3d11ff39cae7b2f76720

氣體就直達輪胎,將輪胎灌飽。



對於名稱、原理有了概念之後,再來看上述影片,就算沒有旁白也應該很快就可以理解使用打氣筒的過程了。



另外還有一個影片,對於氣體的進出更為直觀(總感覺這影片描述針筒的話會更貼切)。
