Race II 與 Race 的差異

by diearly
2014.01.15 05:05PM
34

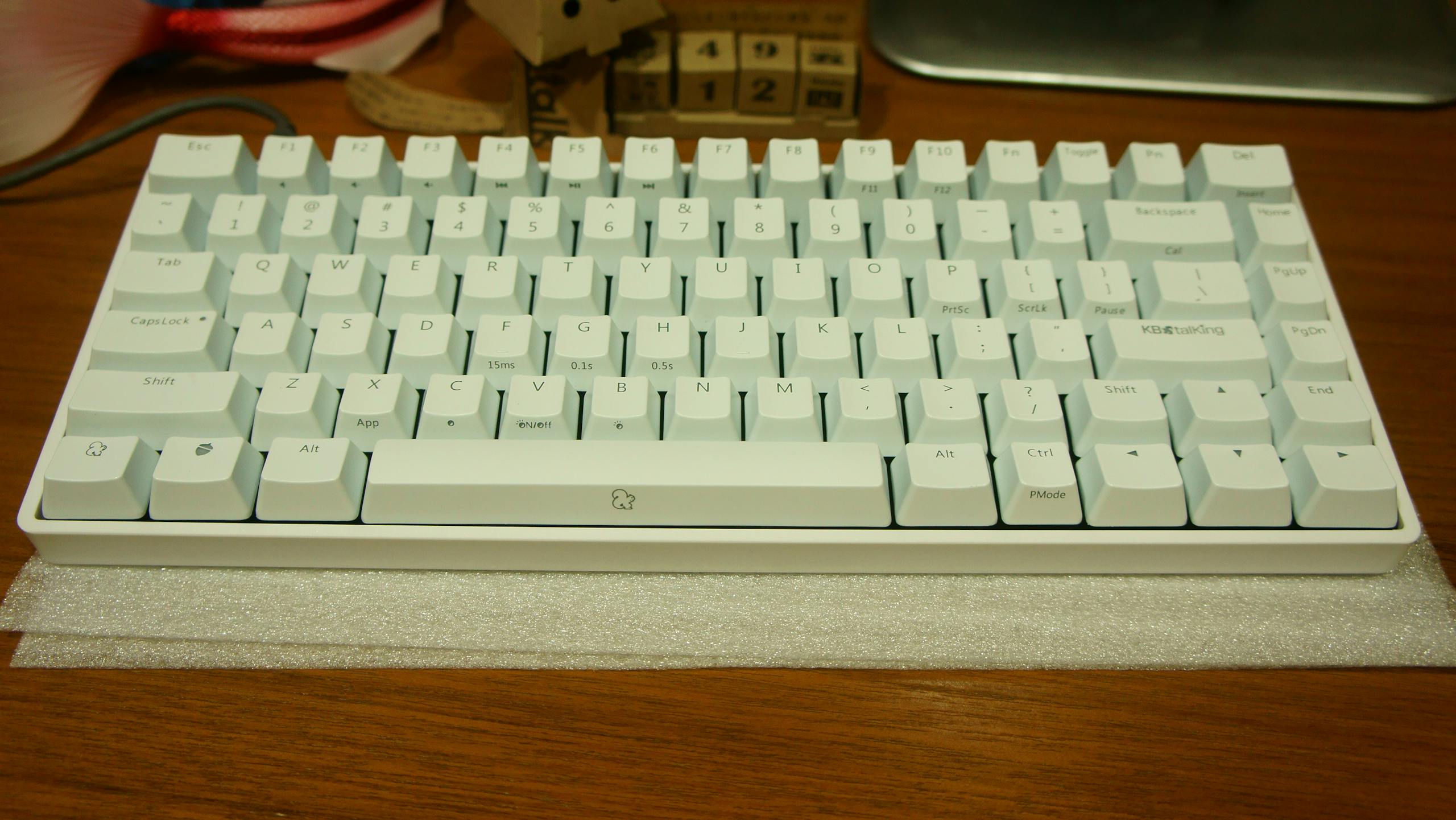

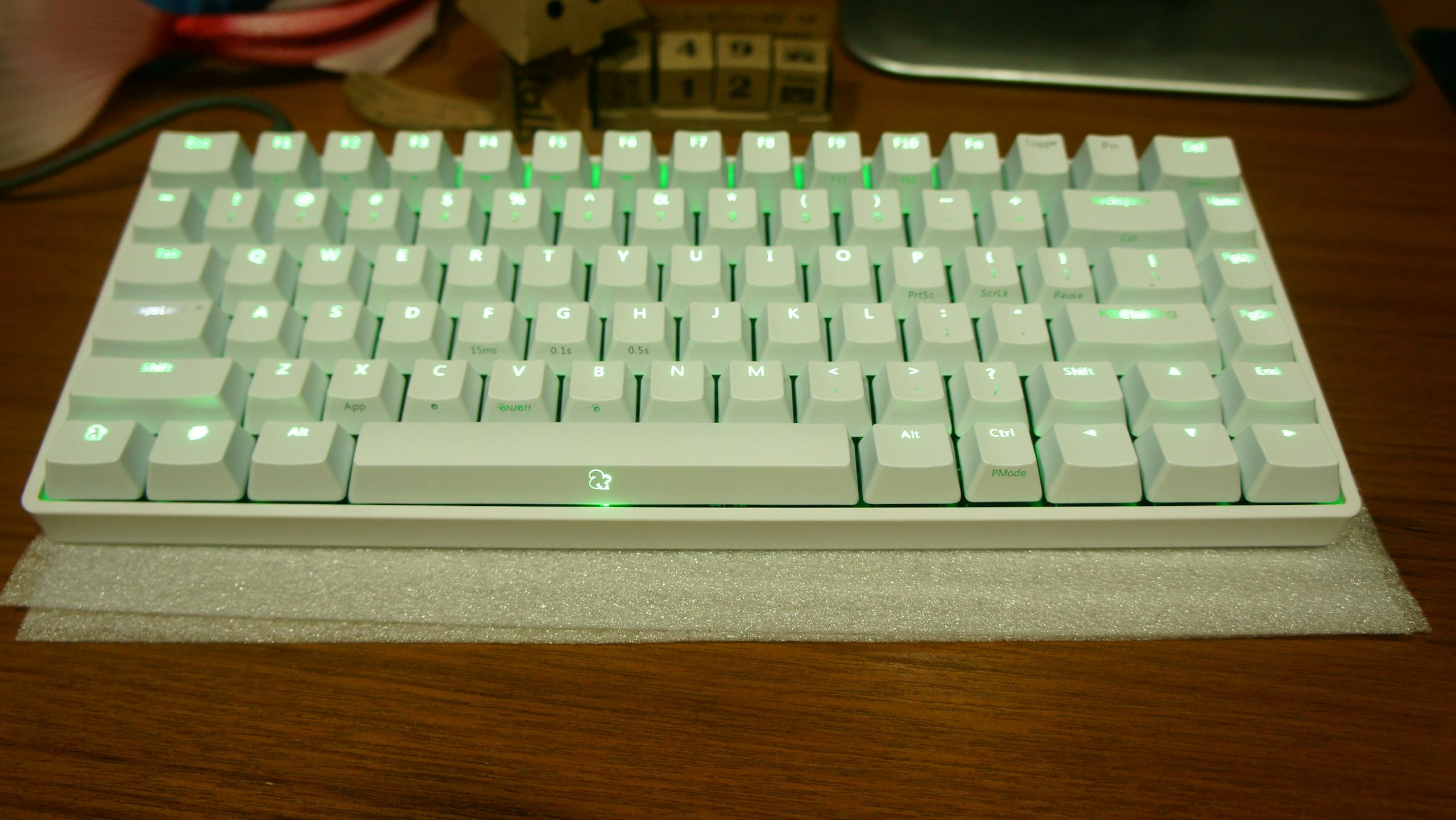

是Race II 與 Race 的差異這篇文章的首圖

個人去年12月中有抽到大陸論壇百度機械鍵盤吧辦的活動名額,

所以收到了北京來的一組RaceII,這應該算測試用樣品

來說一下 Race 一代 二代的差異

1. 外殼

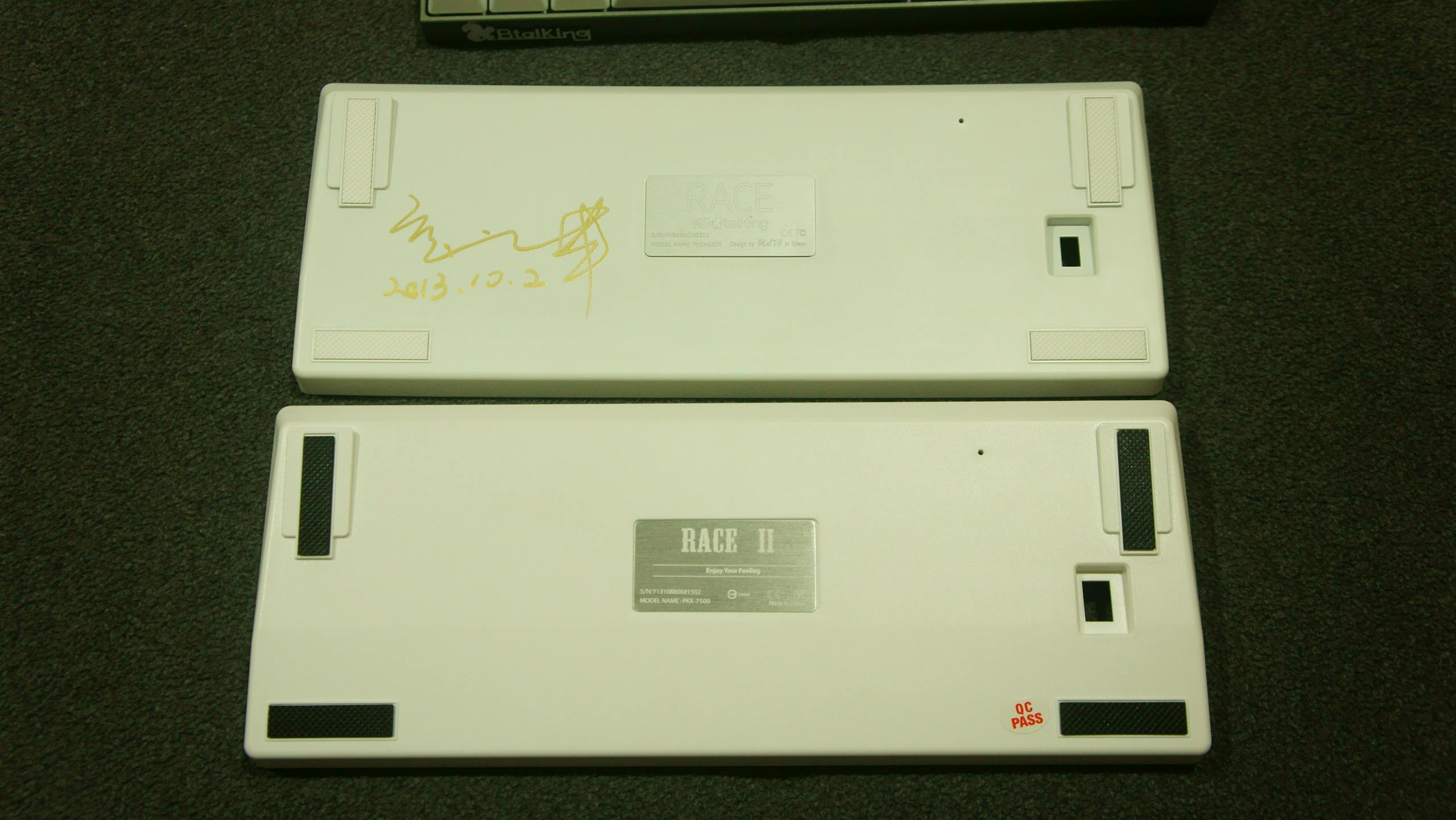

5247549eb8078f26ca20ea50578afe2a72a8595904b6c7f1eb4566000b9dc066

上側為Race,下側為RaceII 從視覺上就可以看出二代大了一點,但應該是沿用一樣的模具

(外側修模,打磨後外徑就可以變大了)

殼變厚的好處應該是不容易變形

加工部份一代白色版是採用乳白射出再噴漆,表面沒有保護措施, 所以漆的部份很容易碰掉

二代改為白色射出成型再補一層清漆防刮傷

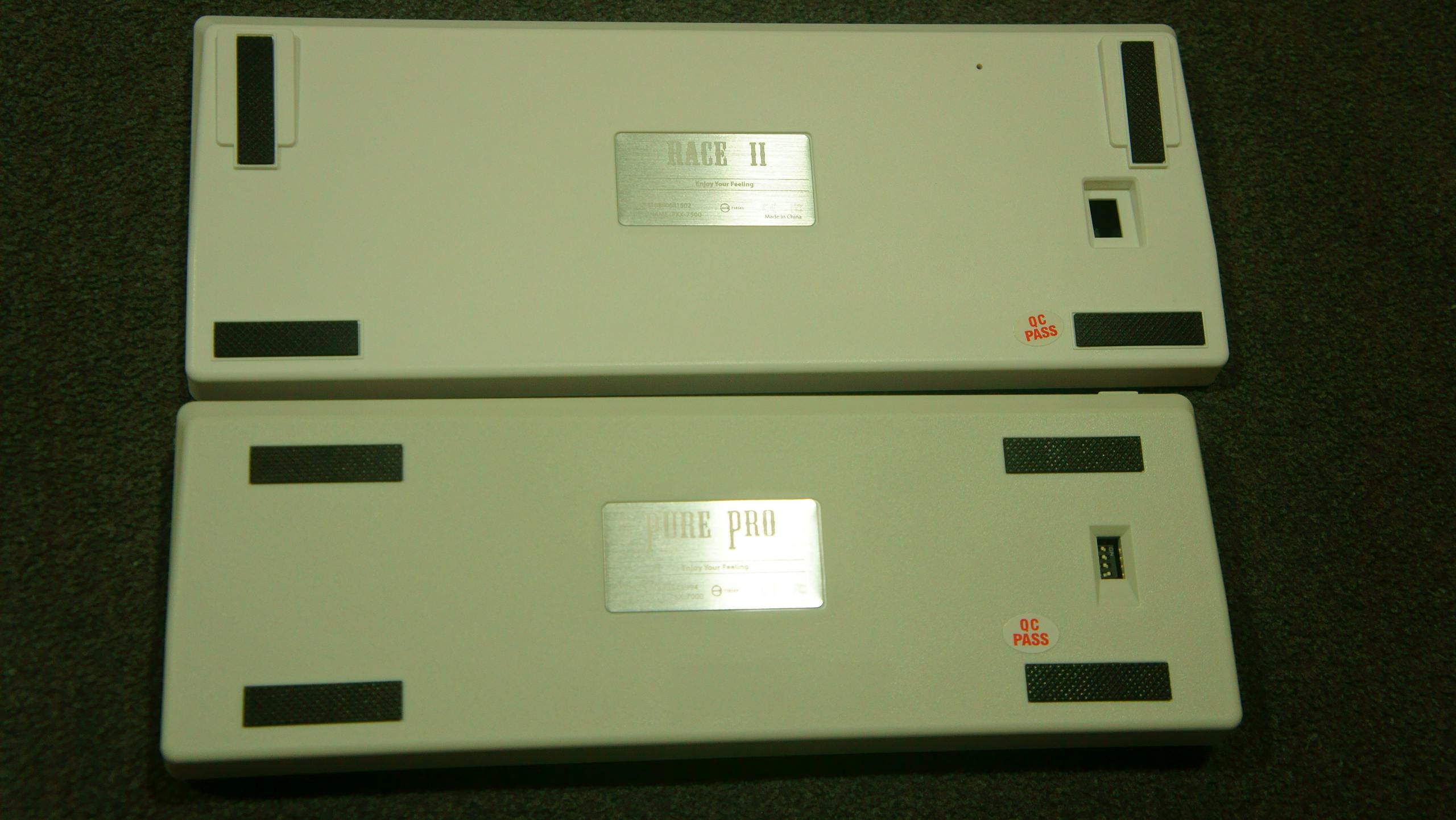

65b24bf8dfad2df3e5ab8841d728cecd

跟PurePro的外殼做法上是一樣的,只是PurePro的塑料偏米色

2. 鍵帽

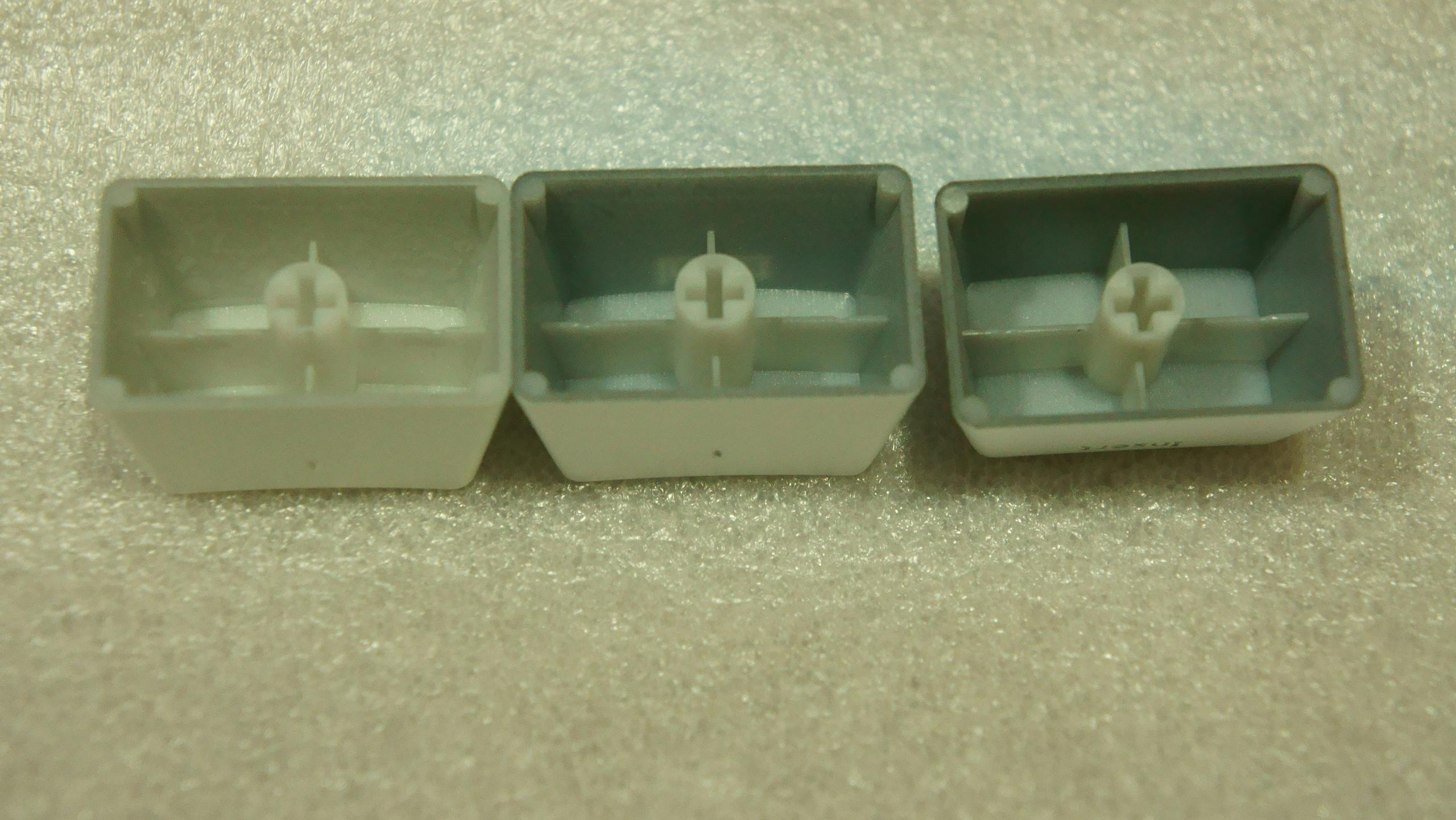

bf90d44128b16581900208e1b09668f469606649dcebed0a3be7de4e0885eea2

左至右 黃化的Race白 正常的Race白 新的RaceII

白色鍵帽比黑色貴是可以預期的,以加工來說

黑色的噴一次就好,新的RaceII白鍵帽我猜有3次以上

多噴是為了遮掉瑕疵,在這一點黑色的比較好處理

3. PCB

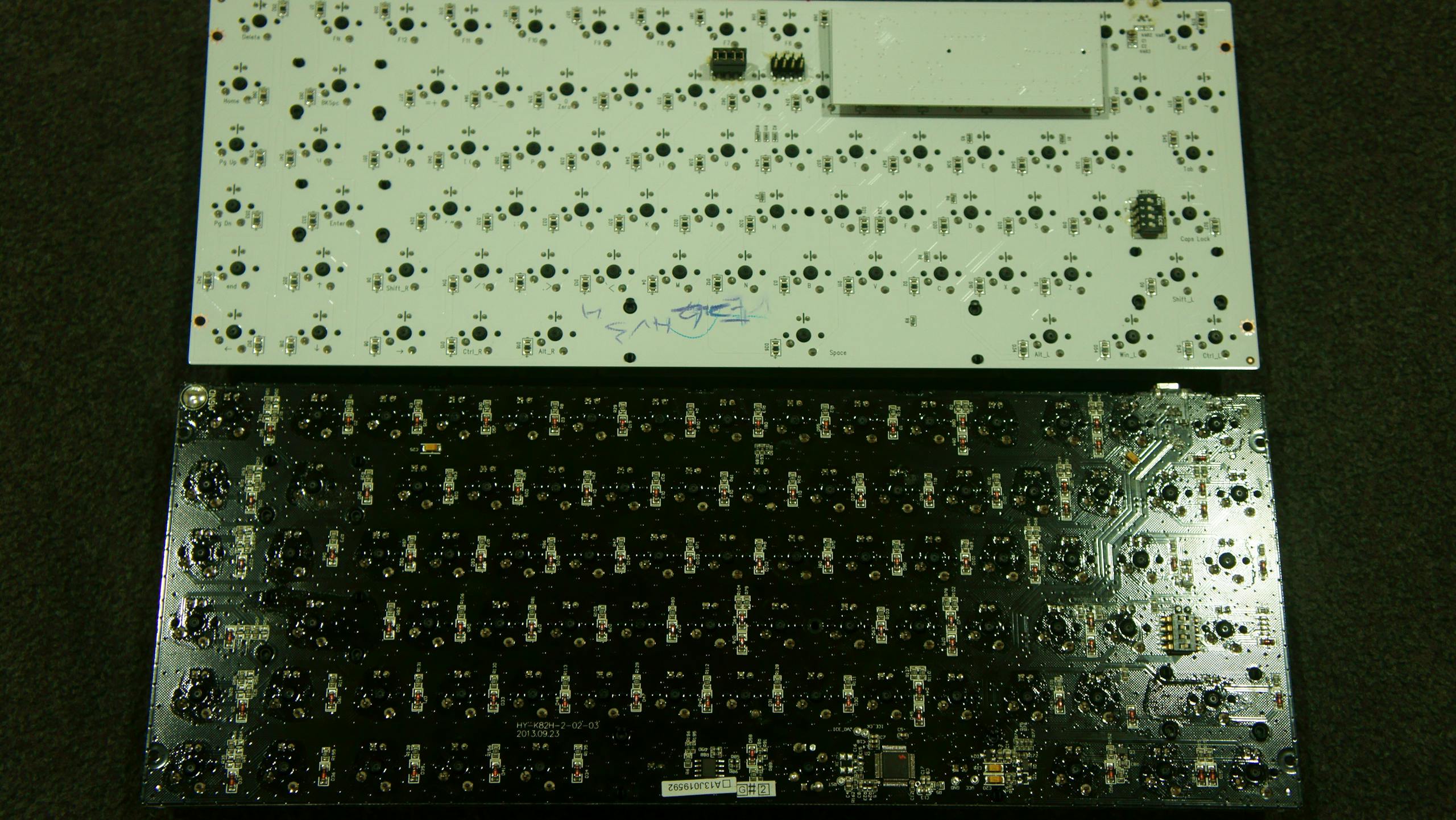

4a39d0d240cba8d65fabf38357bb305c

上側為Race,下側為RaceII

最明顯的區別就是顏色,不過這點不重要

另外就是鍵盤主控IC在一代是獨立模組(為了無線擴充性開發)

二代就是直接SMT在板子上了

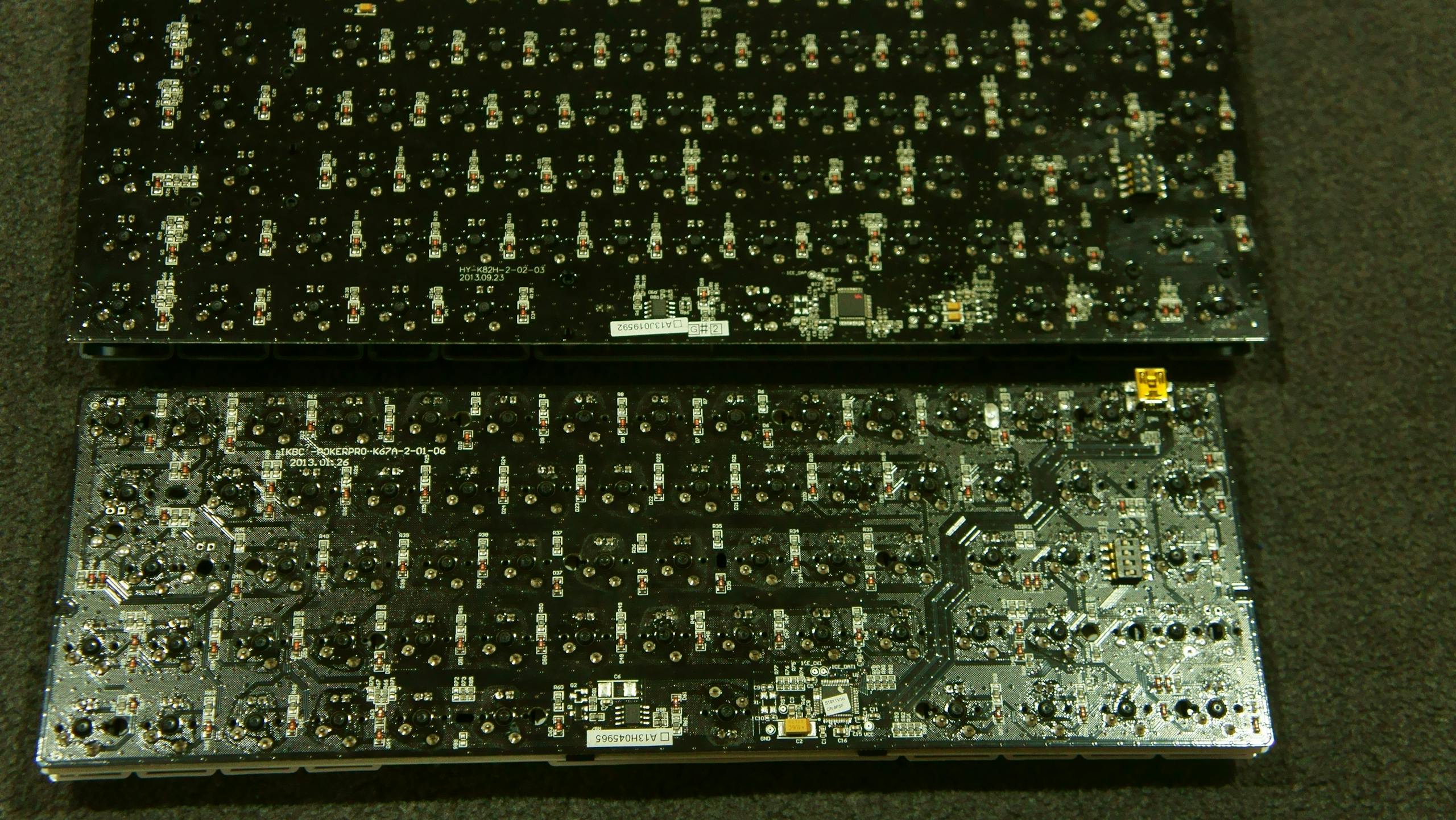

(另外放一塊PurePro PCB來比較)

f3db6eaddef249e241d2f79562fe6108

跟PurePro/Poker2 相同的材料,都是Nuvoton的ARM base microchip

韌體功能上三者也是差不多的

二代的PCB比一代厚實,對觸底的打感會有差異

(簡單講就是壓在Filco MJ2上跟壓在Cherry 3K上的差別)

至於多了網孔來改善電氣特性我想對鍵盤這樣的低速信號處理來說其實沒必要性

4. LED

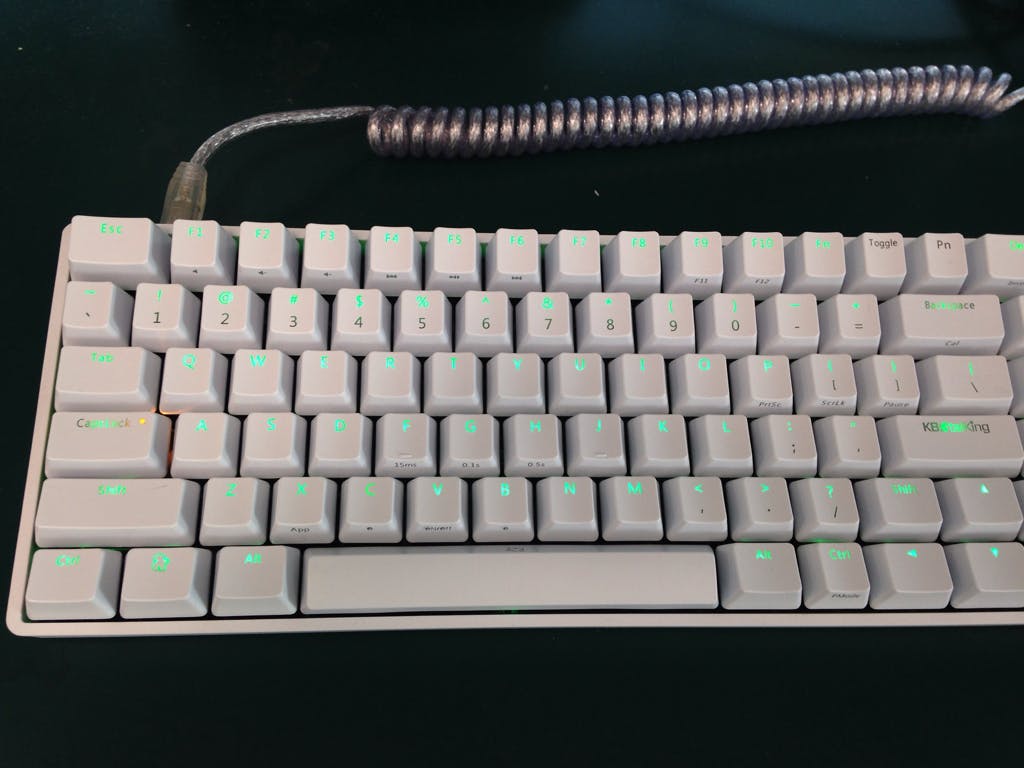

e6ddfb59e0bf8f9ee72033e98f0b417d

不知道量產品會不會跟樣品一樣,Capslock\FN\Toggle\PN的LED是白光

這點很奇怪,Capslock的指示燈反而是綠色,所以我動手換了燈

以前常看到的部份LED色光不均的問題也改善了

ce3fb61a45b4977a0a1eff99f56aa176

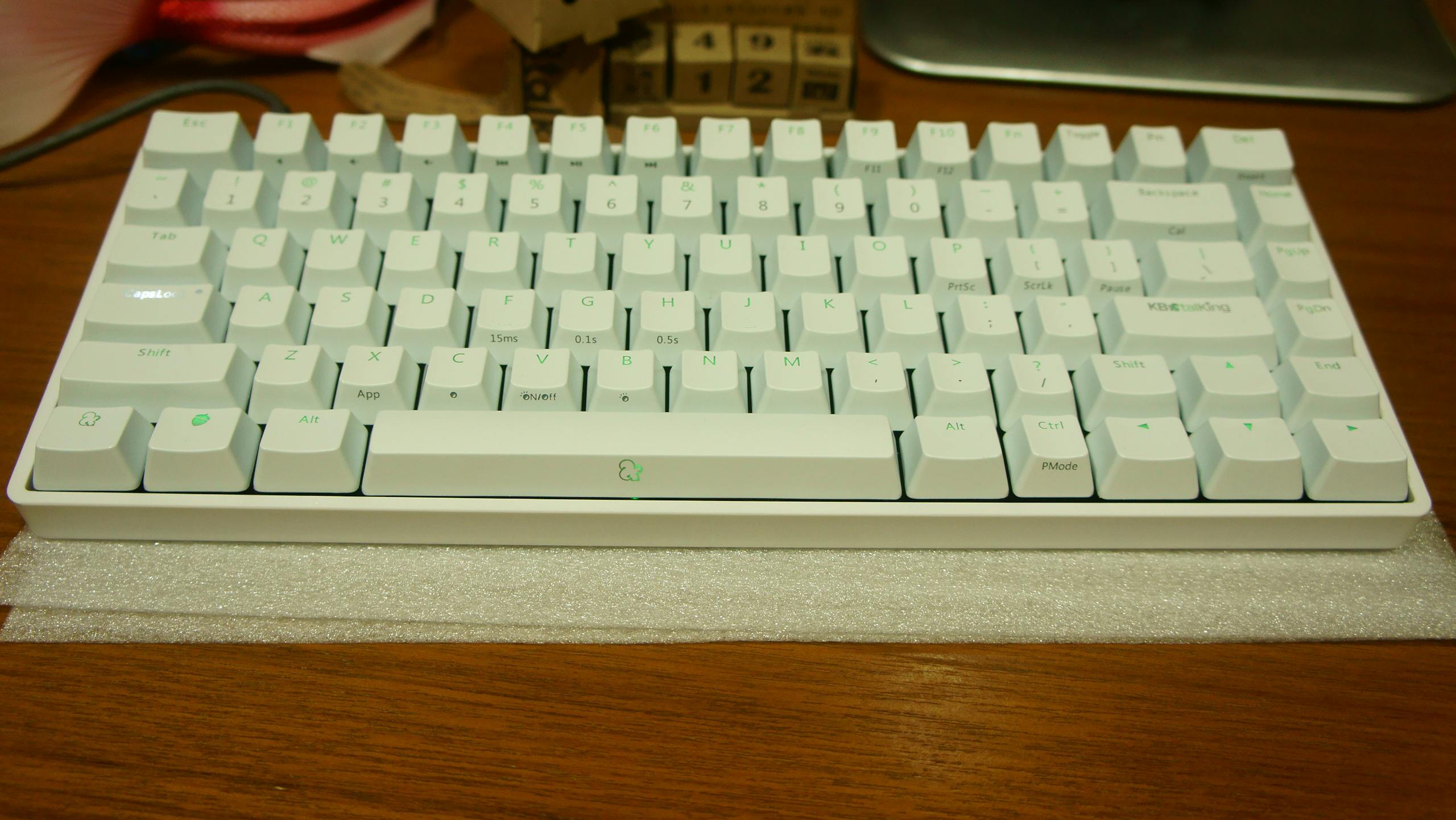

背光有七段 最亮

e6ddfb59e0bf8f9ee72033e98f0b417d

最暗

8b511d1f3ad4f6db1adaf708af7d9d68

5. 鍵位及韌體操作

背面的DIP開關我測試的功能跟PurePro的一樣

(DIP4 有個差別,會改變Capslock亮燈的方式)

鍵位上與一代的差別在把F11\F12挪出改為Toggle\PN

硬體編程的操作也跟PurePro/Poker2一樣,這部份就跳過吧



我對二代的看法就是修正一代的一些缺點 再加入硬體編程的元素,

但其實在Race上,由於按鍵數是足夠的,不像60% FN層鍵位玩家有不同需求

除非有個人偏好的按鍵布局,不然硬編改鍵功能應該是用不太到
