Apple Adjustable Keyboard M1242 鍵盤拆解紀錄

2009.04.18 01:02AM
343

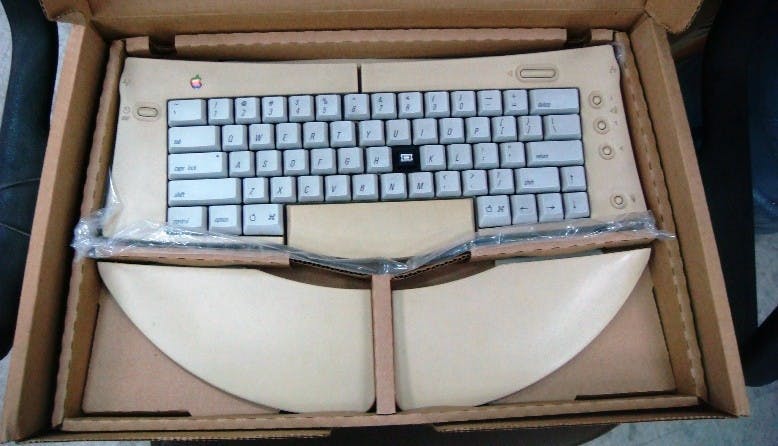

是Apple Adjustable Keyboard M1242 鍵盤拆解紀錄這篇文章的首圖



我真的不曉得我現在正在做些什麼事情?

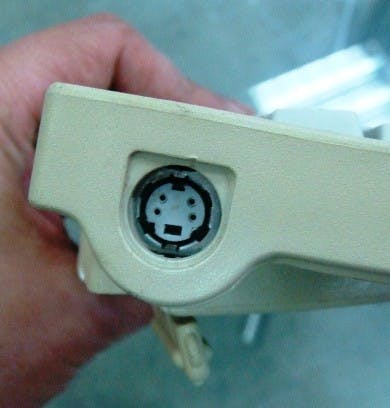

平日工作與生活中只有PC, 只是想玩玩鍵盤, 居然一頭栽在網路上翻找鍵盤, 找到了這一把: Apple Adjustable Keyboard M1242。ADB的介面沒法子直接用在PC上啊!


2fe3508393b12266e22aa264967c6485


記得曾經網際網路上見過這把的介紹文章:[Sandy] a little bit of keyboards: http://sandy55.fc2web.com/keyboard/apple_adjustable.html
而從這一頁網頁還有引導相關的聯結。
這位日本鍵盤界大松鼠前輩的鍵盤文一直是我喜歡閱讀的,印像中Sandy先生與台灣鍵盤界前輩Chans有過多次的跨國交流,引為美談。

而49此次只希望稍為整理並補充些拆解時的相片。

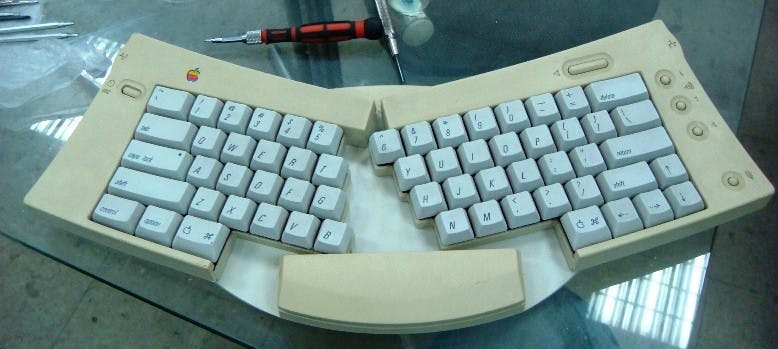

這把鍵盤的第一項特殊在於,她可以左右張開:
f94b9beeb40ee7e9e9ffda5d9dbd5fdd

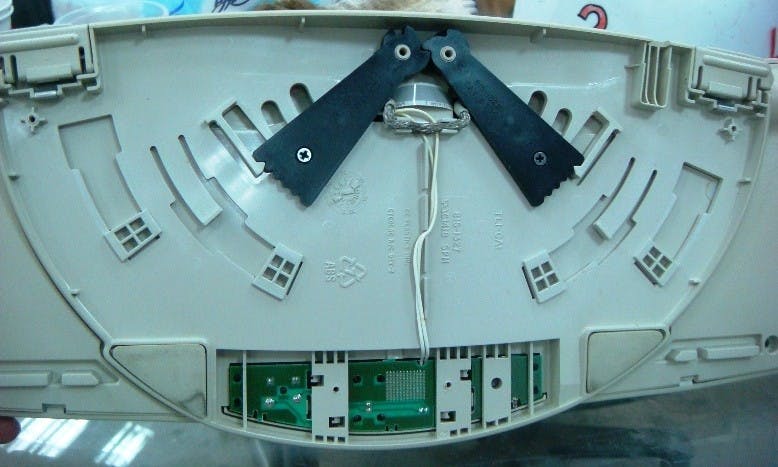

張開時的鍵盤,移去底部鐵板後可以見到這樣的機構:
678c6b8840fd47db136ce02641d52895

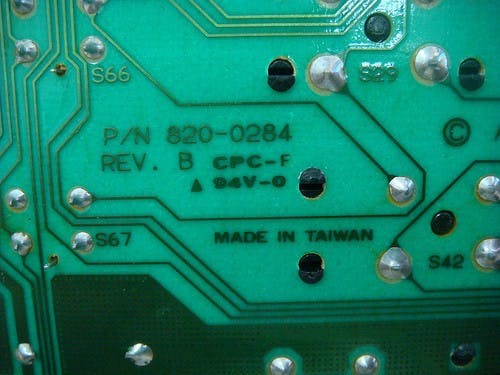

PCB上的印刷文字是:
a9c200a49dbbcfba4331fd1b9bb07b42
嗯~~~台灣製的。讚!

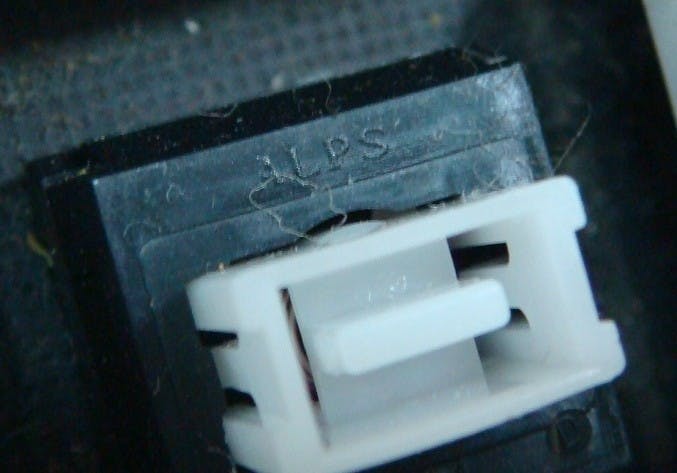

這把鍵盤的第二項特殊在於,她的軸是ALPS(舊白軸) (叉軸?)
參考網路文獻位置:http://www7.ocn.ne.jp/~hisao/mousefan.htm
打感應該是有感無聲的
0d5956edf76aa9d78d27140893365ef3


解焊後要這樣拆:
09462a13cd32a5eeee7365e0538de18c

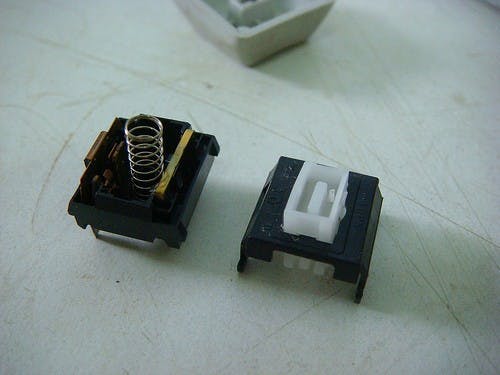

成為這樣:
ed0f5dbc90efec741c669e18559f9246

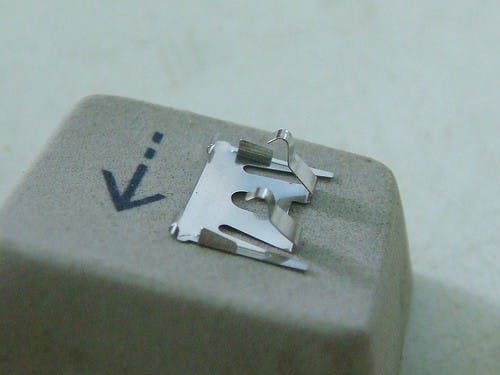

簧片:
4e4e3ec9ddbef76f17e309663d93a6ab

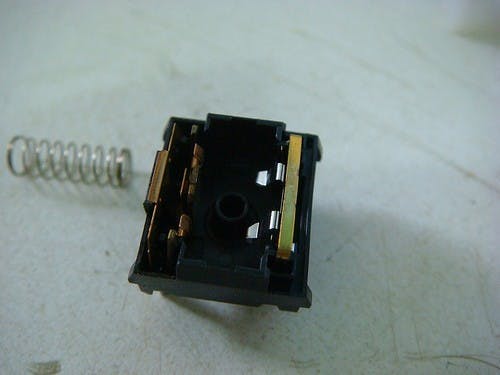

彈簧與軸底座內部:
d6396358c6a3d207b221d3c946a600b7

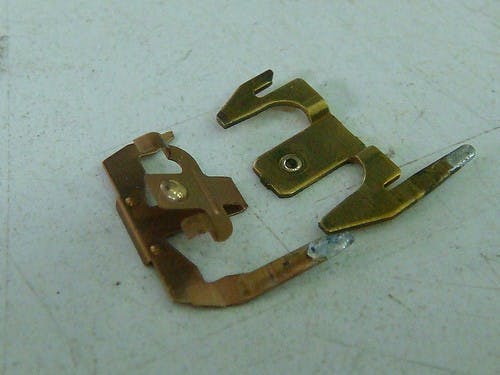

極片:厚厚的
046642d8aed650aebb91ce963bac33fb

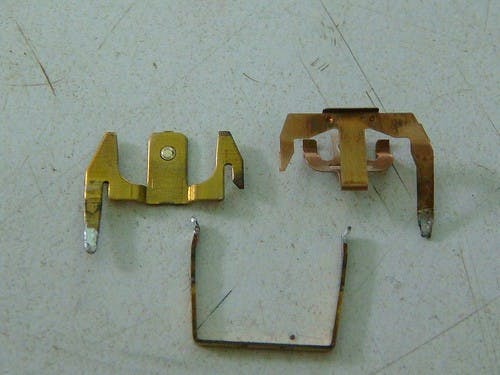

那個ㄇ型的也具有通導的功能:
7e9ef6409fca909509dca9a3ade967ac

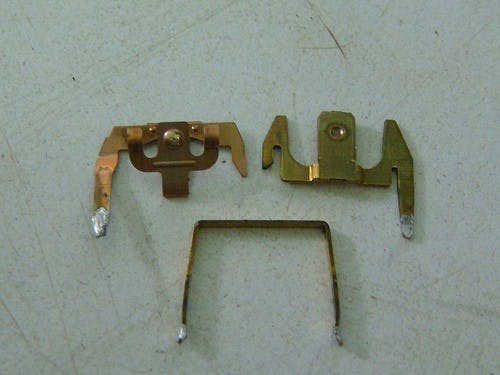

反過來 :

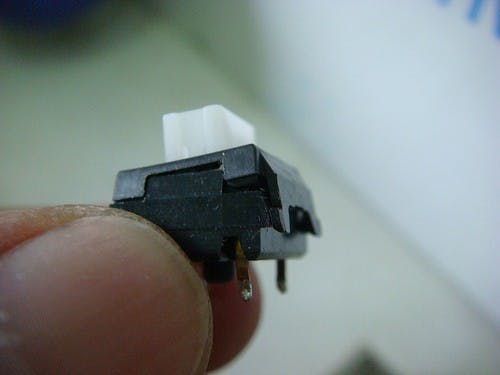

1376113eebfda668087bd803bb0d045f


底座的透光點:

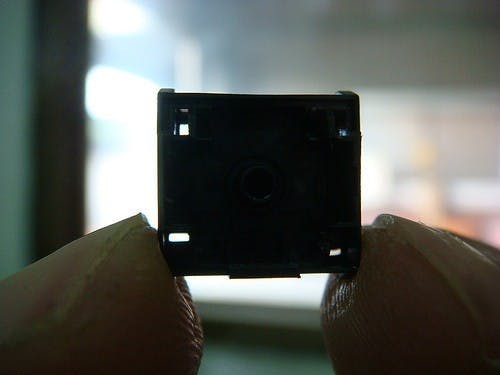

1aba01df7908a99e5f6e99109f1a2fad

--------------------------------------------------
49第一次發文報告鍵盤的拆解,不知道要端著還是要甩著,原先心中充斥許多的想法,真的逼著上來,就像上台演講一樣,半响擠不出一個字。
就先這樣耍賴,把相片貼一貼。先頂著。

趁著大家都睡了,上來丟了我也酸
