TEX Yoda 首款結合小紅點功能的60%機械鍵盤


這個案子的命名來自Star War的Master Yoda
56238ab14fd06a20ef15e505422ef0f1

在2009時,出現了Miniguru的構想揭露
Miniguru 官網
當時值得收藏的小鍵盤也就HHKB一款
可惜Miniguru在隔年宣布計畫終止

一直以來,IBM的鍵盤(尤其是在筆記本電腦上的配置)都是其他人效仿的目標
尤以小紅點這種集中雙手使用區域的功能鍵盤讓很多Geeker愛不釋手
不過IBM從未投入機械軸這塊,所以對追求手感的我們,機械鍵盤始終只有純打字功能

在去年年底,TEX發表了Yoda這個概念,並舉行了一場樣品發表會(在台灣)
這是把大伙期待已久的小紅點模組,集成到鍵盤上,並以現下開始流行的鋁金屬CNC外殼展現本體結構的美感
f79edbd568b584e5f92b1d4866e58328
圖片下側是台灣DIY高手  AR叔的杰作
若有興趣看AR叔如何打造這些60%鍵盤可以到他的AR BLOG

那麼開始Yoda的開箱

包裝配件
TEX似乎剛好把Yoda做的跟Beetle一樣長寬,所以沒開新的包裝,用Beetle的外盒來打包Yoda
e8df81926767f84e5d5f285b63f8ab6e

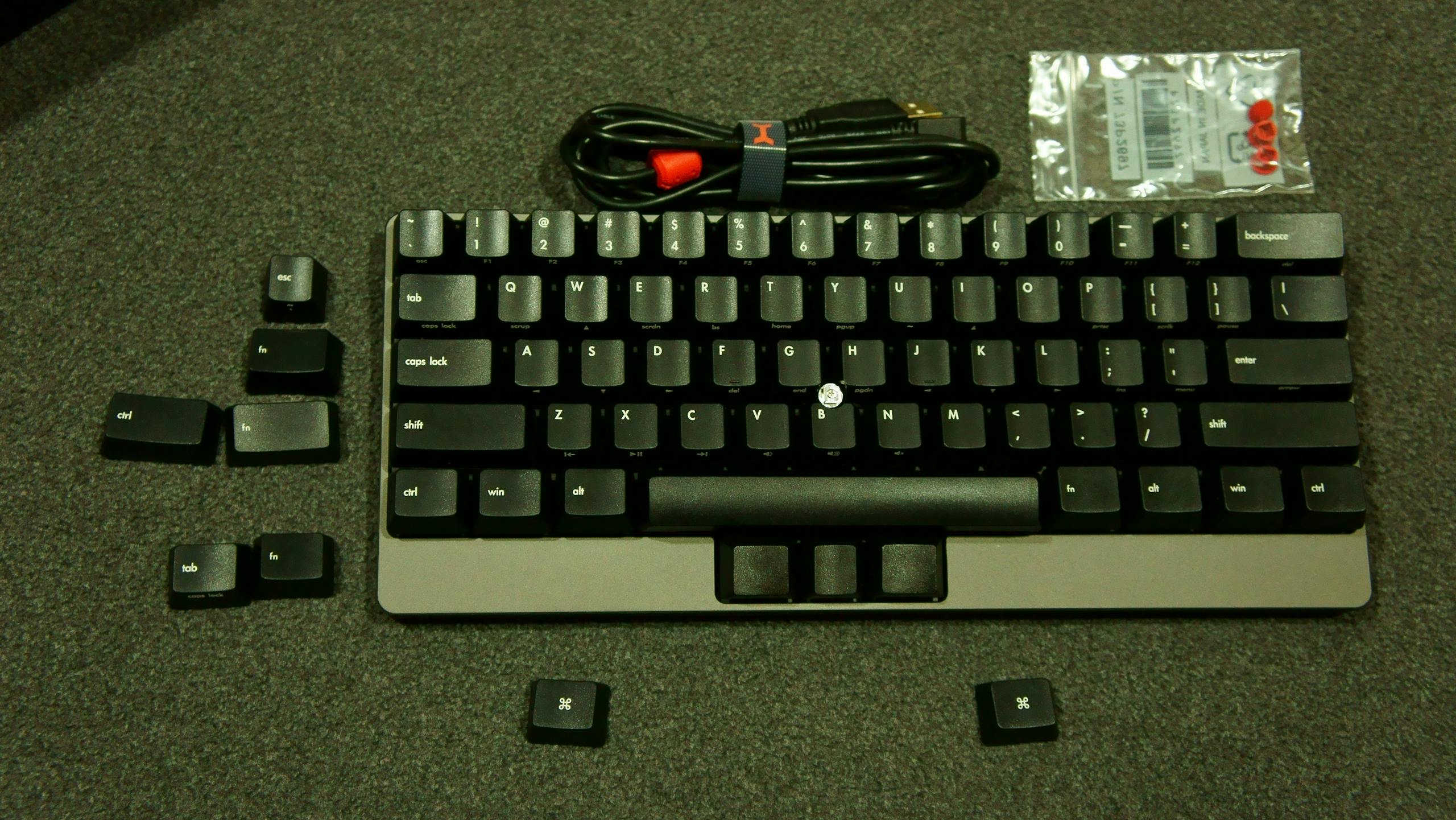

內容物除了鍵盤本體外,底下還附加了TEX專配USB線,換鍵位時會用到的替補鍵帽,三個小紅點帽套
905c0df3ea7e988dba54e1dd3ed06d29

3ecf5056f657059c07dfa43bcc80315d
我拿到的禮物是灰色版本(綠色才是Yoda這個項目的本體,只是市調不討好{:group_1:}  才追加了灰色)
c034b8c080157530fe9d443a885f20e8

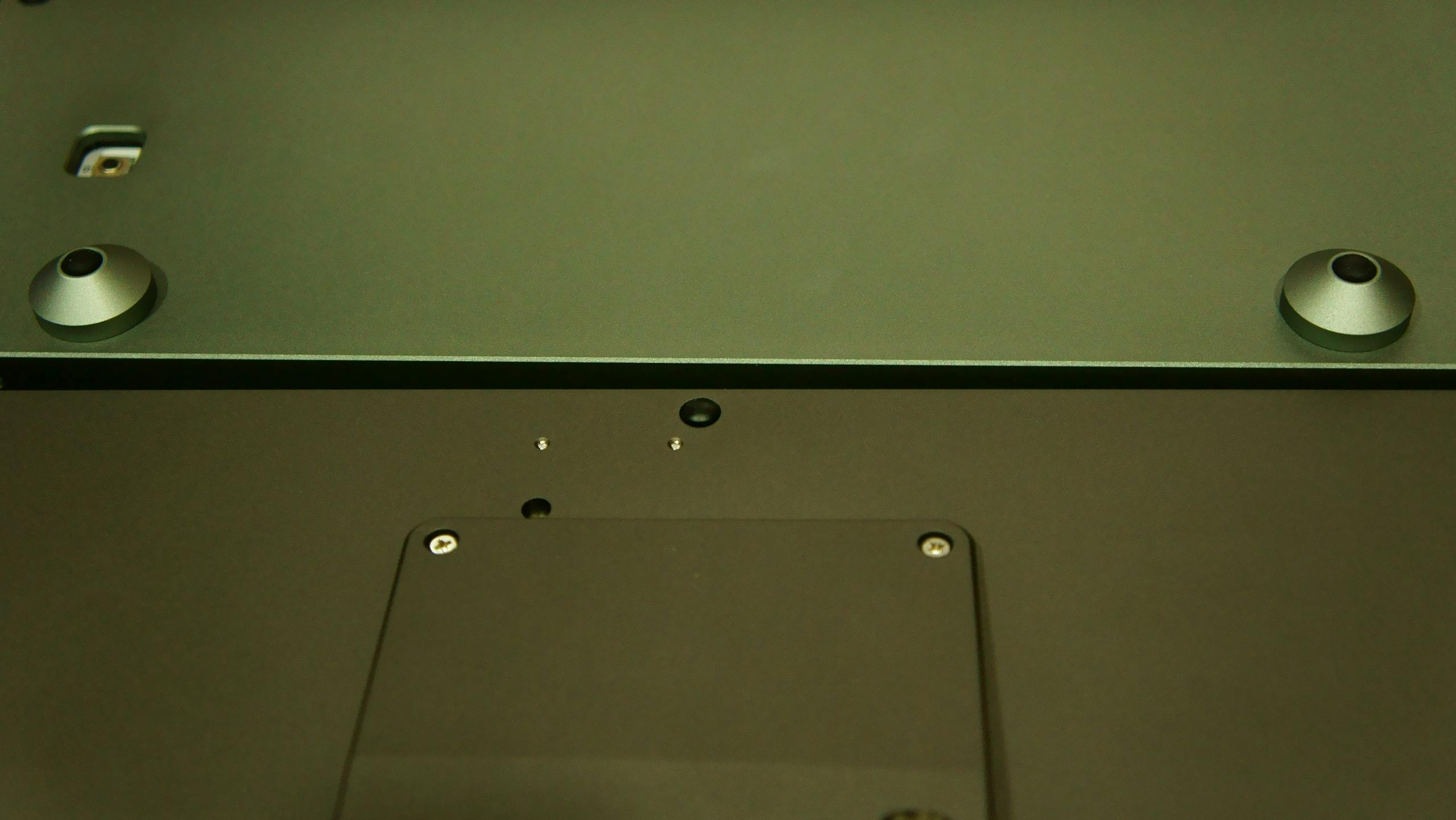

這次的灰色是深灰,有別於之前的HLKB用底殼,可以看出差別
2081e16d9f661196bc27f8ccc9ebdd64

機構設計部份

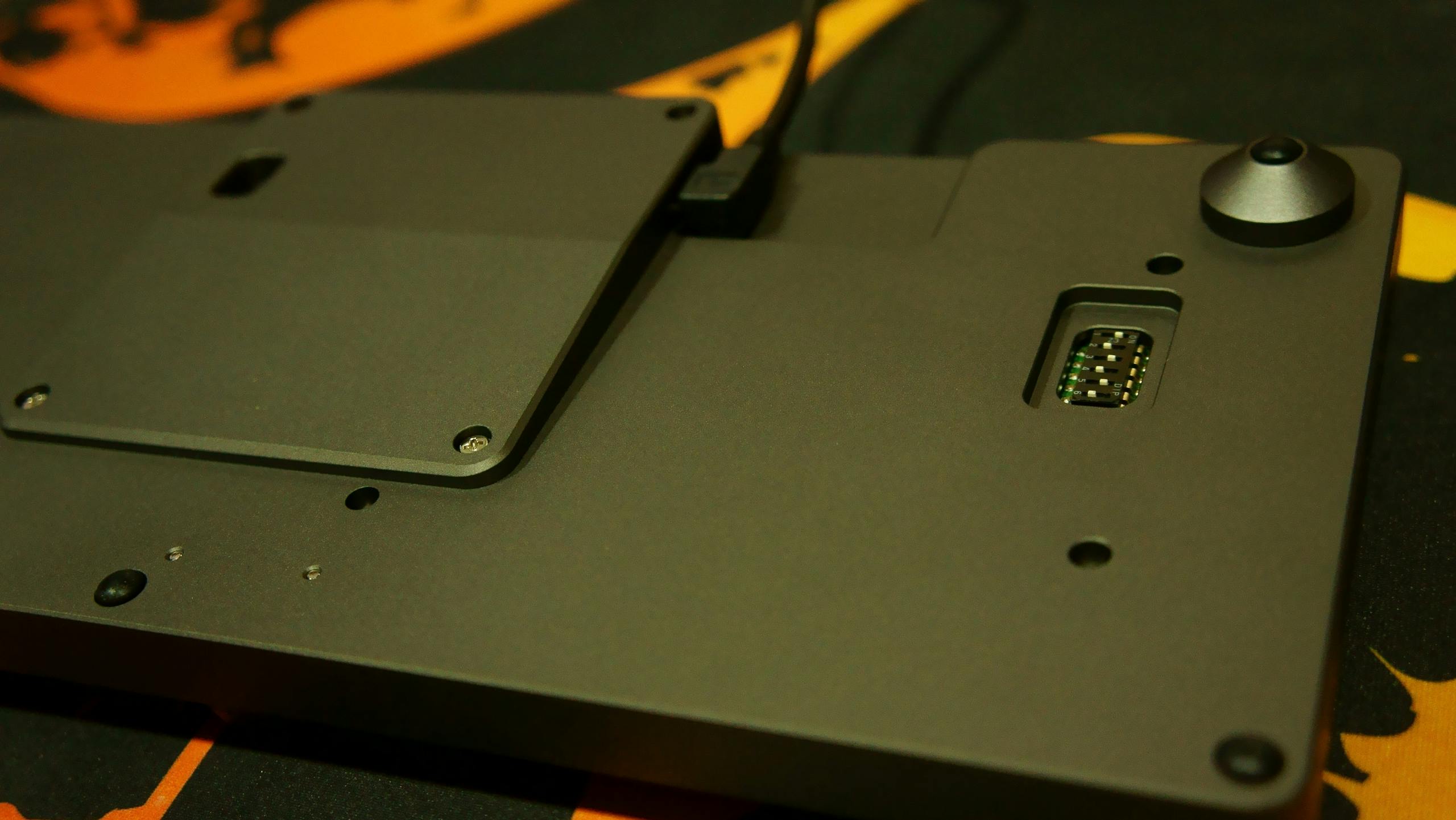

由於這個鍵盤最後連結的地方是USB HUB,這塊PCB位在下側,所以USB線出孔就變的跟以往不一樣
ccf9eecb611fde5f9e3e3061248d0527
當然附的TEX專用轉直角線可以很簡單的接上
52ed5acee07fef412e449040761a426e

不過其他牌子的直線也留有空間來轉折,圖上使用的線材為Lindy cromo mini USB
075d8c910160e758e9babb0793724b0e


鍵盤布局
很基本的60%標準鍵盤(跟之前開箱過的V60差不多),加上GHB中間的小紅點,以及底側的三個按鍵

eb38515d84f3b75e97021718fcd3c44a

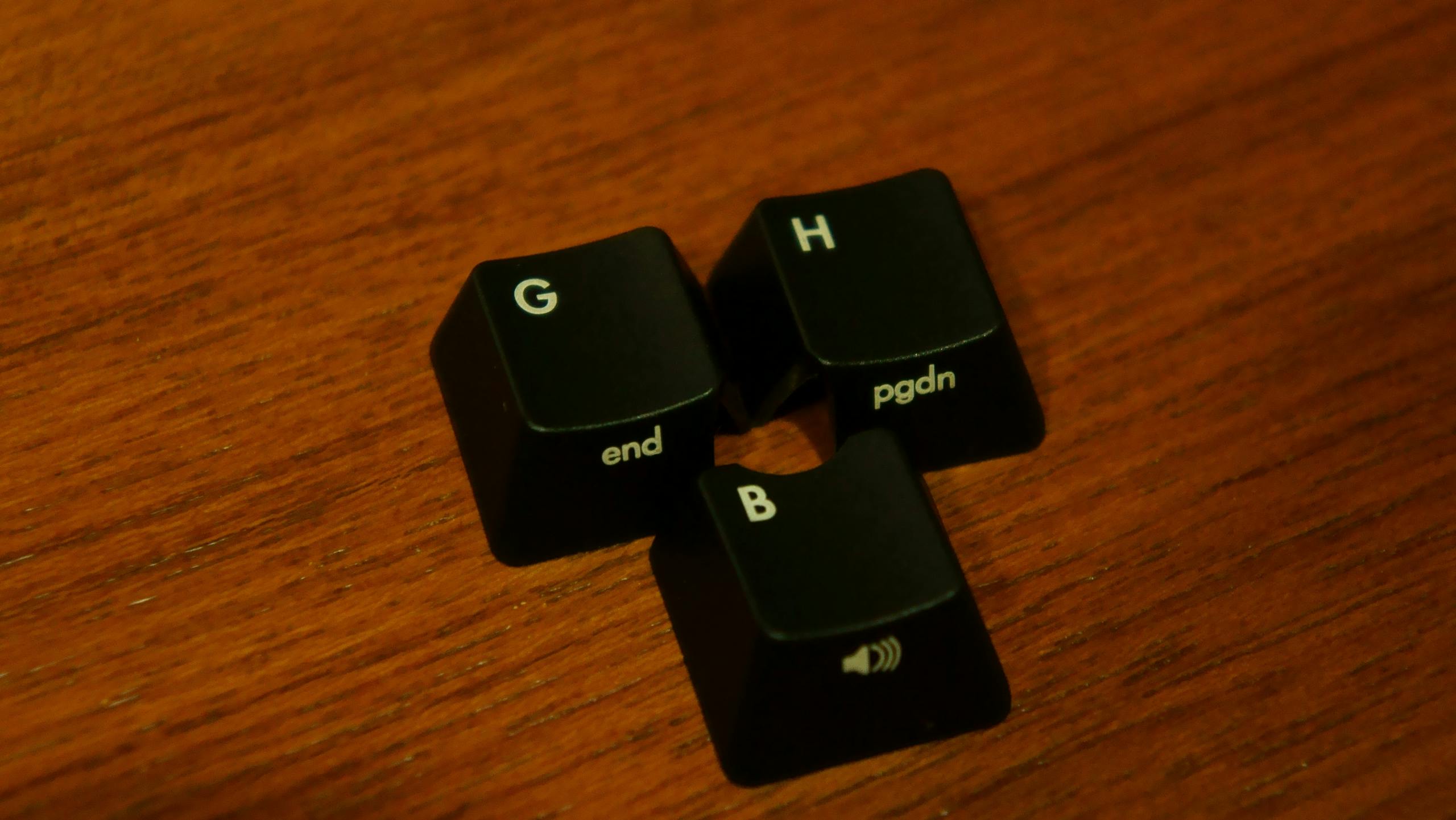

GHB三鍵是另外加工的,才能放得進小紅點

62ce91484625533772c57332b433726e


來談談底側這三個Mouse key
a1eca9db871e8504be7d0b03b9596ed6
會這樣放的原因,據我所知也是因為AR叔的經驗
他的作品都是放在側面,但是姆指去推的結果,因為施力方向與回饋,不但鍵盤會滑動,按久了姆指也會累

但成品這樣擺,在實際上使用(按壓空格鍵)就是會碰到底下鍵帽
而TEX為了降低誤按的問題,以鍵帽高度來增加高低差,上層為OEM高度,底部為原廠高度
雖然會碰到,但正常情況使用還不會壓到變成信號觸發
另外這三顆鍵為POM無刻,刻意反裝是為了配合姆指的角度

鍵盤操作及切換

鍵位表

依據背面的DIP開關來進行鍵位互換,因為變化很多,可能得照表比對

Port 1/2 為左手區功能鍵的交換,可以見到類似HHKB的布局

Port 3為ESC鍵與~`鍵的基本切換

Port 4 只交換了左WIN及左ALT

Port 5/6 則相對於1/2 ,對右手功鍵鍵做出2乘2的變化

這裡有一個怪異的點,預設布局的FN鍵在啟用arrow mode後,就被吃掉啦 ~_~
