小米電源 16000mAh 版本開箱 & 拆解

2014.11.17 10:04AM

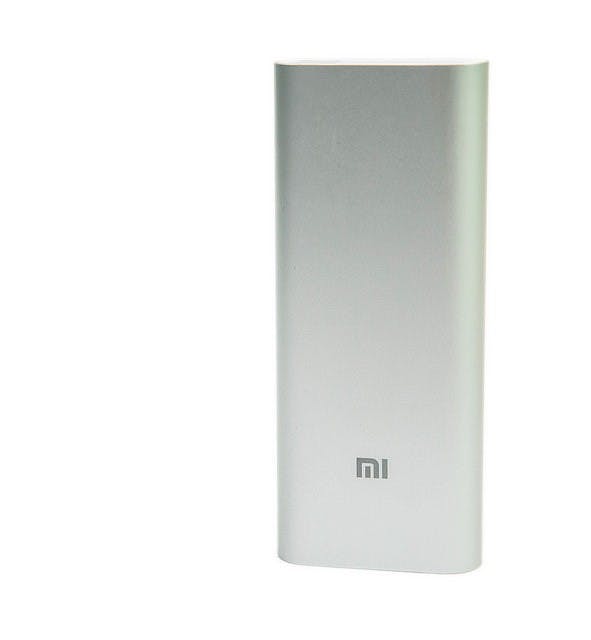

是巨大小米電源 16000mAh 版本開箱 &  拆解這篇文章的首圖

繼小米電源 10400 與 5200 版本之後,小米又推出了最新款的 16000mAh 的行動電源,可以說是目前個頭最大但電力也是最大的一款,同時採用較大容量的電芯因此相對之前的小米電源來說其電力密度也較大,台灣目前尚未開賣,之前有幸朋友在雙 11 光棍節有搶到一組,因此阿輝也來開箱與拆解給大家參考看看,定價是人民幣 129 元,阿輝在光棍節是特價加上運費大約為台幣 600 多元入手,也是非常划算!

3N4C5986
之前的參考文章:

小米電源 5200mAh 版開箱拆解

小米電源 10400mAh 版本 [開箱篇]

小米電源 10400mAh 版本(2) [拆解篇]

3N4C6009





小米移動電源 16000mAh 版本規格特色:

  • 使用大廠 LG 或是 Pansonic 鋰離子電芯 (18560)
  • 16000mAh 超大電量,可為小米四手機提供 3.5 次充電,iPhone 6 可達 5 次(轉換後額定容量約 10000mAh)
  • 提供 9 重電路保護晶片,為德州儀器最新USB智慧控制和充放電晶片,安全保護之外也提昇充放電效率。
  • 全鋁合金外殼、電源開關、電量指示燈
  • 最高轉換率可達 93%
  • 最高可提供 5.1V, 3.6A 充供電能力 (雙 Port 合計),廣泛支援各種設備
  • 輸入充電可支援到 5V, 2A 充電速度快
  • 重量 350g
  • 定價人民幣 129 元

(貼心提醒,本篇全部圖片點選都可以打開大張圖片觀看)



開箱與測試

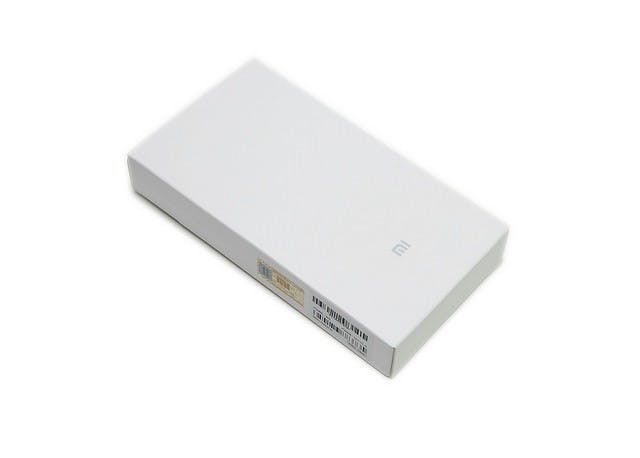

外盒大概因為成本考量吧,就兩個字『普通』,就是印有 MI 商標的白紙盒

3N4C6056

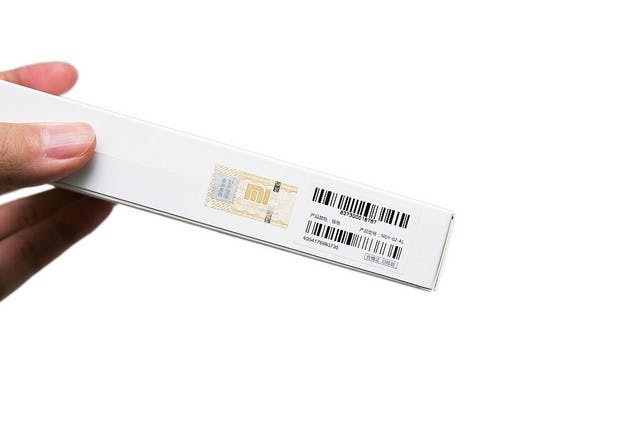

側面倒是貼有具有防盜編號可以查詢的貼紙,刮開後可以到官網輸入查驗是否是正貨

3N4C6060

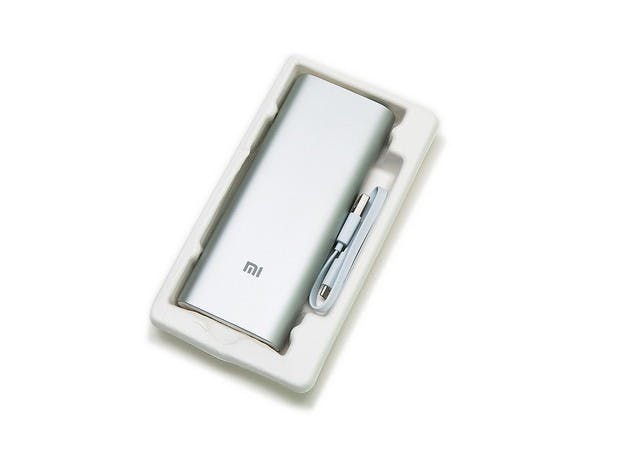

附贈一條簡單的 MicroUSB 線材

3N4C6063

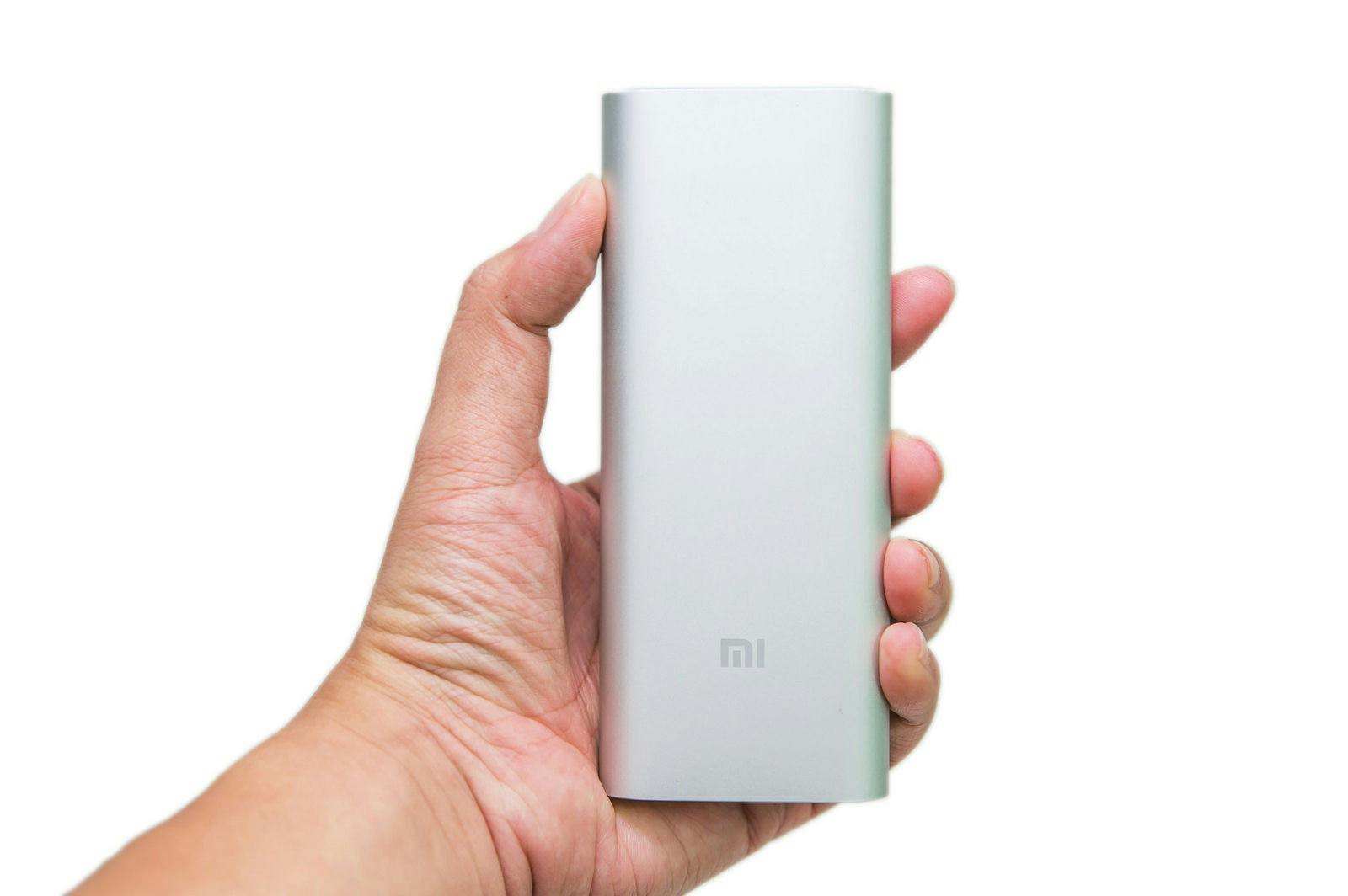

小米電源新款 16000mAh 版本長大了,不過外型方面一樣都是一體成形的鋁合金外殼,製作工藝甚至是和 Apple  一樣的製作技術,一體成形的金屬外殼的確也可以讓行動電源不論是耐用性、承受撞擊、重壓的能力都大大的提升,真的要說除了美觀之外,也是有實質的好處;另外在電池上也很花俏的設計,僅有簡單小小的 MI Logo

3N4C6005

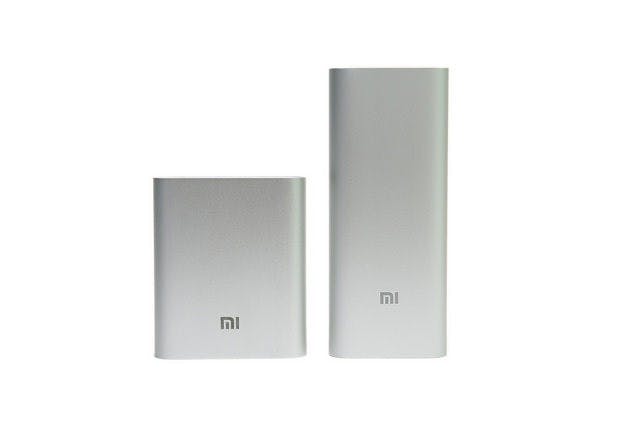

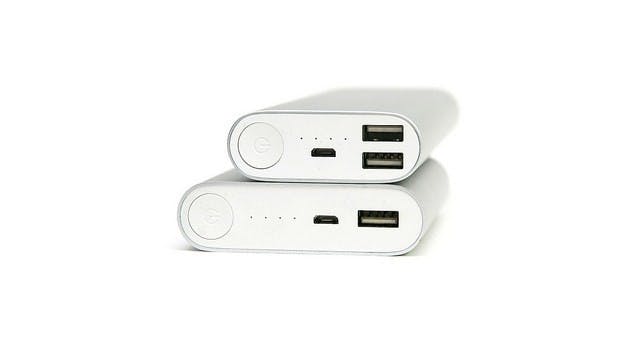

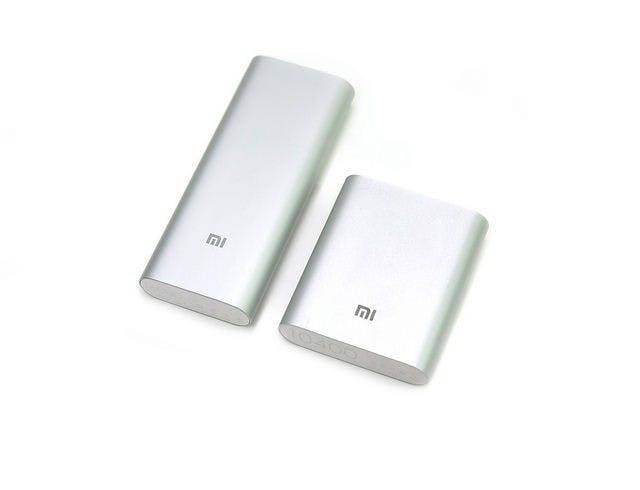

16000mAh 與最熱賣的 10400mAh 兩種版本的大小比較一下,因為小米 10400 是四組電芯,而新款的 16000 其實內部是 3 + 2 的電芯排列、因此長度較長、寬度則是較為窄

3N4C5981
3N4C6012

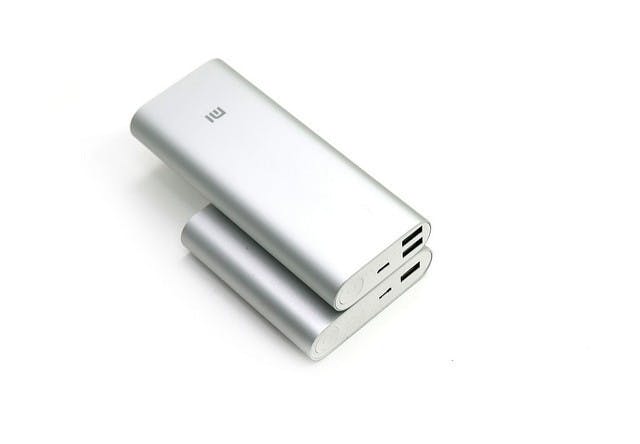

這次最大的差異大概就是升級到了雙 USB 充供電,除了電量提升之外,這個升級非常實用

3N4C5984

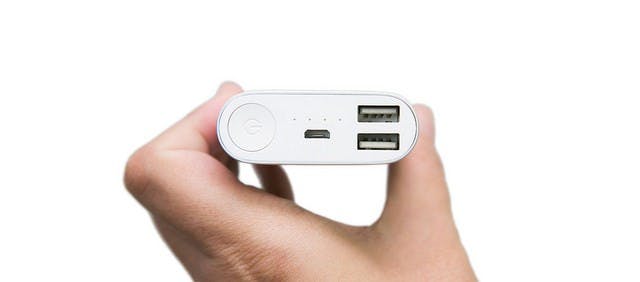

開關跟接頭也都集中同一側,這次終於小升級到兩組標準的 USB 充供電頭,每一 Port 都是最大 5V/2.1A,兩 Port 同時最大輸出可以到 3.6A (合計) ,另外還有 MicroUSB 充電頭 x 1,電源按鈕、電量指示燈;按下開關之後,小米電源也會以燈號方式顯示剩餘電量

3N4C5991

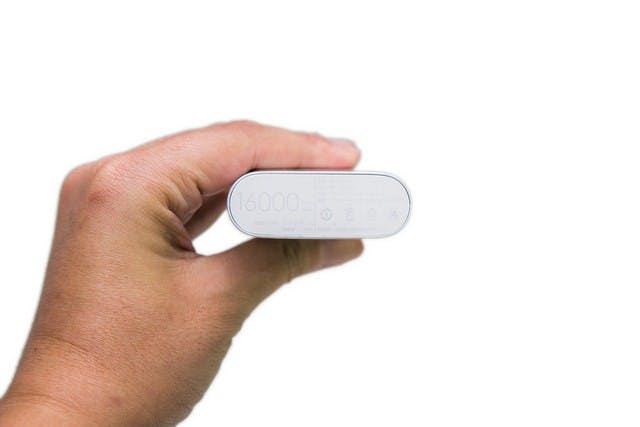

底部也是寫上大大的 16000 mAh

3N4C6003

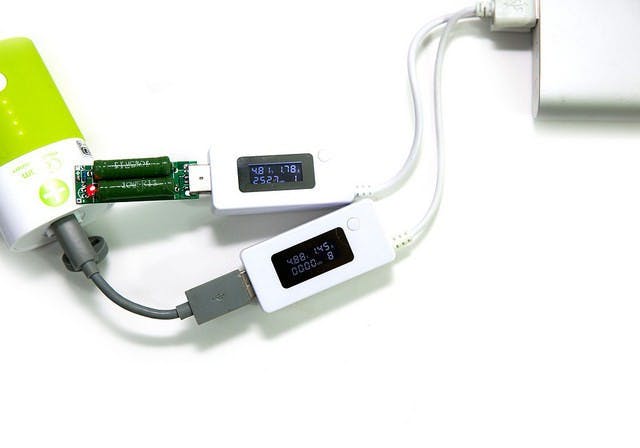

實測大致上可以雙輸出到 3.6A 沒有問題,不過單一輸出的情況下實際上大約也是最高只到 1.7A 左右

3N4C6001

拆解時間

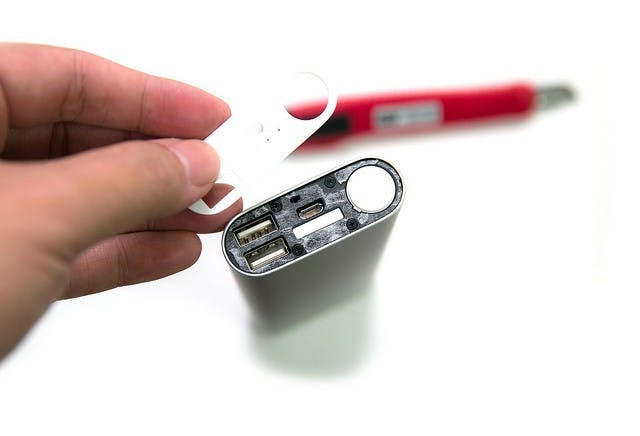

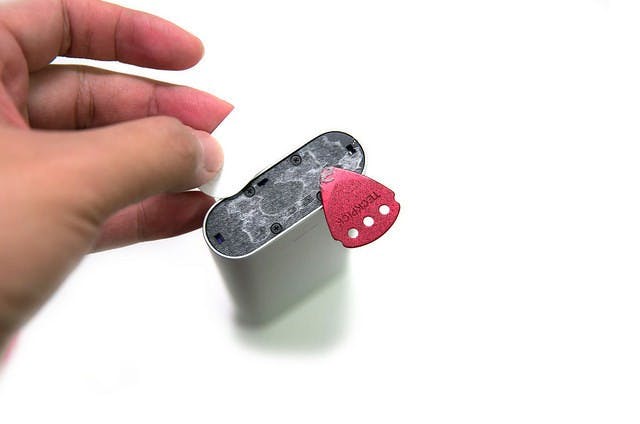

和之前的小米電源類似,上方飾版與下方面板都是以雙面膠與卡筍的方式固定,需要稍微用些暴力拆下面板,基本上要處理到完全沒有傷痕的話工作比較要挑過,阿輝是直接拿一字螺絲起子,當然有小傷痕,還好各位觀眾你們不用動手,看阿輝拆就好

3N4C6015

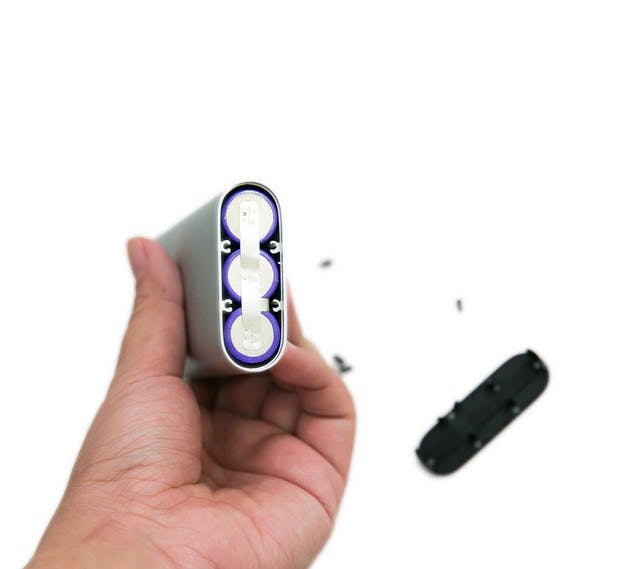

拆下面板之後就可以看到與外殼固定的螺絲,兩面都有,我們一樣把螺絲卸下(底部是絕緣防止短路的墊片),正反面各有四顆小螺絲,找適合的工具拆卸下來即可

3N4C6017

一體成形的鋁金屬殼除了質感好,的確也提供了堅固安全的保護

3N4C6018

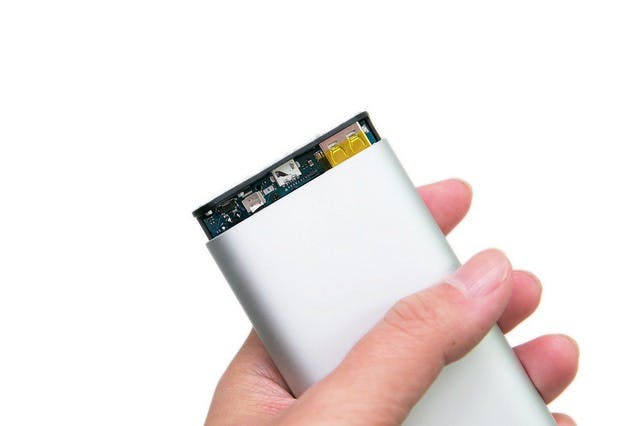

把螺絲卸下即可推出電池內部模組

3N4C6021

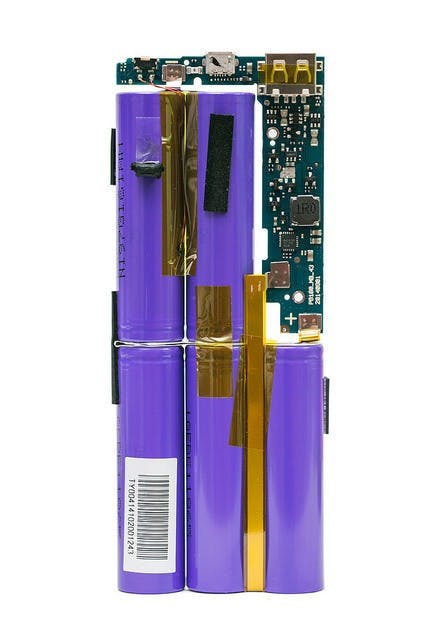

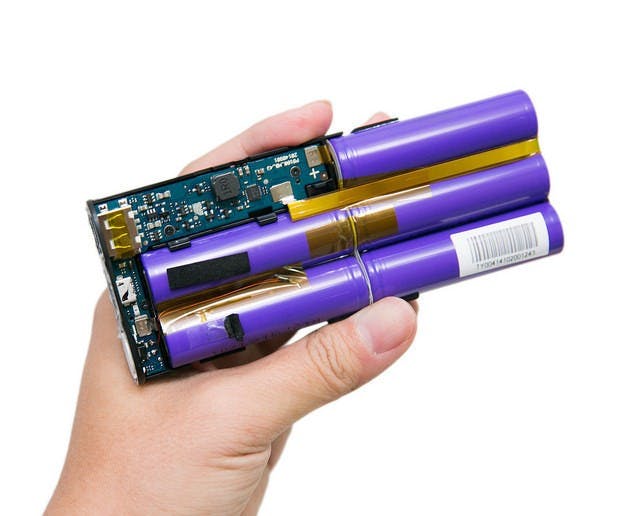

新款的 16000mAh 小米電源採用了 5 顆 18650 電池,與電路板;同時可以注意看其實設計很實在,其中有溫度感測元件藏在電池中間

3N4C6026

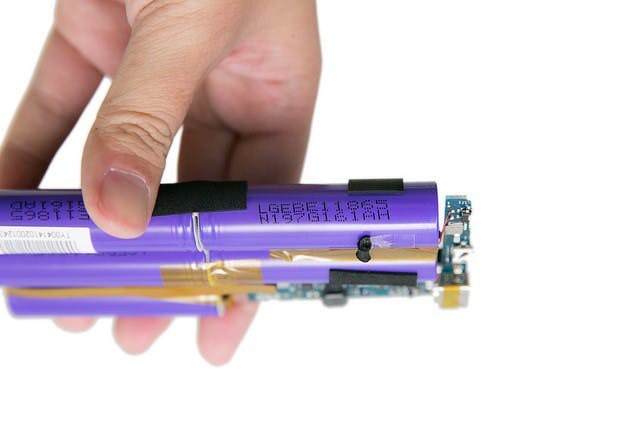

據官方資料著名這次 16000mAh 的小米電源有使用 LG 與 Pansonic 兩家的電芯,阿輝手上拆解的這組是 LG 的電芯

單顆應該是容量 3200mAh,不過這組 LG 電池的資料阿輝 Google 沒有找到就是了,型號為:

LGEBE11865
N197G161AH

3N4C6029

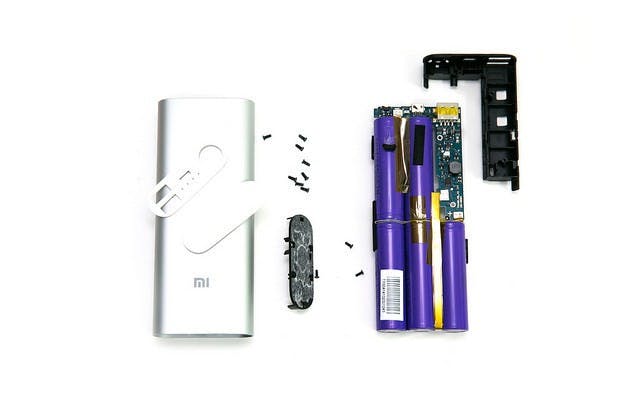

▼ 全部零件樣貌

3N4C6027

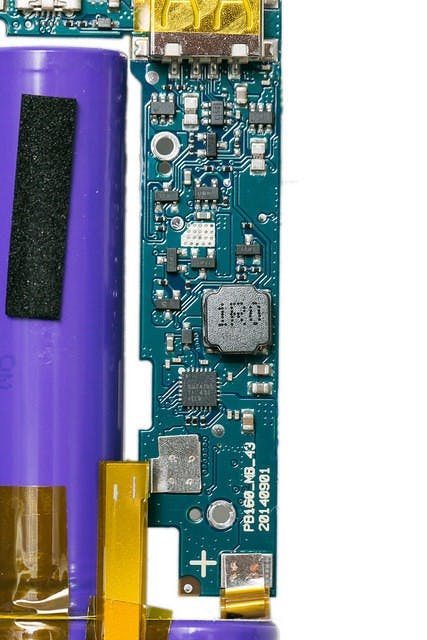

▼ 左邊有 TI 德州儀器 BQ24195 電源控制晶片,主要是相關輸出入的保護,相關細節也可以參考 http://www.ti.com/product/bq24195支援九種保護:輸入高壓保護,輸入防反保護,輸出過流保護,輸出過壓保護,輸出短路保護,電池過充過放保護,電芯PTC保護,充電/放電溫度保護

3N4C6038

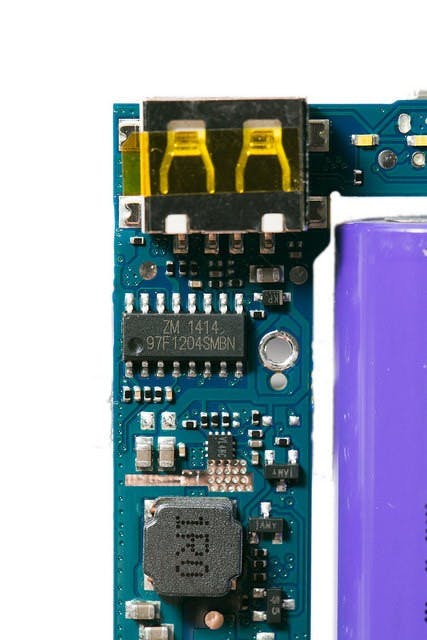

電源控制晶片則是 ZM 1414 (之前為 1405)

3N4C6048

正反面電路參考

3N4C6032

3N4C6033
