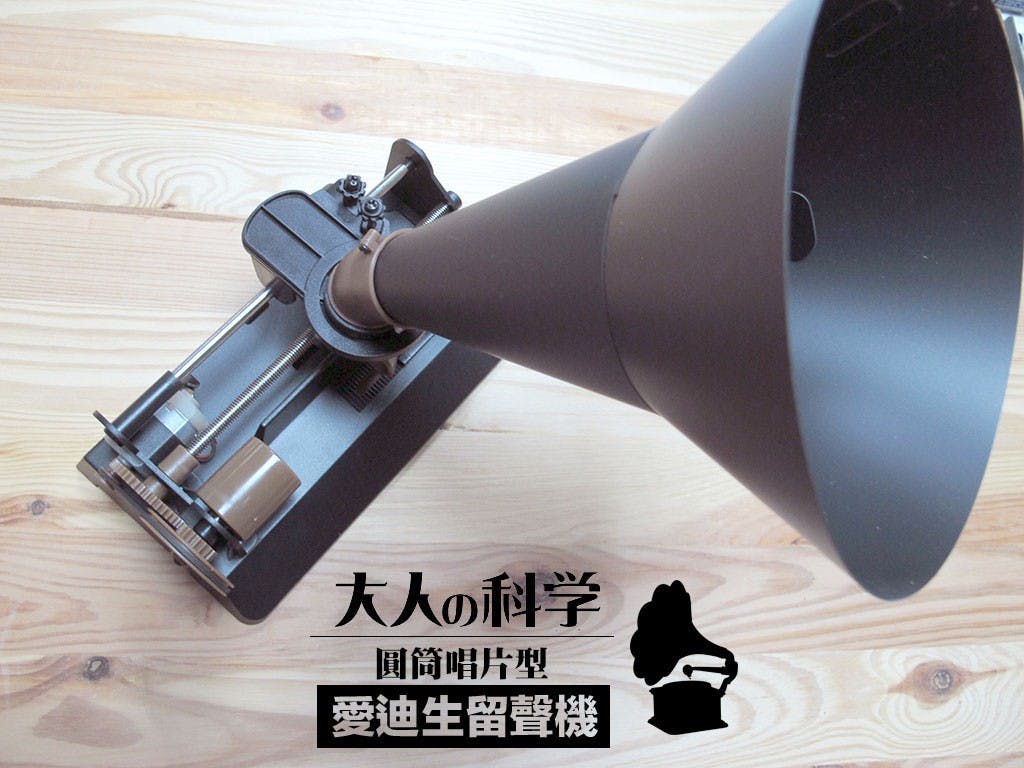

是體驗復古留聲機的魅力 - 大人の科学【圓筒唱片型愛迪生留聲機】這篇文章的首圖

想買產品的人直接點右邊連結跳轉喔,請進>> [限時79折優惠中]大人的科學09:圓筒型愛迪生留聲機




說到留聲機的歷史,可以追朔到 1857 年,由法國人 Leon Scott 所發明的聲波振記器,算是最早的錄音機,不過因為無法重現聲音所以不算是成功的發明,直到大家耳熟能詳的愛迪生發明了留聲機,並且成功的錄下了愛迪生因測試而朗誦的 Mary had a little lamb 歌詞,成為人類成功留下聲音並且可以回放的開端。


愛迪生所發明的留聲機,主要原理是將聲波轉化成金屬針震動的能量,並利用金屬針將聲波刻在包有錫箔紙的蠟筒上,這樣一來回放重播時,金屬針便會沿著蠟筒上的刻痕重新行進,倒轉的聲波便會從連接上的大喇叭播放出來,和印象中的黑膠唱片使用方式有一點神似,只不過在當時那個年代,去唱片行買的不是唱片,是一個一個沈重的蠟筒。

不過蠟筒所撥放出來的聲音實在稱不上是音樂,最多就是像連接不到訊號的廣播沙沙聲,在現代的眼光看起來實在很不夠力,但是在 100 多年前這可是非常了不得的技術!大人的科學藉由蠟筒的構造,重新讓我們回味 1900 年的高端科技,錄製成功時,可是會感受到愛迪生當時的感動心情啊!
d34de4f892b4686e062b0f9f9387f51d
a09f6cfb2a1f93cb526e688e29f7c652

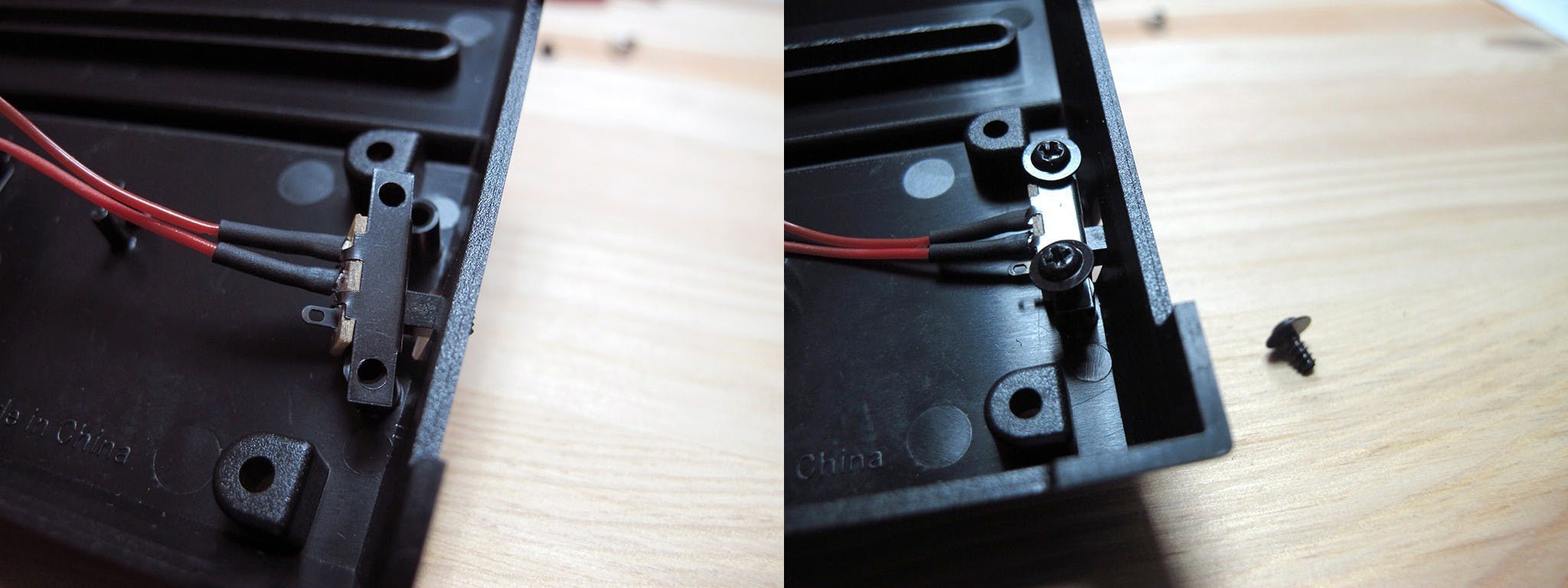

打開包裝盒內的材料,其實結構不算複雜,只要仔細對應說明書上的資訊,就可以如官方所預期的一小時內完成傳說中的愛迪生留聲機;組裝開始,先取出本體以及開關接腳、馬達,將開關放好後螺絲拴緊即可(使用的是扁頭螺絲)。
87f4c998480b3c5fba1aeee13478da73
834f518c5b787fdd265fa4c6652e70c0
a9ac72d057063fb75aea204e7745d009
2fb75f61fb4d7ee5b1296dba01f9aeae

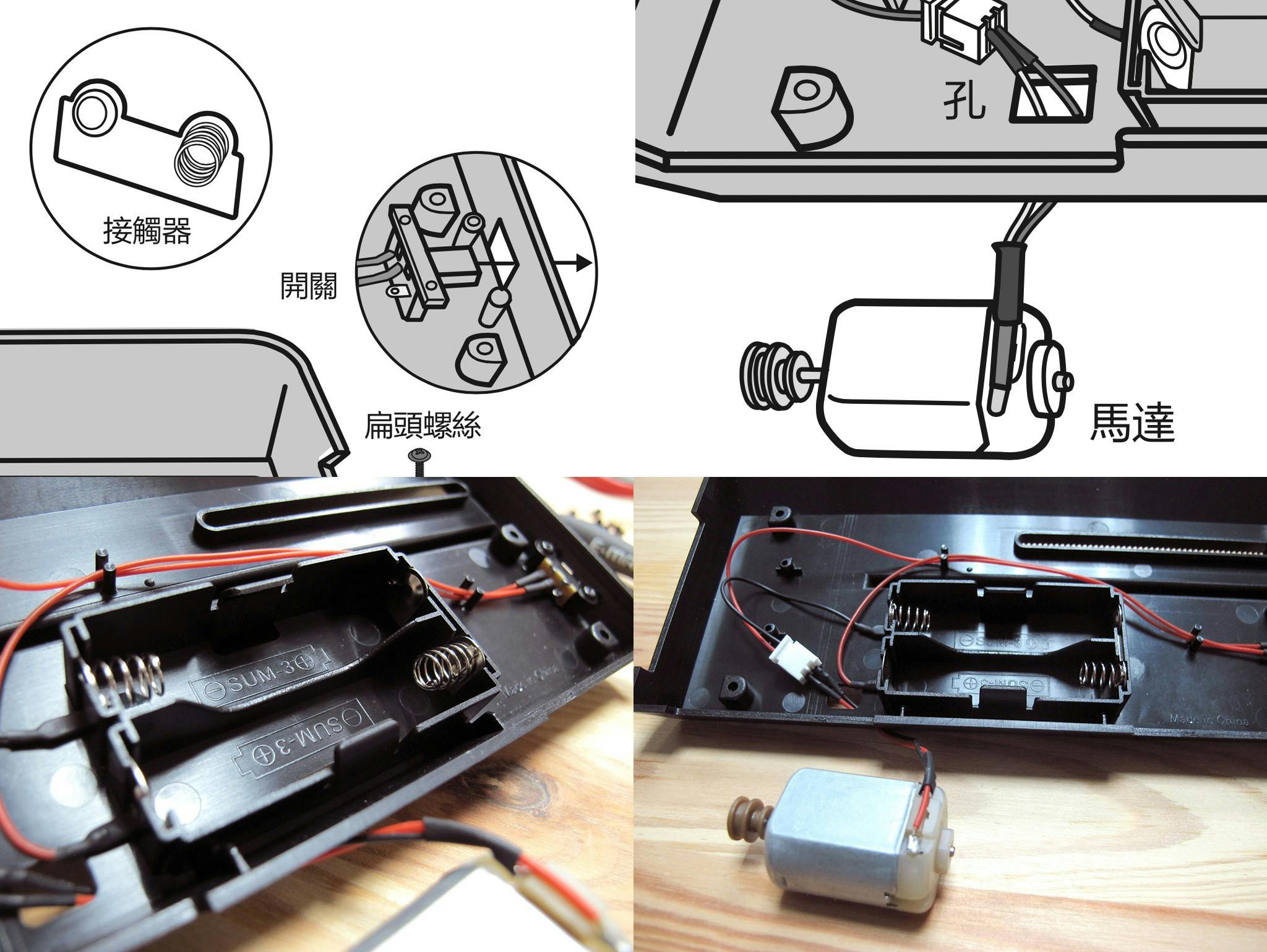

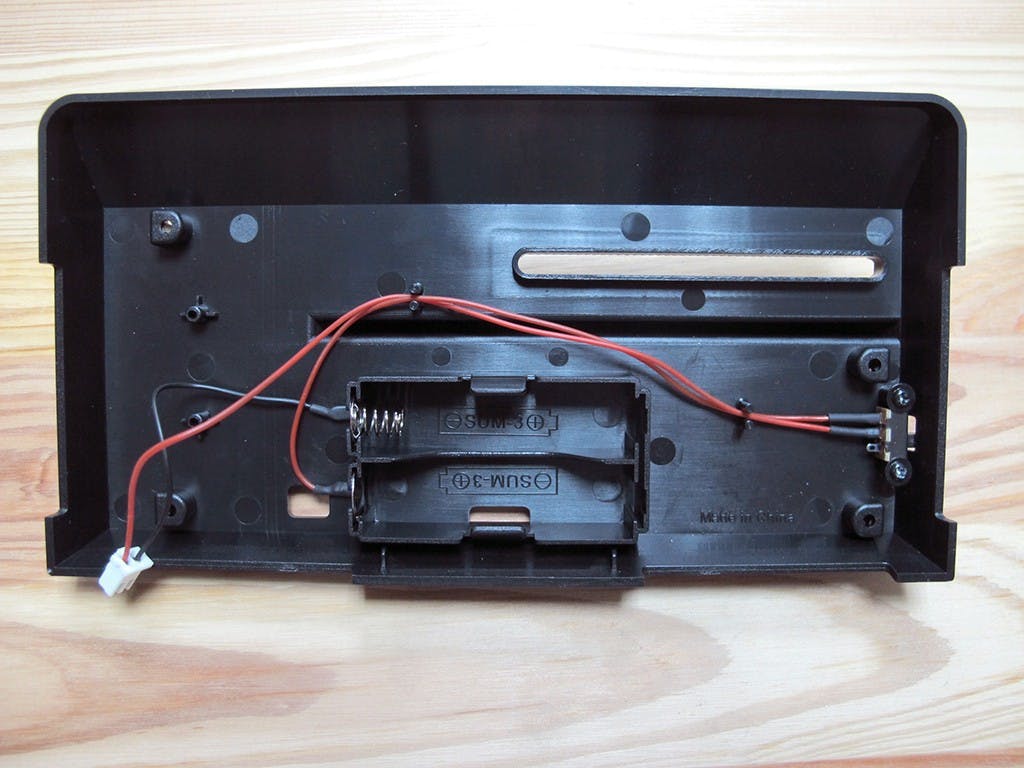

接著將接觸電池部分的接觸器,如圖示將接頭部位往正確的方向凹折,線路調整好,就能進行安裝馬達的步驟。
3a2fe2017bf9a46de808ff964d1edda0

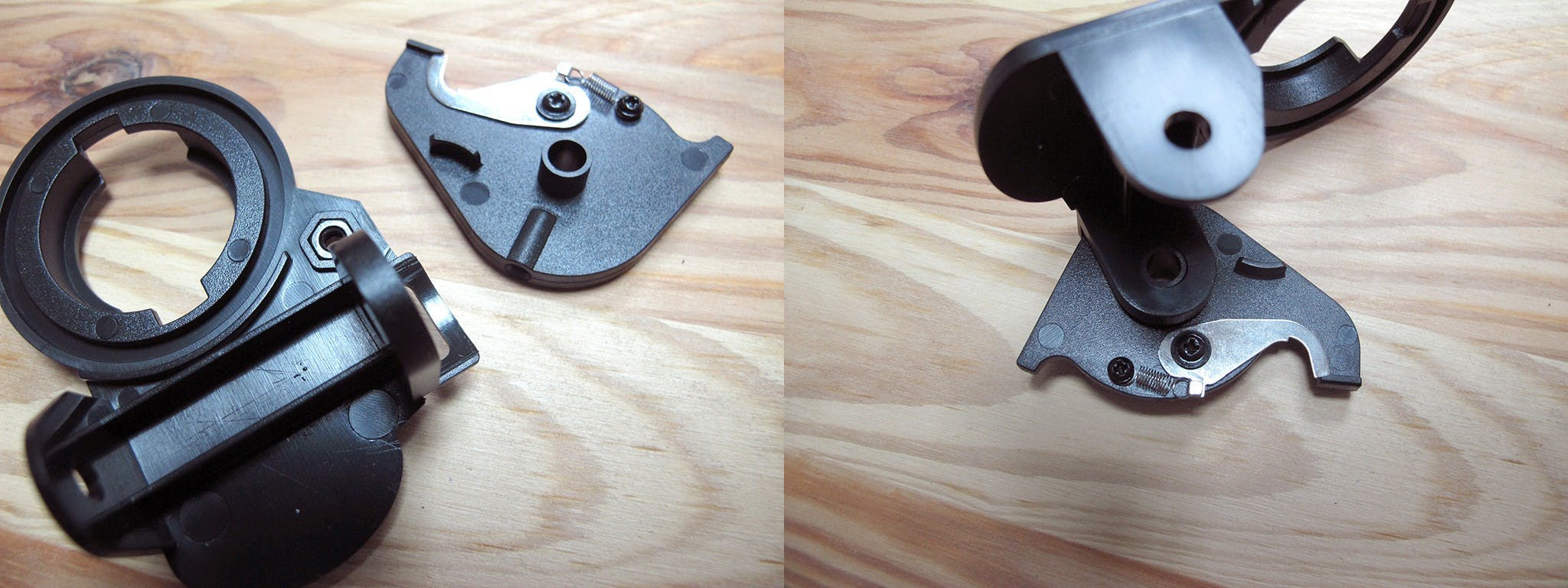

音箱承軸的部分稍微複雜一點點,首先,需要將比較長的小螺絲裝進正確的孔洞中後,讓六角螺帽緊緊的卡進六角孔內,接著將螺絲取下備用,一定要確保六角螺帽有穩固的卡進去才算是完成該步驟。
11c36caf2e863f281a227c5125d2f895
695a006ec185bb38563b5d8ccee34d41

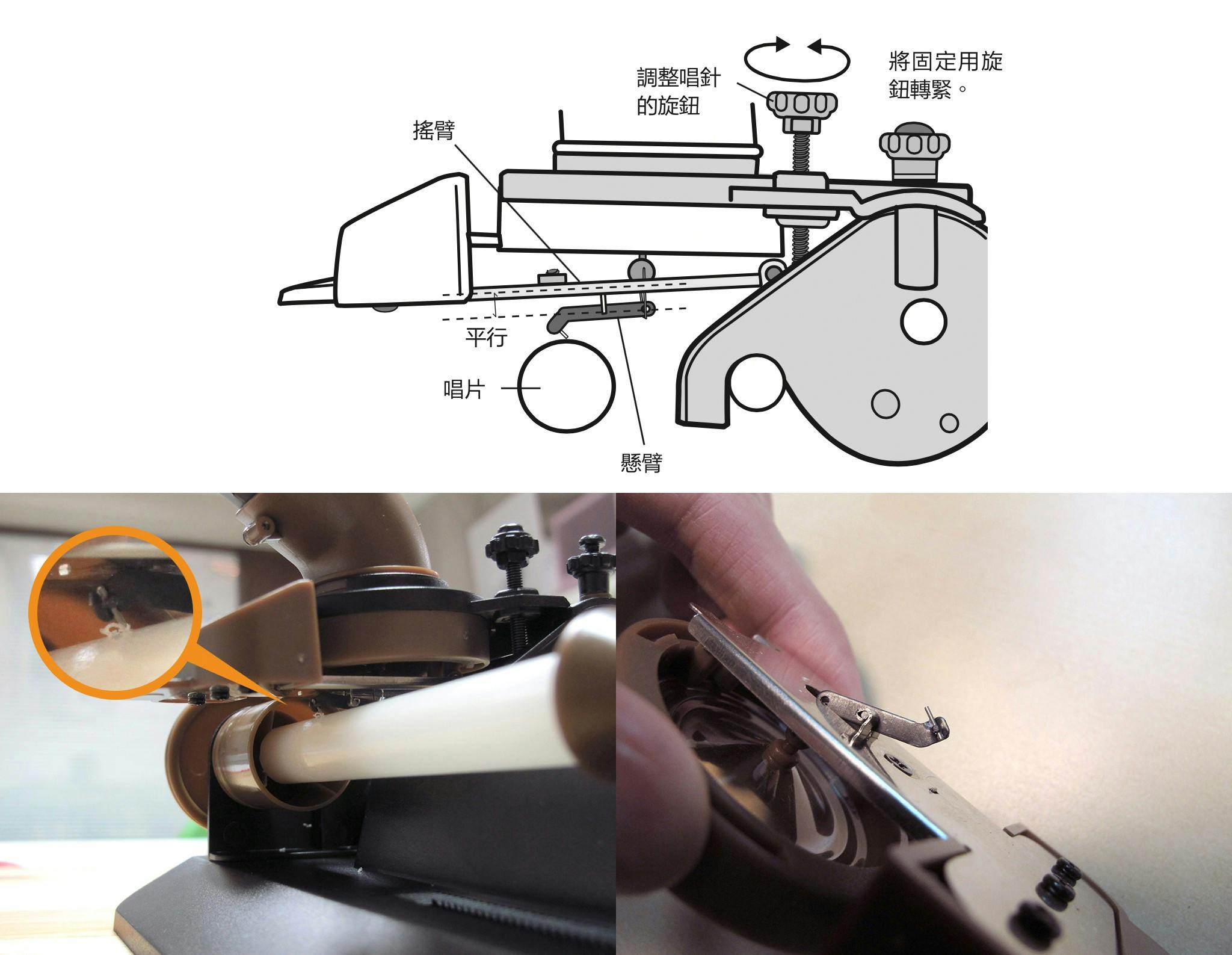

取出調整裝置後,正確的與音箱承軸組合在一塊,並且依照說明書指示,將螺絲、螺帽、固定用旋鈕和墊圈,正確的順序拴在音箱承軸上,上方的孔洞也一樣按照旋鈕、螺帽和螺絲的順序拴上,在這個部分不需要拴緊,因為之後還需要做調整的動作。
55feebec41611d298999693ed3ed235c
911633ec5bfe9df4283743aaf92e43b7
2c2c7878b94834367943f73f263e2a28

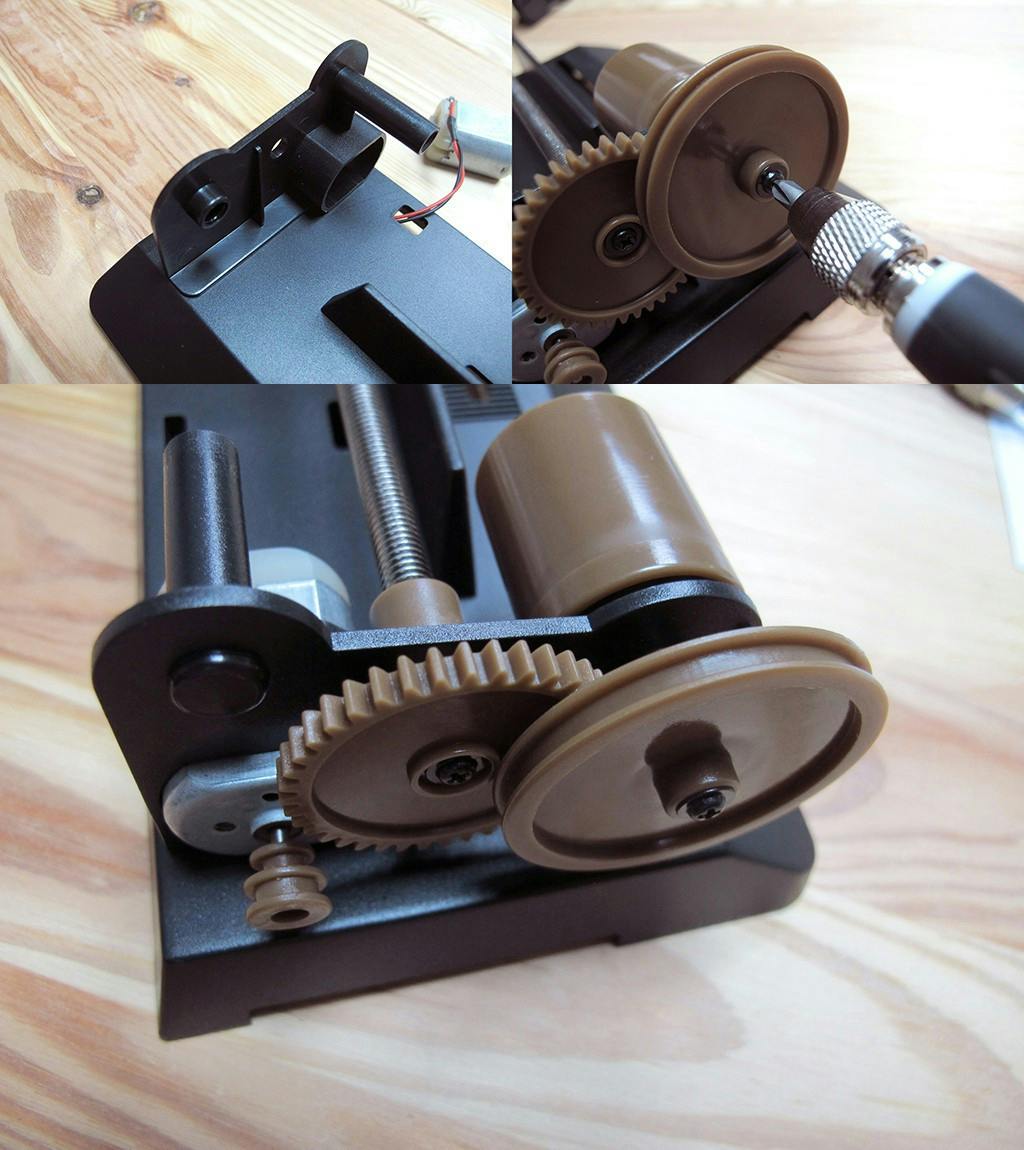

側板放上本體後,下方用螺絲鎖緊,將馬達塞進側板中,接著將齒輪與大螺栓、大滑輪與傳動軸、唱片固定器依序安裝完畢後,將音箱承軸套進傳動軸中,最後放上右側版,即可以完成如圖所示的樣貌。
6a8bd5376ac1283ccdd45faf29ba87f3
唱片承軸的部分需要比較小心一點,因為在安裝彈簧時,很容易就把螺絲彈不見,除了這個小細節需要注意以外,組合程序還算是十分簡單好上手。
7acb5225cdb094844747ec185c34c627
3962579db683de9f7de84e598a6f8358
16c5c7a497e972514b532a724f966e88

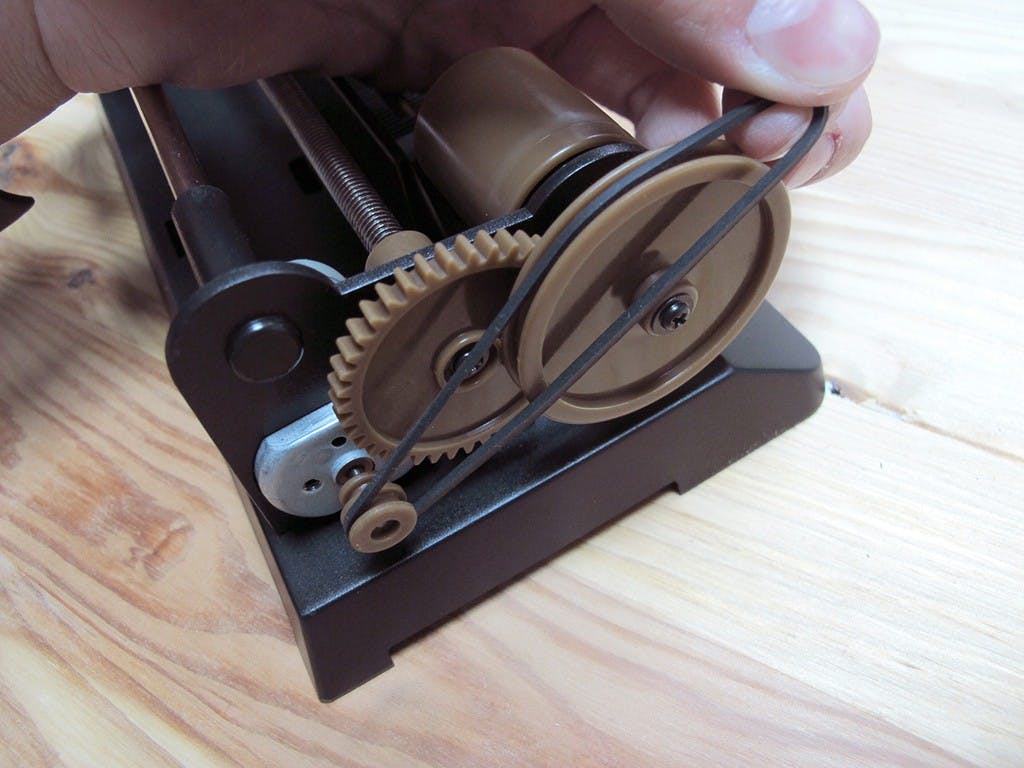

將傳送帶套上大滑輪與馬達上的外滑輪處;喇叭組合好後,將喇叭肘套上喇叭細口處,並使用螺絲拴緊,最後套進音箱承軸中,即完成了留聲機的基礎架構啦!
e82afbf76b6cc50a3924281f83e6e391



『準備錄音』
660ebac4c77615fd5d5a1b3f9667d397

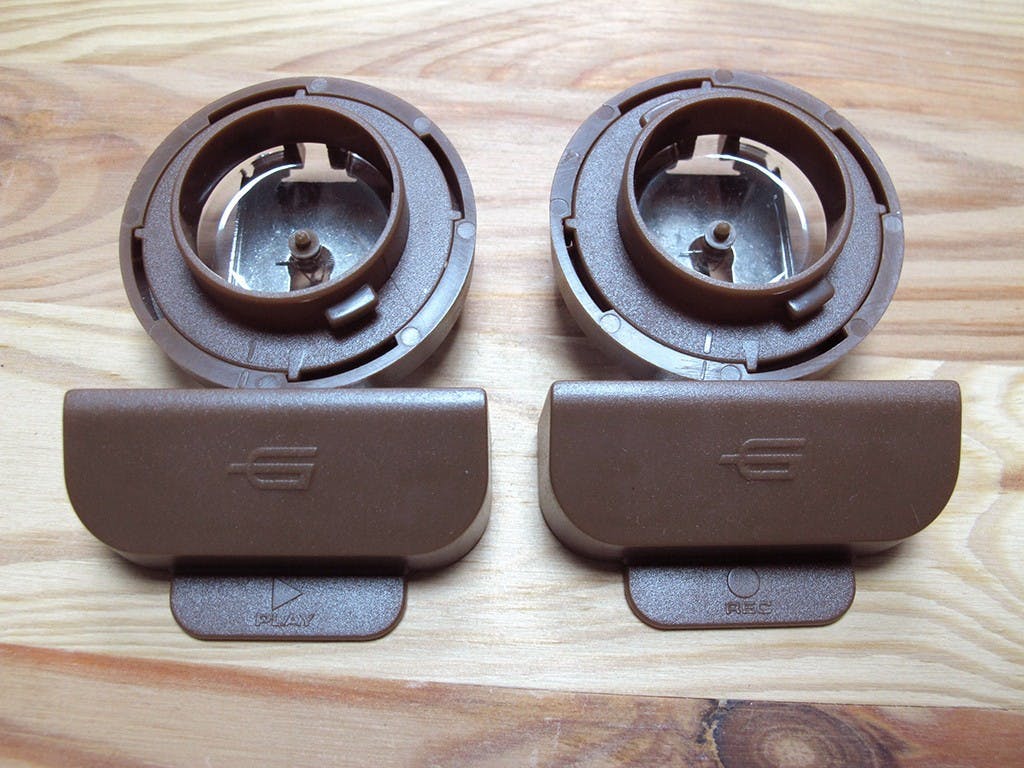

錄音及播放的音箱各有一個,上面的金屬針構造也有點不一樣,不過因為差距實在太小,所以特別上上面製作了清楚明顯的圖示,寫著“REC”及“●”圖案的為「錄音用」,寫著“▲”符號跟“PLAY”為播放用。
d700a15419fb01180a2e297c41059057
1a29bee6b76c04553d72d6da5d46e3e4
da2aec417dc96b92f1bd812c23f399a2

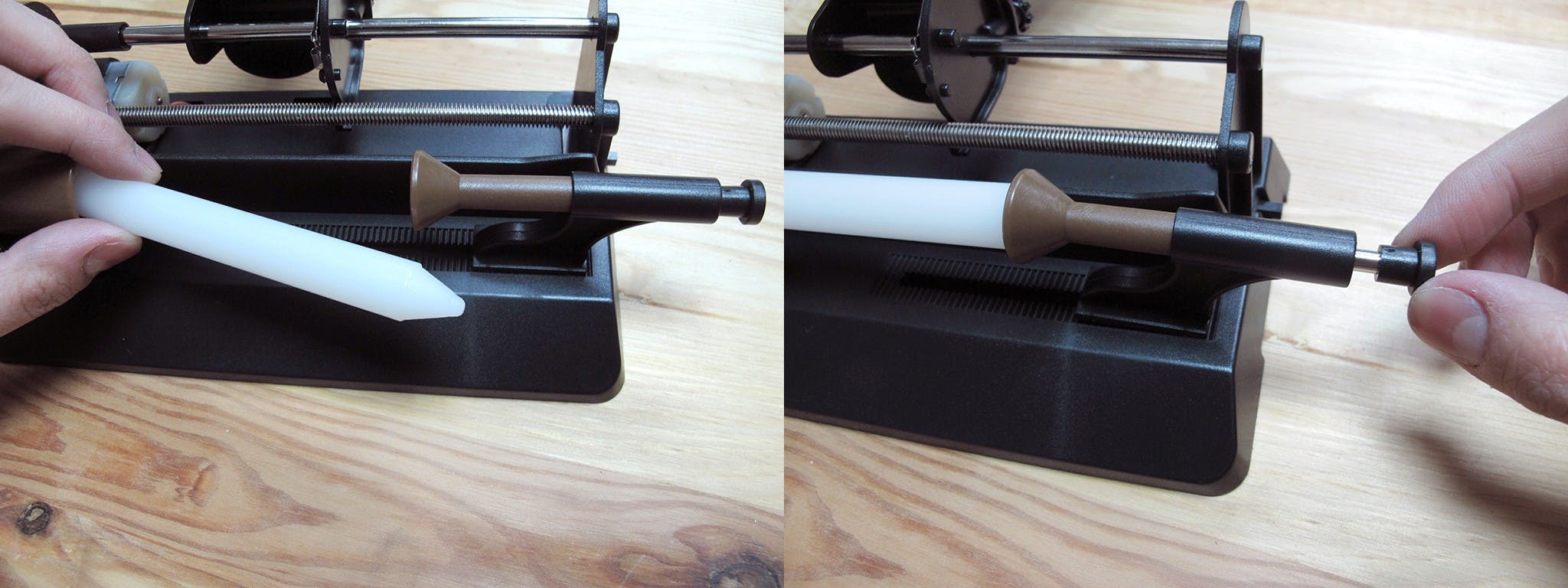

錄音開始,先將寫個 REC 的音箱裝上,然後圓筒型唱片也裝在正確的位置,在開始錄音前,要先確定管表面是否光滑,因為如果有凹凸不平的話,金屬針很容易卡住,便會無法順利行進造成錄音失敗,在這之前可以利用附贈的刮片將蠟管表面凹凸不平的部分削除。(小技巧: 全新的管如果表面沒有太嚴重的凹凸不平,建議可以直接使用,錄失敗想重來,建議用新的管再來,若用過的管想重覆使用時,要盡量刮得圓滑,才會錄的好喔。)

ec0e6f17f9682adae741d417ed76c4d8
43af8d65546baeb170d21191201c7f46

放上錄音用音箱、以及接收蠟屑的紙片後,就可以開始錄音了,記得口部要靠近喇叭收音才會順利,盡量大聲清晰,錄好的效果也會越好。
974378438b40fb26df6c0f468f829a8e
f05465831a0a102643f76cd4fd7d7f17
最後錄好的蠟管會像圖片一樣,有個凹凸不平的軌跡,這就是聲波具體化的樣貌,如果不滿意的話,就用附贈的專屬修邊器把不蠟管修整成平滑的樣子。能夠一步一步製作到最後,並將聲音留下來的經驗是十分特別的。

想親自錄下自己的聲音嗎? 這邊請進>> [限時79折優惠中]大人的科學09:圓筒型愛迪生留聲機

3/18~3/24 首賣預購優惠 79折,只要1185元,錯過了就只能買原價 (1500元) 喔。
