為高解析影像與行動市場布局, VESA 介紹新一代 DP 1.3 以及 DisplayPort Alt Mode over USB-C

2015.06.11 02:59PM
1764
是為高解析影像與行動市場布局, VESA 介紹新一代 DP 1.3 以及 DisplayPort Alt Mode over USB-C這篇文章的首圖

為了高解析影像,各大傳輸協定陣營也投入新戰場宣布新的規範,而美國視訊電子標準協會 VESA 也在今天介紹即將於近期問世的全新 DisplayPort 1.3 、針對嵌入顯示器輸出的 eDP 1.4a 協定,還有著眼 USB Type-C 在未來超薄與手持設備的潛力,介紹 DisplayPort over USB Type-C Alternate Mode 。

e4581a02b63ca0b5dc4bf72743113ea8

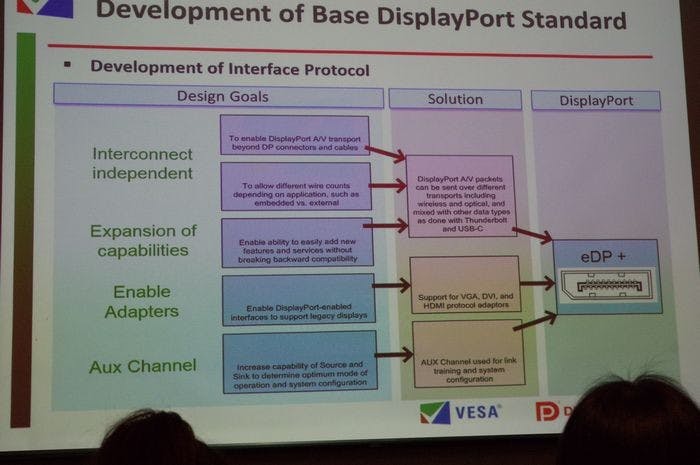

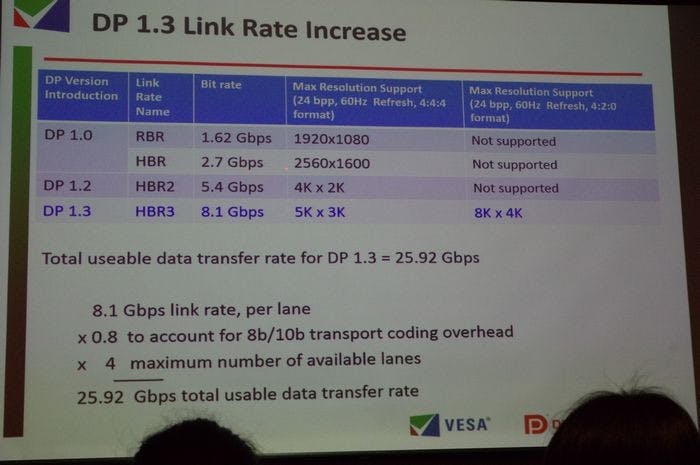

DP 1.3 是在去年 9 月所公布的新一代標準,採用每通道可達 8.1Gbps 的 HBR3 連結,足以輸出達 8K x 4K 的解析度,同時具備高達 25.92Gbps 的總頻寬,預計今年中開始進行設備驗證,並預計 2016 年能看到搭載此標準的設備。

bb3d51698ebb6a5bd42654c6afc3d2ed

d7014b592c2b2c99a9ef67e7a774d335

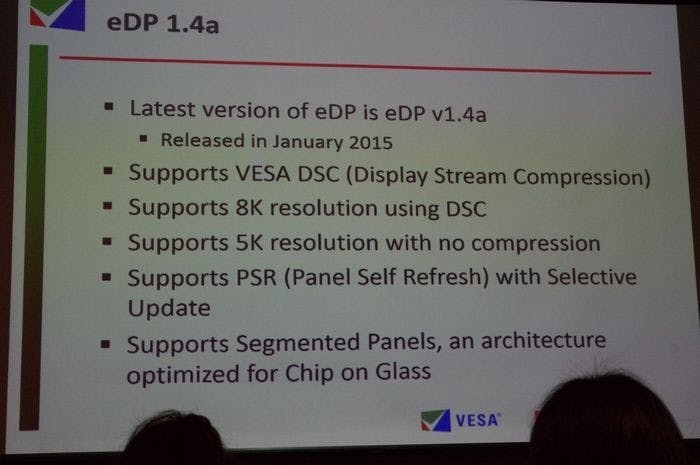

至於基於 DisplayPort 1.3 的 eDP 1.4a 則是 VESA 用以挑戰目前常用的 LVDS 以及 MIPI 協定的嵌入式面板輸出標準,主打在 2K 以上解析度能夠比起 LVDS 有更好的輸出表現,並且相較於 MIPI 不僅在功耗已經不遜色,同時也由於基於 DisplayPort 1.3 協定,固可支援 HBR3 、 DSC 1.1 版,足以支援達 8K 解析度的嵌入式面板,另外透過 DSC 標準降低資料傳輸所需的頻寬藉此減少線路數量,還可降低顯示器畫面暫存容量。同時 eDP 1.4a 還導入 MSO 分段面板顯示,透過 eDP 的四個通道將輸出畫面切割為 2-4 個獨立區塊(視輸出解析度,低解析度下分割為兩區塊),能藉此提高高解析度顯示器整合度,同時可個容納一個整合驅動面板的時序控制器。

d4b2979b73c06b888b42ea786ace5177

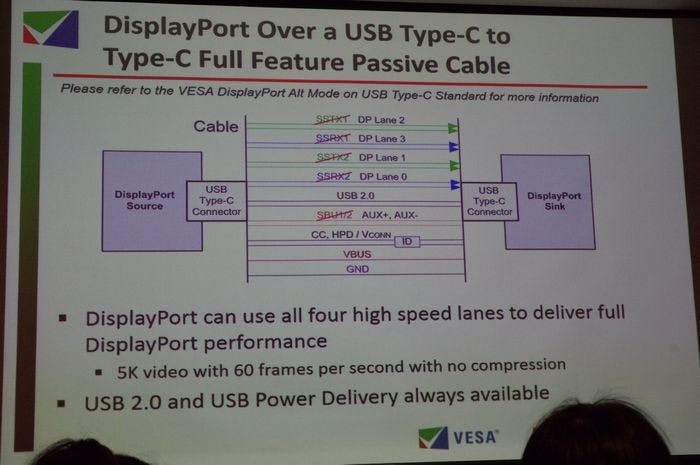

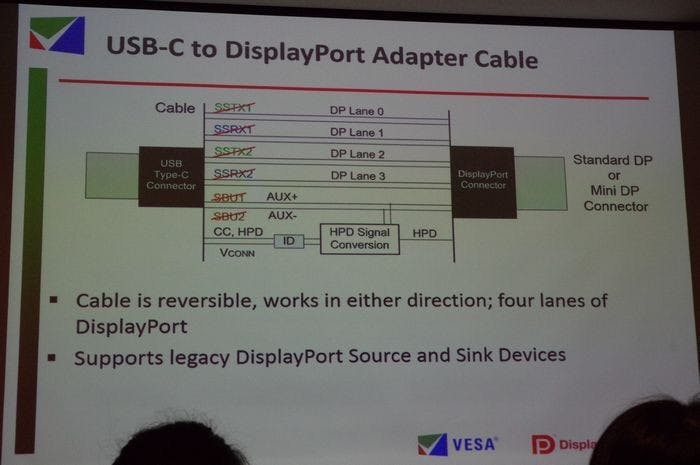

至於與 USB Type-C 能藉由 Alt Mode 相容模式,提供 USB Type-C 端子的設備以 DisplayPort 的協定傳輸影像與視訊,這項技術利用部分或是四個既有的 SuperSpeed USB 通道進行定向,當偵測到設備端提供 DisplayPort 的 Alt Mode 時,即可將通道定義成 DisplayPort 所用的訊號,同時也保有如熱插拔偵測等功能。

401395dd4062a602b3999c97370c6fe9

18836e3d4f68d9012402a5914b34572e

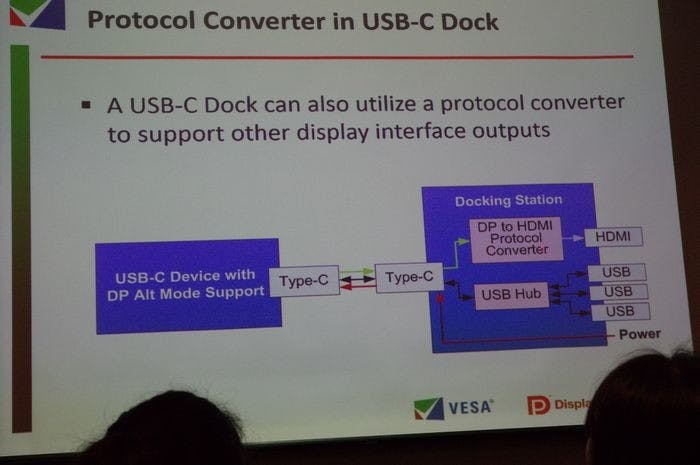

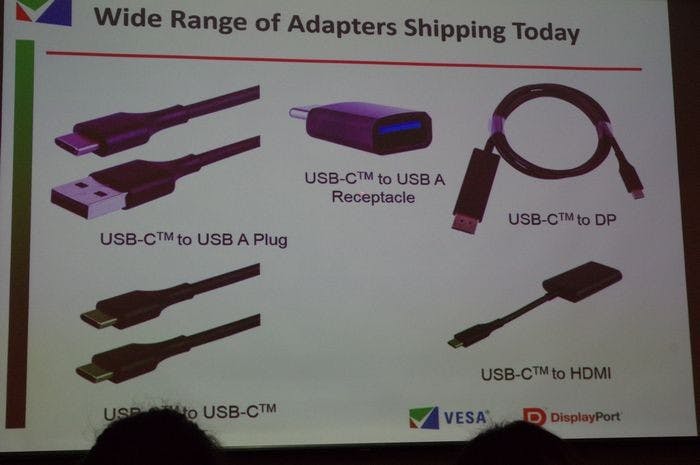

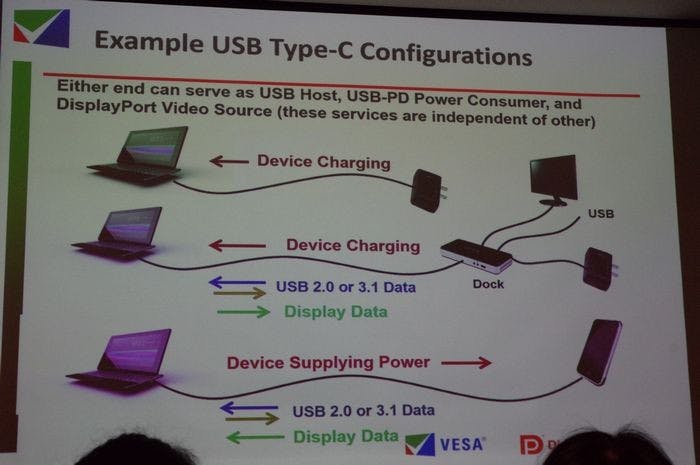

透過 Alt Mode ,只要設備與螢幕皆具備支援 Alt Mode 的 USB Type-C 端子,不須轉換器即可直接進行顯示;此外也可透過 Alt Mode 設計多功能連接埠,以及先將訊號轉為 DisplayPort 後透過訊號轉換,就可支援如 HDMI 、 DVI 與 VGA 等介面,同時在 USB Type-C 端子端仍保有雙面可插拔以及支援 USB Power Delivery 的優點。

1ba899cc56b31fec24375d37a4a2ab05

82bc73df7f8aa142a33881625e2337fc

以前期的 DisplayPort Alt Mode USB Type-C 設備時,能以符合 DisplayPort 1.2a 的 5.4Gbps 的通道達到 4K 60Hz 、 30bit 色彩的資料,而未來透過支援符合 DisplayPort 1.3 標準後,以四個通道全部啟動下能夠提供 5K 輸出,同時還能提供該項功能專屬的獨立針腳傳輸 USB 2.0 資料,或是以兩個通到達 8.1Gbps 傳輸 4K 畫質的同時提供 10Gbps 的 SuperSpeed USB 訊號。
