捲起袖子來打造一顆 DIY 行動電源!

2015.09.08 03:14PM
23337

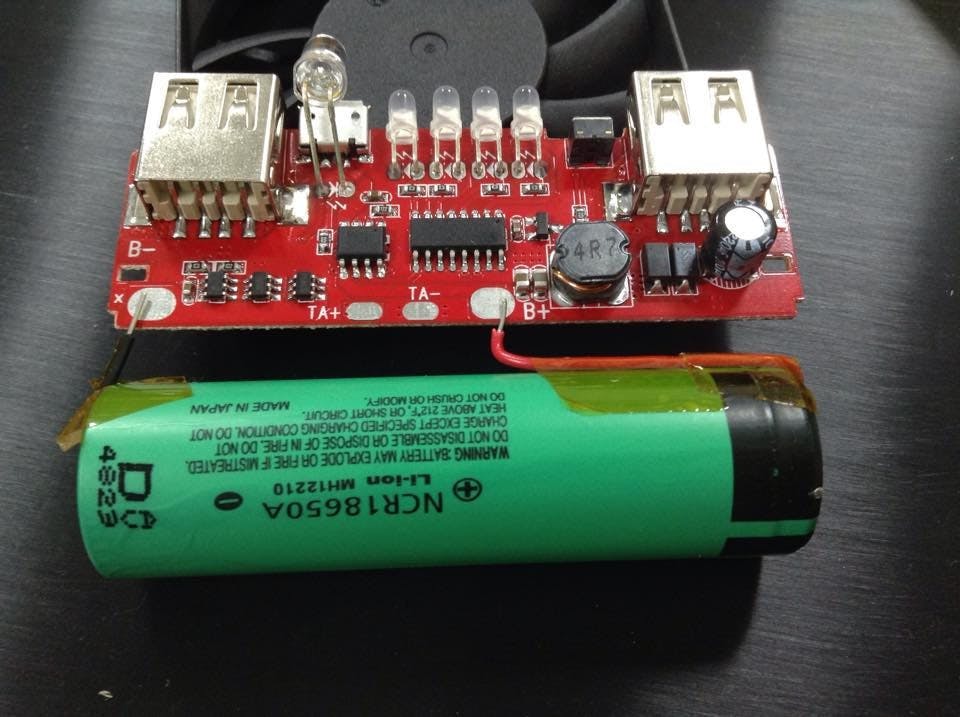

是捲起袖子來打造一顆 DIY 行動電源!這篇文章的首圖

為了因應大量使用手機與平板的需求,行動電源幾乎是人手一臺,市面上行動電源貴則數千,便宜的三四百就可買到,購買時大多注重外觀設計,內部的電路板與電池卻常常被忽略。

好奇心驅使下,筆者搜尋相關資料,並選購電路板與電池自行焊接,此專題簡易,一個小時內便可完成。


材料
  • 電路板
  • 3.7V電池
工具
  • 焊接用具
  • 絕緣膠帶

步驟一:準備電路板

65a846549e1e6285c9bac7a03e0ee8d2

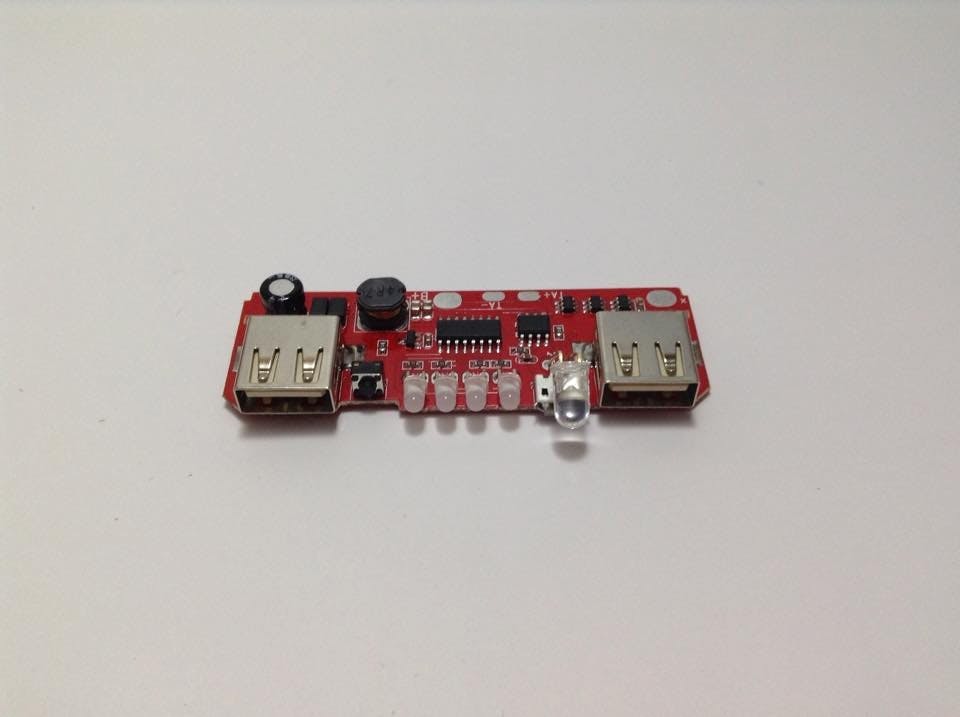

此電路板是網路上購買的,臺灣市面上比較少在零售DIY用電路板。
電路板的功能包含了升壓、電流過沖保護、放電過度保護等等安全措施十分重要,未來選購行動電源可以特別留意此部分。
這塊電路板包含電池正負極與太陽能電池的正負極。

步驟二:裁剪電線

a28b8791efb0f8b06df526f89834f1c3

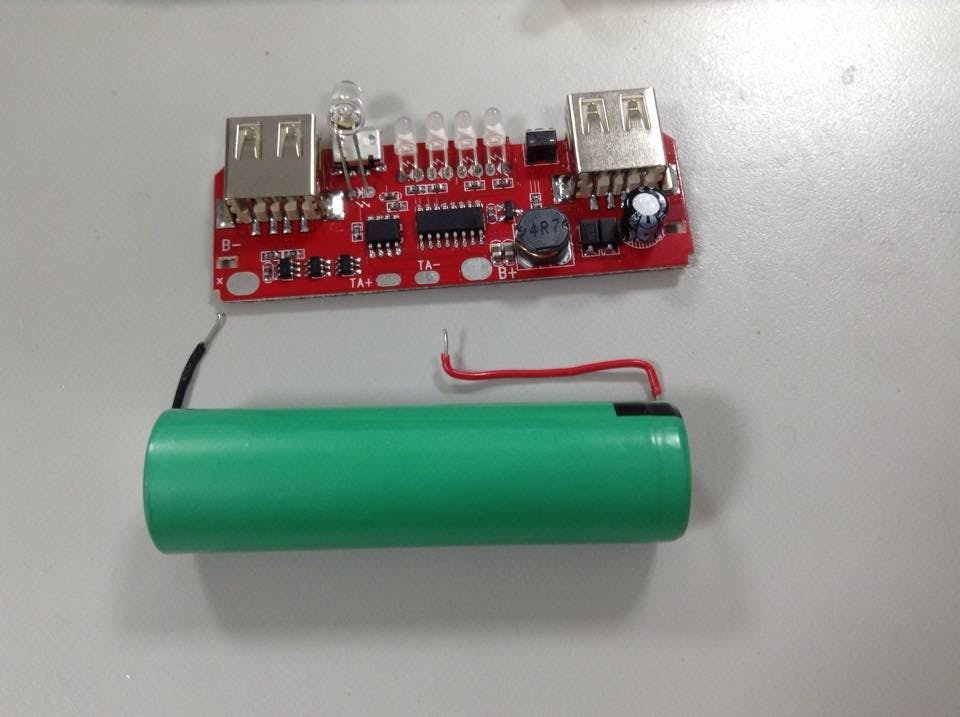

剪下適當長度的電線,紅色為正極,黑色為負極。電池是選購松下18650電池,18表示寬度18mm65表示65mm長。18650輸出3.7伏特,這部分也可以使用扁長型的鋰聚合物電池代替。過往行動電源爆炸通常都是電池問題,購買時需特別留意。

步驟三:將電線焊接至電池

3d14daf8a3a821400143fe80393c88b3

9fb760787e38b9ad69f9950633331775

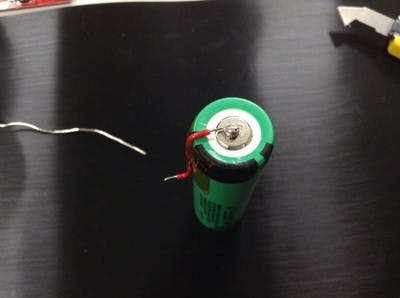

接著先將電線焊在電池上,為了讓電池更容易吃到焊錫,所以用美工刀在表面劃幾刀
為了避免電池爆炸,焊接時必須加緊動作,完成後大力用指甲摳檢查是否牢固。負極也是同樣的方式。
注意:電池購買時通常都會有殘餘電量,所以千萬別讓正負相接而短路!

步驟四:將電池焊接至電路板

a60be5a467ea85e186e3eba9b947fec3

35c08df34a69b4109da62daab03323d2

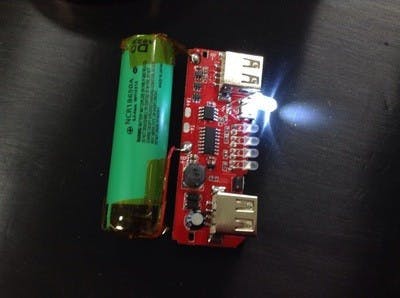

將電池連接至電路板,正負極不可接反!
完成後就可以進行測試囉!

結論

這是一個蠻簡單的專題,但拆解生活中常見卻也常忽略的事物特別的有趣。
拆開隨身攜帶的行動電源確認品質後,用起來也會更安心。

網路上也有許多拆解的心得

另外在搜集資料的過程中,有看到芒果實驗室實地購買各家行動電源的實測
http://www.mobile01.com/topicdetail.php?f=61&t=3769797

也有人測量各家18650鋰電池的充放電情況
https://www.ptt.cc/bbs/Battery/M.1377011140.A.B5F.html

以上提供給大家做參考。
