打造變形腳踏車:從超高腳踏車變換成哈雷式腳踏車

2015.11.09 10:48AM
是打造變形腳踏車:從超高腳踏車變換成哈雷式腳踏車這篇文章的首圖

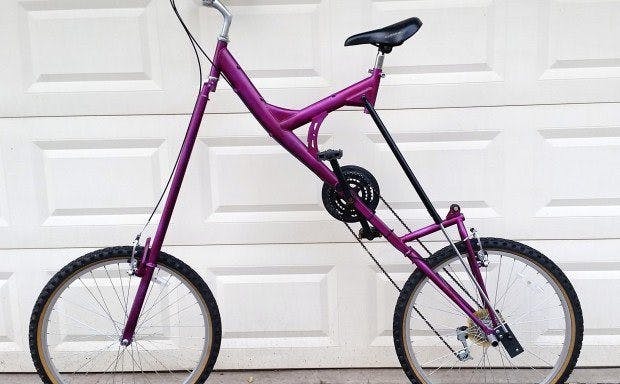

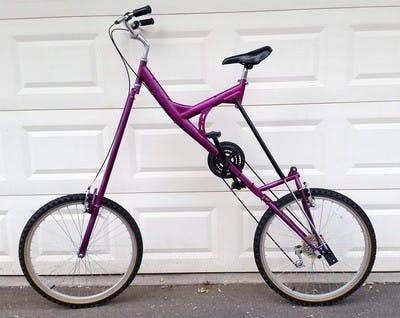

當你在騎這臺腳踏車時可以從超高腳踏車變換成哈雷式腳踏車,這是由具備懸吊系統的登山腳踏車加上一組瓦斯避震器改造而成,為了讓腳踏車的樞軸可以使用,移除了登山腳踏車上的彈簧,同時延長了腳踏車前方的支架與後輪的三角支架;避震器在超高腳踏車模式時伸長,在哈雷模式則是被壓縮。

接下來介紹如何打造這輛腳踏車,可依照你手邊的材料、不同的腳踏車款以及騎乘者的身高選擇不同尺寸與零件。

f36eb347dd9556dce255565cbfc160d6



                               《Make國際中文版官方網站 : 教您如何用雙手把夢想變成實物 !

                                ✒ 《Make》國際中文版粉絲專頁 : 提供官網最新文章以及活動訊息!

                                Maker Faire Taipei : 自造者一年一度的朝聖之地 !

                               Brick Journal積木世界 : 網羅世界各地精彩作品,樂高迷必讀刊物!



第一步:移除腳踏車的元件



1455646eb7283c8a8fb6bf1f2795b412    981c90b3f00baf53589580ac49a81d8f

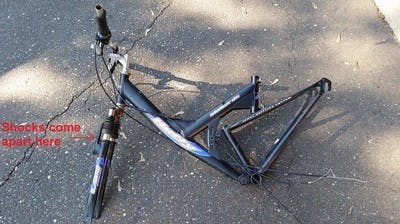

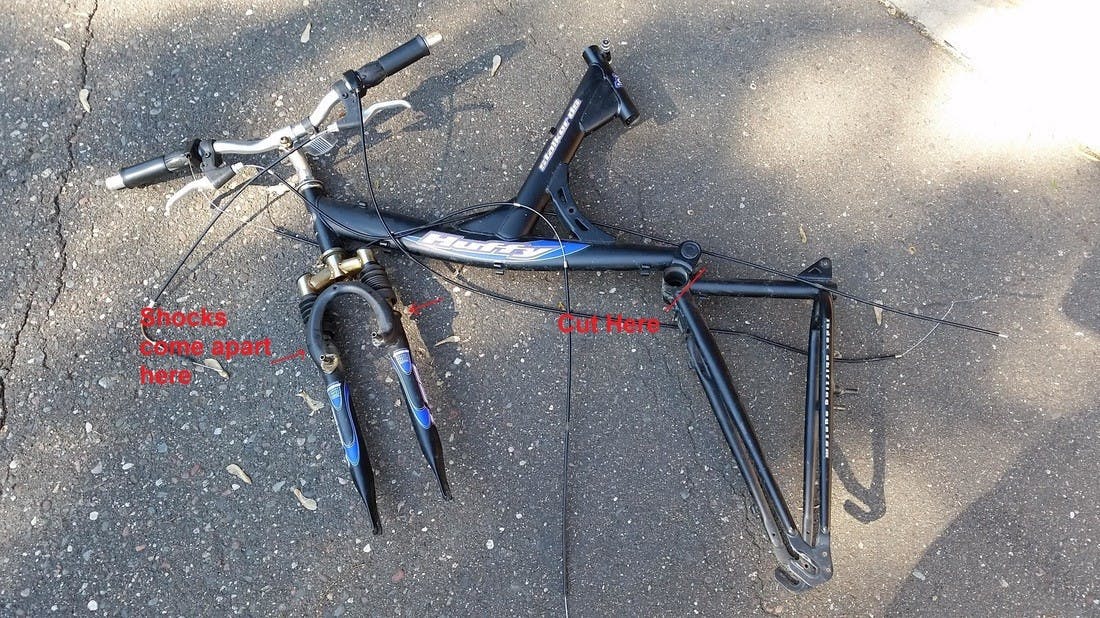

  • 在切割與焊接腳踏車之前需要先移除元件
  • 拆除變速器與變速控制器
  • 使用常見的工具拆除另一部分的腳踏車(剪線器、可調式扳手、六角扳手)
  • 將避震器從前輪的支架上拆除

第二步:切割腳踏車體





efecd4bcd59ebd357ea6f424b4141fd5

從底層托架後方切開腳踏車,在焊接延伸物件之前要先用拋光機清理切口。

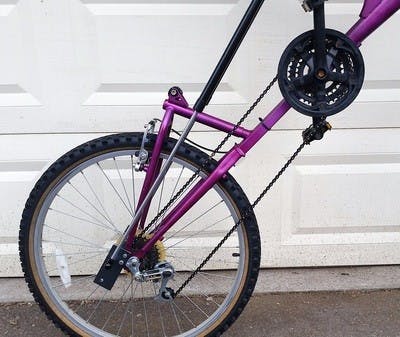

第三步:延伸後輪的三角支架



9d064119018cc01bb252d2a56072d23a     34d26e5712877539482ff4bfc9638f30

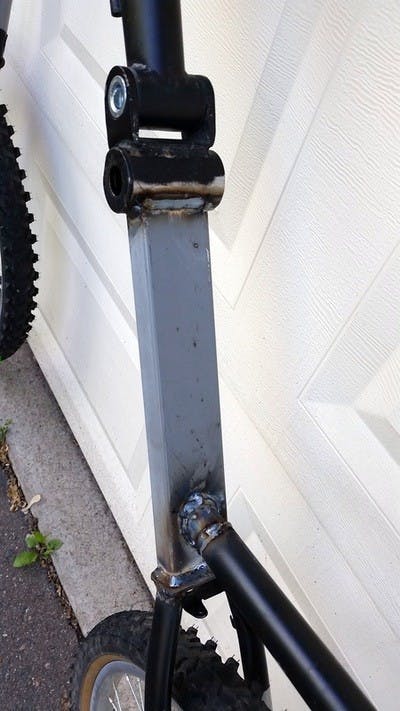

用長10.5英吋的方形鐵架延伸後輪的三角支架。

第四步:延伸前輪的支架



b0c17c588f83ae7419ba2a867241f0a6     3a4b4978d3cfa56a8453adcf7d234a10

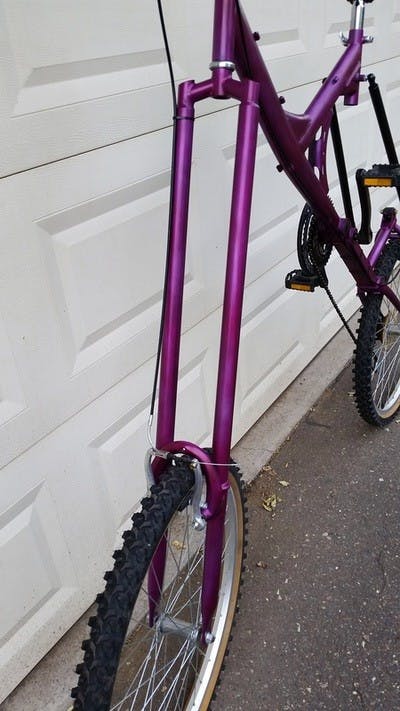

用兩塊2英呎長的鐵管延伸前輪支架。

第五步:使用哪一款避震器?


64e2aa684e8b491215d2c265af4f8f07



ef03ce54528b24fe9023e3f3f08559d1

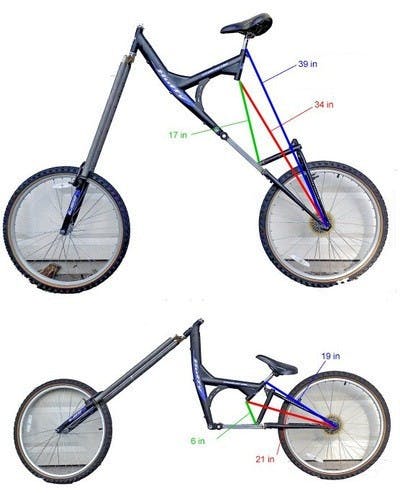

  • 量測懸掛避震器的兩點間距離來判斷被壓縮以及伸長的長度,先將輪子與坐墊安裝回去會更容易量測些,變速齒輪與腳踏板一樣要重新安裝回去,確保他們不會再改變車體形狀時卡到支架。
  • 製作者使用的氣動閥尺寸是:伸長時37英吋、壓縮時20英吋。

第六步:選用多大磅數的避震器?

  • 這輛腳踏車使用兩支90磅的避震器,騎乘者是120磅重,大概是總避震器力量的66%,
  • 騎乘速度不快時運作得還不錯,但是在崎嶇不平的道路騎太快時會壓縮到腳踏車,將變速器鎖緊或是提高力量會改善這種情況。

第七步:固定避震器



0b6d34a635f1215fe9f74f2e58e5549e

e002a7edd1cbfbc48a46395099fcb15a

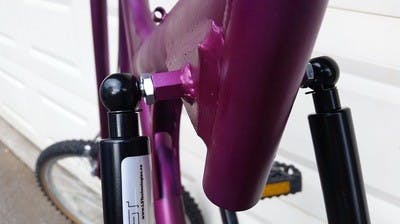

  • 避震器上方的末端鎖在車體坐墊附近的三角支架的中心,避震器有著金屬製的端口以及5/16”英吋的帶螺紋鉚釘,為了符合三角支柱的尺寸,在¼"英吋的鐵架上焊接相對應的5/16”英吋螺帽,然後在焊接到車體上。
  • 避震器下方的末端固定在車體後方支架的相近鐵盤上,用螺絲釘鎖入洞裡頭。

第八步:重新組裝腳踏車-鏈條


e7710c6312b182403fd3c205aa0e290c       7889dac29b682b0a8c06cddea237adf5

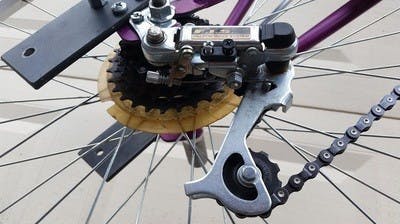

切換器還沒裝回去,先讓腳踏車維持單變速狀態;後方的變速器將鏈條拉緊並用一小條電線固定位置。連結兩條鏈條組成更長的新鏈條。

第九步:重新組裝腳踏車-煞車



58486b1c69b352953fef9bab92c813eb     ad1d87039696c382e70d7b0d9650e1aa

使用新的78英吋煞車線,後方的煞車線用原有的支架與束線帶固定,前方的則是用束線帶固定。

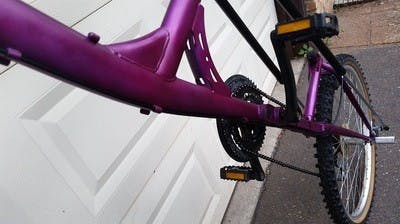

第十步:最後修飾





a9a66702040641682f1cd420bb6c18e4      c5554ba6ff6ce56c3618422ac71d71c9

將腳踏車重新上色,在腳踏車的左方加上BMX火箭筒做為登上腳踏車的踏板。





d62319d7265dbcc5920c3de6d32544d3

RACHEL KOHOUT

居住在Minnesota,喜愛騎乘與製作令人驚奇的腳踏車

(譯:鄭元傑)
