*注意!本篇文章僅適用於厚版鋁合金 iMac(2012年底以前版本),新版薄型 iMac 不建議自己換硬碟!!*

我已經不只一次說過,Mac 會讓你感到越來越慢、效能不敷使用等問題通常都是因為「硬碟讀取速度太慢」造成的。以一般使用者會用到的如上 FaceBook、文書處理、看影片、聽音樂等功能來說,差不多 2007 年 Core2Duo CPU 以後的 Mac 在換上 SSD 以後都能夠滿足大多數人的需求,甚至感覺不出「這是一台八歲的電腦」。

是的,Mac 就是那麼神奇,一台電腦給你用個十年也沒問題,像是我的 2006 初代 MacBook 我爸還在用,更不用提那台打星海一代超順的十五歲老電腦 Mac Cube 了。千萬不用想說什麼「喔這效能絕對不足」的問題,除非你拿來剪影片、做 3D,否則大多數的 Mac 電腦換上 SSD 提升讀寫效率之後都足敷日常使用。因此花少少的錢買一台二手 Mac,再自己動手換上 SSD 絕對是很好的主意。

註:換硬碟前請記得備份資料到新硬碟 / SSD 上,方法請參考「換硬碟也不怕!Carbon Copy Cloner 讓你直接拷貝整台 Mac!

--

自己修 Mac 一點都不難!難的是你根本不敢自己動手!

快跟我一起自己修 Mac,請幫「陳寗說科技」粉絲團按個讚:https://www.facebook.com/chenning.wowdigi

--

今天要教大家拆的是 2012 年更新成先行版薄型 iMac 以前的鋁合金厚版 iMac。鋁合金厚版 iMac 拆卸的方法都大同小異,唯一需要注意的是在拆卸螢幕面板時背後會有一些線材連接著,千萬記得要把這些線材接頭通通拔開之後才可以拆掉螢幕或外框,否則要是在拆螢幕的時候把線材給扯斷 ... 那就只能送原廠或上淘寶買零件回來修囉~

本次示範主題的是把 iMac 的硬碟換成 SSD 以提升操作的反應速度,不過因為拆硬碟必須把螢幕、外殼等拆到看到主機板與光碟機的程度,因此如果你要更換的是其他零件,一樣可以依照本篇教學來操作。

--

在開始前你得先準備一些道具,首先要有一把十字螺絲起子,大小跟底部(見下圖)的螺絲一樣大(因為就是要用來拆這顆螺絲的);接著是 T8 / T6 六角星型起子各一把,記得這把起子不可以是六角形的,一定要是「星型」起子,否則會把螺絲轉崩牙,家裡沒有的話請到電子材料行購買;最後你必須要有一個大吸盤,就像浴室裡面把牙刷架吸附在鏡子上的那種(直徑大約五公分)就可以了。

吸盤不用特地去五金行買,直接拆浴室裡面的那個大吸盤來用就可以了。

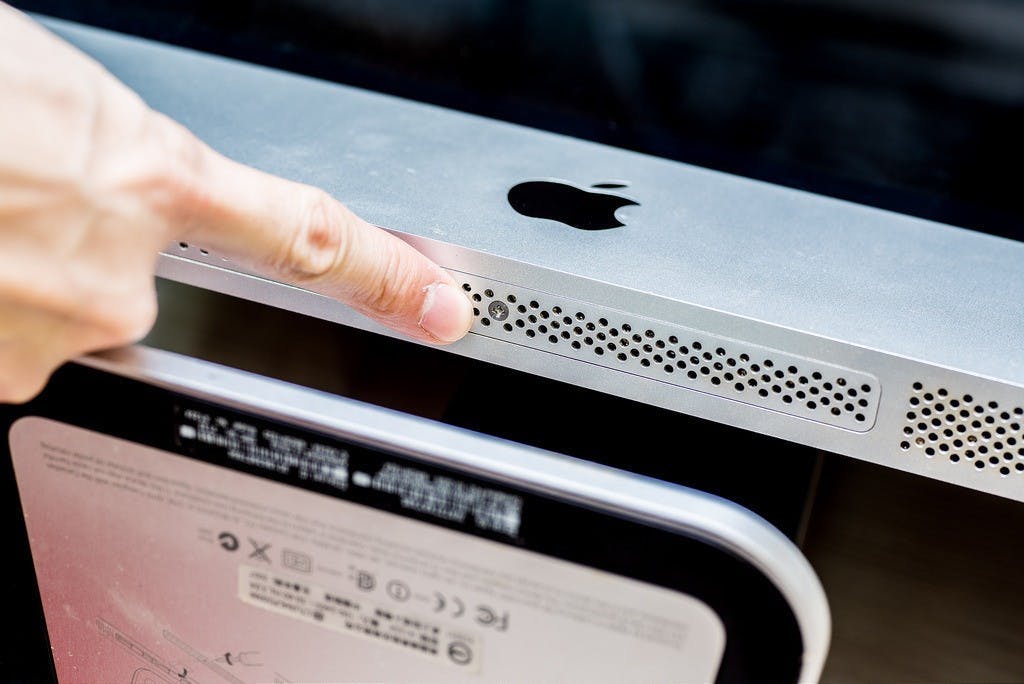

工具都準備好、硬碟也備份好之後就可以開始工作啦!首先請把底部的螺絲鬆開。

注意這顆螺絲是無法直接卸下來的,他在轉鬆之後會留在那塊鋁合金擋板(裡面是記憶體)上,請直接把螺絲連同擋板整個拆下來。

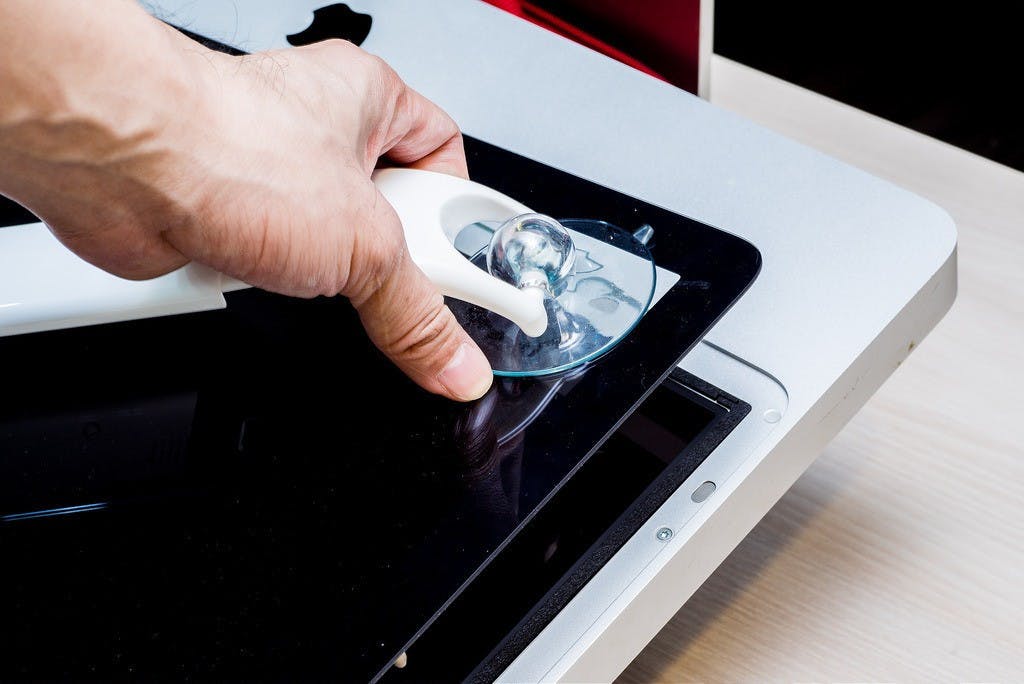

拆下來之後就可以拆螢幕玻璃了!這塊黑色玻璃其實只靠底下那顆螺絲鎖定,其他則是靠圍繞在螢幕週邊的磁鐵吸附的,因此要拆卸非常簡單,直接把吸盤吸上去、在直接網上拔就可以了。

非常容易就可以拔下來,不需要花太多力氣。不過拆的時候要小心,因為這塊畢竟是玻璃,太用力會被你折斷,請輕輕操作。

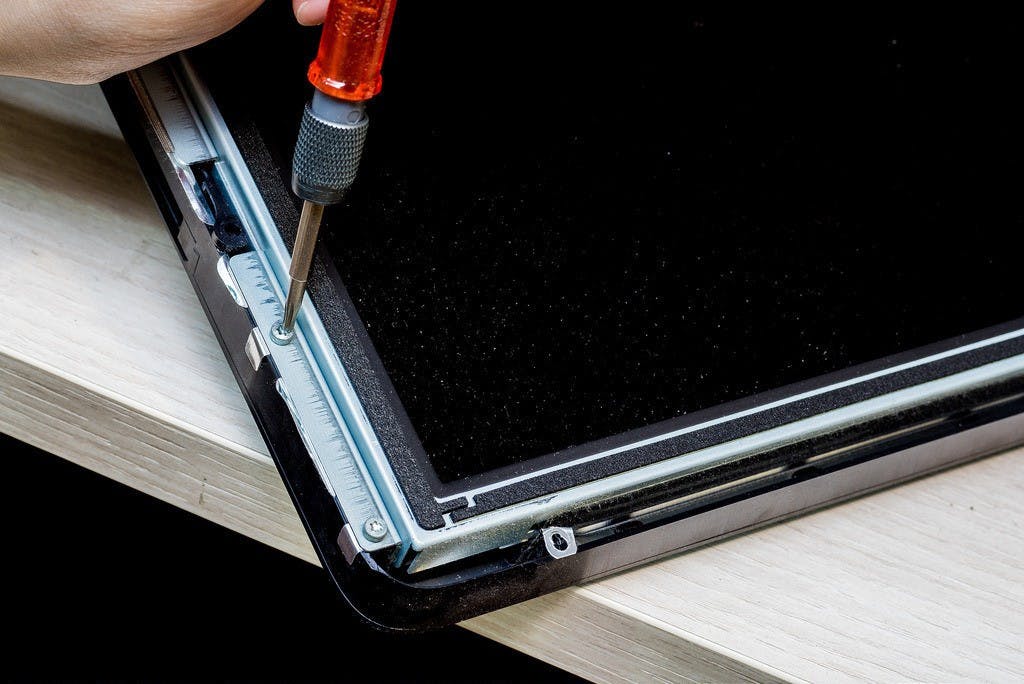

玻璃拆下來之後,在螢幕的週邊有很多顆六角星型螺絲,請你直接用螺絲起子把他們通通卸下來。在靠近螢幕底部的螺絲長得比較長一些,請另外收好面得搞混。

另外要特別注意一點,當你把前面那塊玻璃拆下之後,直接接觸到的就是 iMac 的「液晶螢幕面板」了!所以請你在面板週邊轉螺絲時務必要小心操作,要是不小心手滑把螢幕給戳爆 ...

那你就直接上淘寶再買一片吧!大概「幾千塊」就可以再買一片,手滑代價也是不低啊!

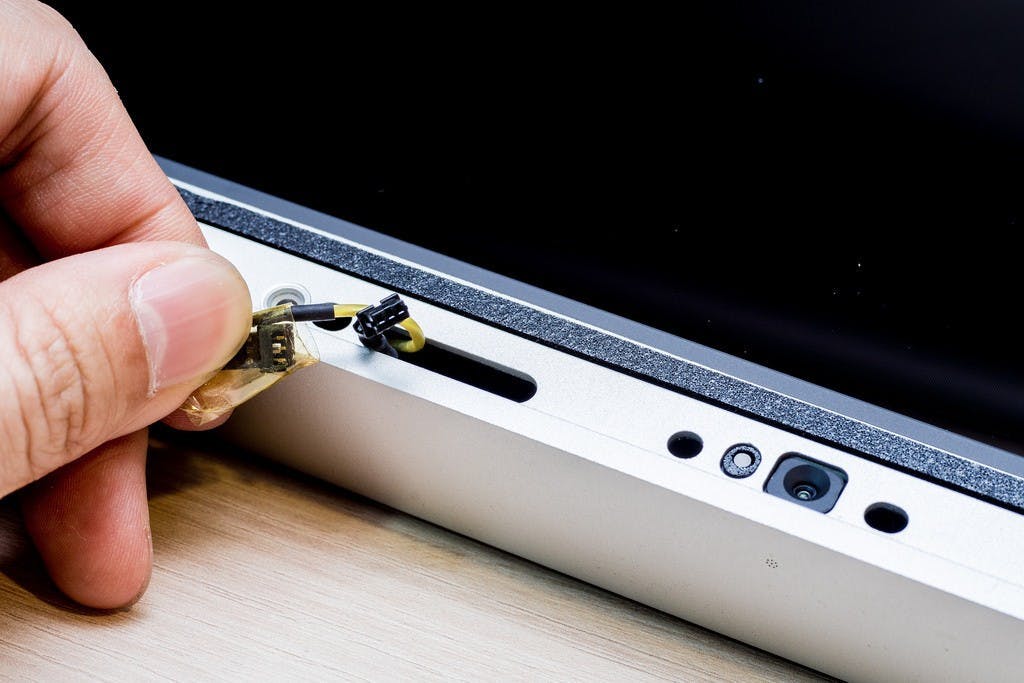

螺絲通通卸下來之後就可以拆掉鋁合金外殼(注意不是拆螢幕!)了。拆螢幕時必須注意上圖手中拿的那條線,這條線聯通螢幕上的麥克風,因此拆掉外殼前得先把這條線的插頭給拔掉,不然扯斷妳就沒有麥克風了。

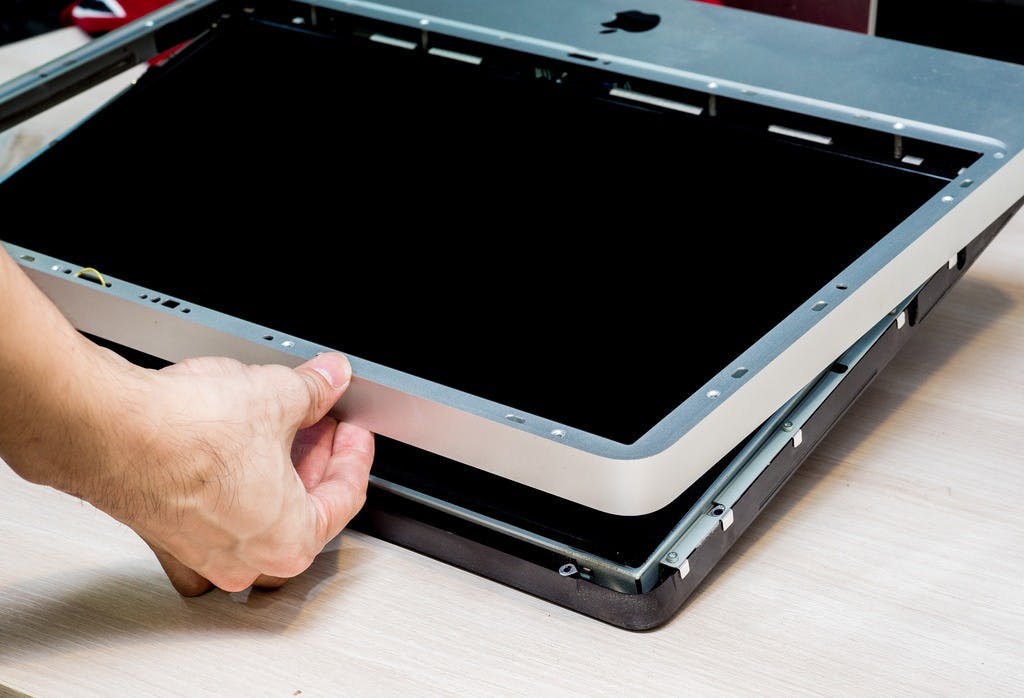

把插頭拔掉之後就可以拆外殼啦!拆外殼很簡單,直接從螢幕的背面用手指把鋁合金外殼頂起來就可以了!

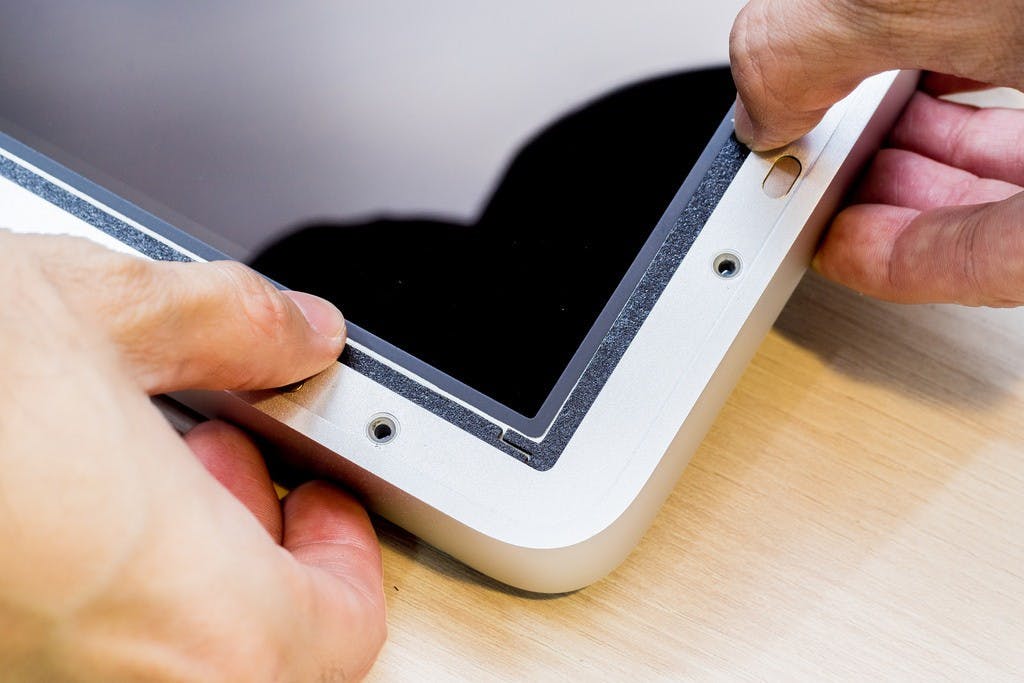

如果覺得很難拆,你也可以用指尖頂著螢幕週邊的泡棉條當施力點,反正只要你不要手滑去壓壞螢幕,基本上螢幕以外的地方你都可以用手去按、去壓。

記住一個原則:如果那個東西看起來壓了好像會壞,通常壓了就真的會壞。

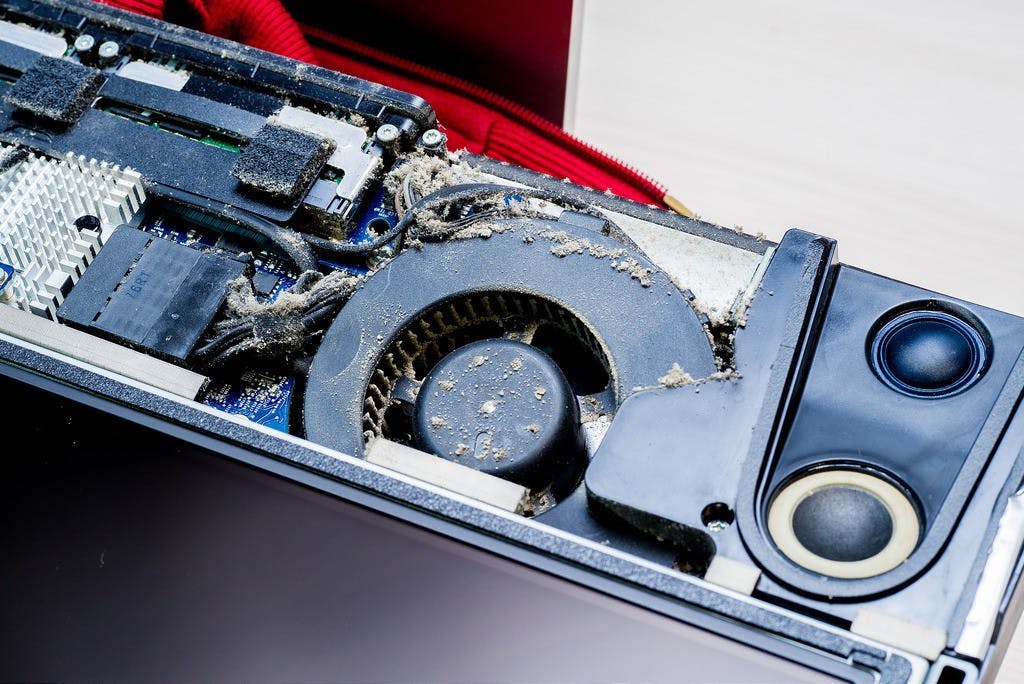

拆開之後就會看到主機板、風扇、跟喇叭。由於即便是最後一版的厚版 iMac 距今也有三個年頭了,因此除非你住在無塵室理,否則電腦看起來應該都是充滿噁心灰塵的樣子。請你在開始繼續操作之前用吹球把灰塵通通吹掉吧!否則你會找不到等等需要你拆掉的插頭與線材(這是真的!)。

另外請務必用吹球來處理灰塵,如果灰塵飄到螢幕面板上也請用吹球吹掉,別用毛刷或拭鏡布,因為「一定會把螢幕刮傷」。

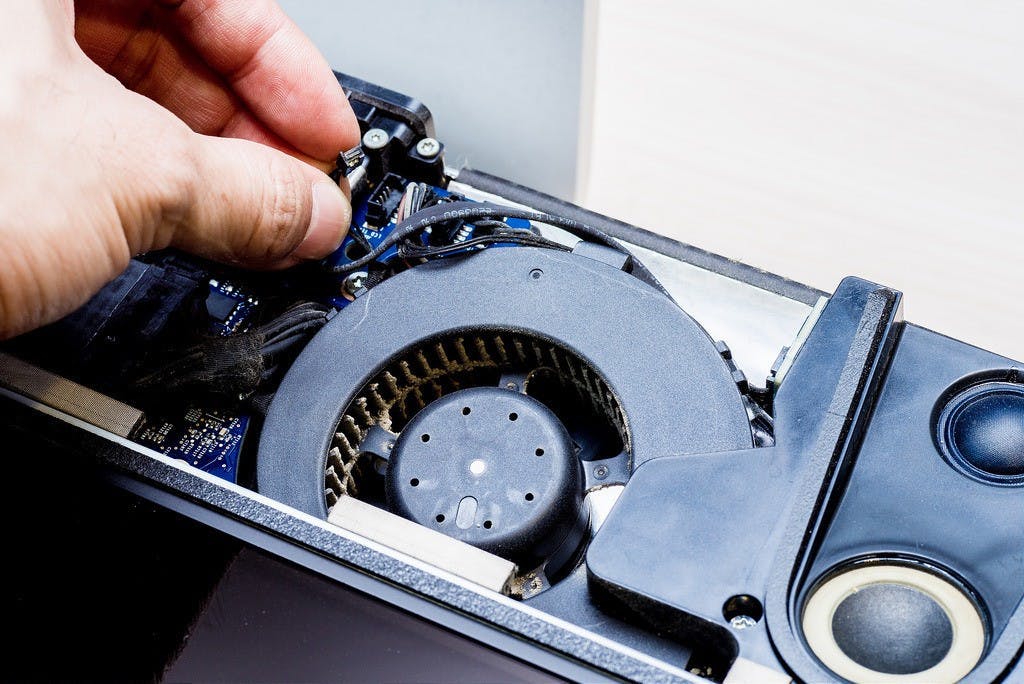

要拆卸硬碟必須把液晶螢幕面板拆掉!所以我們得先把連接螢幕的線材通通拔掉,首先把位於螢幕底部左方的螢幕溫度感應線拔掉,就是我手上拿的那條。不過這條線不好找,所以請先看下圖:

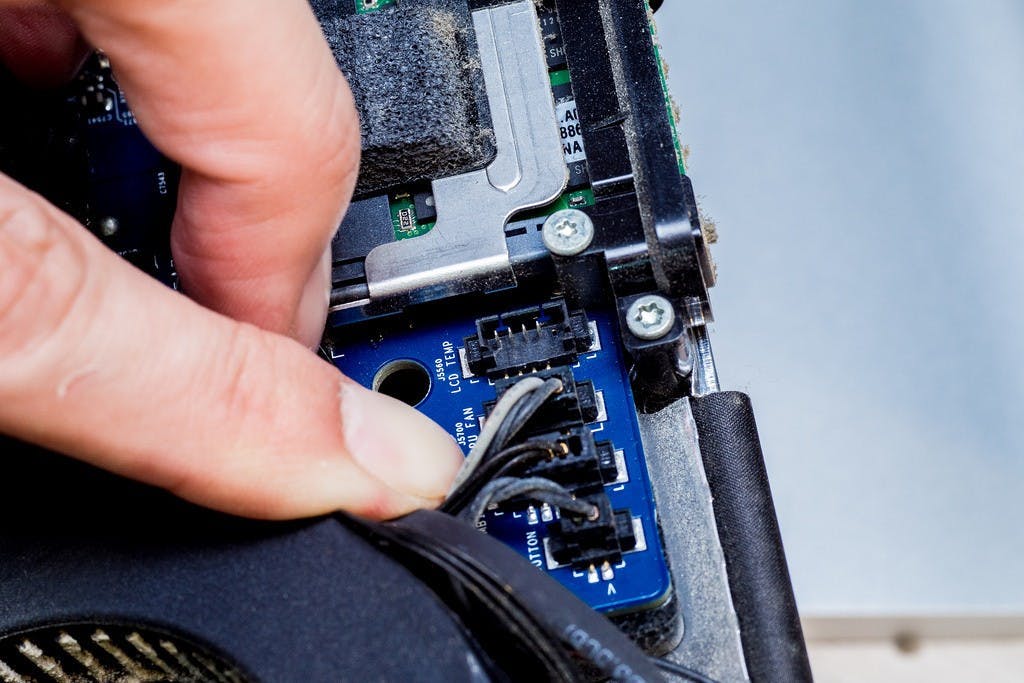

在風扇旁邊有一大排線材,好在這些線材都有標註用途,因此很容易就可以找到我們要拆的線材。由於要拆的是螢幕,因此請拆掉 LCD TEMP 這條線,並把他從風扇的邊緣繞出來,等等需要整條連著螢幕拿起,別讓他被風扇卡住了。

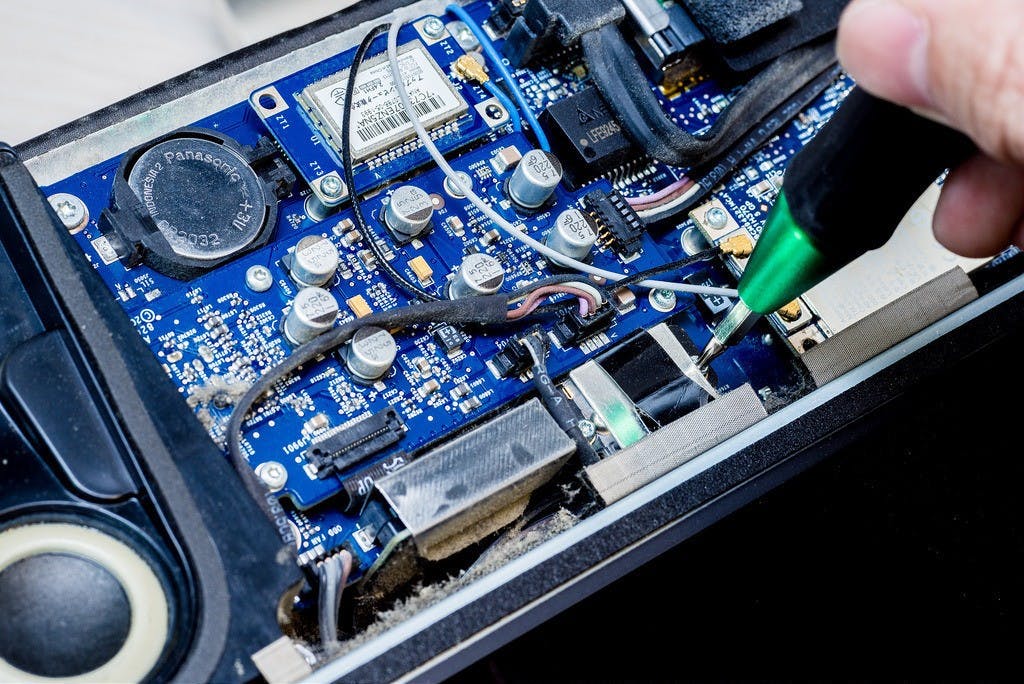

接著要把螢幕與主機板聯通的線材拆掉,這條線位於螢幕底部的右手邊,是一個有螺絲固定的金屬蓋子,先用六角星型起子把蓋子鬆掉(螺絲記得用磁性的東西西起來,別掉進主機板裡)。

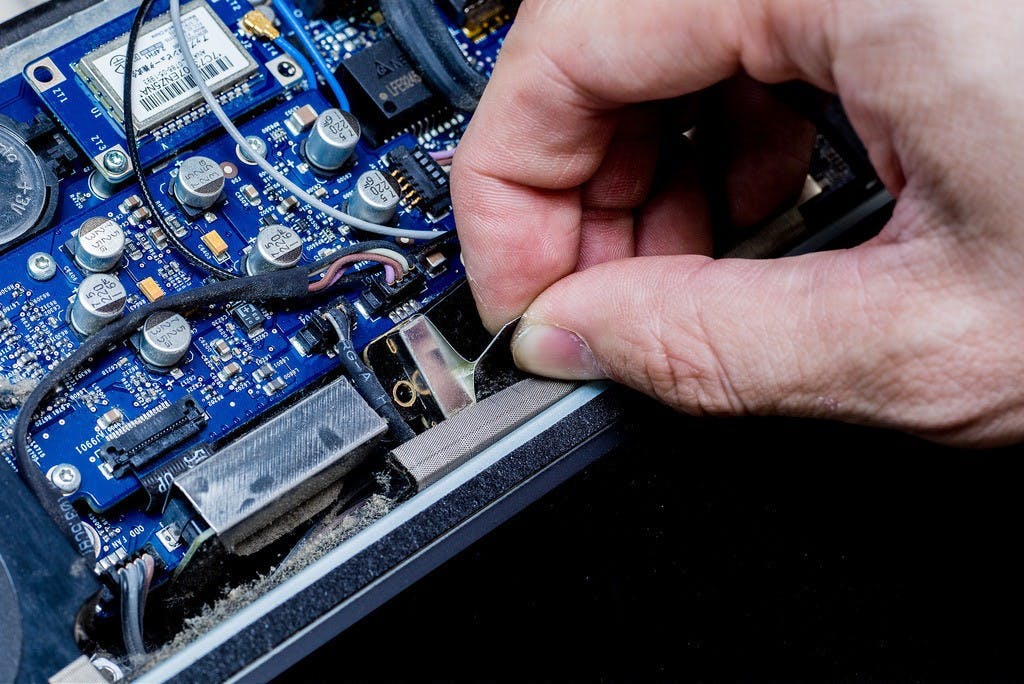

接著就是把插頭拔掉啦!在插頭上有一個黑色的貼紙引拔,直接抓著他往上拉就可以把插頭拔起來了。

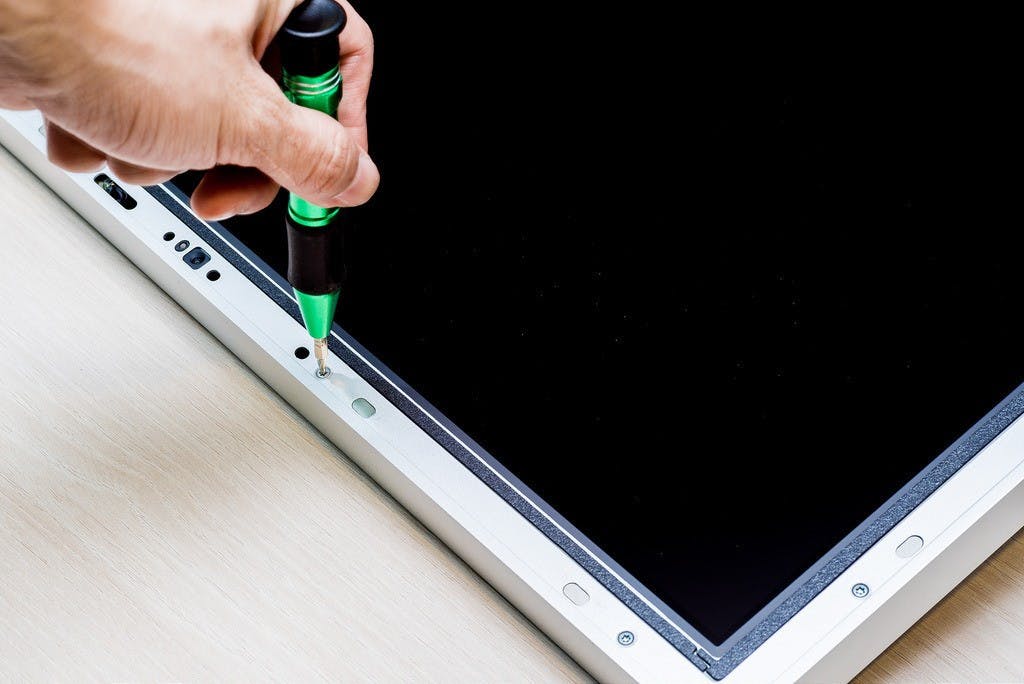

接著再把螢幕面板邊緣的螺絲通通轉起來,一般來說會有八個左右,請收好別跟其他螺絲搞混了!

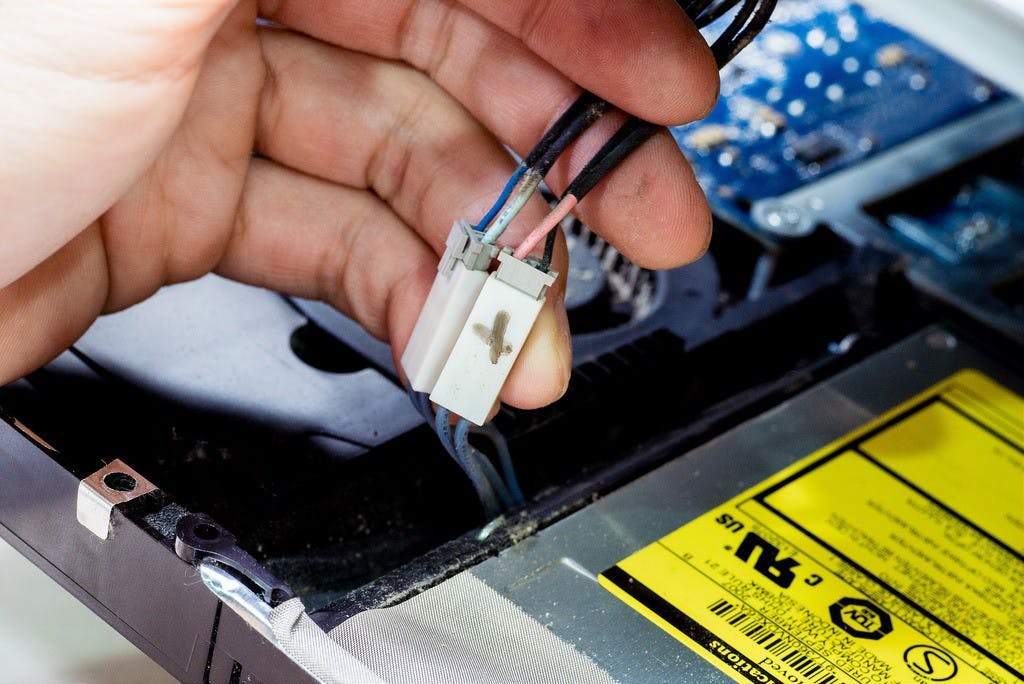

螺絲通通卸掉之後別急著把螢幕面板拆掉!輕輕的把面板抬起來之後會看到裡面還有四條線連著,請把這四條線通通拆掉。不過這四條線沒有任何對應的標示,也沒有任何防呆設計,因此請像下圖這樣做好記號:

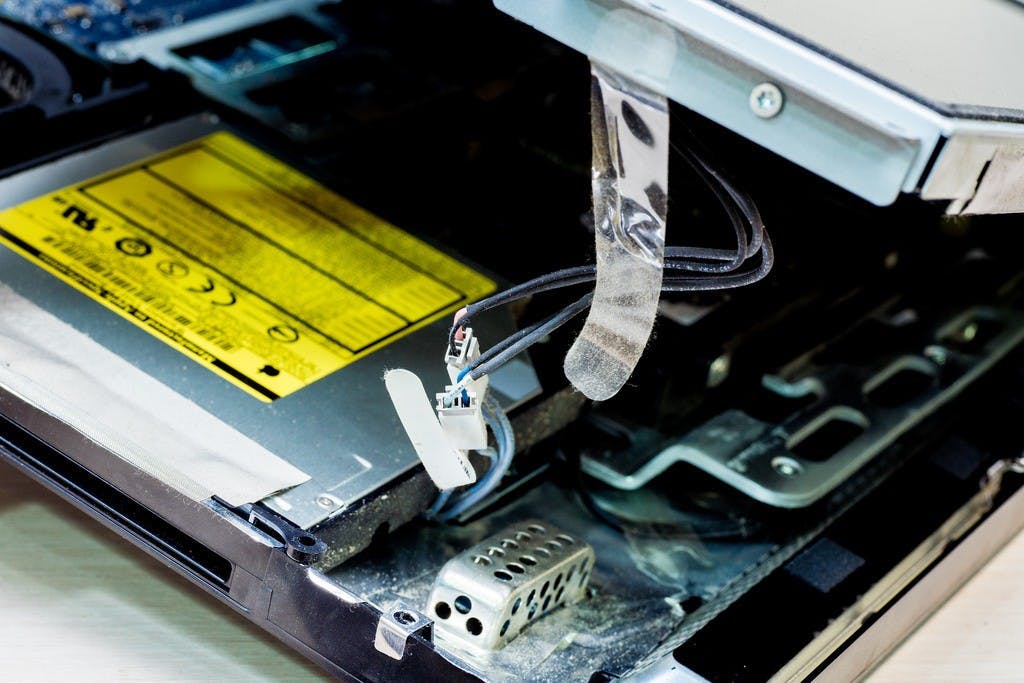

在插頭上做好記號(最好用手機拍起來做個紀錄)之後,用手指按著插頭上的小板手就可以把插頭退下來了,操作很容易、不需要花大力氣。

千萬記住:如果你稍微用力還拆不下來,就表示你操作錯誤,請重新研究一下再動作。

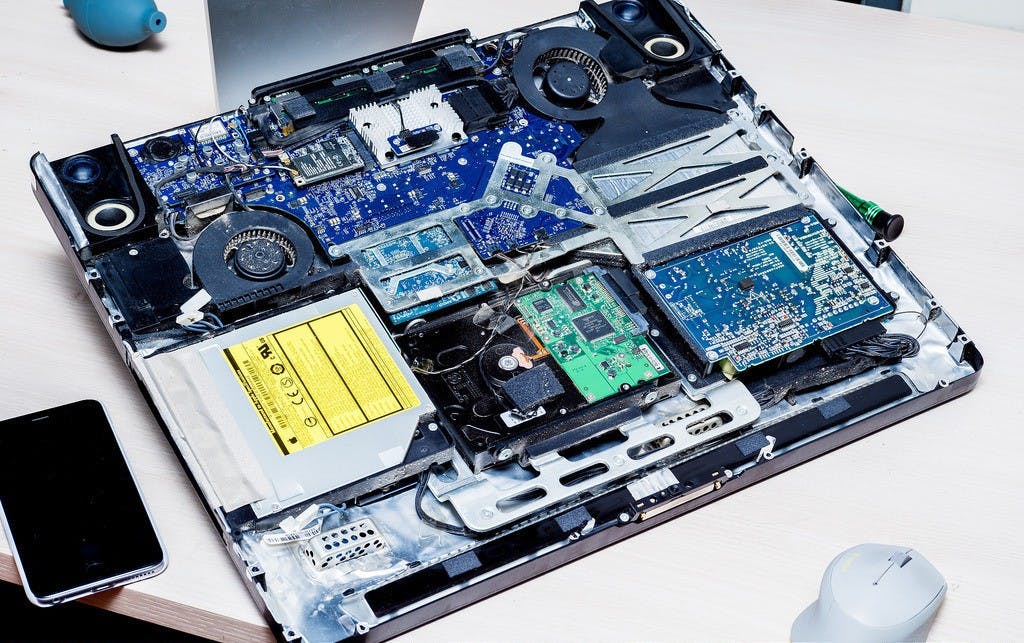

拆開螢幕面板之後就可以看到整台 iMac 啦!中間黑黑大大的就是硬碟,旁邊有黃色貼紙的則是光碟機。如果你要順便把 iMac 改成雙硬碟、甚至製作 Fusion Drive,那麼請記得連同光碟機一起處理。

註:將 Mac 改成雙硬碟、製作 Fusion Drive 的方法請參考本文末的連結

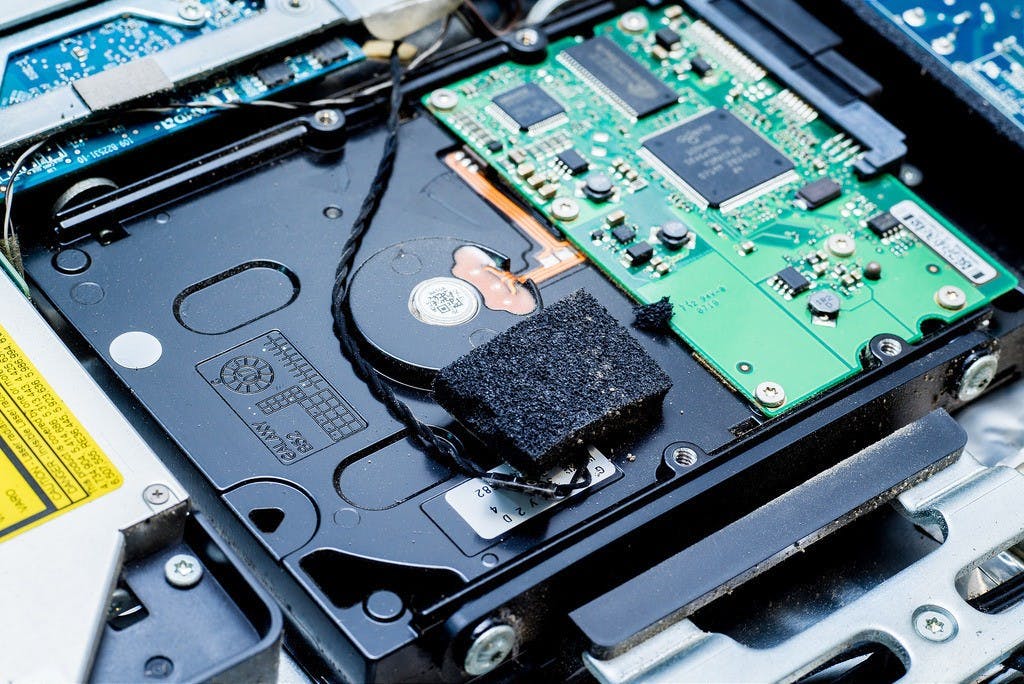

拆掉硬碟前記得把圖片中間的黑色泡棉連同底部的線材一起拆掉,這是用來感測硬碟溫度的感應器,等會還要貼回到新裝上去的 SSD 上。

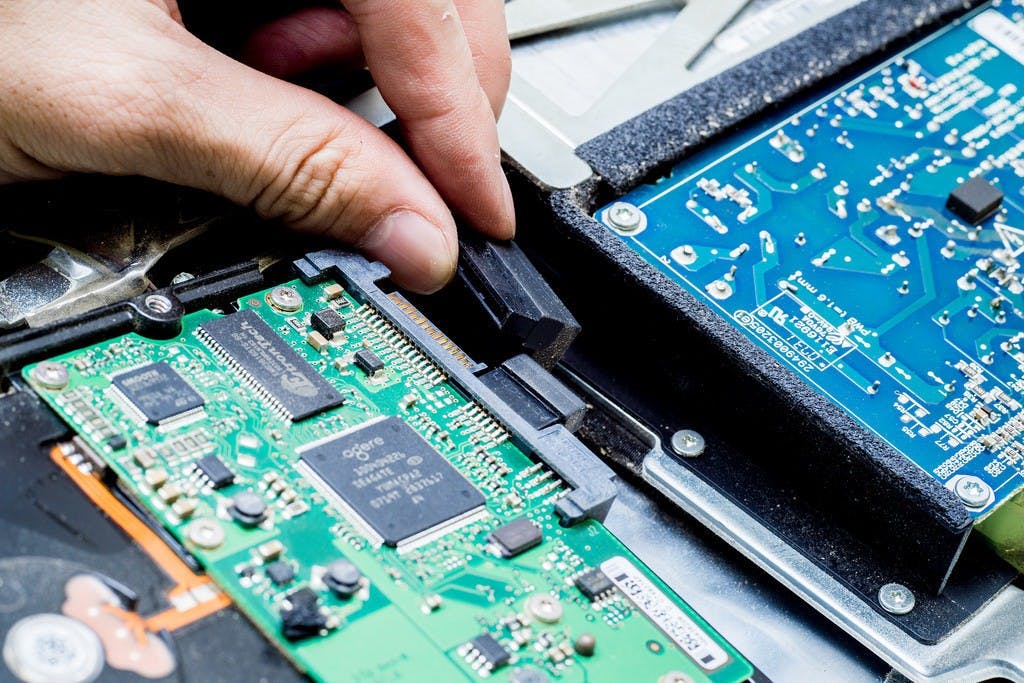

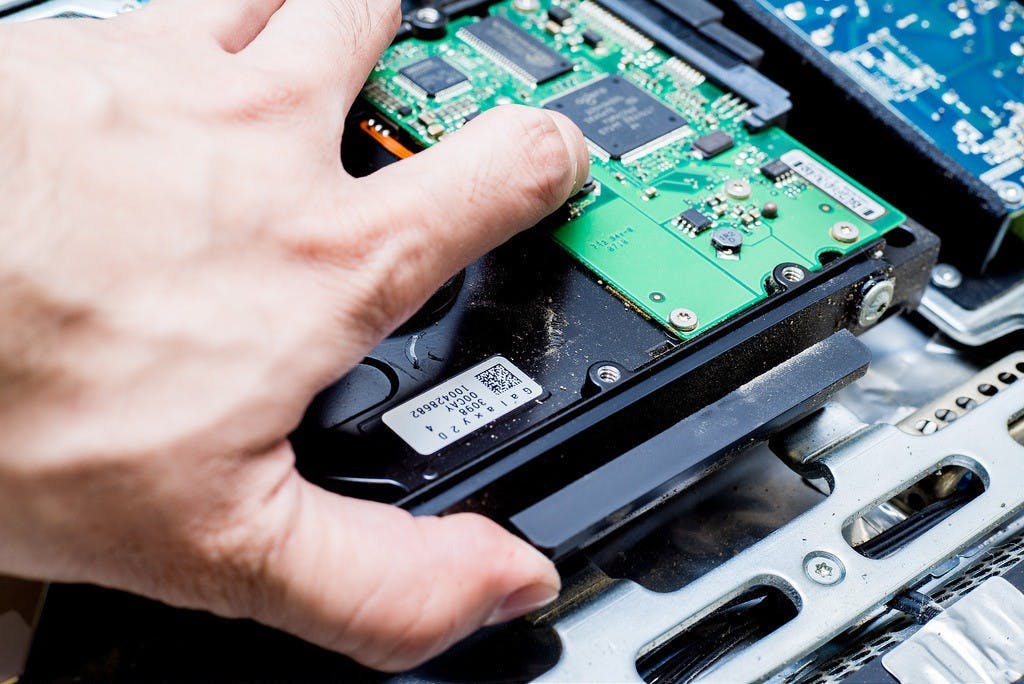

拆卸硬碟不需要工具,直接用手指按著上圖我拇指按著的卡榫就可以把硬碟拆起來了。不過拆起來請不要急著拿走,要先把 SATA 排線拆起來才行,就像下圖這樣:

iMac 的 SATA 排線分成兩條,因此必須分兩次把他們拔起來才行!因為放很久了所以有點緊,需要用力一些些才能拔起來。

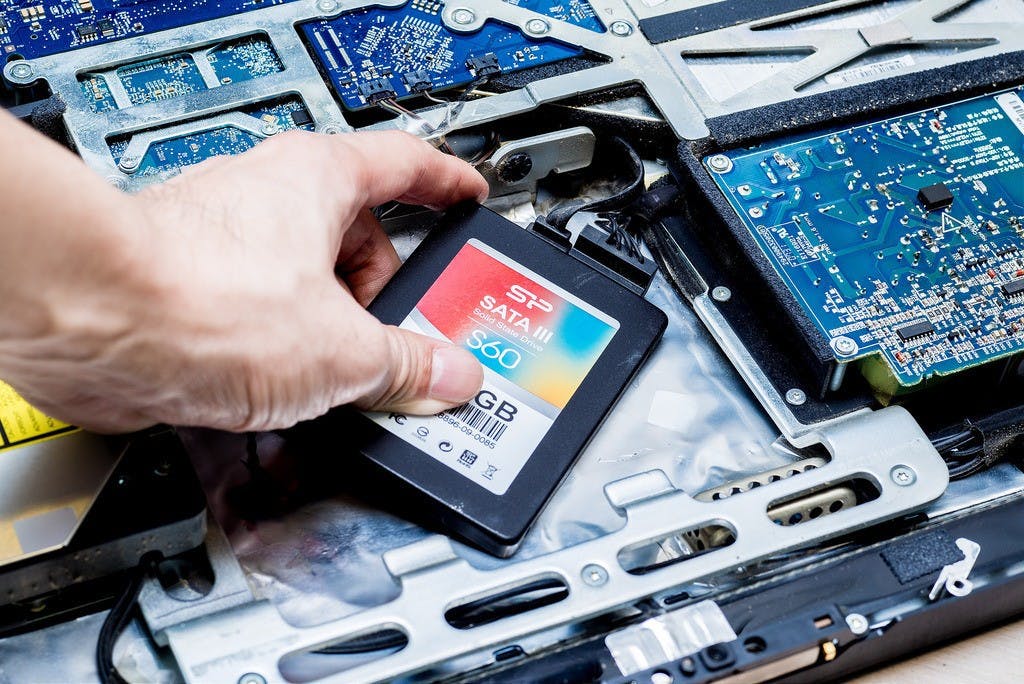

接著再把 SATA 排線插回你的 SSD、並把剛剛拿起來的溫度感應器貼回去之後就大功告成啦!至於 SSD 要用轉 3.5 硬碟轉接架固定、或是直接用泡棉雙面黏直接貼在主機殼上都可以!反正 SSD 很輕、iMac 也不像 MacBook Pro 那要搬來搬去,因此直接用很黏很黏的泡棉雙面黏固定在被板上就可以囉!剩下就是把剛剛拆起來的零件通通裝回去,就大功告成啦~

至於系統要用複製、或是趁這個機會整台重灌就看你自己決定了。要製作開機碟的朋友請參考下面這兩個連結,其他更深入的操作就請看文末的其他蘋果急診室連結囉!如果最後還是看不懂 ... 請到我的粉絲團來問我吧!

製作開機碟請參考:

[蘋果急診室] 新系統難用想降回舊版嗎?製作 USB Mac OSX 開機碟讓你任意降回任何版本!(10.9 以後版本適用)

[蘋果急診室] 新系統難用想降回舊版嗎?製作 USB Mac OSX 開機碟讓你任意降回任何版本!(10.8 以前版本適用)

--
