不知道大家有沒有遇過「滑鼠點一下卻變兩下」或是「滑鼠怎麼點都沒反應」這兩個問題呢?

如果你現在手上的滑鼠就有這個問題,那表示你滑鼠裡的「微動開關」已經壞掉,該換一個囉!什麼是微動開關呢?這種開關是一個非常迷你的按鈕開關,就是你每次按滑鼠的時候會發出咖掐咖掐聲音的玩意。這個開關會隨著你使用而老化,最後就會出現按一下變兩下(明明要選擇檔案,卻自動變成按兩下開啟檔案)、或是滑鼠點擊完全沒反應之類的問題。

--

其實小家電壞掉未必要立刻丟掉!修一修就又是一條好漢啦~

到「陳寗說科技」尋求解答吧!https://www.facebook.com/chenning.wowdigi

--

雖說滑鼠壞掉送修就好,但如果過保了該怎麼辦呢?像我手上這顆 Razer DeathAdder 就是微動開關壞掉、點一下變兩下,這問題在這家的滑鼠身上非常常見,而且都會剛好在過保之後一個月左右浮現(為此我買了兩顆 DeathAdder),瞬間從免費送修變成打折換購全新品 ... 雖說一支滑鼠也沒貴到哪裡去,但每次隔兩年就要換新也太煩了點!

所以,我們就是要自己修!一支滑鼠只要大約四十塊就能修好了,就讓我們開始吧~

03538c2b71bd1871c6a97dbbfd9621ba

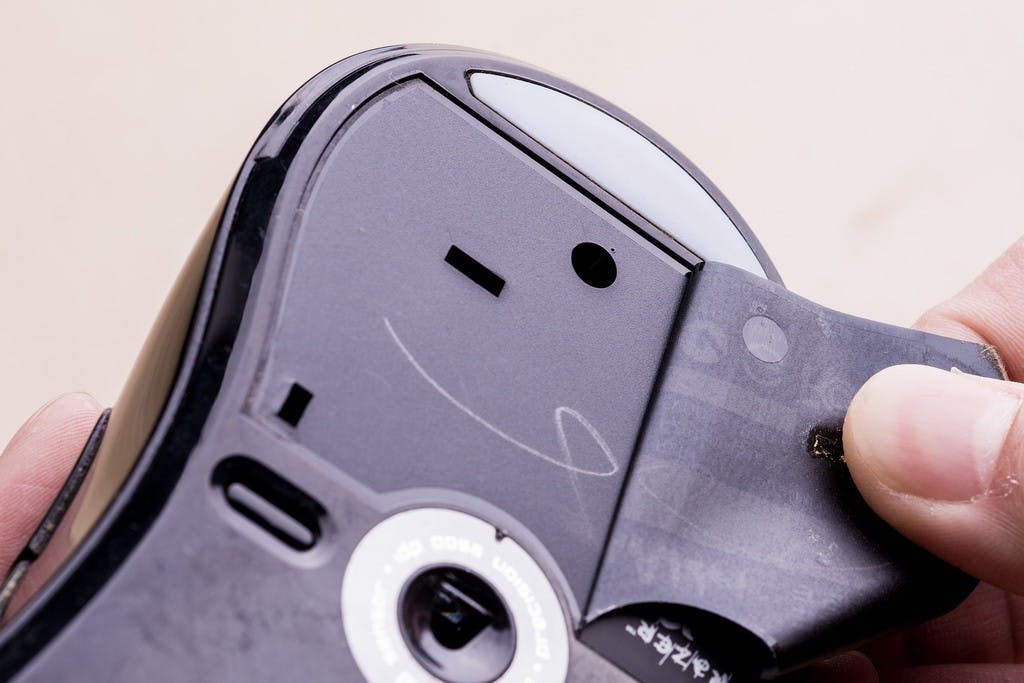

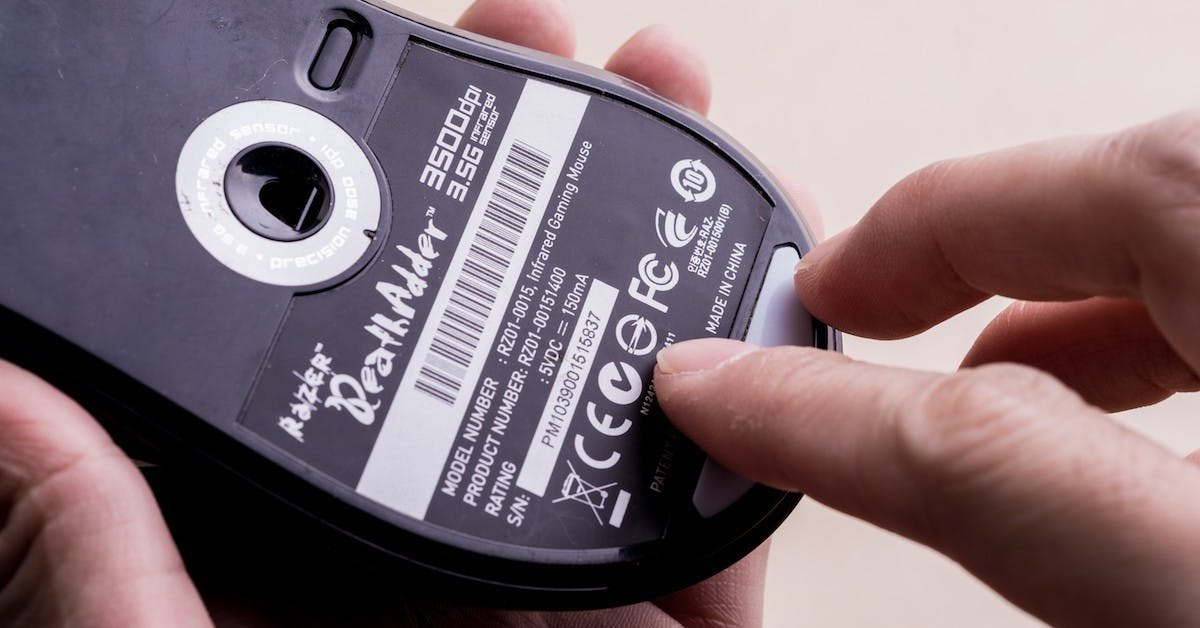

通常滑鼠的固定螺絲都在滑鼠底部,而且大多都被用腳店、貼紙一類的東西包起來。以上圖這支 DeathAdder 來說,三顆螺絲都藏在滑鼠底部的貼紙下方,首先必須把貼紙撕起來,就可以看到藏在底部的螺絲孔。

0fcc915ccad6db65bc2622ad41c1a363

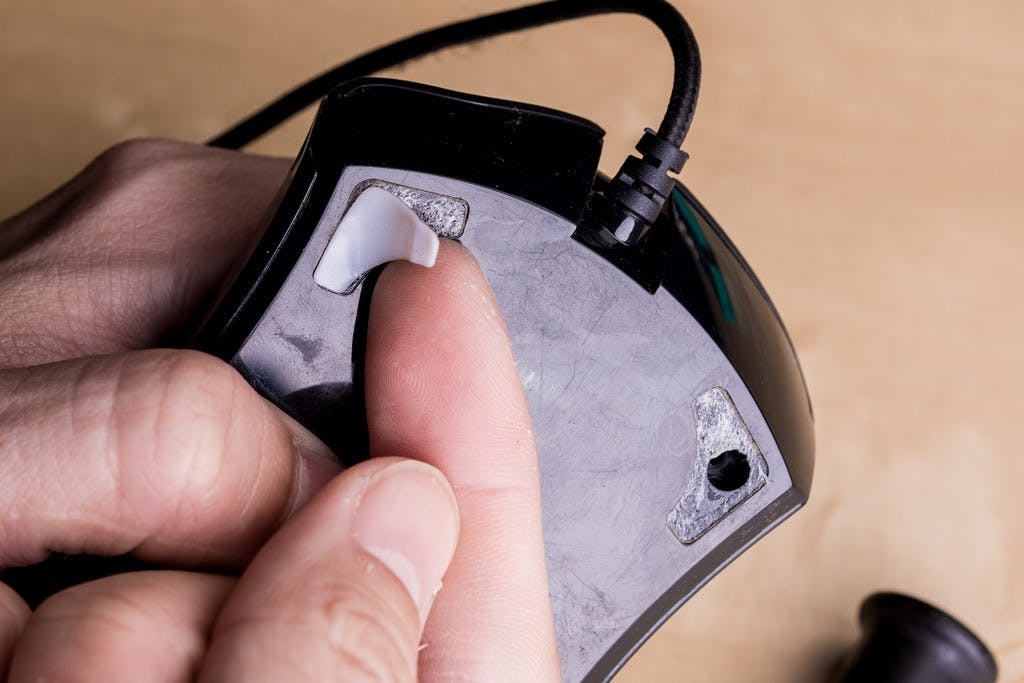

如果你把螺絲卸下來還是無法打開滑鼠,那就表示還有螺絲你沒拆到!總之請你認真檢查滑鼠底部,有些螺絲就藏在那些滑鼠腳墊下面,請把這些貼紙撕起來吧!另外撕下來的貼紙、腳墊記得先放旁邊收好,等等修好滑鼠我們還要貼回去。



2901047630923a093280223e476c18a8

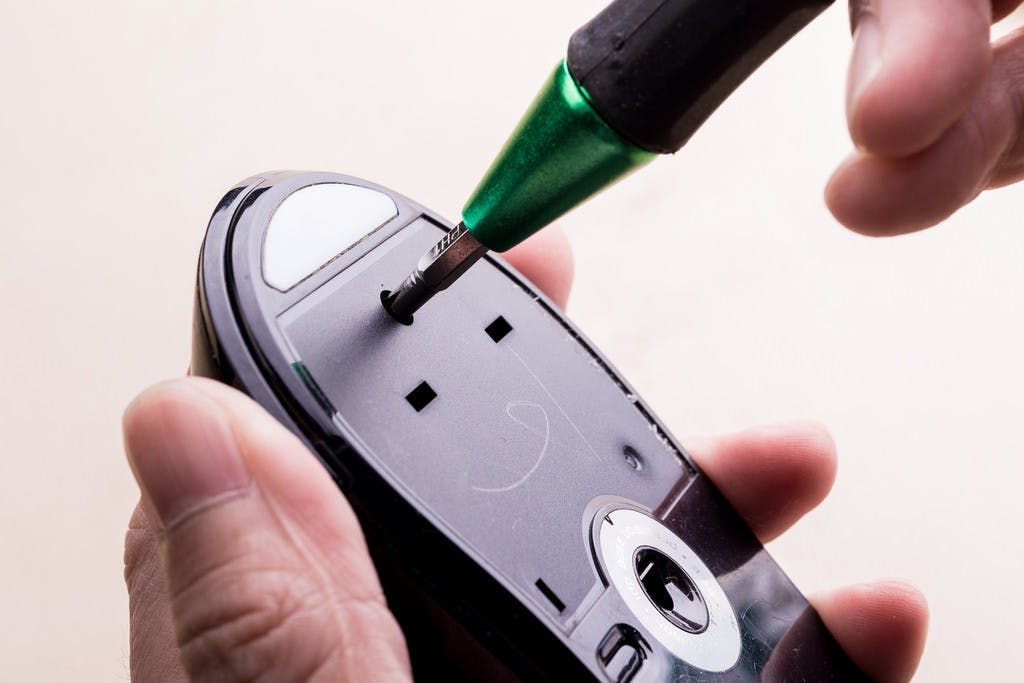

轉螺絲請務必使用「尺寸一樣」的螺絲起子 —— 太大的起子頭轉不開螺絲、太小的起子頭會把螺絲轉崩牙,因此千萬記得要用對螺絲起子。

d14978b41370e4fc19193111a2148a24

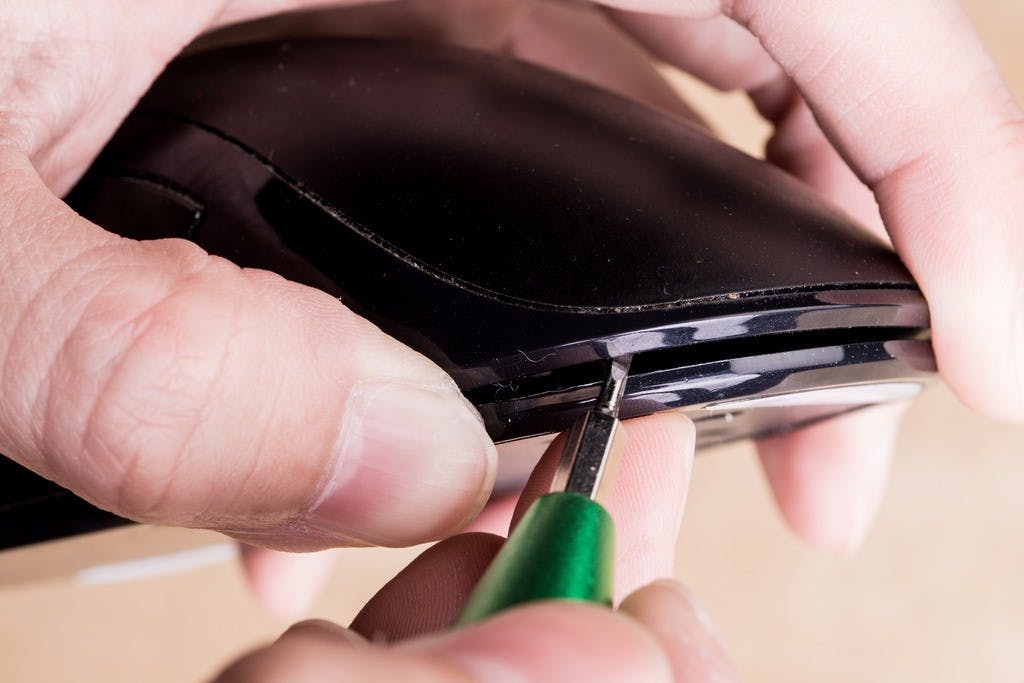

全部螺絲都鬆開之後就可以打開滑鼠啦!請用一字起子插進滑鼠底部的縫隙之中,就可以把滑鼠底部跟上蓋分離了。

033714025e157988a749c44aefaa5ca1

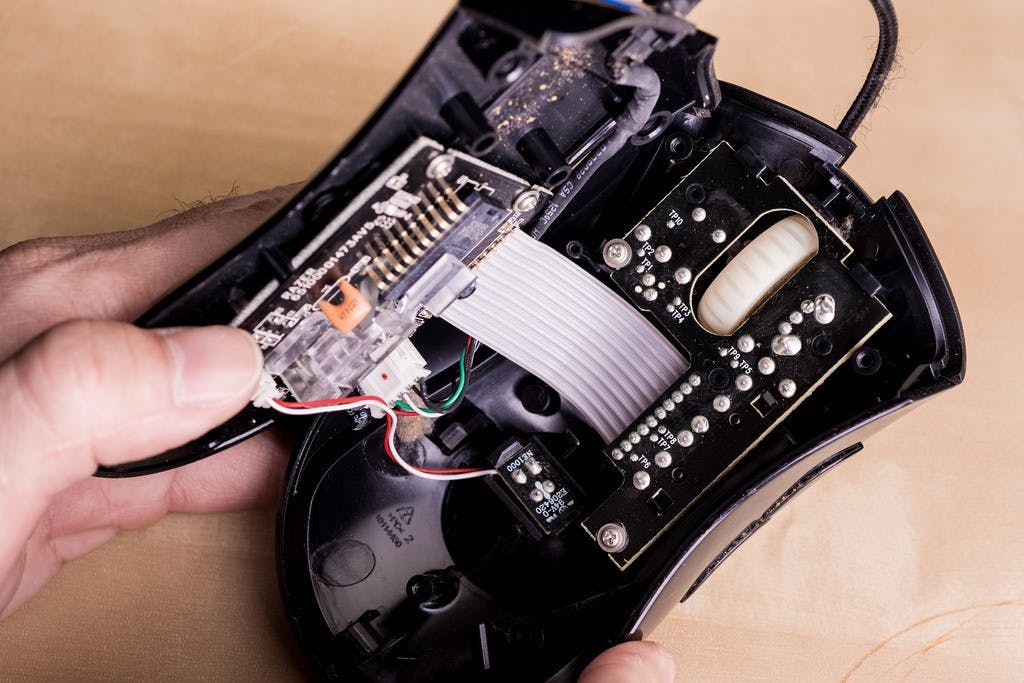

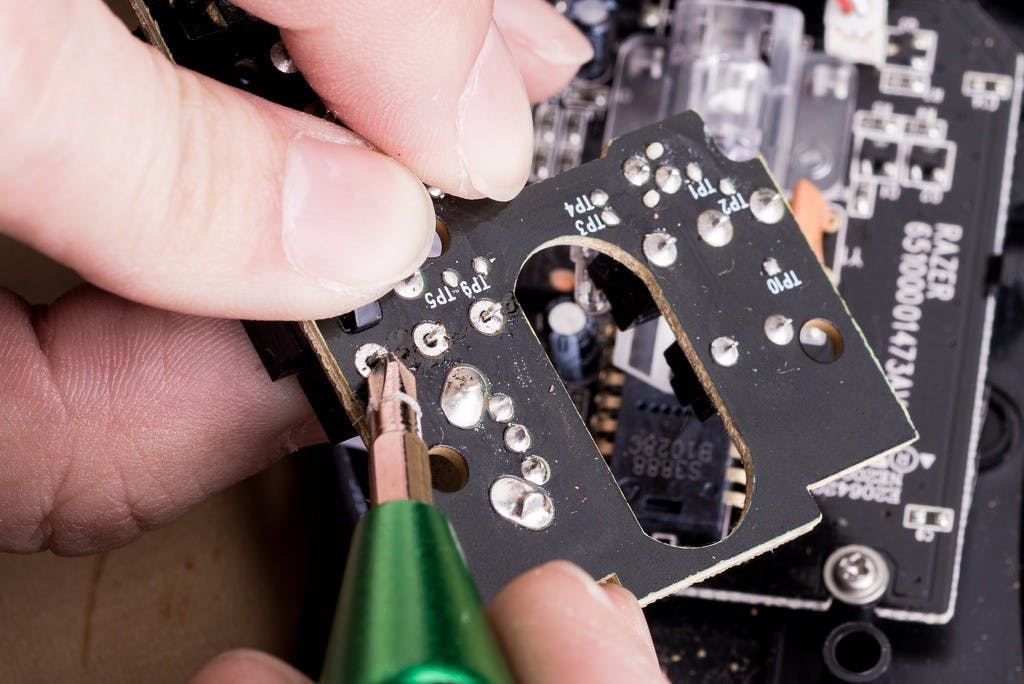

滑鼠打開之後長相如上圖。大多數的滑鼠在上蓋與下蓋之間會有一條排線連接,因此在拆開滑鼠時請特別注意是否有排線連接。否則你要是把排線拉斷 ... 那你真的就直接去買新滑鼠吧,因為扯斷也就玩完囉~我們今天要修的微動開關就在有滾輪的那塊電路板上,因此要把這塊電路板卸下來。拆除方法很簡單,只要用螺絲起子把板子上的兩根螺絲轉下來就可以啦~

b2812e27e384dd52305eecd5cf52acb0

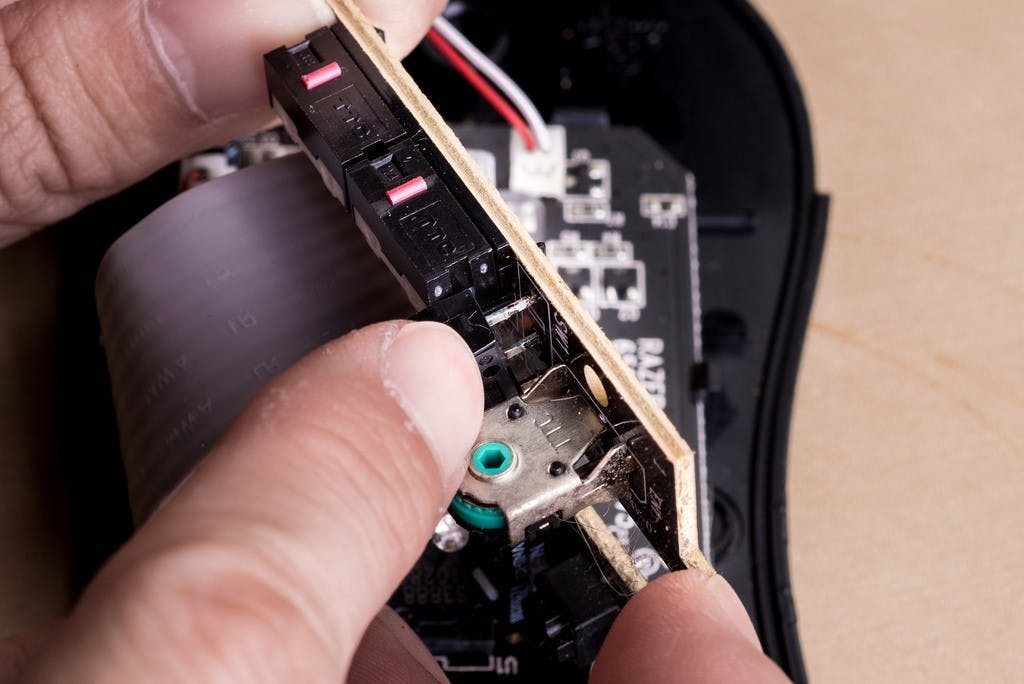

看到了嗎?我手指指著的就是這顆滑鼠的微動開關,就是點擊滑鼠時會發出喀掐聲的玩意。可以看到 Razer DeathAdder 用的也是網路上頗受好評的歐姆龍 Omron 微動開關,但依然撐不過兩年保固,所以世事真的沒有絕對啊!

6b6b422a51d6a6108e1ae3dd34947608

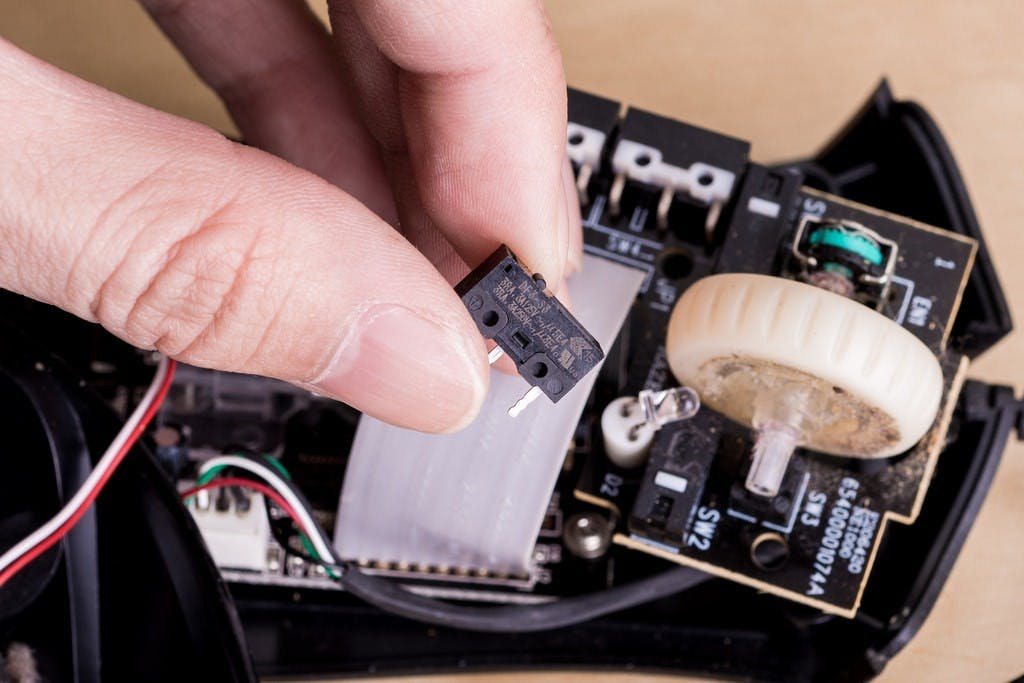

今天要做的就是把電路板上的微動開關卸下來,再換上從網路上買的新微動開關。這種開關在露天等拍賣網站上就能買到,一顆從 10~40 塊不等,是非常非常便宜的小東西。我今天用的是號稱最強微動開關,一顆要價四十元的高檔貨(是的,四十元就算高檔了),希望可以撐更久一些。另外,你要買微動開關時記得先跟賣家確認一下你的滑鼠型號是否適用,因為有些開關腳位、形狀都不一樣,因此買到無法使用的開關也使有可能的。

99f58c0fe5756a193777506ec76a9da7

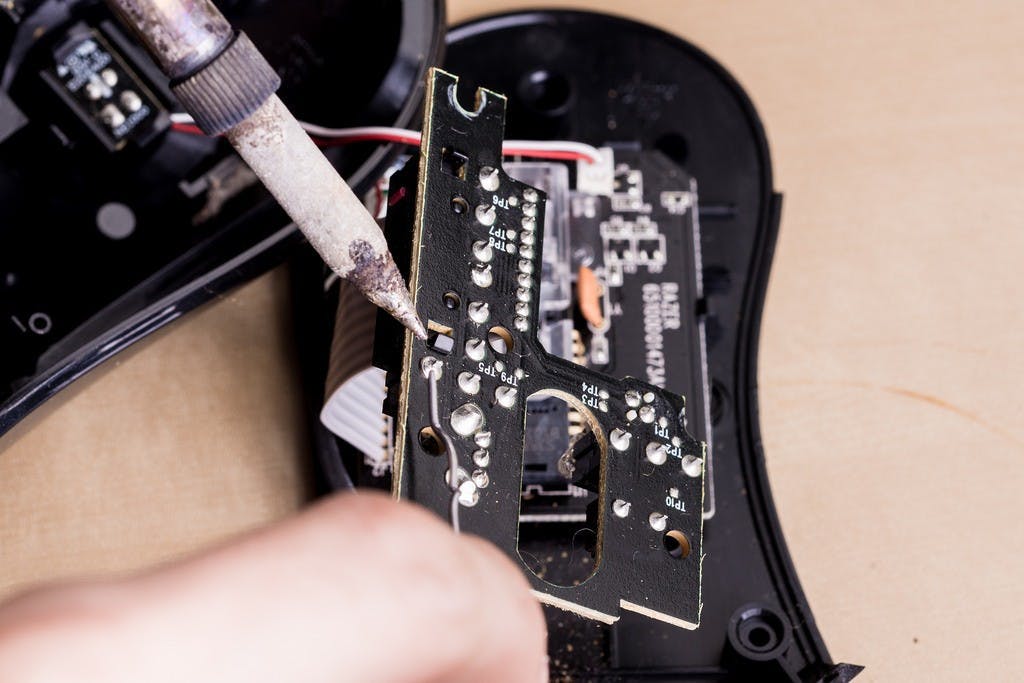

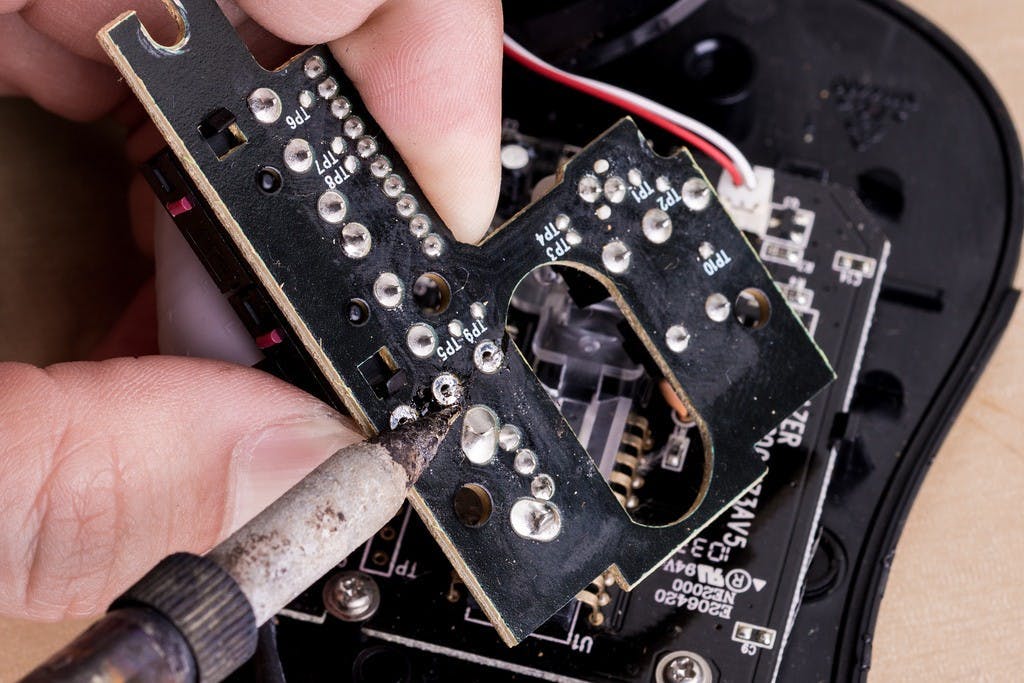

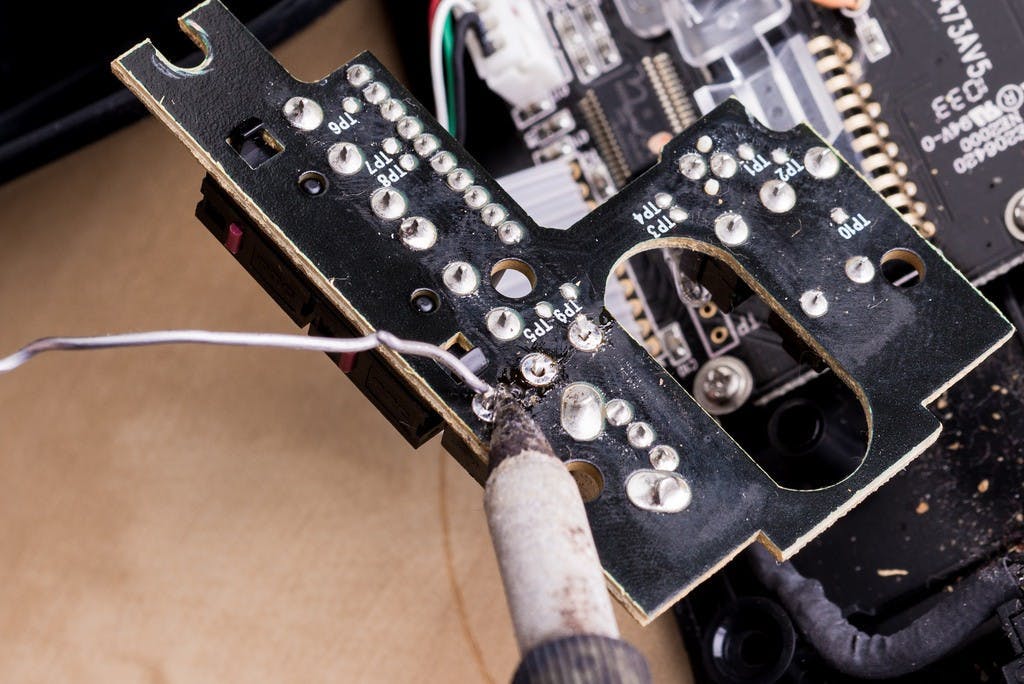

確認好要換的開關之後,我們就要用焊槍把它卸下來啦!由於這種電路板用的焊錫都已是無鉛焊錫,再加上從生產完成到現在也過了兩三年,直接用電子材料行買到的便宜焊槍是很難拆解的!這裡有個小撇步,就是先在舊的焊點上面再加上一些新的焊錫,就可以用小功率焊槍把舊的焊點熔解了,非常簡單。

0c9b2838f6280693572fc543ac9cf279

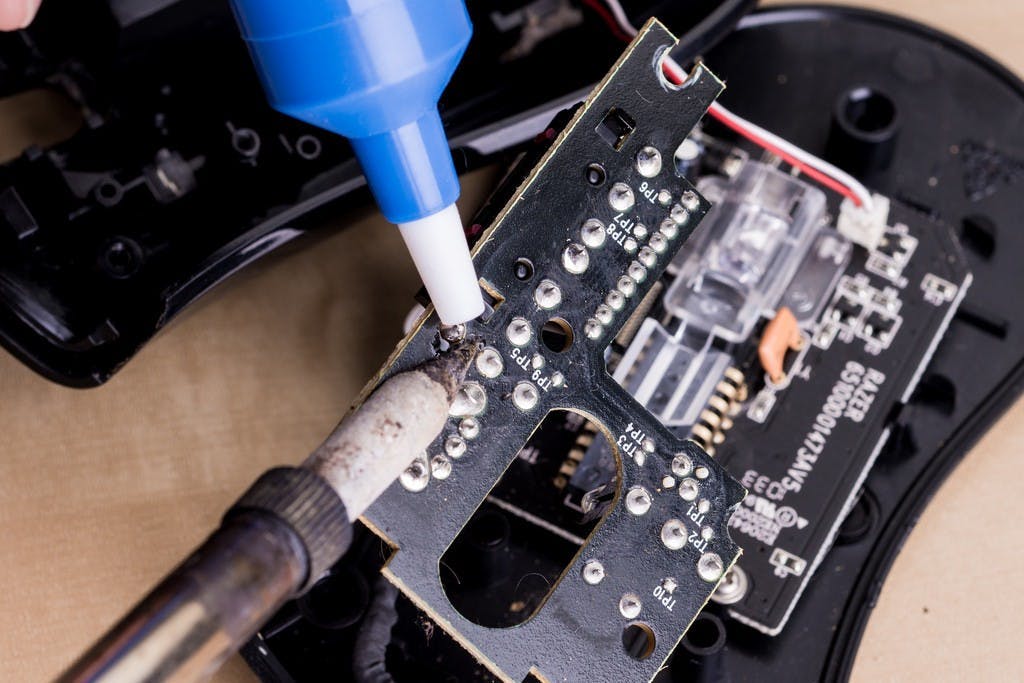

完全熔解之後請不要急著把焊槍移開,直接用吸錫器把焊點上熔解的焊錫吸起來即可。如果你不擅長使用吸錫器,用吸錫線也是可以的!總之把焊點上的焊錫清除乾淨、露出底下的圓洞即可。

748cd3e8958ca6c01ab364f46f7303d1

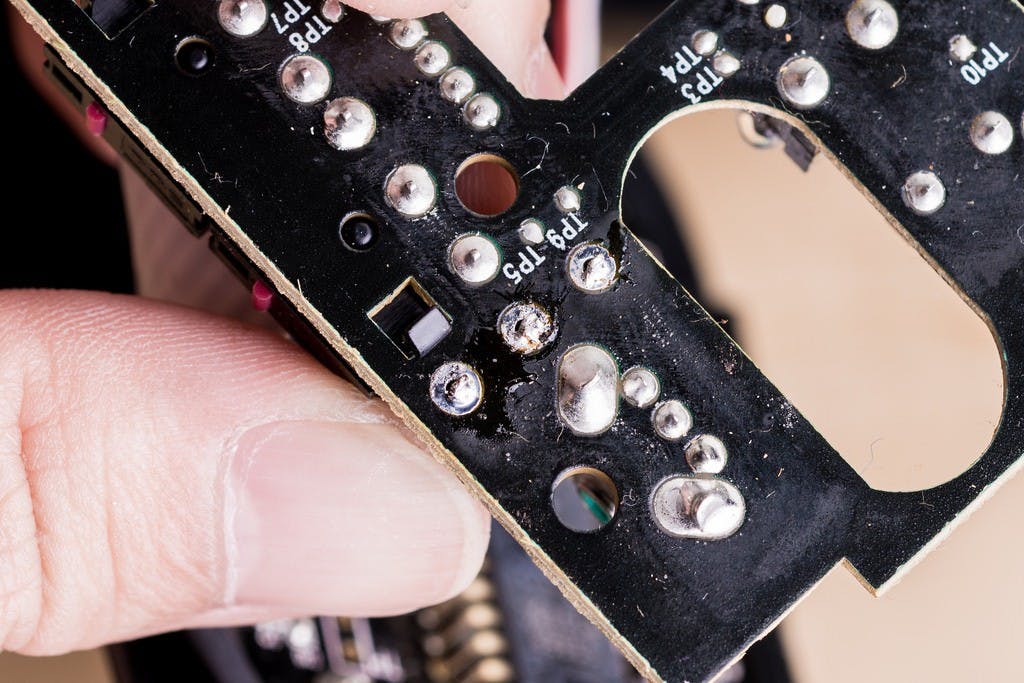

基本上像這種迷你電路板的錫是很難吸乾淨的,尤其是那些複雜多層電路板更是難處理,因此即便吸了很多次,看起來仍然是像上圖這樣。但請不要因為錫吸不乾淨就忽略吸錫這個步驟。因為如果你一開時直接在焊錫熔解時把微動開關拔起來,這樣焊錫倒灌回去電路板的孔之後反而會更難處理!因此請務必先把多餘的錫吸乾淨再進入下一步。

56279852df618932a27207005a98dd1f

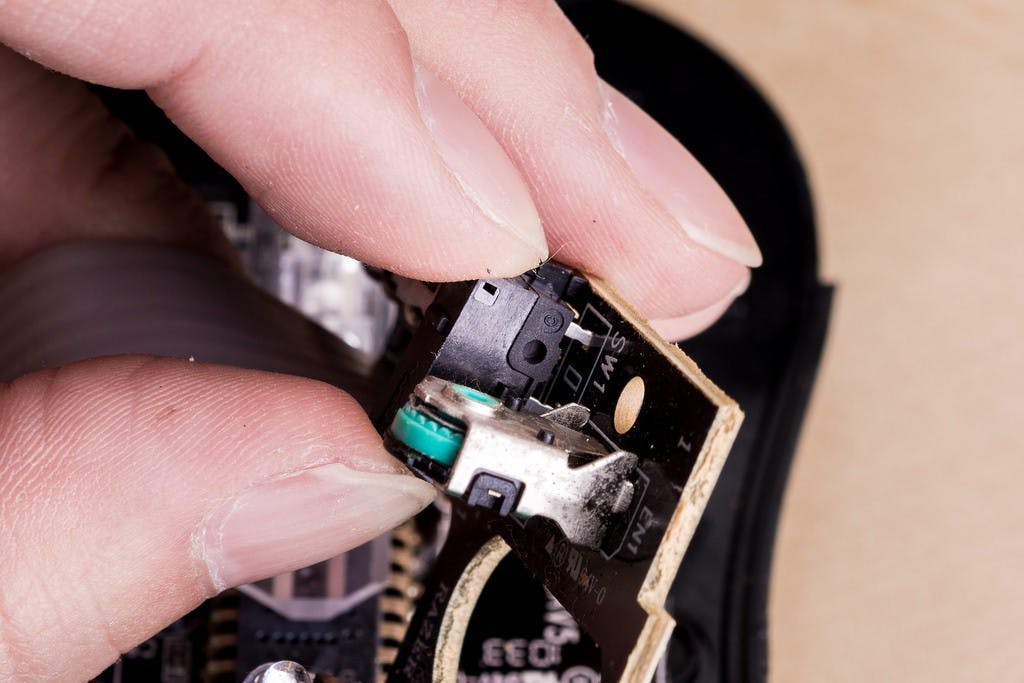

都處理好之後就可以開始拆微動開關了!如果錫清乾淨之後還是沒有自動脫落,表示電路板跟微動開關之間還有一些些銲錫沒清乾淨,這時候只要用焊槍抵著微動開關的腳,讓腳與洞之間的焊錫熔解,就可以用手把微動開關卸下來了!就像下圖這樣。

ce3e410f56a87d2903c587d9931fdfdb

由於舊的微動開關已經壞了,所以我們不用擔心這開關會不會被弄壞。總之呢,你只要別把電路板給弄壞就好,其他要怎麼弄開關都無所謂,不用擔心這顆「已壞掉開關」的死活。

818da4a24570e2ff10e07169335a8819

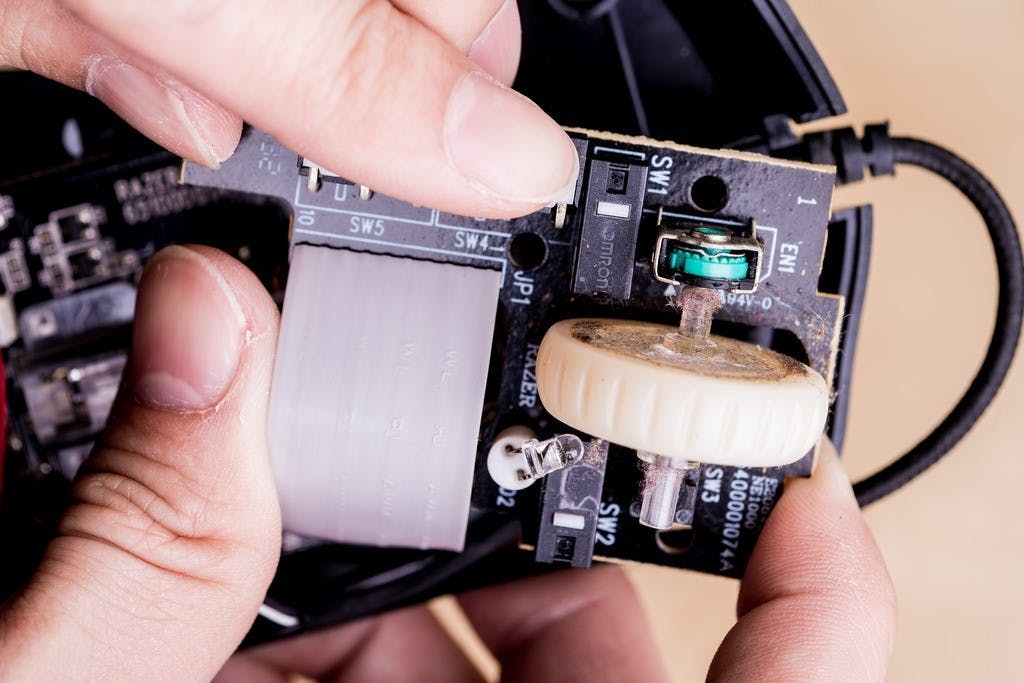

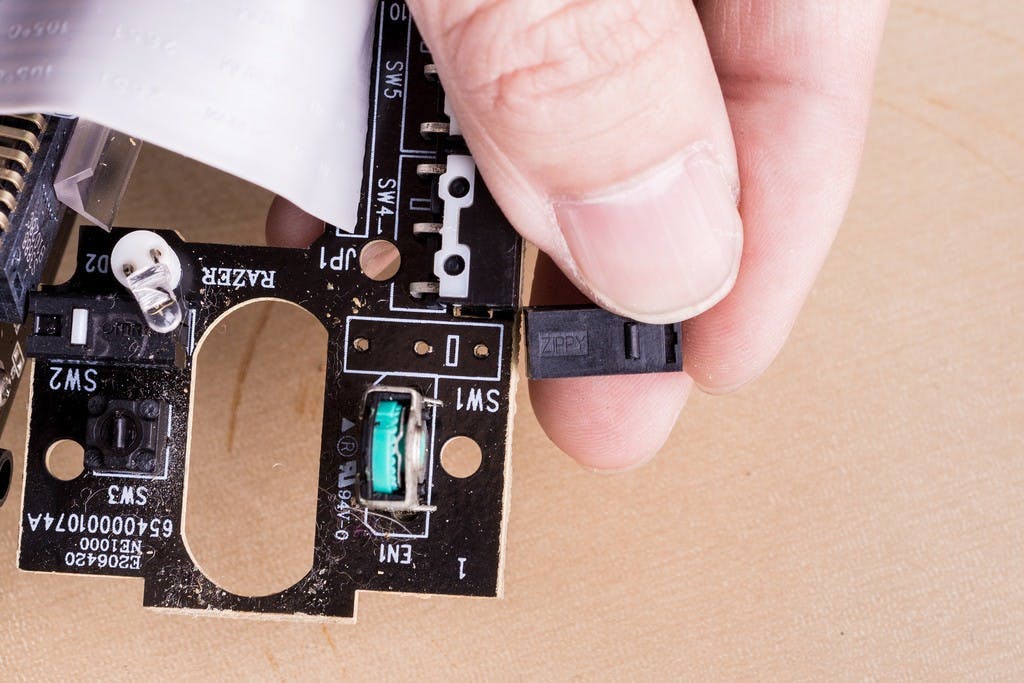

電路板上通常都會有電子零件插入位置的指示,例如上圖的電路板就有標註微動開關的安裝方向(大方格中的小白方格),安裝時請依照電路板上的指示來安裝。

706d324f4629f9867c658ac0a8111d8e

確認完成之後就可以把微動開關插進去啦!如果插不進去的話,就表示你的電路板孔洞裡面還有焊錫沒有清乾淨,這時候只要從電路板背面再上一些焊錫,接著趁焊錫融化的時候用牙籤、或任何非金屬的尖銳物品穿過電路板,就可以把電路板的孔給清乾淨了。

註:一定要用非金屬的尖銳物,否則穿過電路板時就會被焊錫給黏住。

cb27156366e4019274e912fba710a5ea

將微動開關安裝上去之後我們得做一個步驟:折腳。

由於焊接時必須將電路板翻過來,因此如果不把腳微微折彎的話,在電路板翻過來時微動開關就會直接掉下去了。因此請用個螺絲起子什麼的輕輕的把微動開關的腳給彎折一下,讓開關能固定在電路板上不致脫落。

fcb755af12d9b61a7e5ff6eaec2aa43c

穿好零件之後只要再重新用焊槍與焊錫把微動開關固定好就可以啦!這裡請務必讓焊錫完全熔解之後才可以把焊槍移開,否則要是熔解不夠徹底,就會在未來的某一天又出現接觸不良的問題,到時候還得拆開再修一次,也是頗麻煩的事情。

等開關都換好之後,再從上面這張圖片逆回去把滑鼠組裝好,你的滑鼠就起死回生囉!另外建議你,既然難得把滑鼠拆開,就順便把內部清理一下吧!尤其是案件跟滾輪,這些都是超容易藏污納垢的地方啊!滑鼠真的超髒的!

--

「你可能會遇到的」疑難排解:不小心把焊點弄壞了

024029768a38799a29b9df231d2732b1

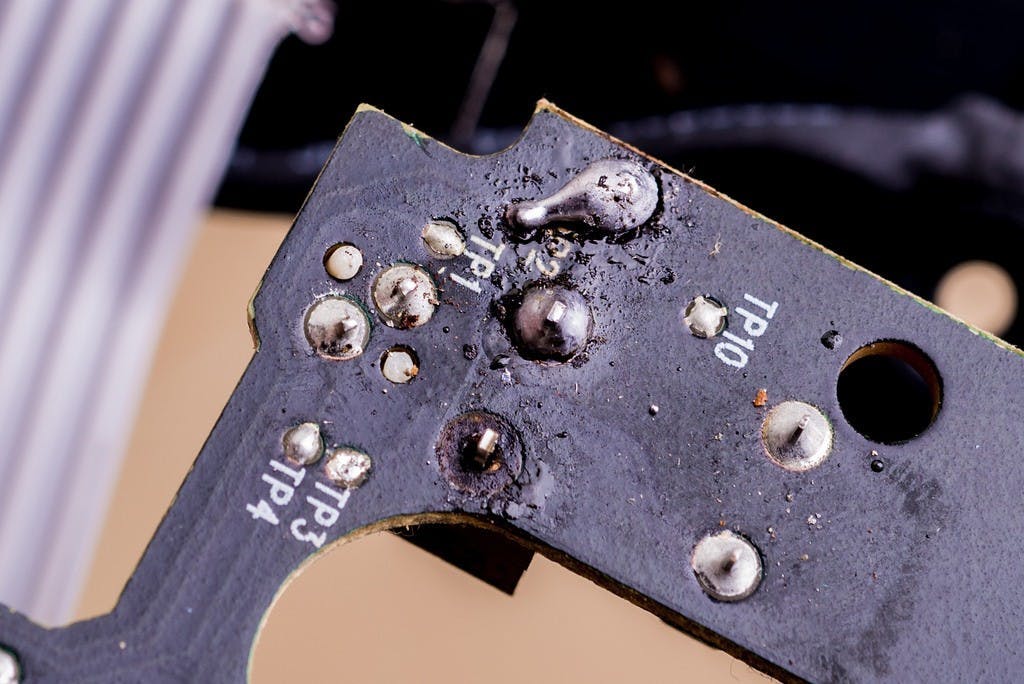

由於滑鼠會用到壞掉通常都是滑鼠很老了,因此電路板焊點會老化、脆化也是很正常的事情。如果你在清除焊錫的時候不小心把焊點給弄掉了(金屬銀色的膜被撕起來)也不用擔心,你只要仔細觀察焊點跟電路板上的線條,就可以很快速地在電路板上找到該線路的下一個連接點,只要你用焊錫、或是細電線把微動開關的腳(焊點弄壞的那隻腳)與其他完好的焊點連接起來就可以了。

例如上圖我就是用焊錫直接把弄壞的焊點跟電路板上的「TP2」焊點給連接起來,這樣就可以解決焊點換掉的問題啦~超簡單的!

--
