世大運地面螢幕怎麼做的?1200平方公尺巨型LED螢幕

看完今年的世大運開幕式,肯定對於開幕表演印象深刻,三段表演「活力島嶼」、「匯聚台北」、「世界部落」都十分精彩,而且無一不扣著那地面的巨大螢幕做表演,究竟是為什麼能做到這麼大的投影面積,又為什麼能讓人站在上頭踩踏,到底是怎麼辦到的呢?其實這都是靠著模組化的LED螢幕陣列。

點距10mm的模組化LED

那巨大的螢幕是怎麼做到的?當我看著世大運開幕式的時候心中一直有這種疑惑,是投影嗎?還是巨大的LED螢幕?到了開幕表演時,有人踩踏上去後沒有出現陰影,因此當時先排除投影效果。接著又想,人在LED螢幕上踩踏難道不會壞掉嗎?不信你拿你家的螢幕來踩踩看,肯定爆掉給你看。三更半夜找不到官方人員可以求證,於是只能靠自己解答。

近期的新聞中有提到,這次承包世大運的廠商,使用的是星光影視設備科技股份有限公司的地板屏產品,而在官網中也只有SLT-DP-010這項產品。在產品資料中可看到,SLT-DP-010是採用模組化的LED螢幕並可無縫拼接。每片LED模組的面積為320x160mm,點距為10mm,每個像素為1R1G1B的配置。然而透過部分消息得知這次使用的可能是面積更大的模組,因此在用量上會比SLT-DP-010更少。

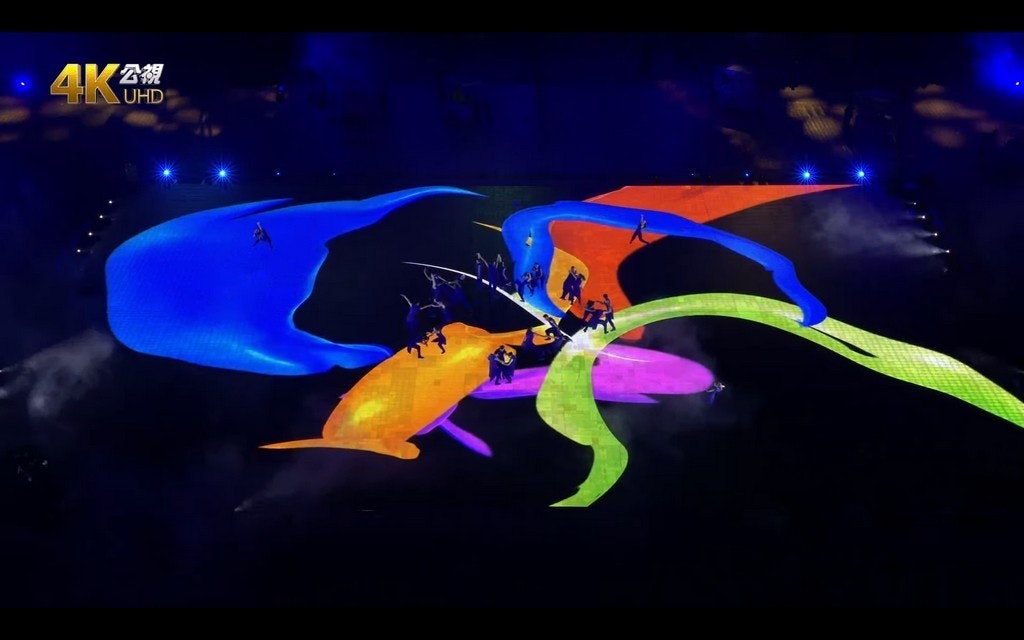

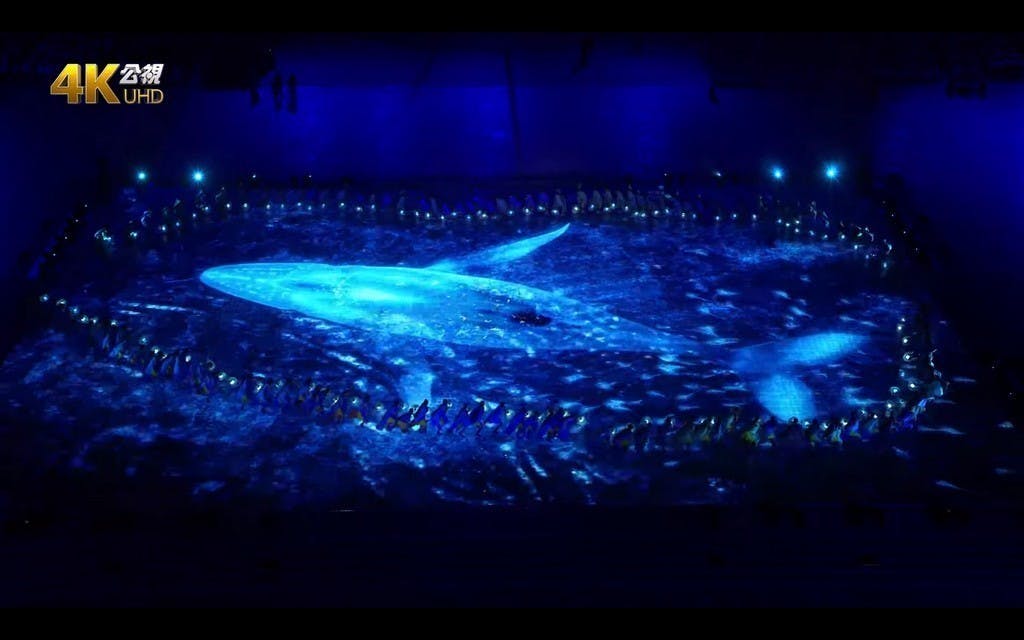

▲這巨大的地面螢幕到底是怎麼做的?看著開幕式不停地想著這問題,又有什麼樣的廠商有能力製作這樣的產品呢?

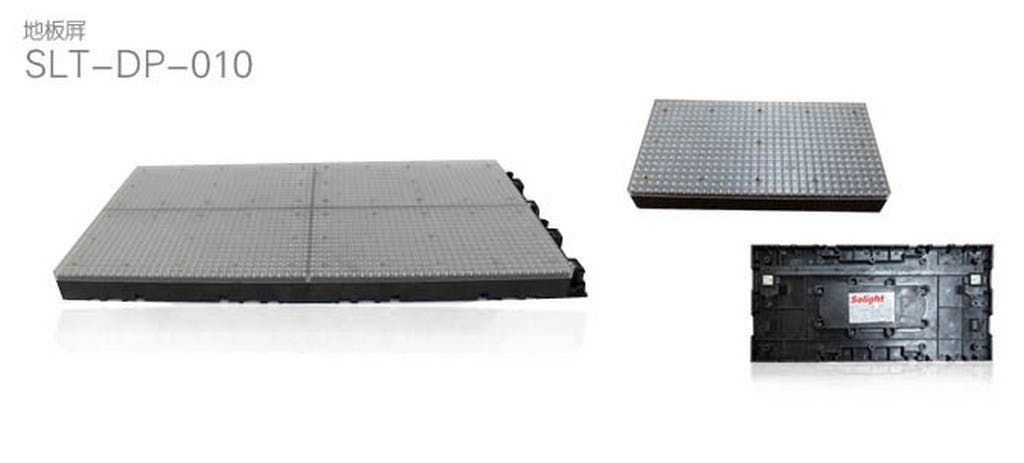

▲雖沒經過官方證實,但我們猜測這次承包商使用的是SLT-DP-010,是種模組化LED螢幕,面積為320x160mm,點距為10mm,像素組成為1R1G1B。

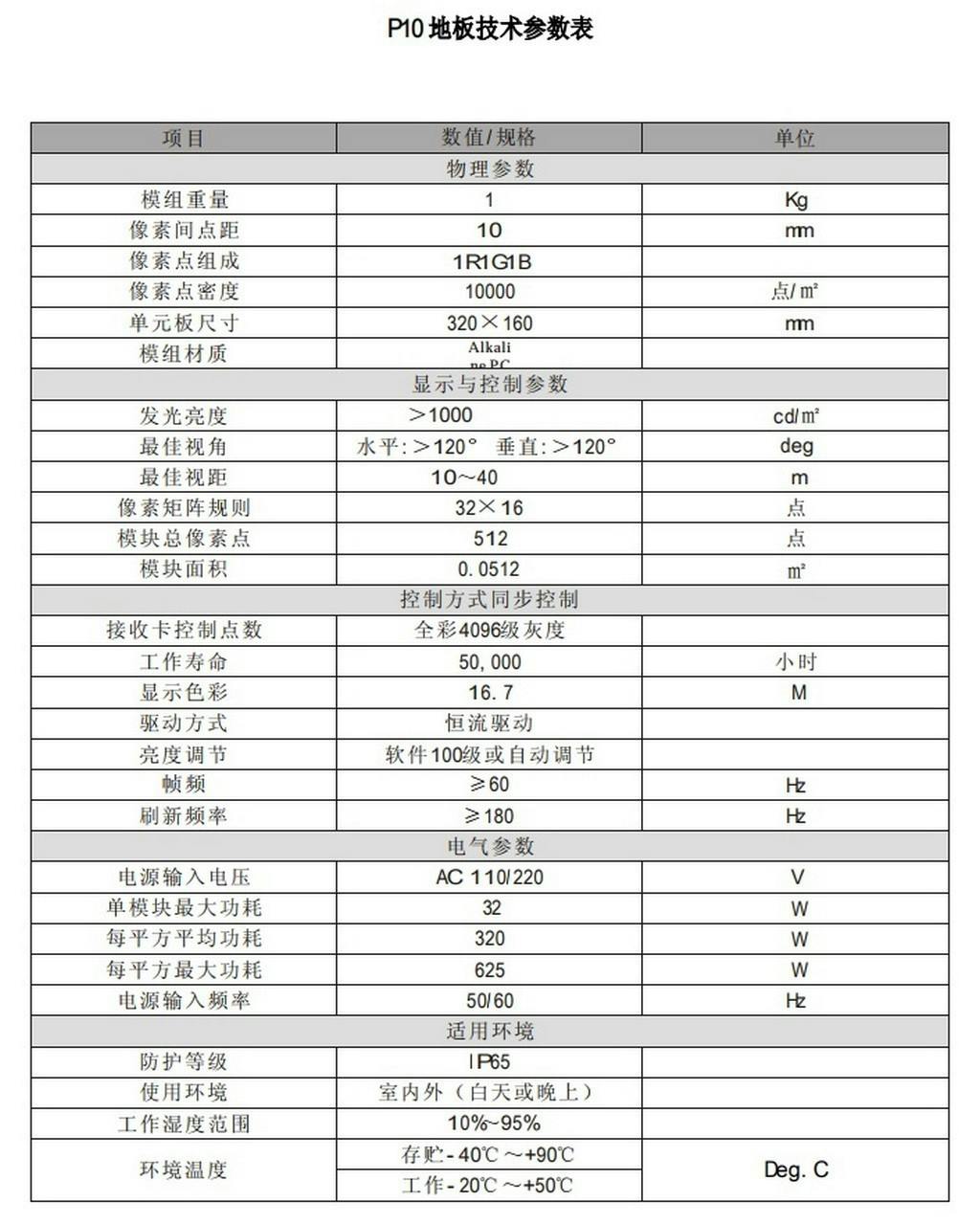

▲模組化LED的規格如上,且支援IP65可耐相當程度的雨水與灰塵,這次鋪設面積為1200平方公尺。

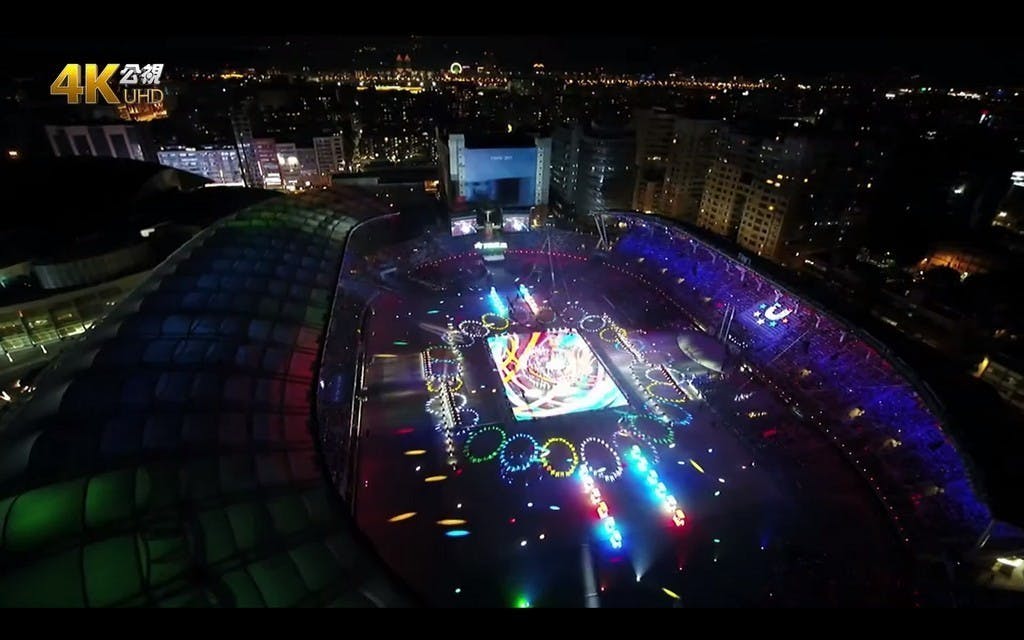

▲巨大的螢幕就算用空拍機從外部拍攝都很清楚。

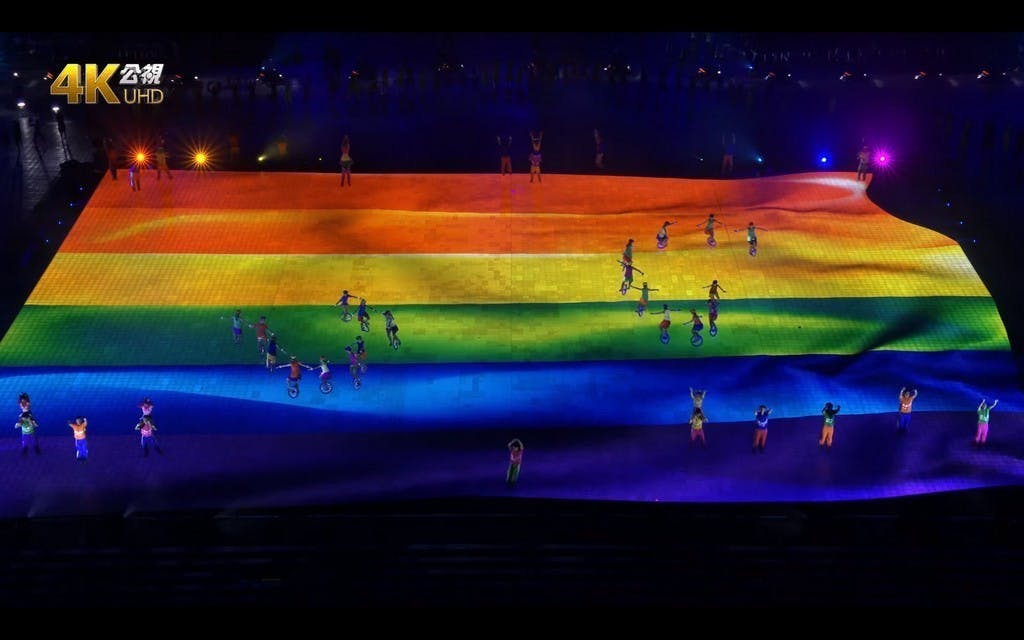

▲漂亮的色彩、低延遲的表現,搭配上頭表演者的演出,不得不說讓人耳目一新。

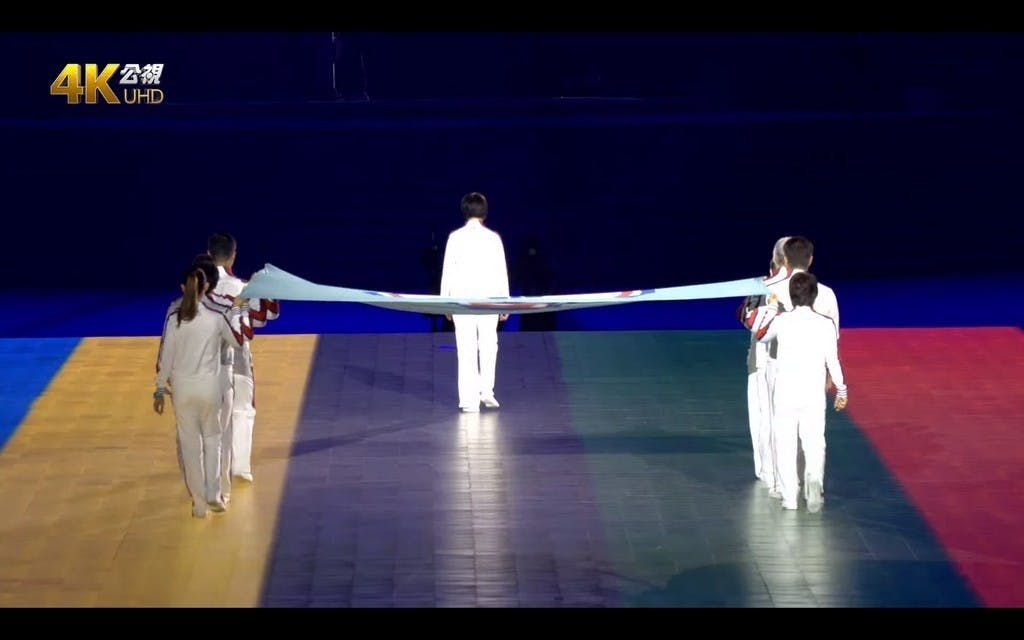

▲打開燈從這角度可以看到地面上有一格格的方塊,應為模組化的組合線,推測應用了超過2萬片LED模組。

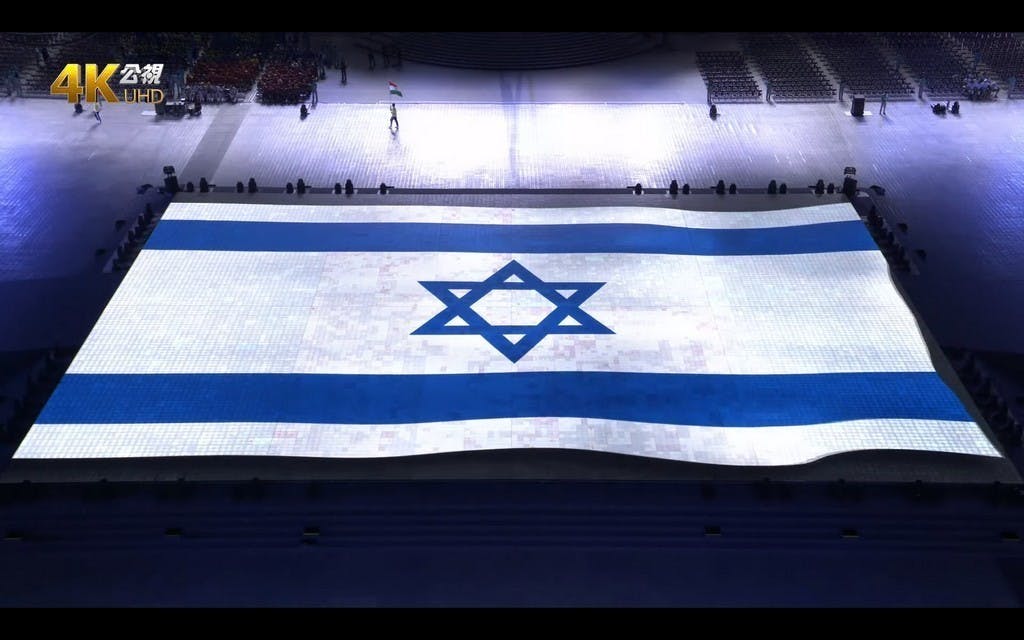

▲如果上面的看不清楚,換成白色底就可以看到一格格的組合線。

一塊塊組裝的巨型螢幕

簡單來說,若世大運使用的是SLT-DP-010每片LED解析度為32x16,組成1080p的解析度至少需要19.2x10.8m的空間,從資訊中了解世大運地面LED總計鋪設了1200平方公尺,至少需要23438片的LED模組才能拼裝成這樣的巨大螢幕。當然為了避免踩踏損傷,LED模組上方有壓克力保護膜,因此人走過時會有些許的反光。且模組支援IP65防水防塵,就算下雨也能有一定的抵抗能力。先前也有得到網友反應,這次使用的是面積更大的LED模組,而非SLT-DP-010,因此在用量上不會需要2萬多片,僅需5000片左右就能組成這尺寸的螢幕。

從開幕直播中可以看到這螢幕的色彩十分漂亮,應為LED直發光才有的效果,而不像一般螢幕還加上彩色濾光片。這讓色澤在夜晚中的視覺效果更好,且低延遲的特性也讓高速運動的影像更加流暢。不過這次的螢幕可以發現校色沒有做好,相鄰的模組有時色差過大,看起來會變得很突兀,在某些顏色下會特別明顯,是比較可惜之處。

這次的表演設計結合地板的巨型LED螢幕,不論是巨大的鯨魚、亮麗的台灣,或是代表台灣的電路板與晶圓,都讓表演更加生動且與眾不同。希望我們可以在未來的台灣大型展會中繼續看到這樣高水準的演出,不得不說,這次世大運開幕式,是我人生中第一次從頭看到尾的開幕典禮,其中一大部分得歸功於那地面的LED螢幕,讓人看到了不同於以往的表演節目。

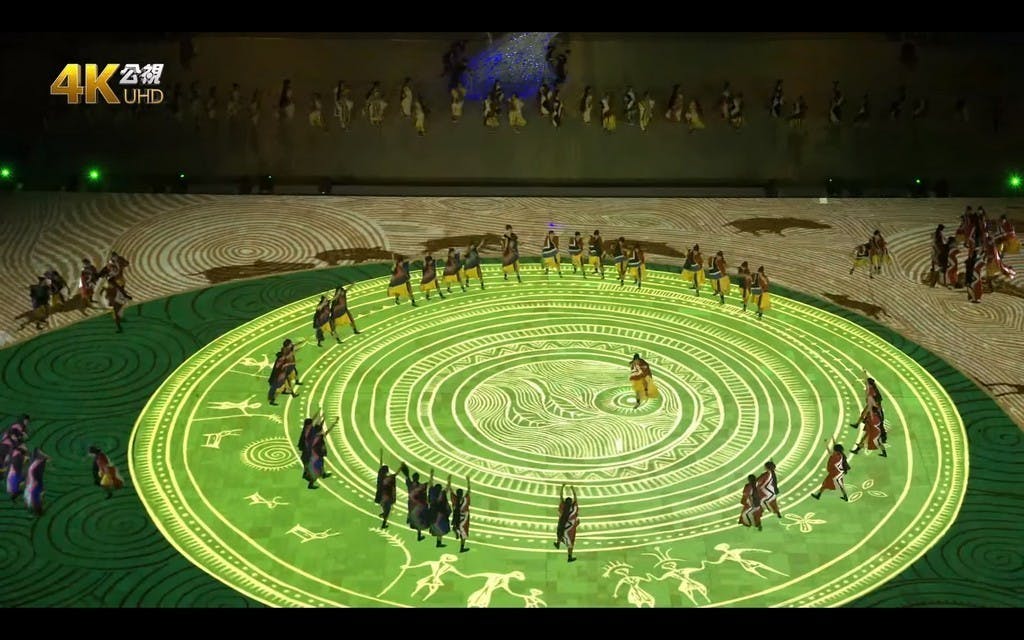

▲這幅圖不禁讓人感受到這次選的地面螢幕真的很棒,漂亮的顏色與動態效果,不同於過去的表演。

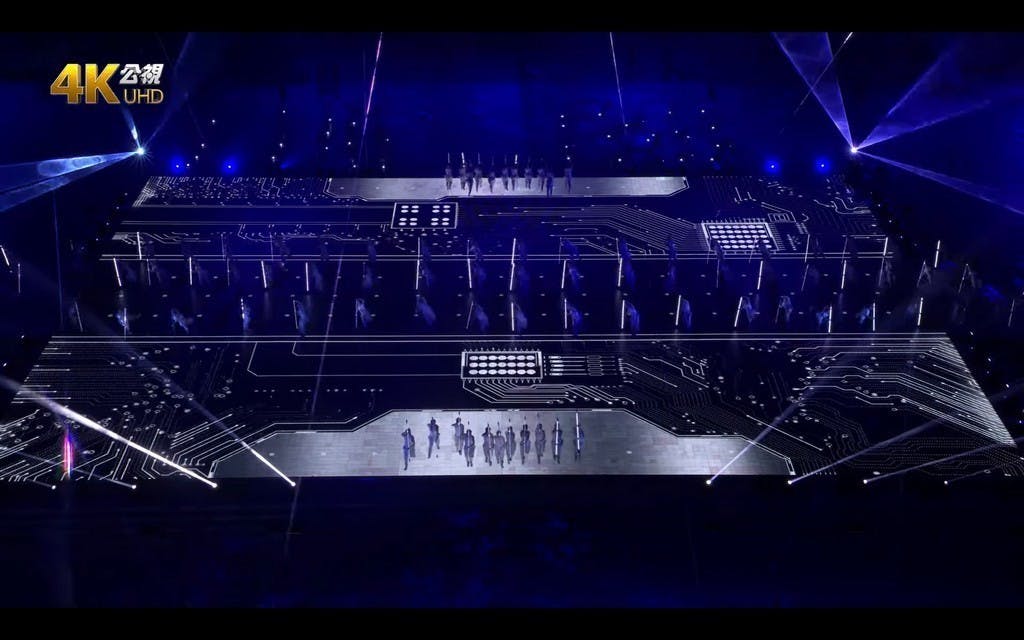

▲看到電路板與稍後出現的晶圓,這真的是台灣的最佳代表。

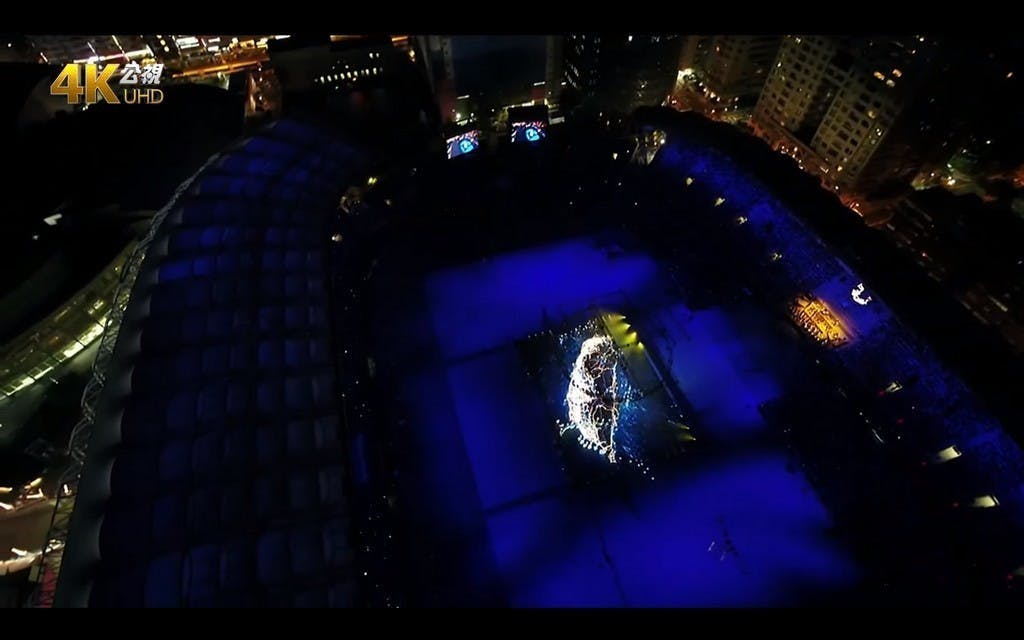

▲這鯨魚與台灣島的誕生,是我覺得開幕式最棒的表演之一,看了十分感動。

▲原本對於世大運沒什麼特別的想法,但看完世大運開幕式後,可以感受到製作上的用心,是台灣運動賽事很難得的經驗。

▲覺得昨天的節目很精采想回味嗎?看看世大運精彩重播吧!
