3D 列印模組化手機充電器底座套件

2018.02.19 08:23AM
1422
是3D 列印模組化手機充電器底座套件這篇文章的首圖
首圖
+

章節連結

這是最近阿輝在玩 3D 列印自行繪製的練習作品:手機充電器變換充電底座套件

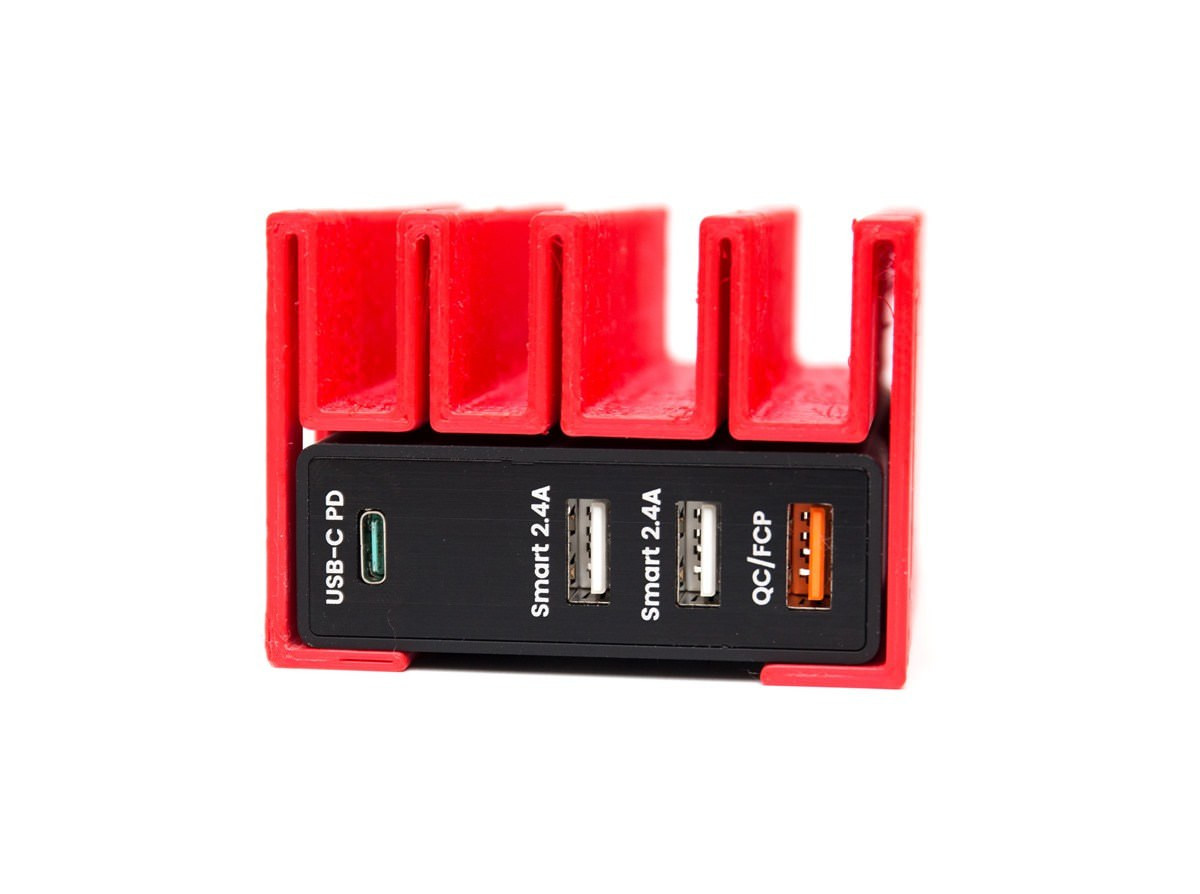

3D 列印模組化手機充電器底座套件 @3C 達人廖阿輝

沒有要商品化的計畫(笑),檔案 開放給大家自由下載 ,有 3D 印表機的朋友可以自行列印使用

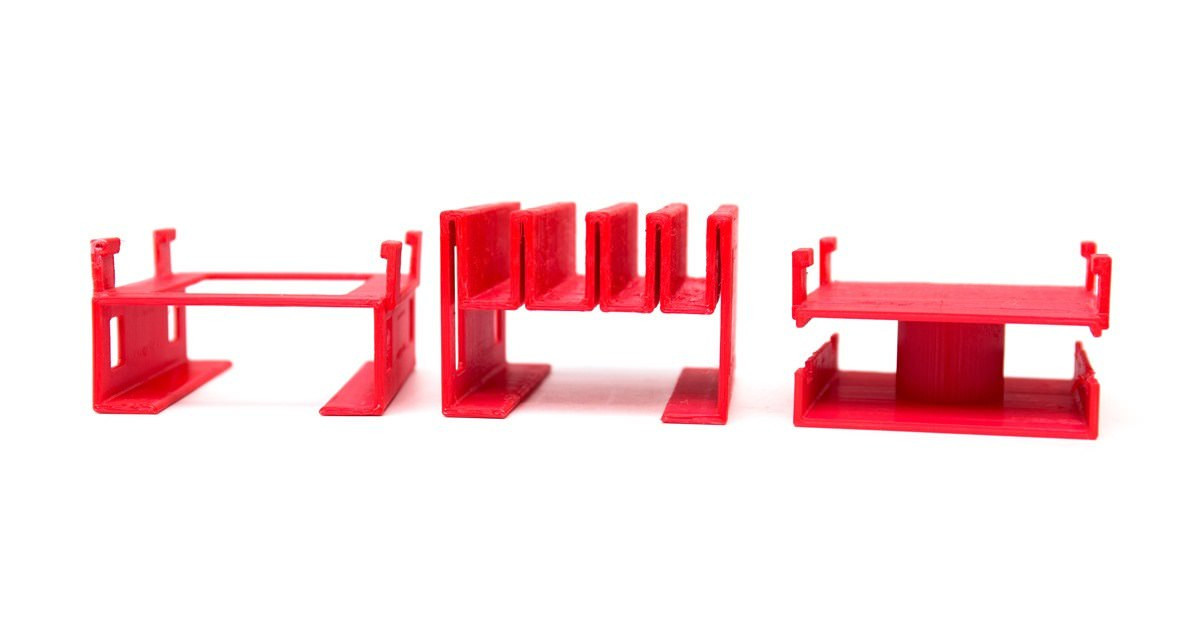

手機充電器變換充電底座套件;可模組化組合三個模組可以任意組合與堆疊。基礎以 norm+ 急速充電器為搭配使用充電器,或是大小約為 73mm x 27mm 的充電器可以使用。

  1. 主體為可加上手機置放功能的底座功能
  2. 組合模組可以推疊多組充電器,讓 1 多個充電器也可以整合在一起使用
  3. 線材收納模組,簡單可以讓多餘長度的線材收納與其中。

3D 列印模組化手機充電器底座套件 @3C 達人廖阿輝

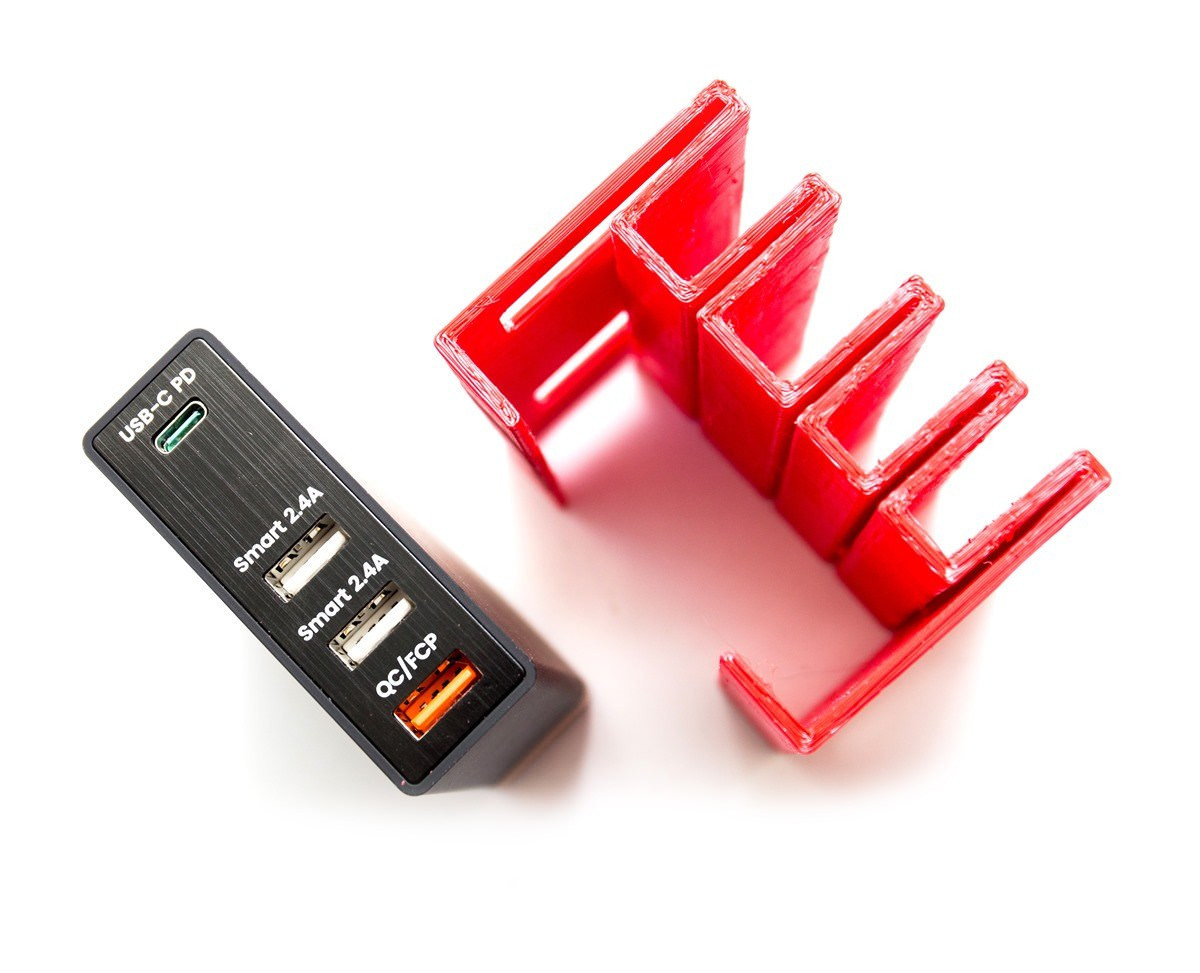

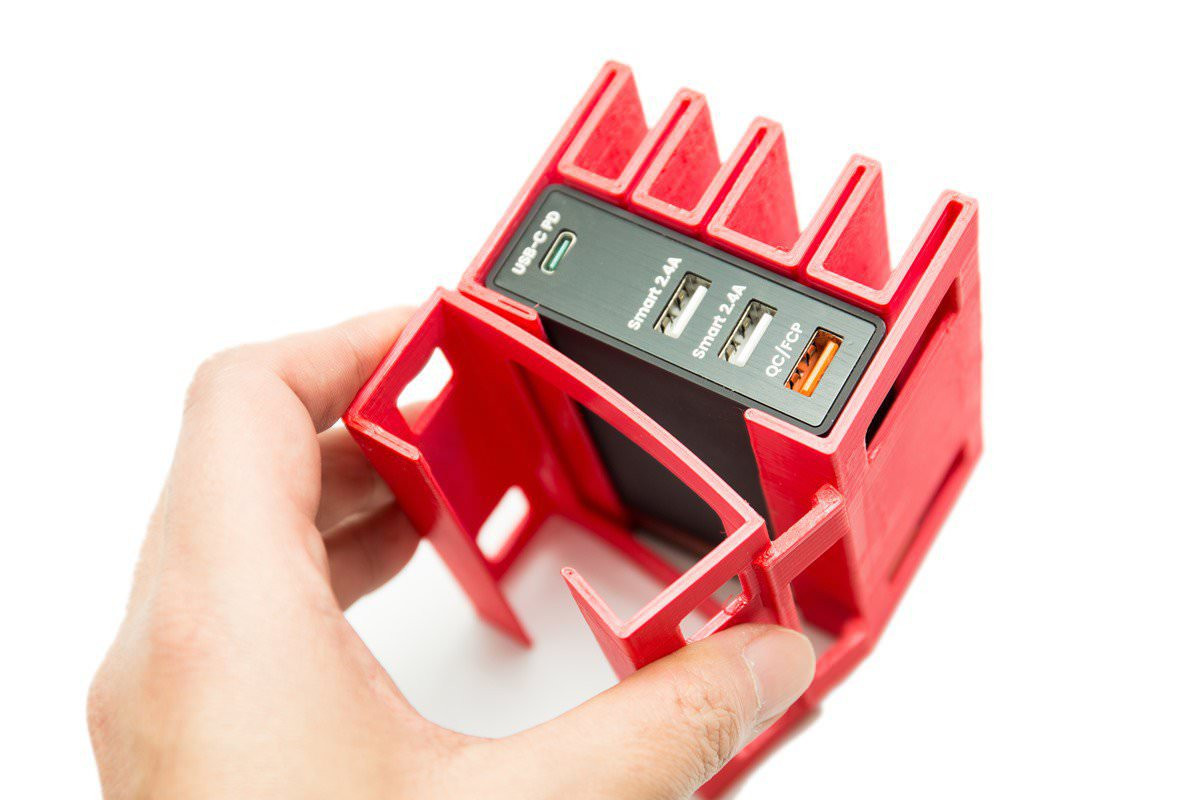

轉換底座本體,充電器馬上變充電底座!

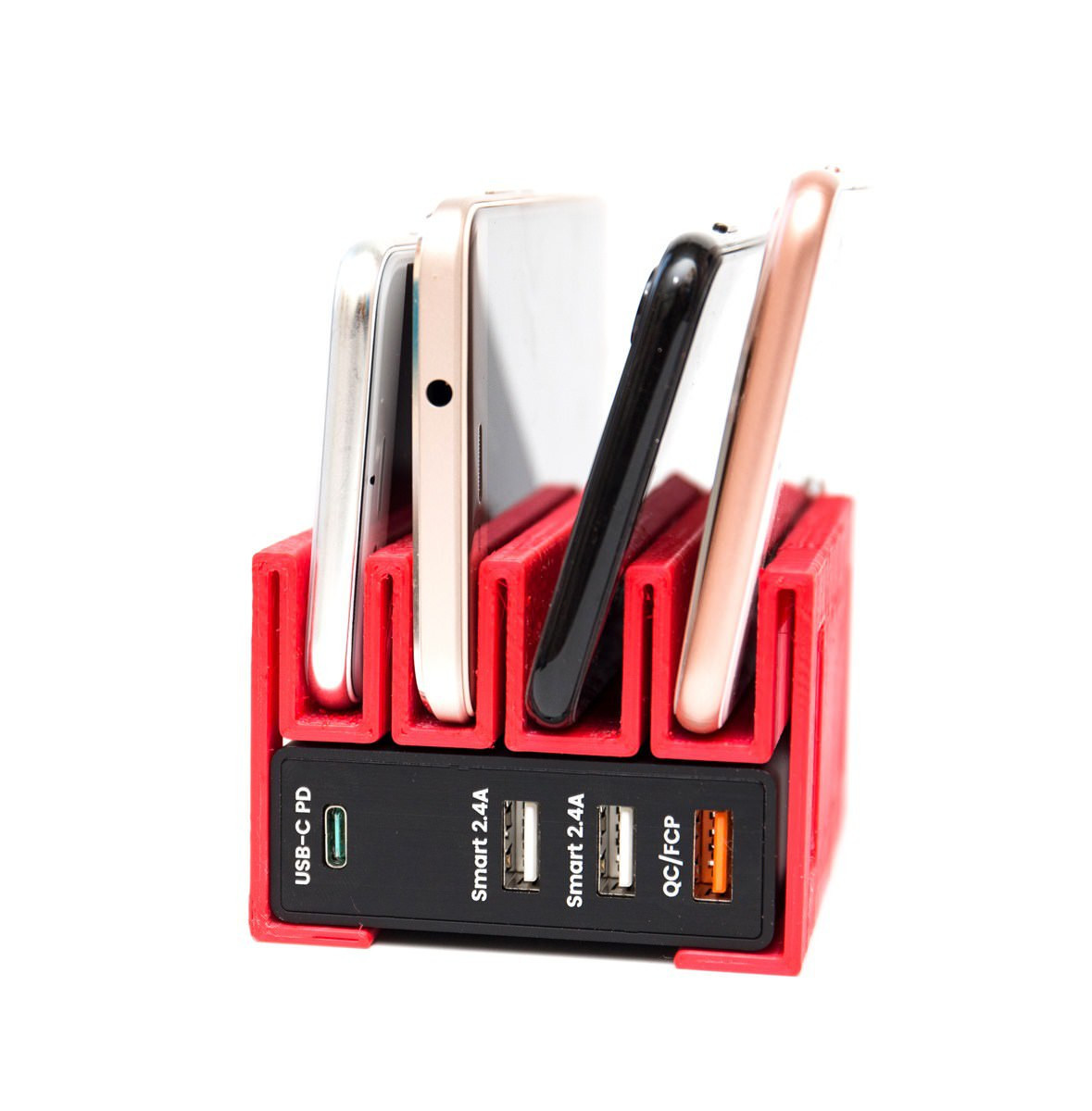

其實就是一個簡易底座,基礎以 norm+ 急速充電器為搭配使用充電器,或是大小約為 73mm x 27mm 的充電器可以使用;裝上後大概可以放三台厚度低於 1cm 的手機或是平板,以及一台厚度低於 1.5cm 的手機或是平板,一共四台。

3D 列印模組化手機充電器底座套件 @3C 達人廖阿輝3D 列印模組化手機充電器底座套件 @3C 達人廖阿輝3D 列印模組化手機充電器底座套件 @3C 達人廖阿輝

其實印出來才發現好像用料有點太好,2mm 的厚度其實頗為厚實,不過自己用好一點也無所謂啦!當然也會比較耐用

3D 列印模組化手機充電器底座套件 @3C 達人廖阿輝

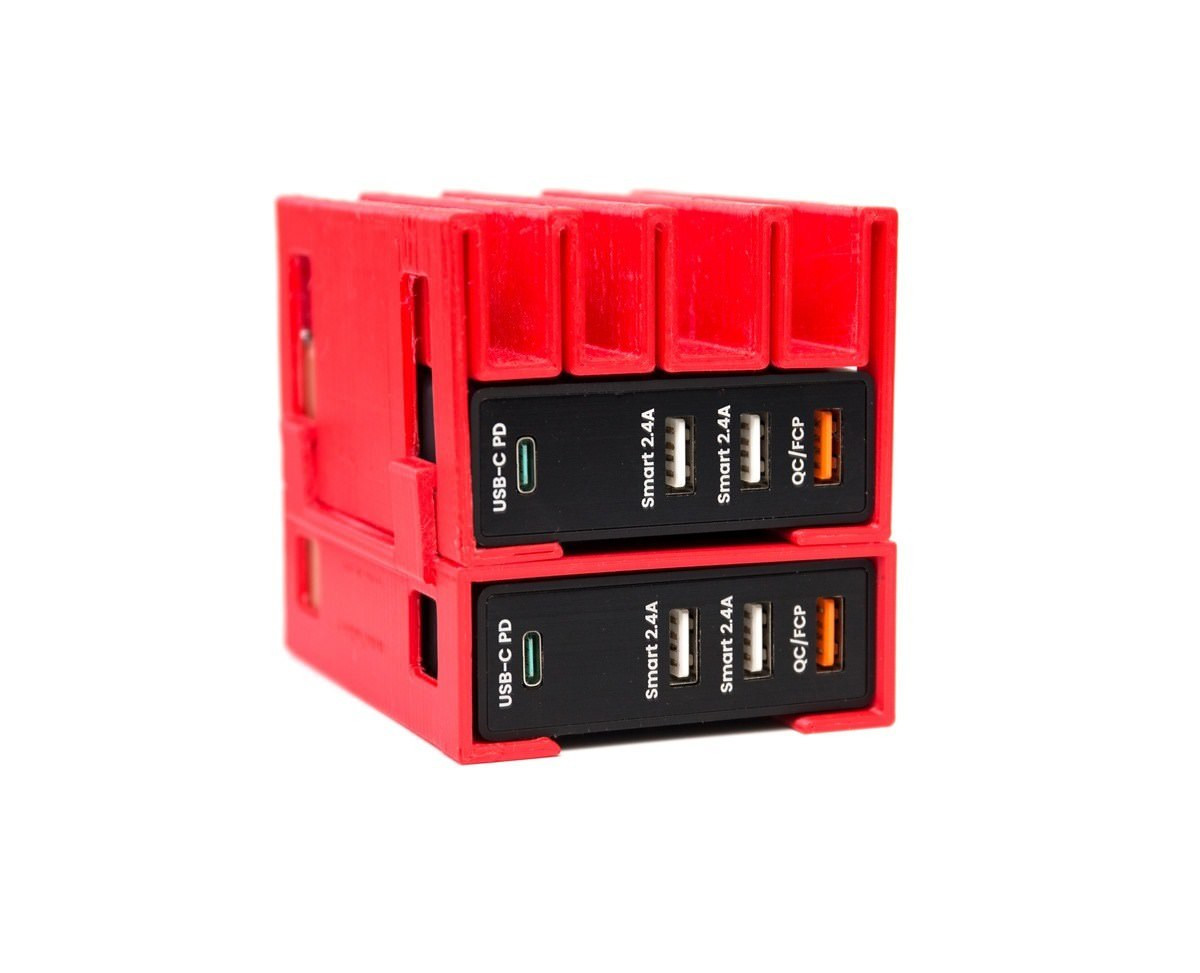

模組化設計,可擴充堆疊使用

除了幫阿輝的充電器直接升級底座功能之外,當然也想了一下還可以做什麼有趣的設計,因此簡單的利用塑料的彈性設計了可以相扣的設計,也想了兩個簡單的應用就變成可以模組化使用的設計啦!而且除了手機底座的部份一定是最上層之外,另外兩組都可以自由組合搭配,不夠用的話多幾組堆疊也當然沒問題。

3D 列印模組化手機充電器底座套件 @3C 達人廖阿輝

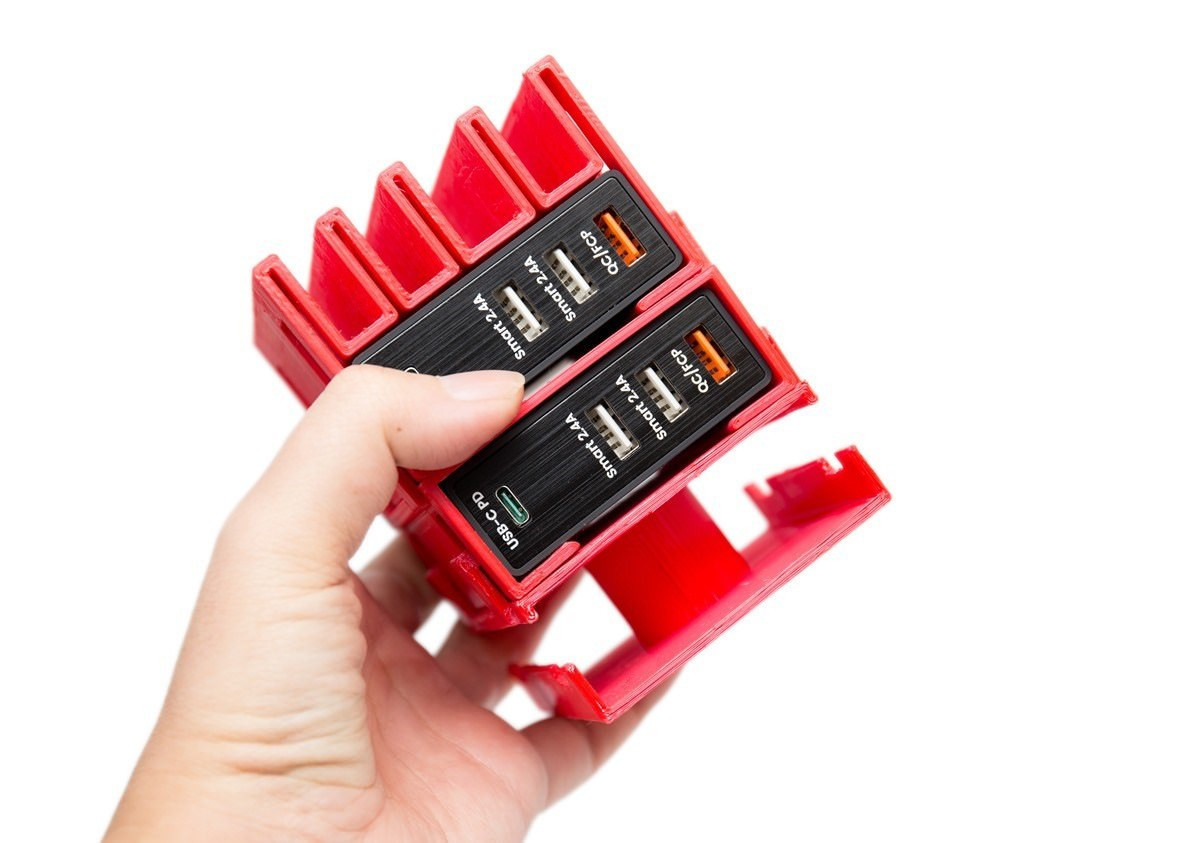

首先是連接模組,可以看成沒有功能的框架,用處就是可以讓多組充電器相結合,像是阿輝用量比較大其實家裡有三四組充電器,用這個小配件就可以把多組的充電器相組合在一起啦!這樣也比較簡潔一點

3D 列印模組化手機充電器底座套件 @3C 達人廖阿輝

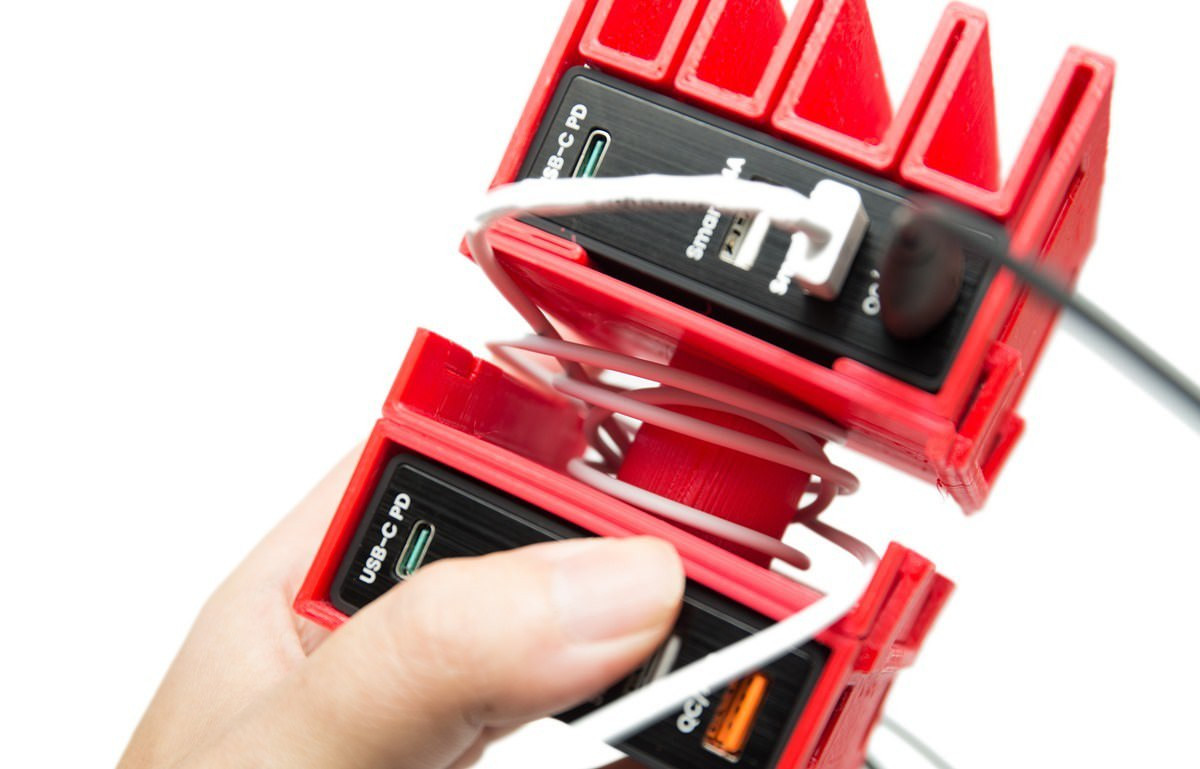

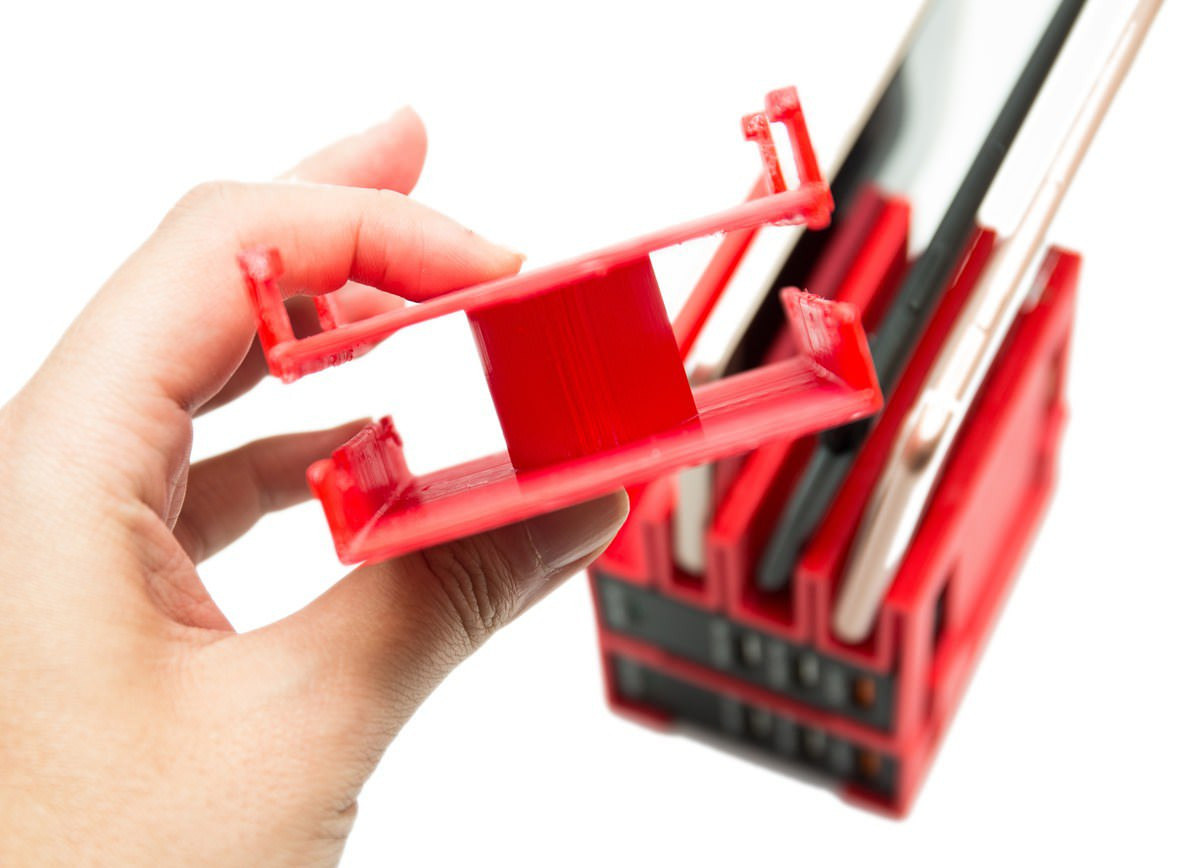

也特別還設計了一個線材收納的模組,相結合之後就可以讓多餘長度的線材收納與其中。

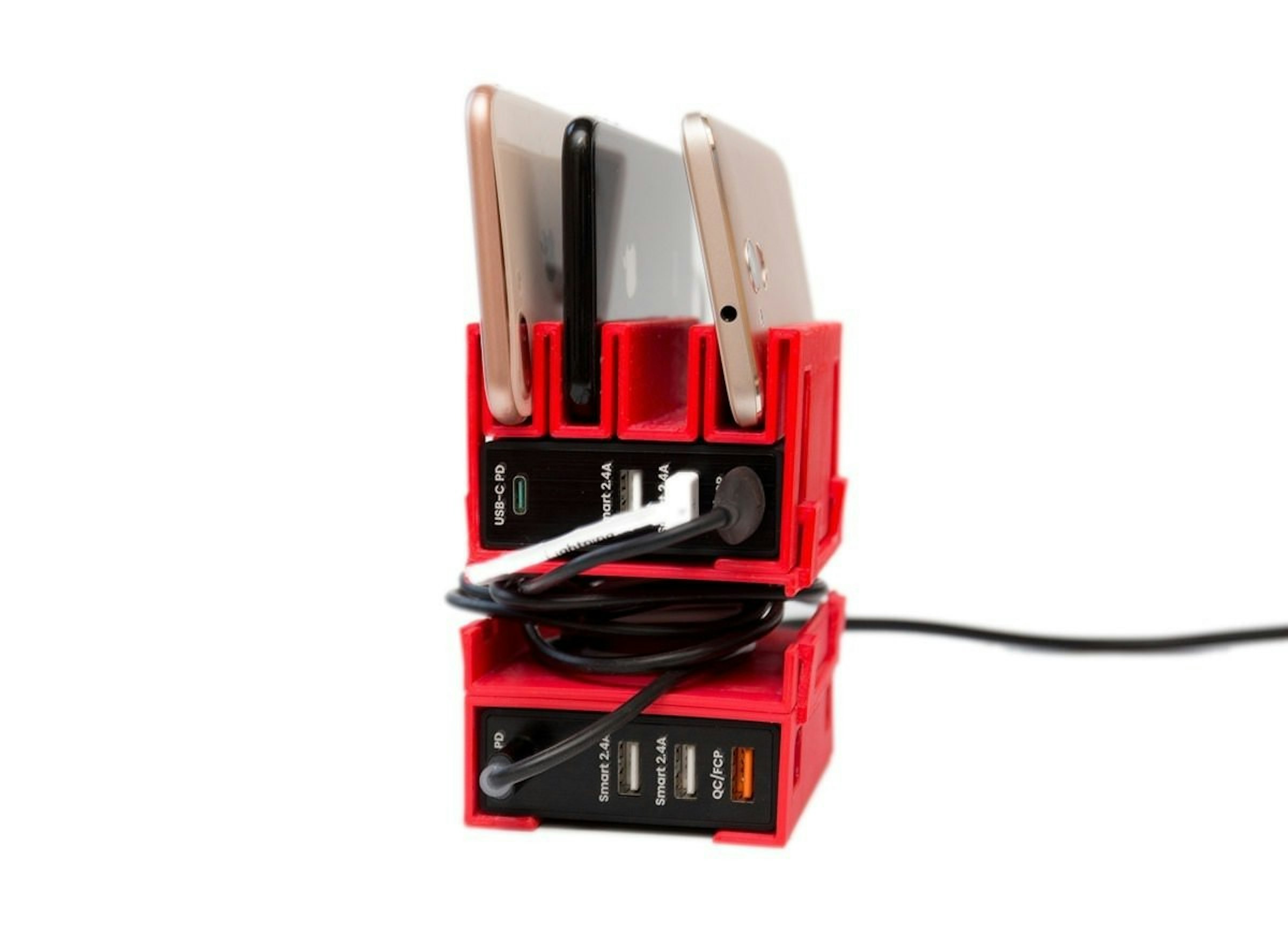

總之大家看圖吧!

3D 列印模組化手機充電器底座套件 @3C 達人廖阿輝3D 列印模組化手機充電器底座套件 @3C 達人廖阿輝3D 列印模組化手機充電器底座套件 @3C 達人廖阿輝3D 列印模組化手機充電器底座套件 @3C 達人廖阿輝

沒有要商品化的計畫(笑),檔案 開放給大家自由下載 ,有 3D 印表機的朋友可以自行列印使用
