中國磚機代表樂圖新機 PAW Gold Touch 將在日本耳機祭發表,觸控介面之外還有 4.4mm 平衡介面

2018.04.23 02:33PM
898
Product, Product design, Brand, Electronics, Still life photography, Technology, Label, Photography, Desktop Wallpaper, Still life, viking fk, technology, gadget, product, product design, product, font, multimedia, electronic device, brand, computer wallpaper, Viking FK

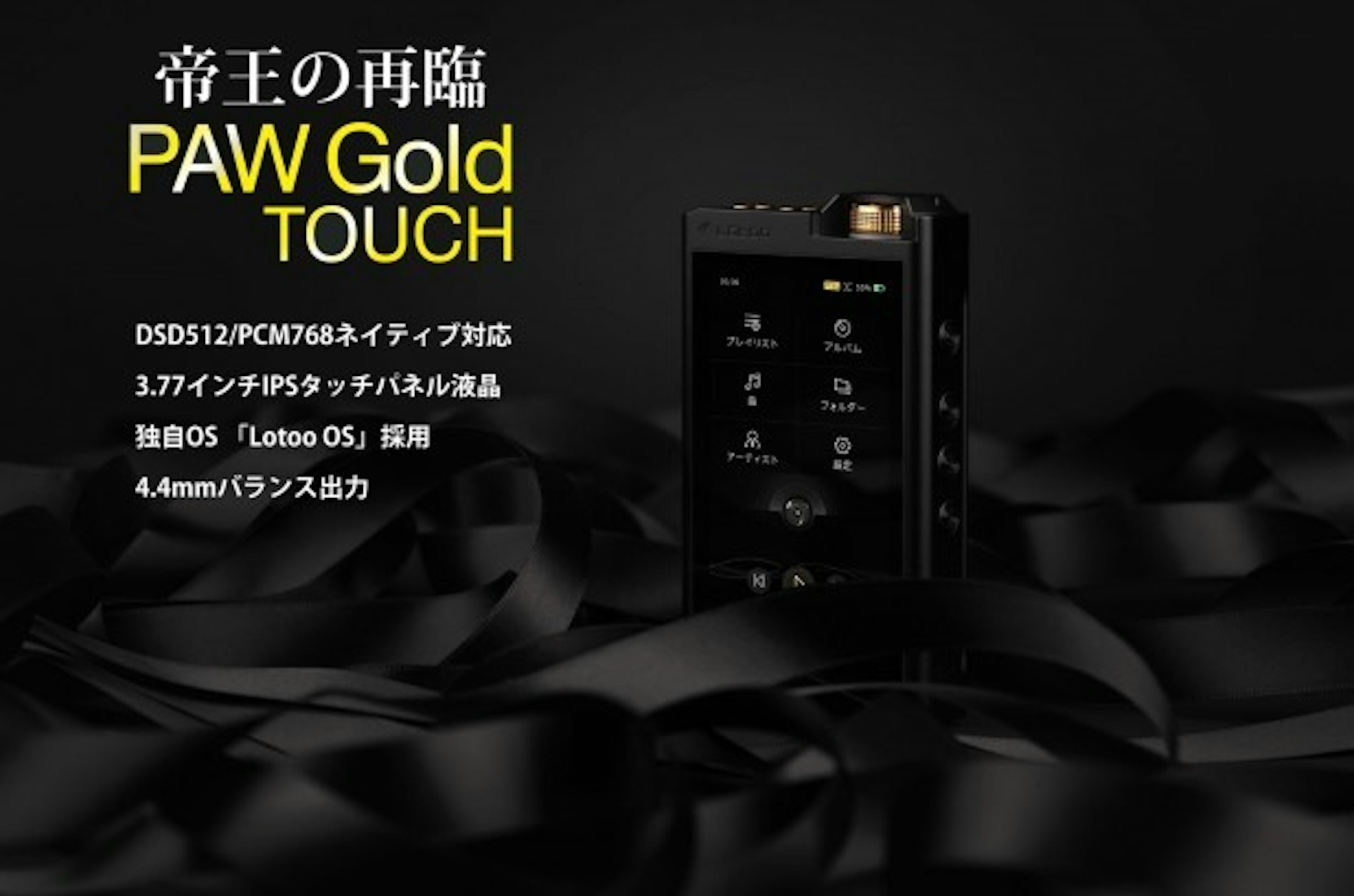

可視為當前"中國磚機"的高階音樂播放機品牌 Lotoo 樂圖先前的產品在燒友圈是相當知名的,旗艦機 PAW Gold 以獨特的轉盤造型有著金菊花的異名,不過先前的產品設計與操作較為不直觀,但它們選定在東京中野的春季耳機祭發表的新機 PAW Gold Touch 設計相當令人耳目一新,不僅一改先前物理按鍵搭配單色 LED 螢幕、改用觸控螢幕以外,還加入 4.4mm 平衡介面。

, Headphones, High fidelity, Electronics, Audio, Media player, , Loudspeaker, , , electronics, electronic device, electronics

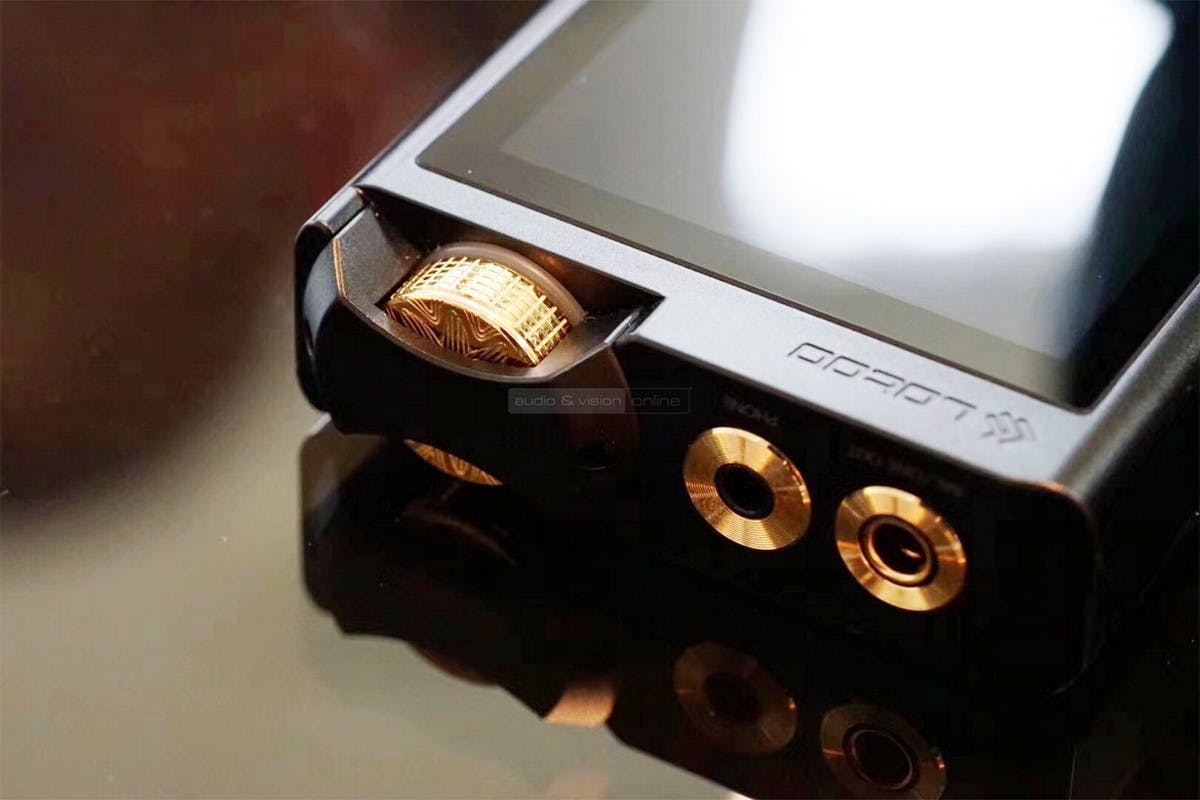

PAW Gold Touch 是先前金菊花的後祭機種,不過作為特徵的金色轉盤由於螢幕觸控化而移到頂部,或許是擔心轉盤受到撞擊,還有突出的護欄保護轉盤頂部,但金菊花的圖案也因為被遮住一部分,同時採用 3.77 吋的觸控螢幕搭配開機僅 2 秒的 Lotoo OS 系統,提供較過往更直覺的使用介面,機身側面也有獨立的播放控制鍵。

Product, Product design, Technology, Brand, Computer Software, Design, Font, Diagram, Screenshot, Multimedia, software, text, product, technology, font, software, product, multimedia, line, diagram, product design

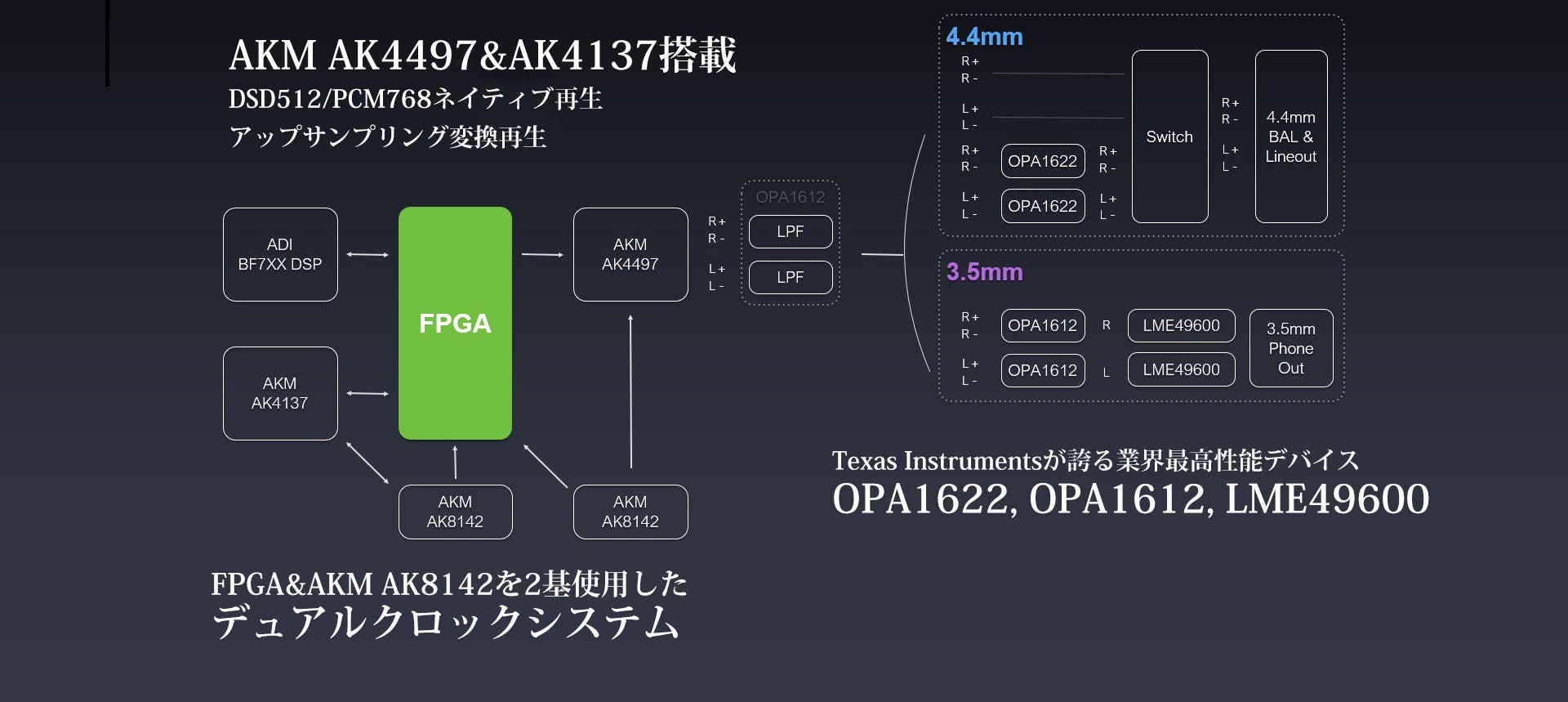

作為主控端, PAW GoldTouch 的核心幾乎都是日本旭化成的方案,最前端具備 AK4137 SRC 晶片,再透過 FPGA 搭配兩顆 AKM AK8412 時基產生器進行訊號處理,解碼則是透過 AK4497 作為 DAC 晶片處理,而後經由 OPA1612 作為 LPF ,在 DAC 轉換的部分並未使用全平衡設計,不過放大部分則採用單端與 4.4mm 平衡分離的架構。

, iPod touch, , Touchscreen, Media player, Audio, Video, High fidelity, Gorilla Glass, Brand, JPEG, font, night, product design, brand, computer wallpaper, graphics

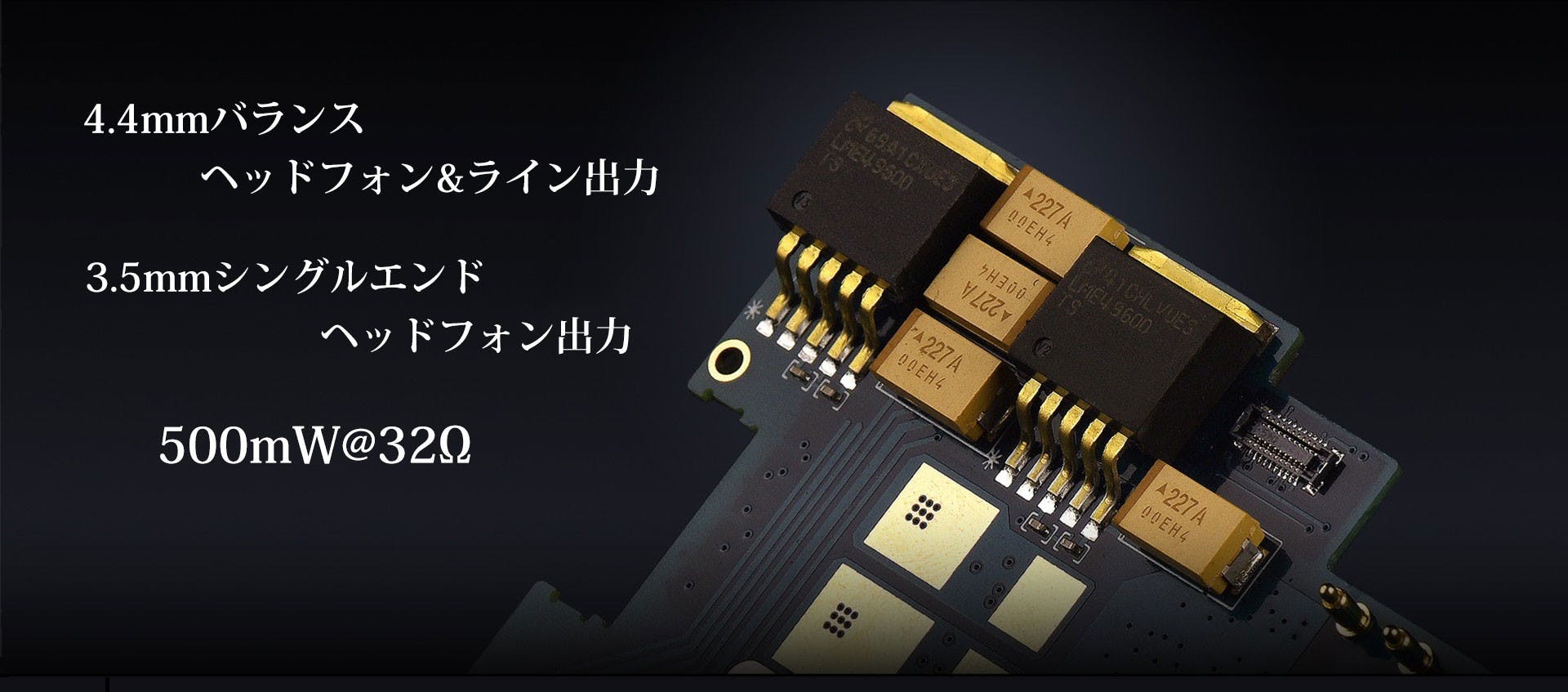

單端平衡由一對的 TI OPA1612 雙 OP 搭配 LME49600 進行放大,印象中這樣可確保驅動力相較使用一組在單端的情況下提供一倍的驅動;至於平衡輸出則由 OPA1622 雙 OP 進行放大,但由於 4.4mm 介面還兼具 Line Out 功能,故也具備切換線路使其不透過 OP 直接進行 Line Out ,最大輸出可在 32 歐姆下達 500mW 。

新聞與圖片來源: Fujiya-Avic
