為更高解析、更豐富的色彩對比制定新一代影像規範, VESA 分享新 DP 1.4a 標準與 HDR 認證

2018.05.03 02:52PM
900
Public Relations, Communication, Sport, , Professional, Video Electronics Standards Association, Football player, Energy, Socialite, Business, vesa, public relations, socialite, communication, entrepreneur, professional, business, energy, VESA

在電視影像產業, HDMI 聯盟可說是最重要的標準制定者,然而在 PC 領域,則有 VESA 組織持續推動免授權、高彈性的影像傳輸標準;稍早 VESA 與台灣媒體分享它們近期的進展,其中包括 DisplayPort 最新標準 DP 1.4A ,以及針對 PC 相關顯示器的 HDR 分級規範,除了 VESA 以外, Dell 與瑞昱半導體也有顯示技術相關人員到場分享 HDR 與 DP 相關資訊。

Flat panel display, Articulating screen, Computer Monitors, Electronics, , , Public Relations, Presentation, Paramount Pictures, Communication, peerless - pa746 - peerless-av paramount pa746 wall mount for flat panel display - 32 to 50 screen support - 80 lb load, presentation, technology, communication, institution, public relations, electronic device, lecture, seminar, public speaking, business development, VESA

Cover letter, Letter, Research, Information, Résumé, Writing, , 0506147919, Master's Degree, Essay, Blog, text, software, font, material, document, media, presentation

Cover letter, Letter, Research, Writing, Information, , 0506147919, Résumé, Master's Degree, Essay, Blog, text, font, material, document

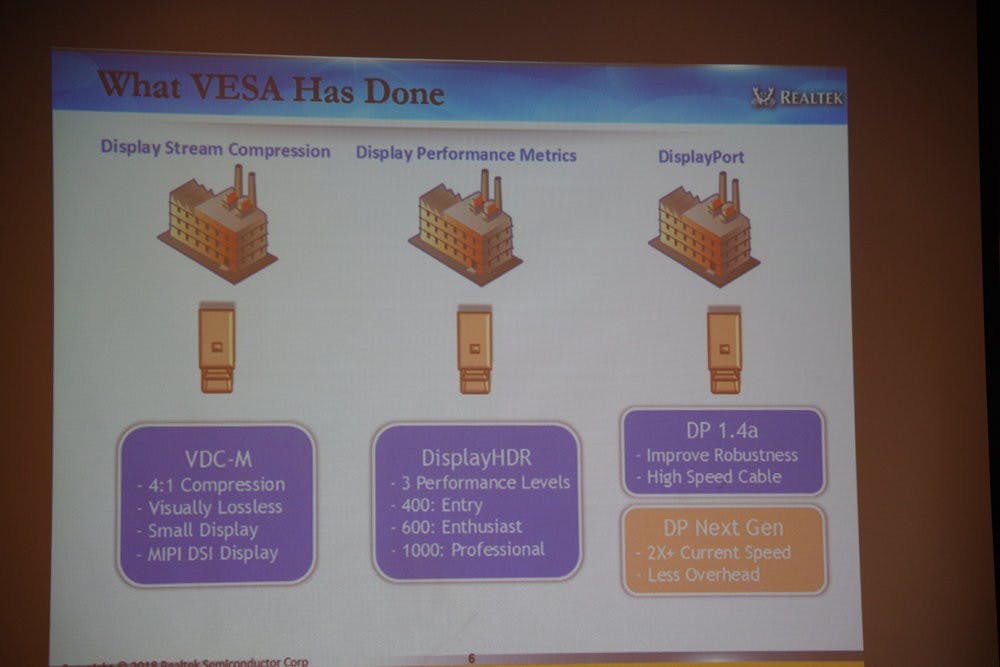

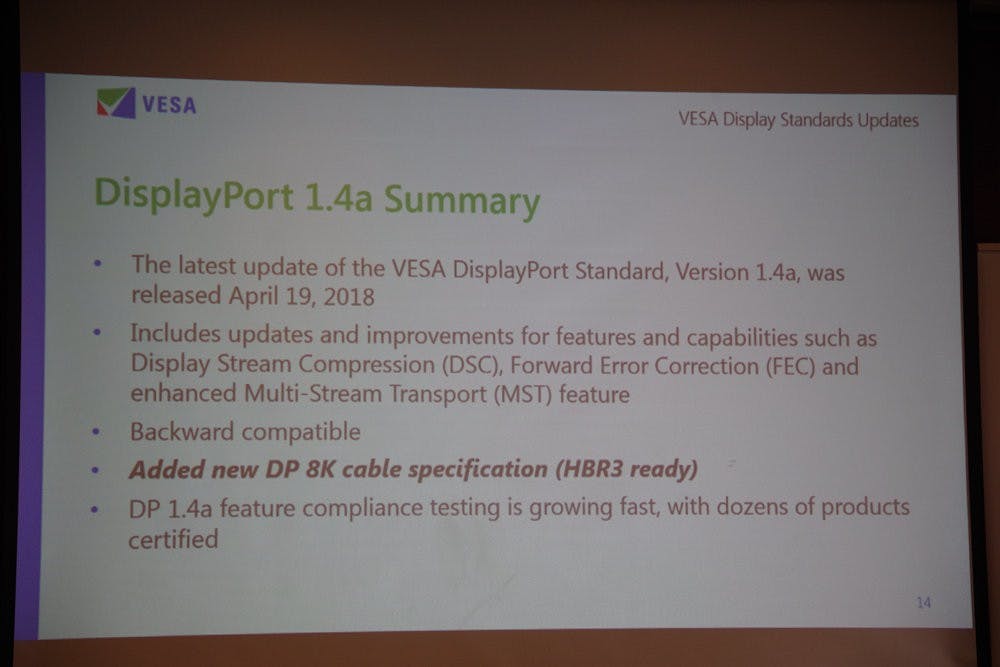

VESA 合約計畫經理 Jim Choate 表示, VESA 在今年四月中下旬甫公布最新的 DP 1.4a 規範,雖然並非是大幅更新,不過仍加入相當多的新功能,其中包括強化的 DSC , FEC 、 MST 等,另外也為了因應 8K 傳輸,針對線材制定 HBR3 的規範,此外 DP1.4a 也擁有許多獨一無二的特性,包括藉由多串流支援多螢幕輸出,以及針對變動更新率同步的 Adaptive Sync ,還能轉換成包括 VGA 、 DVI 與 HDMI 等介面的功能,而最重要的當然還有免授權費用的誘因。

Font, Display device, Purple, Computer Monitors, software, text, software, display device, media, font, electronic device

Baden-Württemberg, , Ganztagsschule gestalten, Day school, , The World Economy, Earth, Text, Life, Writing, Baden-Württemberg, text, software, presentation, font, writing

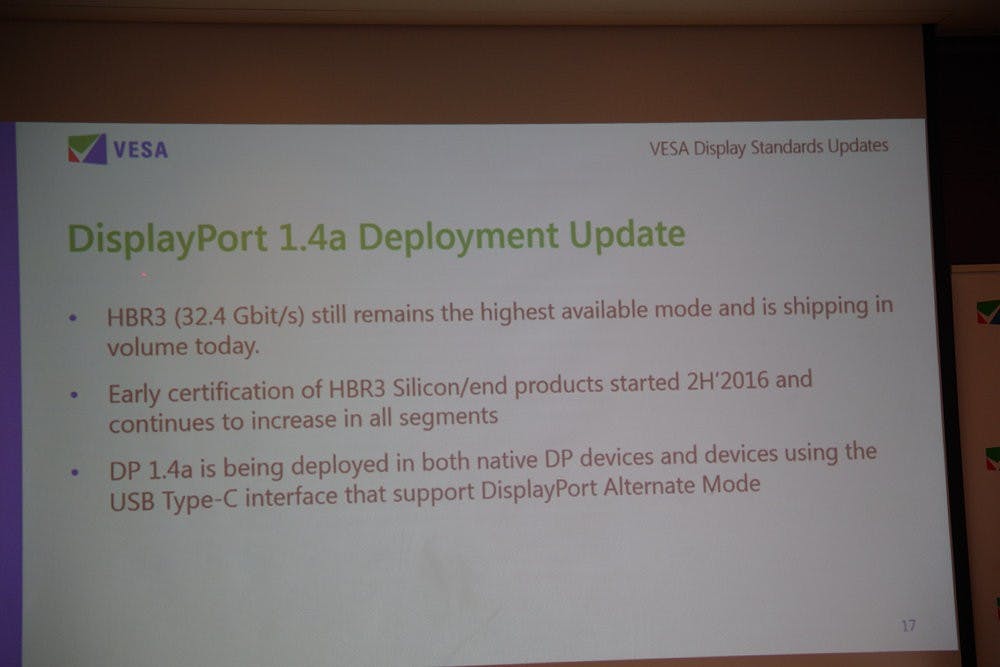

也為了因應 DP1.4a 需要支援 5K x 3K 4:4:4 與 8K x 4K 4:2:0 的頻寬需要,故針對此所制定的全新 HBR3 線材規範,提供單一管線 8.1Gbps 的頻寬,滿足單路 8K 60fps 所需的頻寬,總合頻寬共達到 32.4Gbps 的總頻寬另一方面, VESA 持續展望下一步的視訊需求, VESA 也擬出大致的方針,再未完成規範定義前,首先預期將傳輸頻寬提升至目前 DP1.4a 的一倍,藉由更高頻寬滿足如 4K 以上 VR 體驗、 144Hz 高更新率與新一代 HDR 高流量傳輸的需求。

Wubi, Hibernation, Bogotá Metro, HSB Noticias, Shutdown, Sleep mode, Ubuntu, Reboot, Installation, Material, Bogotá Metro, text, material, font, software

同時 VESA 除了致力於針對 PC 相關顯示器的規範制定外,旗下也有工作小組分別針對如 AR/VR 以及車用等領域進行研究與相關技術開發。此外, VESA 也強調在 DP over USB Type-C 所推動市場發展下,不少強調輕薄的裝置也紛紛透過此協定提供 DP 技術,諸如筆記型電腦、行動裝置,接下來亦可看到不少新款螢幕除了標準的 DP 介面外,也將採用基於 USB Type-C 的介面作為提供基於 DP 的影像輸出與數據連接、供電等多重需求。

Public Relations, Communication, Presentation, Television, Electronics, Institution, Public, ISO image, iso držák tv 26-55', technology, electronic device, communication, public relations, presentation, institution, VESA, VESA

, Altona, Hamburg, , , , Anorexia nervosa, Wedel, Vattenfall Europe, Anorexia, Family, Vattenfall Europe, text, display device, presentation, font, whiteboard

Display device, Font, Public Relations, Business development, Conversation, Business, Public, Computer Monitors, presentation, text, presentation, software, technology, communication, business development, electronic device, display device, media, public relations

The Rebel, Literature, Book, Free market, Novel, Market, Magazine, Product, Comic book, Material, display device, text, font, material, display device, document

Display device, Font, Business development, Presentation, Business, Computer Monitors, presentation, text, purple, presentation, electronic device, technology, display device, font, business development, media, world

Laptop, Linux, Debian, Lenovo ThinkPad, Computer Servers, Personal computer, Linux distribution, Presentation, Front and back ends, Dry-Erase Boards, presentation, text, presentation, whiteboard, lecture, display device, font, communication, software, business development

Public Relations, Human behavior, Technology, Conversation, Business development, Behavior, Homo sapiens, Business, Public, presentation, presentation, text, communication, business development, public speaking, public relations, lecture, conversation, human behavior, technology

Advertising, Public Relations, Photograph, Image, Conversation, Display device, Business development, Public, Farm, Word, presentation, presentation, text, business development, communication, public relations, public speaking, lecture, conversation, advertising, display device

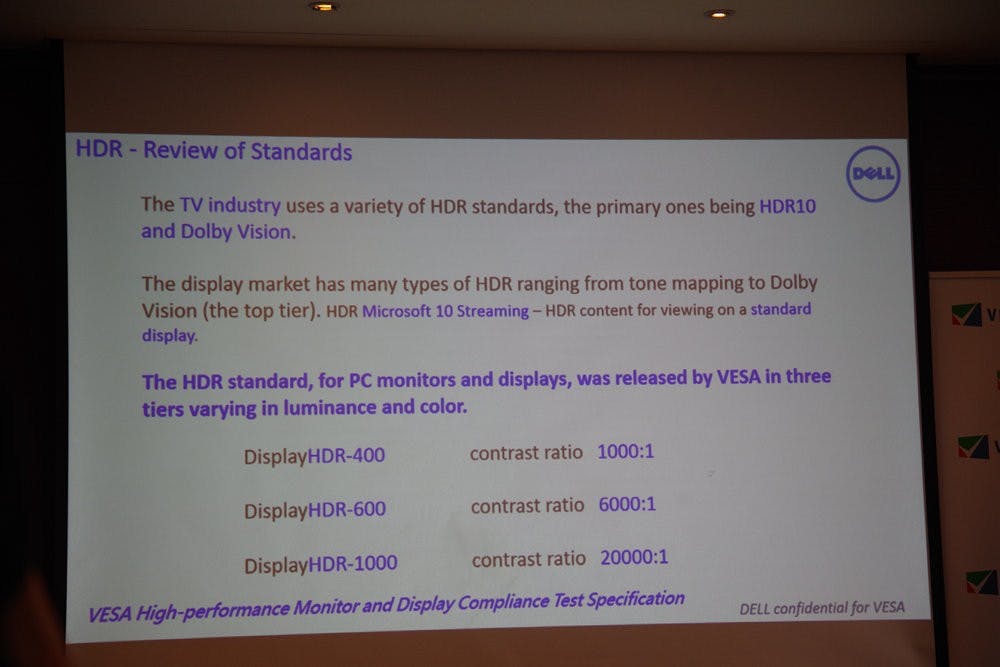

至於 Dell 顯示器觸控系統架構師 Pavel Olchovik 則針對 VESA 制定的 HDR 分級與技術挑戰做進一步介紹,雖然目前在電視產業已經有 HDR 的標準,不過 PC 產業目前並未完全依循電視產業的規範,由 VESA 制定的 HDR 規範也更進一步針對 HDR 進行層級的分類,初步包括三個等級,包括 HDR400 , HDR600 與 HDR1000 ,這三項標準不僅只是定義了背光亮度所需的基本 nits ,還有各自的對比與色域支援要求。

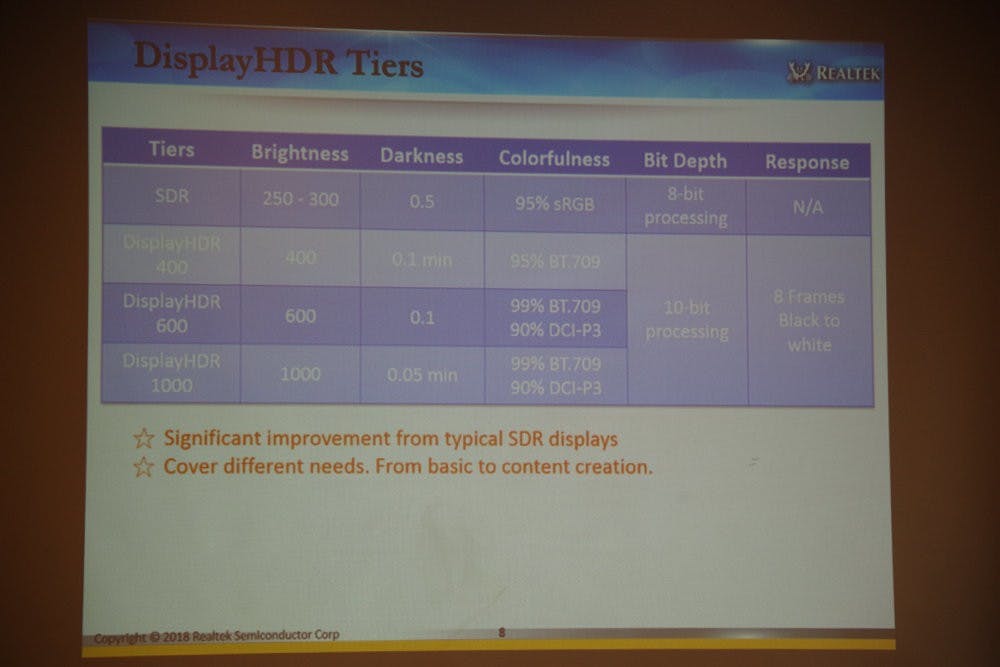

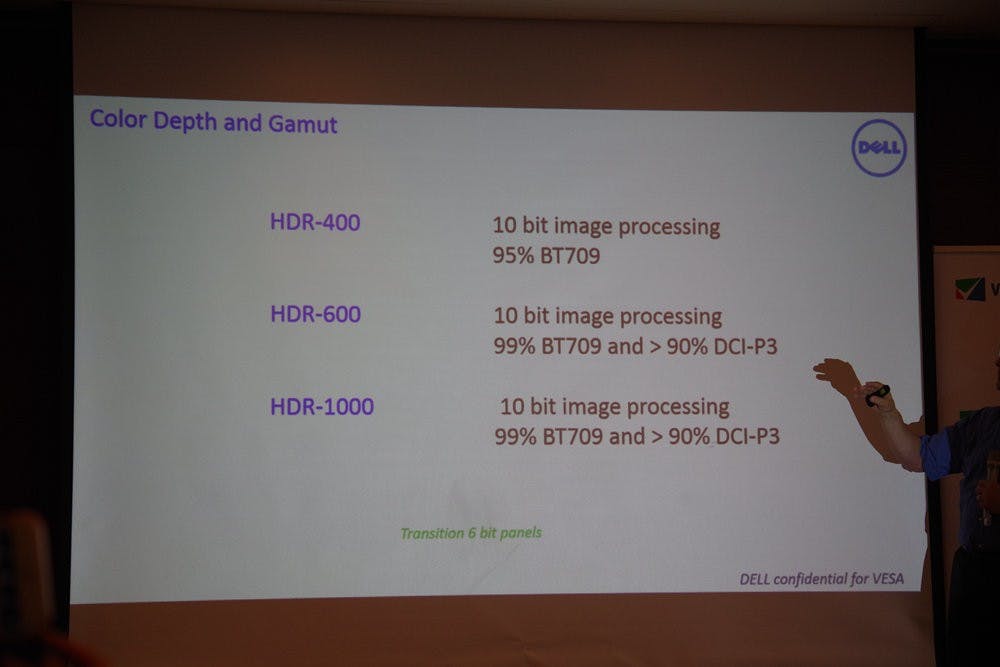

要注意的是,由於 HDR 需要更豐富的色彩表示,故皆需搭配 10bit 的影像處理器,而 HDR400 屬於最初階的 HDR ,嚴格來說就是比現行的 SDR 螢幕有著較為出色的對比,須達到 1,000:1 的對比,以及具 95% BT709 色域;而 HDR600 則需要具 6,000:1 對比,達到 99% 的 BT709 與 90% DCI-P3 色域,;最後 HDR1000 需要高達 20,000:1 的對比,色域要求則同於 HDR600 。

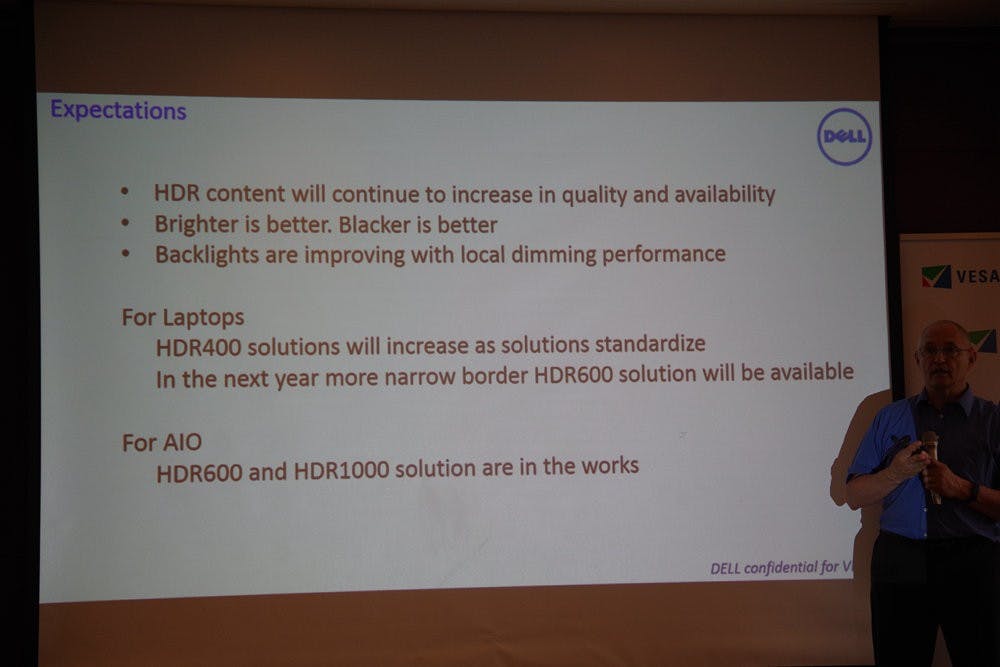

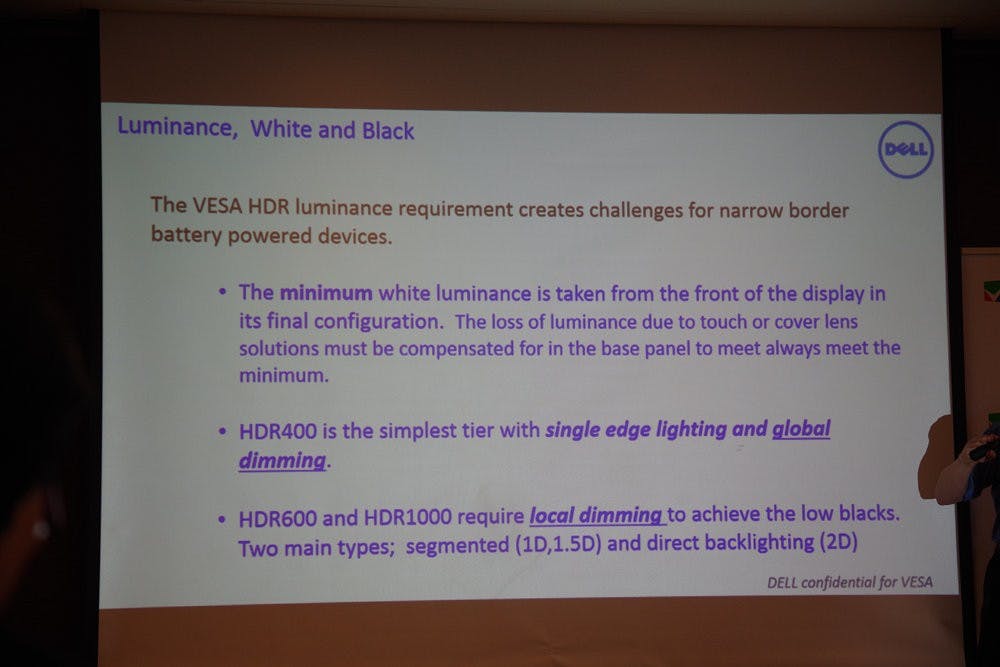

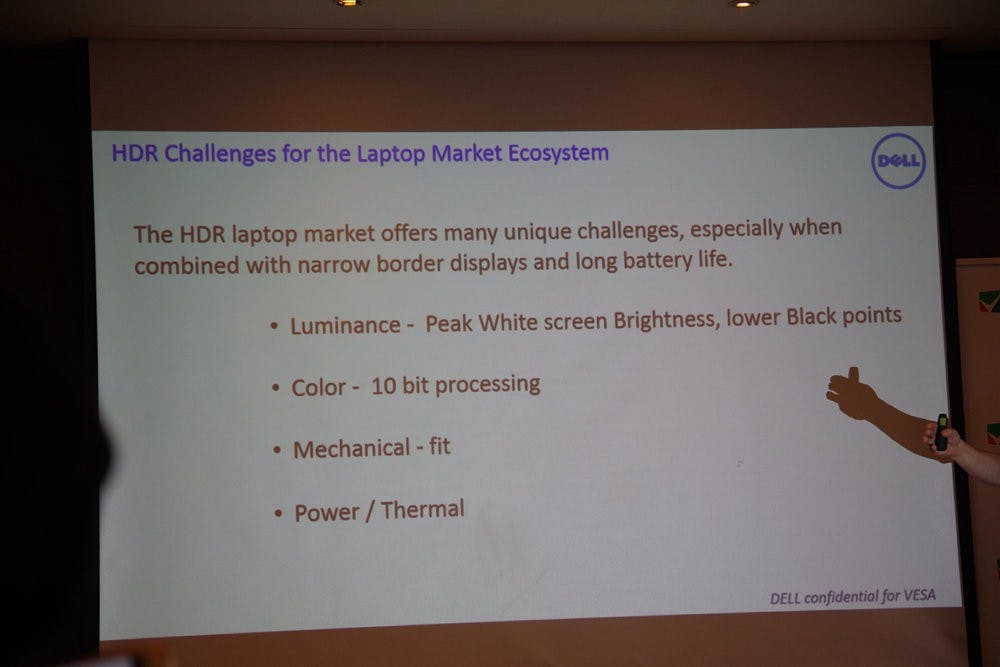

對於大尺寸顯示器來說,要更進一步達到 HDR 規範所需,除了面板本身的色域表現以外,還需要有更高亮度(但同時也需要能夠以極低亮度發光)的背光模組搭配,這也將對螢幕產業帶來挑戰,尤其是窄邊框設計使得機構空間有限,高亮度背版帶來的功耗與散熱也更難處哩,同時為了滿足 HDR-600 與 HDR-1000 高對比,以當前的背光設計則需採用能支援區域調光的直下式背光模組。以 Dell 的現況,目前針對桌上型電腦的顯示器已經逐步推出符合 HDR400 規範的產品,明年則陸續會有達 HDR-600 的窄框螢幕,而 AIO 部分則預計在明年推出支援 HDR600 與 HDR1000 的產品。

Plasma display, Video Electronics Standards Association, Liquid-crystal display, Television, Public Relations, Advertising, Communication, Computer Monitors, Indre-et-Loire, Technology, 4world uchwyt Ścienny vesa udŹwig 20kg czarny 09932, presentation, public relations, communication, technology, public speaking, orator, professional, entrepreneur, advertising, lecture, VESA

Font, , text, font

Display board, Purple, display board, product, display board, product

Home Theater Systems, DVD player, Remote Controls, HDMI, Projector, 1080p, Cinema, Electrical Switches, DVD-Video, Infrared, yinglun 3d hdmi switch 4x1 support 3d 1080p v1.4 with ir remote control for home theater dvd players and satellite receivers digital projectors a/v re, text, display board, font

Display device, Font, Electronics, Computer Monitors, software, text, technology, software, product, display device, electronics, electronic device, font

Font, Display device, Text messaging, Computer Monitors, software, text, software, display device, font

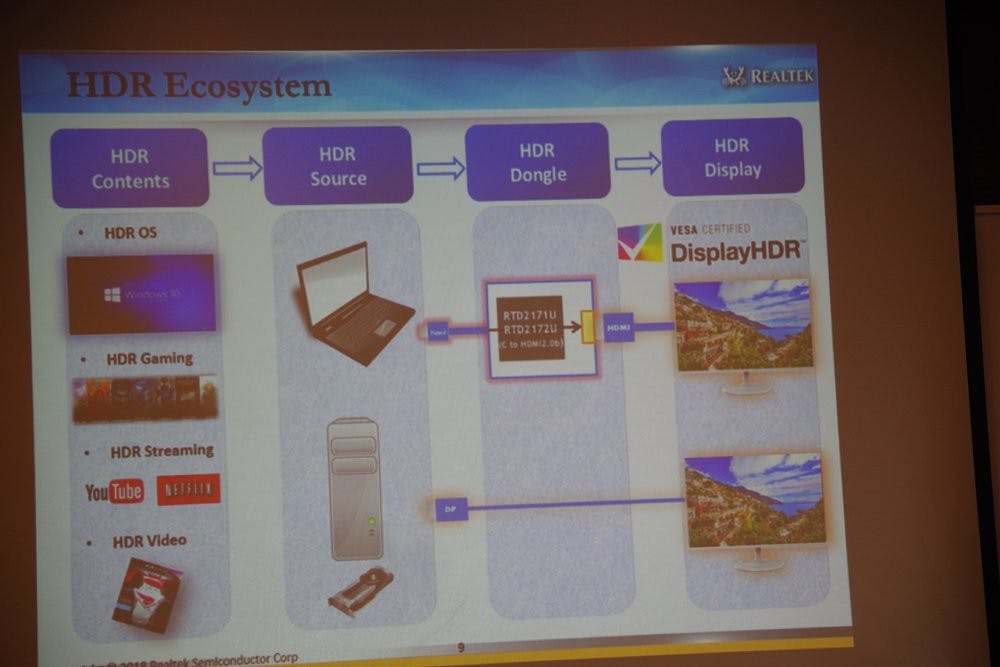

瑞昱半導體多媒體事業處技術經理林孝蒲則表示, HDR 技術不光只需要擁有顯示器,從前端到後端都需要有完整的配套,包括 HDR 內容、 HDR 播放硬體、 HDR 訊號輸出晶片、訊號轉換晶片以及顯示器。都需要符合 HDR 所需的要求,也由於考慮消費者體驗以及避免消費者購買假 HDR 裝置,微軟甚至也對此推出檢測軟體工具,消費者只要下載即可檢驗購買的顯示設備是否合乎 HDR 所需的標準。

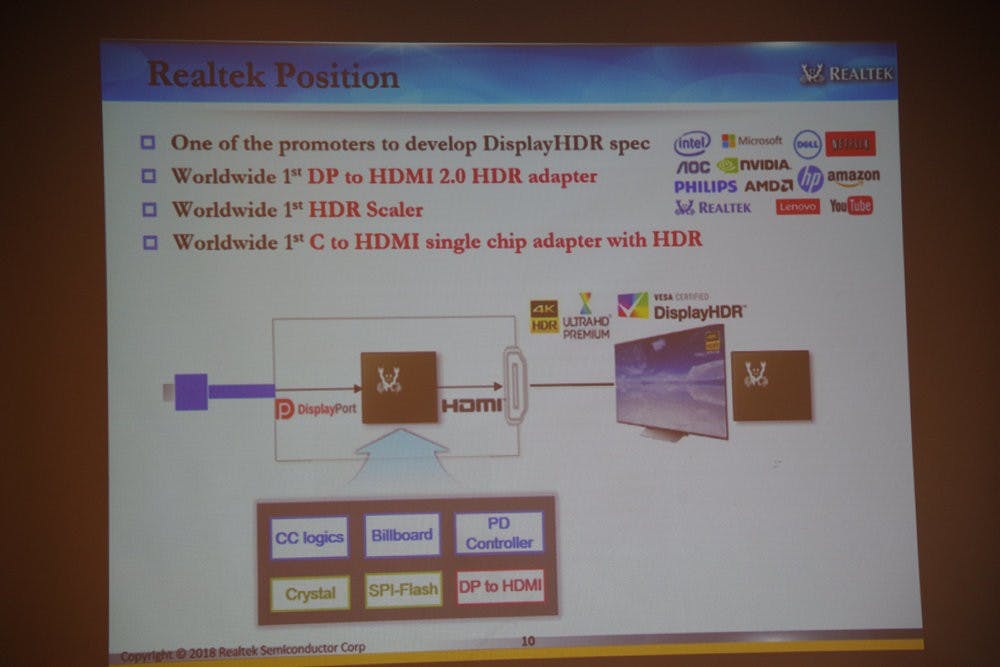

瑞昱也持續與顯示業界合作,除參與標準規格討論,也推出多元的轉換晶片,尤其是從 PC 連接到僅有 HDMI 的電視時所需的訓換轉換晶片。這也因為越來越多的行動裝置、電腦產品為簡化與使裝置更輕薄,紛紛導入 DP over USB Type-C 介面,但既有的顯示器或是電視產品不一定具備 DP 介面,往往仍是 HDMI 介面,故也需要再將訊號進行轉換方可使用。

新一代顯示與影像技術持續驅動標準更新,因應廣色域、對比出現了 HDR ,而高解析度則朝 8K 發展,當前 HDR 分級制度也將不斷升級,勢必會持續追加更高階的層級,屆時也需要高頻寬,這也是為何下一代 DP 標準最基本要求就是將頻寬提升至當前的一倍。
