OPPO Find X潛望式相機模組實機拆解:設計精細複雜,維修不易

2018.07.03 02:55AM
3395
是OPPO Find X拆解 揭開潛望式相機模組升降作動的祕密這篇文章的首圖

OPPO Find X為了做到更高比例的全尺寸螢幕,特別採用了很特別的潛望式相機,在設計上的確精密,但是也有不易維修的隱憂。

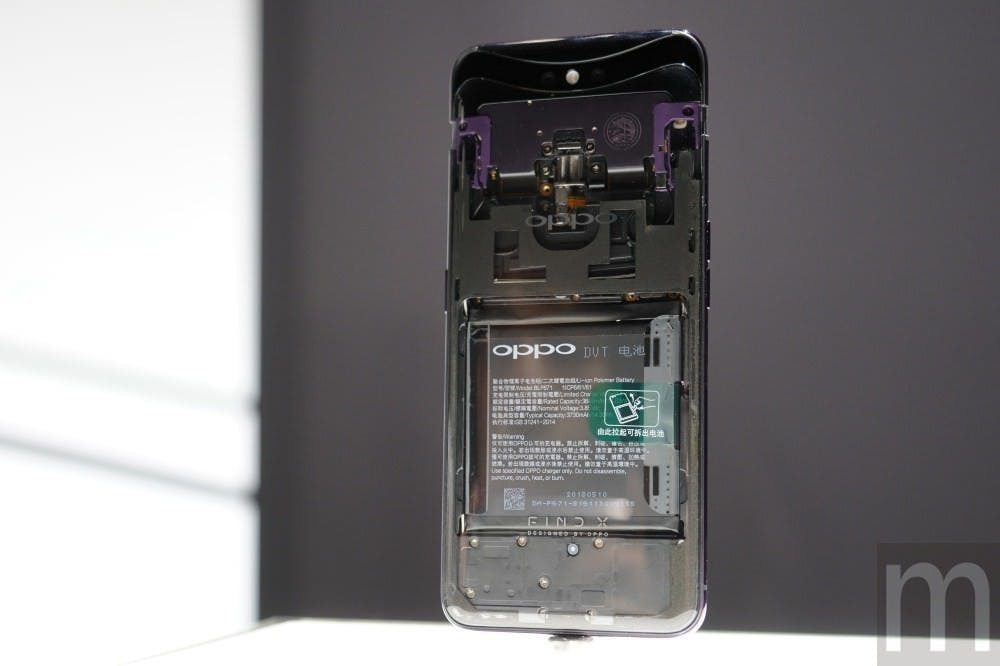

OPPO稍早於北京揭曉新款旗艦手機Find X中國版具體售價,同時也針對Find X所採用特殊雙滑軌潛望式鏡頭模組進一步做解說,其中強調雖然僅對應生活防水設計,但潛望式鏡頭模組將不會特別容易受到沙塵、水氣等影響,另外也強調相機模組在受到外力擠壓,或是透過加速感測元件識別手機處於掉落狀態時,將會自動讓相機模組縮回機身內作為保護。

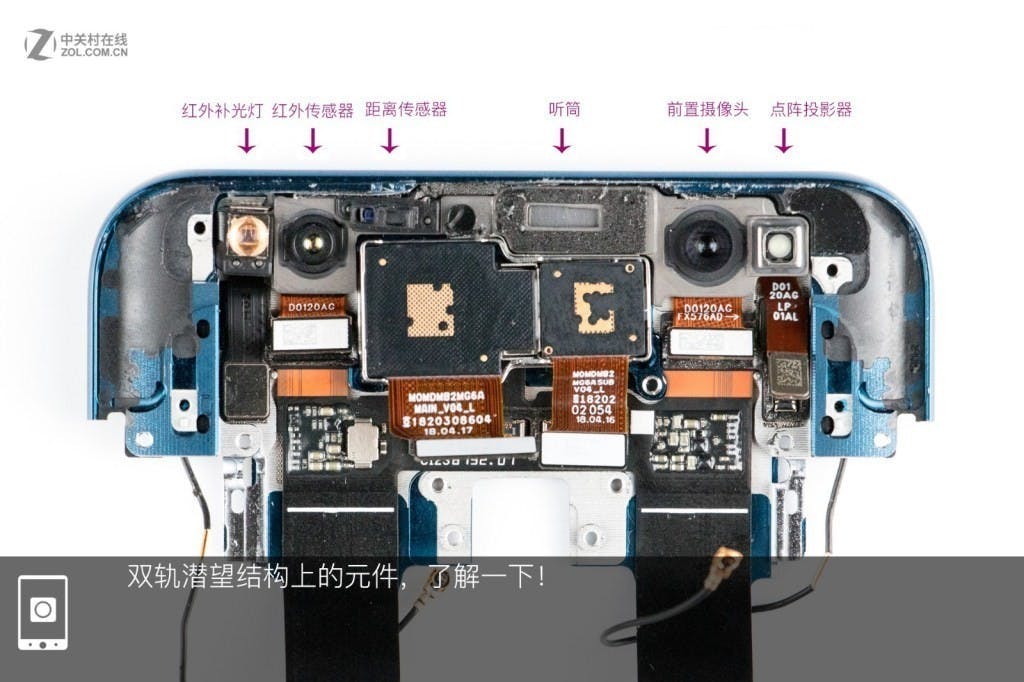

是OPPO Find X拆解 揭開潛望式相機模組升降作動的祕密的第1張圖

(圖/擷自中關村在線網站)

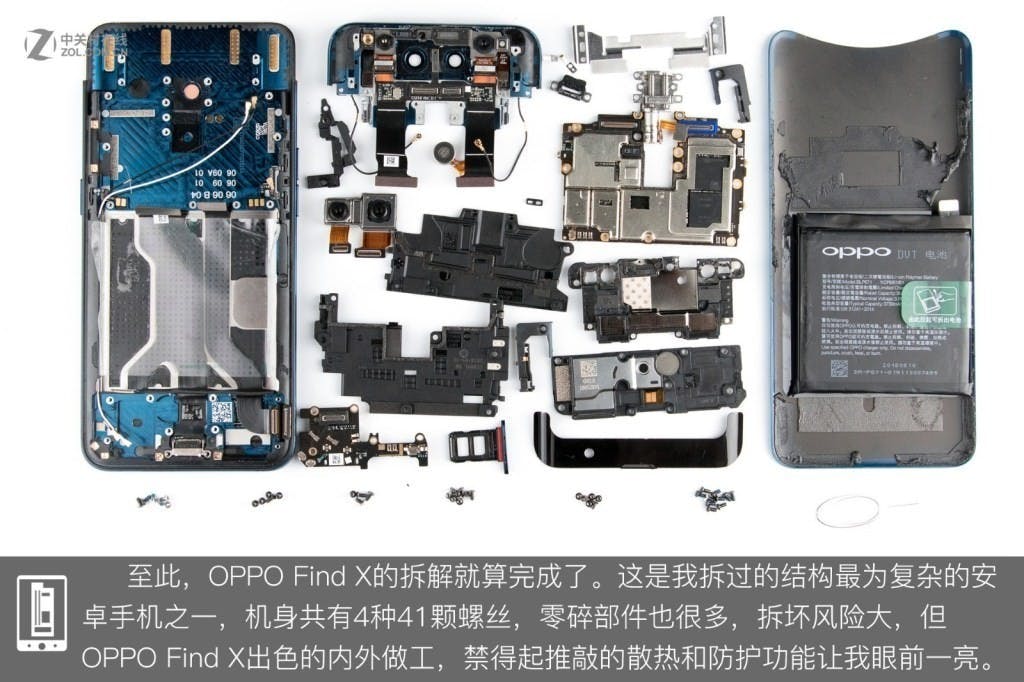

而雖然OPPO強調已經針對雙滑軌潛望式相機模組做了許多防護措施,但難免還是令人難以想像其內部結構,而仰賴中國中關村在線 (ZOL)進一步將Find X所做完整拆解報導,可以進一步看見Find X內部複雜的結構設計,同時也意味此款手機一旦面臨一定程度上的碰撞損壞,勢必將面臨難以拆解維修的困境。

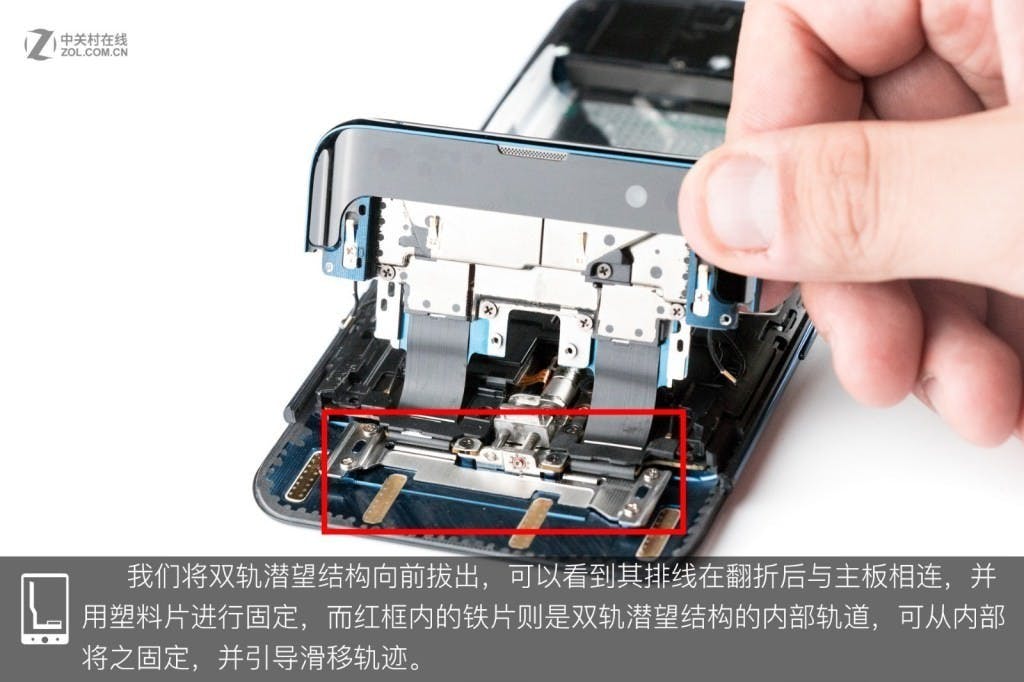

從中關村在線相關拆解報導中,可以發現Find X在雙滑軌潛望式相機模組設計採用不少金屬零件,讓透過雙滑軌上下升降的相機模組左右兩側可維持相同水平作動,不會因為單邊施力較大而造成相機模組產生歪斜。

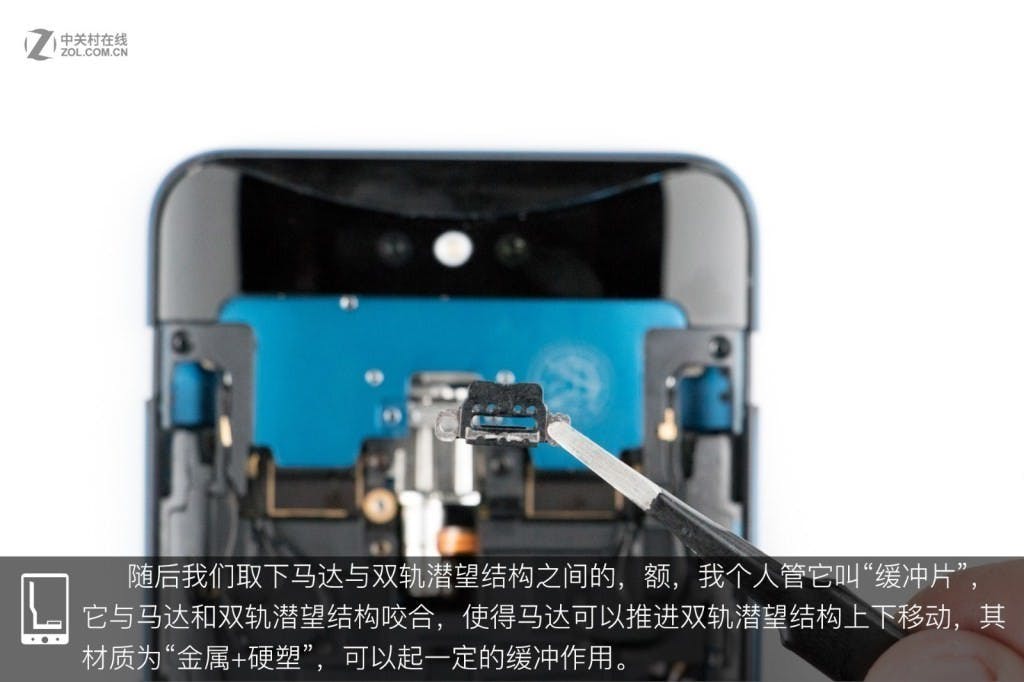

是OPPO Find X拆解 揭開潛望式相機模組升降作動的祕密的第2張圖

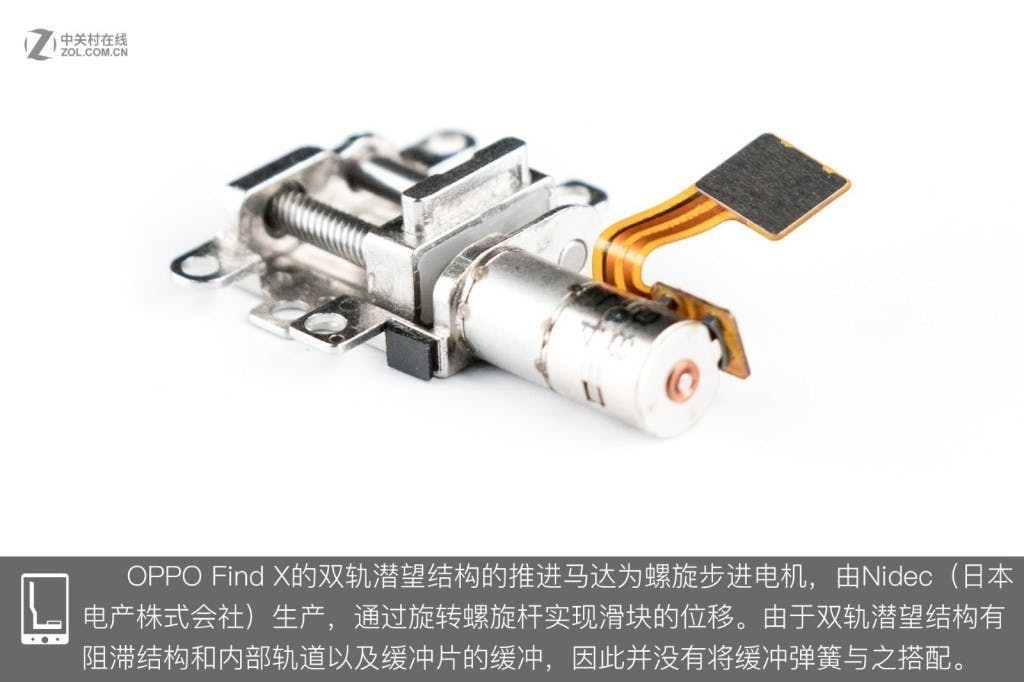

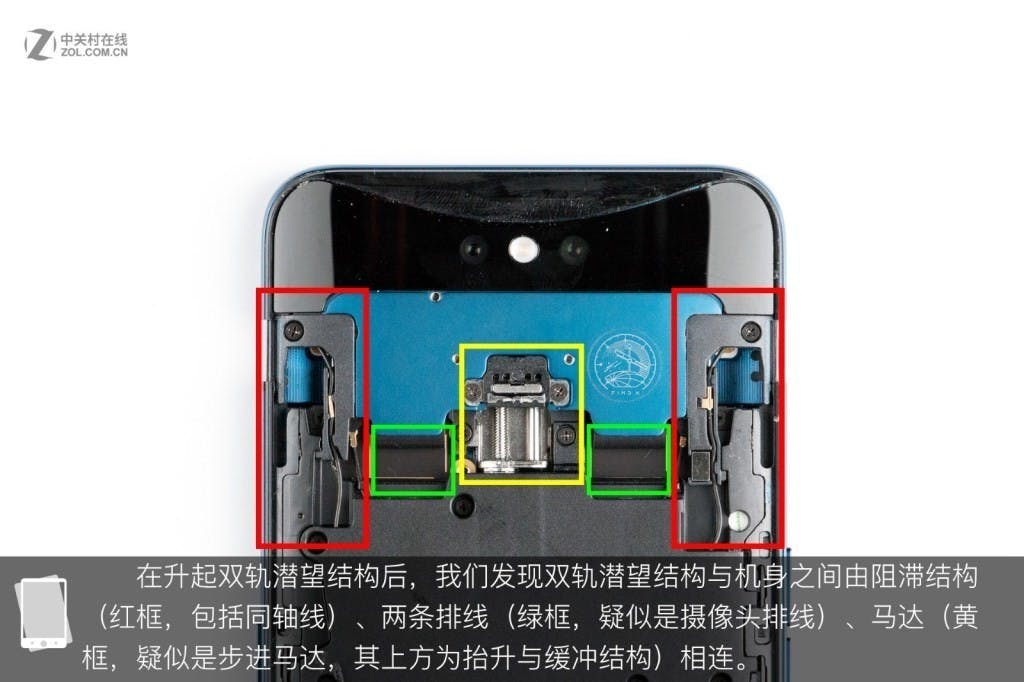

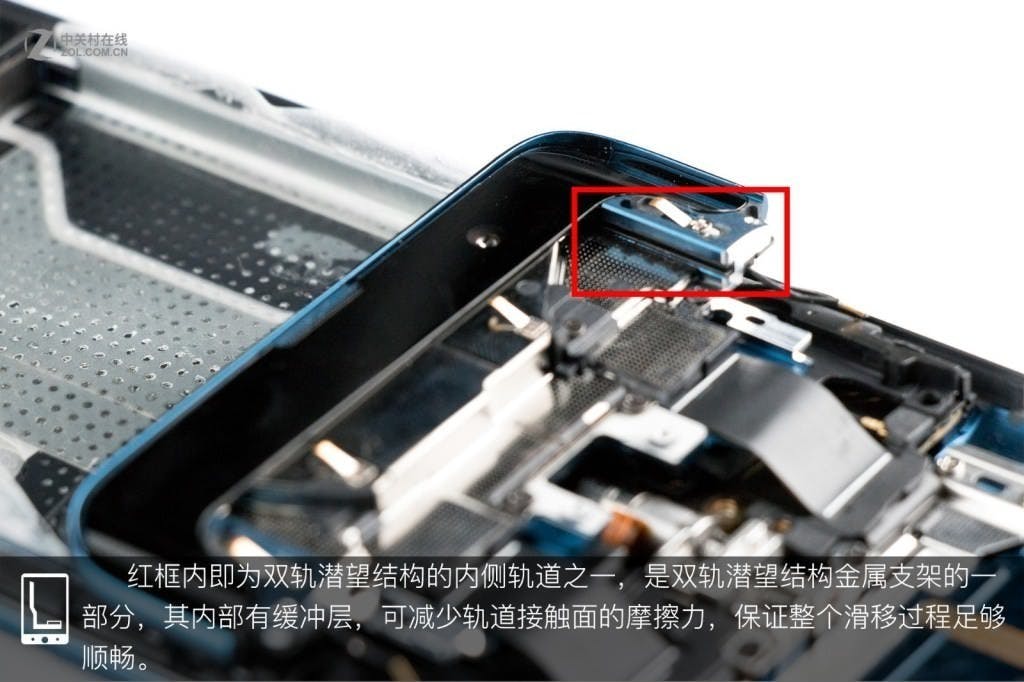

另外,透過兩側滑軌中的導溝及緩衝件設計,除了可確保內部元件配線不影響相機模組上下升降,同時也能避免在升降過程因為外力產生不必要的撞擊力道,而由日本電產Nidec提供的特殊推進馬達,則是採用螺旋柱狀滑件機構,讓相機模組可產生上下升降推力與拉力,並且在相機模組受到外力推壓時,則會主動將相機模組拉回機身內。

在這樣的設計中,由於並非透過一般齒輪結構帶動相機模組升降,意味Find X的相機模組並不會因為外力推擠而輕易造成左右歪斜。而在發表會過程發生相機模組無法密合收回機身,或是收回機身內出現兩側歪斜情況,OPPO則表示現場展示手機仍為工程樣品緣故,實際銷售版本在正常使用情況下不會有此類情況發生。

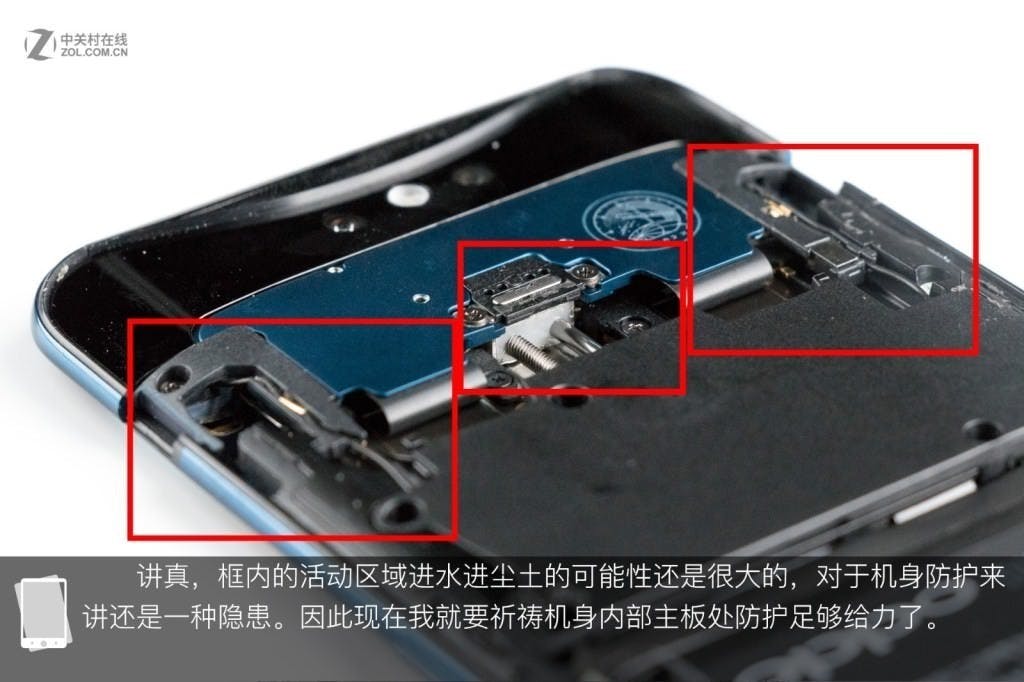

至於從相機模組內側在多處黏貼高密度海綿情況來看,顯示Find X的相機模組確實加強外部沙塵、水氣隔絕設計,同時在相機模組升降過程也能避免沙塵、部分水氣滲入機身內部,但另一方面也意味手機盡可能不要靠近容易沾染灰塵或距離水氣較多的地方,畢竟仍有可能造成手機容易損壞情況。

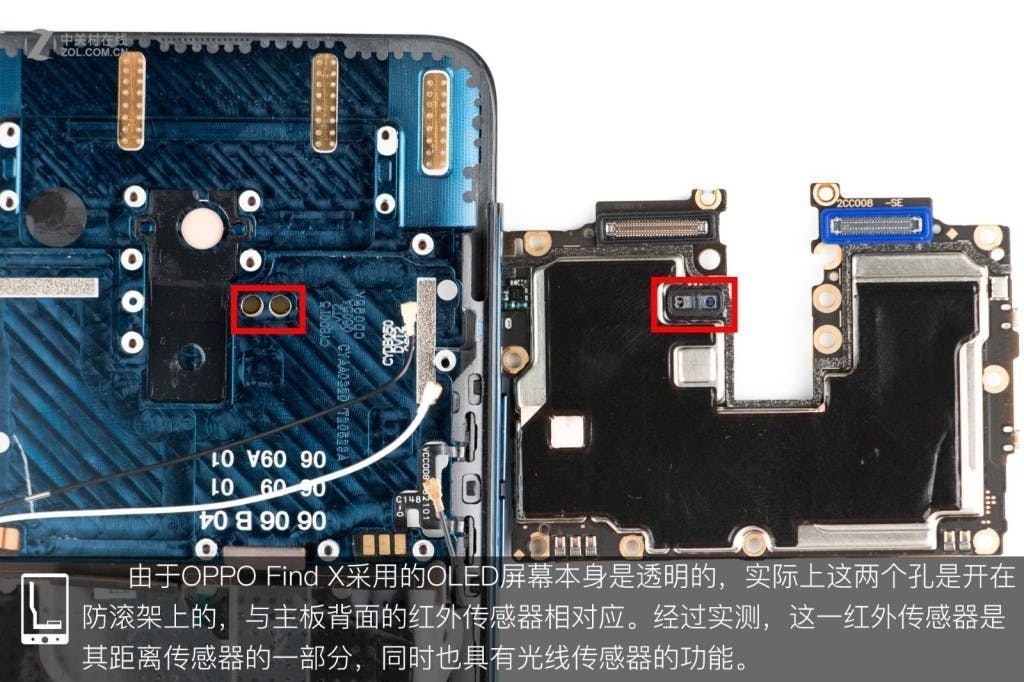

是OPPO Find X拆解 揭開潛望式相機模組升降作動的祕密的第3張圖

(圖/擷自中關村在線網站)

是OPPO Find X拆解 揭開潛望式相機模組升降作動的祕密的第4張圖

(圖/擷自中關村在線網站)

是OPPO Find X拆解 揭開潛望式相機模組升降作動的祕密的第5張圖

(圖/擷自中關村在線網站)

是OPPO Find X拆解 揭開潛望式相機模組升降作動的祕密的第6張圖

(圖/擷自中關村在線網站)

是OPPO Find X拆解 揭開潛望式相機模組升降作動的祕密的第7張圖

(圖/擷自中關村在線網站)

是OPPO Find X拆解 揭開潛望式相機模組升降作動的祕密的第8張圖

(圖/擷自中關村在線網站)

是OPPO Find X拆解 揭開潛望式相機模組升降作動的祕密的第9張圖

(圖/擷自中關村在線網站)

是OPPO Find X拆解 揭開潛望式相機模組升降作動的祕密的第10張圖

(圖/擷自中關村在線網站)
