為 5G 世代備戰,高通為行動裝置推出 5G 新空中介面毫米波天線與 6GHz 以下射頻模組

2018.07.24 11:36AM
153
Aerials, Mobile Phones, 5G, Extremely high frequency, Smartphone, Qualcomm, , Qualcomm Snapdragon, RF module, Telephone, Antenna

隨著即將邁入技術領先電信商進行 5G 初步導入,作為行動通訊大廠的高通除了率先發表 Snapdragon X50 5G 數據機外,也宣布推出智慧手機與各類行動終端的整合型 5G 新空中介面毫米波 QTM052 天線與 6GHz 以下射頻 QPM6xx 射頻模組,作為搭配 Snapdragon X50 5G 數據機提供從數據機到天線的跨頻段多功能解決方案,促使合作廠商於 2019 年上半年推出 5G 行動終端。

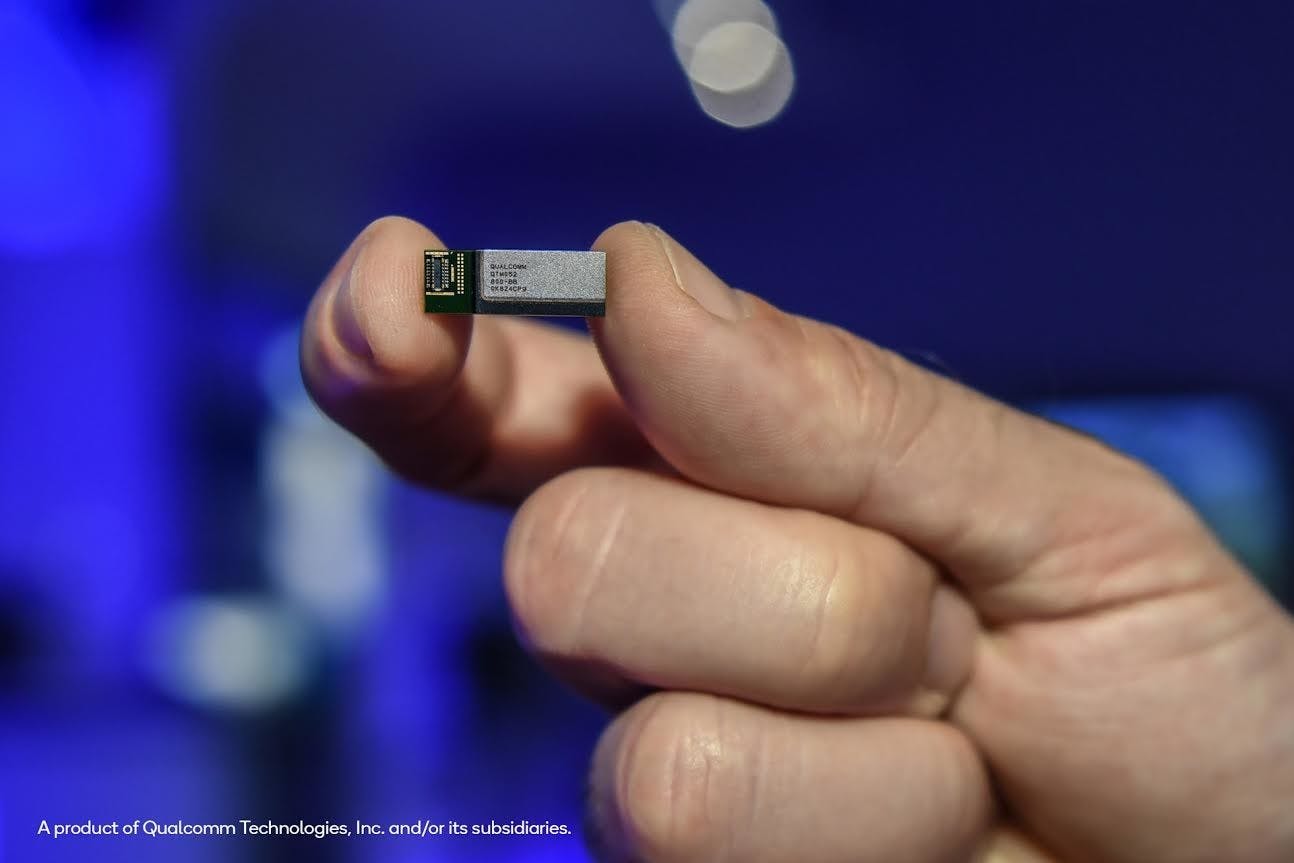

藉由 QTM052 毫米波天線模組搭配 Snapdragon X50 5G 數據機,能夠構成對應毫米波技術的完整系統,可對應包括波束成型、波束導向與波束追蹤等技術,藉以改善毫米波信號涵蓋範圍與可靠性。而這項系統還包括整合型 5G 新空中介面( NR )無線電收發器、電源管理 IC 、射頻前端元件、相控天線陣列等。

且提供 26.5-29.5GHz ( n257 )、完整的 28.35GHz ( n261 )、 37-40GHz ( n260 )等毫米波頻段達 800MHz 頻寬,並將這些功能整合在小巧的 QTM052 模組封裝。而小巧的面積足以在智慧手機中最多安裝 4 個 QTM025 模組,能夠在輕薄的裝置中提供超高速的行動終端。

Aerials, Extremely high frequency, 5G, Qualcomm, , Qualcomm Snapdragon, RF module, , Radio frequency, Smartphone, Antenna, blue, finger, hand, nail, close up, electronic device, thumb, technology

而為了能使 Snapdragon X50 5G 數據機支援 6GHz 以下 5G NR 介面,高通提供包括 QPM5650 、 QPM5651 、 QDM5650 與 QDM5652 等 QPM56xx 系列射頻模組, QPM5650 與 QPM5651 提供整合型 5G NR  功率放大器、低雜訊放大器、開關與濾波子系統等;而 QDM5620 與 QDM5652 則包括整合型 5G NR  功率放大器、開關與濾波子系統,能支援分集與 MIMO 技術。

QPM56xx 系列皆支援整合型通道探測參考訊號( SRS ),與支援包括 3.3-4.2GHz ( n77 )、 3.3-3.8GHz ( n78 )、 4.4-5.0GHz ( n79 )等 6GHz 以下頻段。
