前後雙錄的「電子後視鏡」行車紀錄器如何DIY安裝?支援車道偏移、追撞警示更安全

2020.03.16 01:01PM
11114

最近市面上出現一種新型態的行車記錄器,並且在貨車司機之間流行起來,那就是具備「電子後視鏡」功能的前後雙錄行車紀錄器,在中國的用詞是「流媒體」。由於新一代雙鏡頭行車記錄器的功能重點在後視鏡,本文將以電子後視鏡稱之。這個電子後視鏡經過我們實測之後,發現對於安全頗有裨益,於是就來寫一篇如何安裝前後雙錄行車記錄器。希望有更多車主可以考慮安裝這個新型態的安全裝置。本文採集照片自四台不同車輛雪鐵龍 Xantia、三菱 Freeca、Spacegear 以及 Volvo V40。

電子後視鏡 5 個優點與 2 個缺點

優點

  1. 雨天、夜晚、貨車滿載後方視野受限時,電子後視鏡可以發揮功效
  2. 1080p 雙鏡頭前後雙錄
  3. 停車監控
  4. 車道偏移警示
  5. 追撞警示

缺點

  1. 相較於原廠後視鏡較不美觀
  2. 夜間有時過於明亮,長時間夜間開車建議調暗螢幕亮度

新一代的雙鏡頭行車記錄器,它的功能已經不再限制於行車紀錄器本身。我們認為更重要的是在雨天、夜晚,以及後方載貨等影響中央後視鏡視線時,它依然能夠發揮後視鏡功能。另外,新一代的電子後視鏡相較於之前世代,也額外帶來了停車監控、車道偏移警示、追撞警示、Wi-Fi連結傳檔這些功能。

當然,也不是完全沒有缺點。由於主機是加掛在原廠後視鏡前方,所以稍微比較不美觀一點。而且有時候在夜間開車時,感覺後視鏡太過明亮,長時間開車容易疲勞。建議車主可以在夜間稍微調暗螢幕亮度。若是廠商未來能夠內建光感應感知器,自動調整螢幕亮度就更好了。

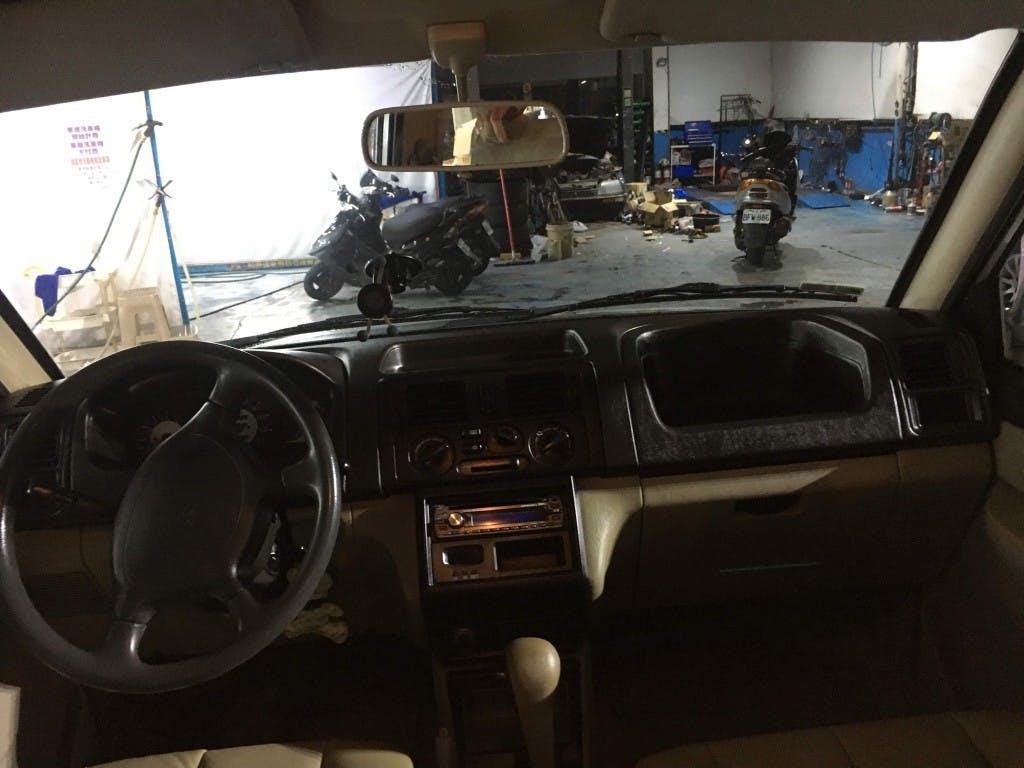

▲傳統後照鏡在夜間的視線十分昏暗,影響行車安全。(三菱 Freeca)

▲後方視線受阻的情況下,電子後視鏡依然能夠發揮功能。這對於經常載貨的司機或是露營咖來說,因為後車廂塞滿視線受阻,顯得很有用。(三菱 Space Gear)

事前需準備材料工具、確認走線

警語:DIY 都有一定的風險,若非熟悉車輛維修操作,有可能造成車身起火等事故,建議需具備相關知識或執照!

在安裝之前,建議讀者參考一下我們的清單、查詢車主手冊,找出保險絲盒的位置,甚至確認維修手冊中,車身線組的走線位置。另外,最好能夠先確認車輛沒有電系的異常或是其餘功能異常。能的話,用診斷電腦掃描一次,確認整車沒有錯誤碼再來施工。

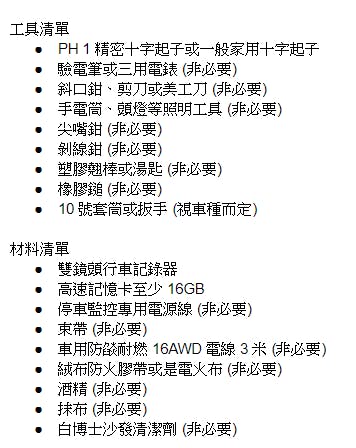

▲需要準備的工具和材料清單,建議開工前先儲存在手機中或是印出來參考。

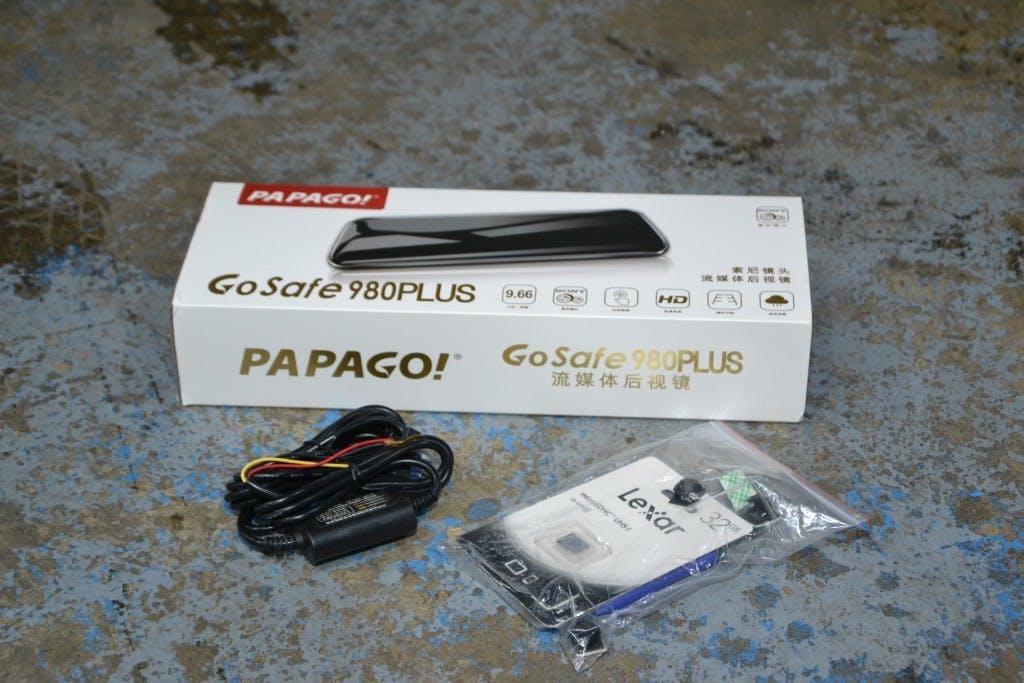

▲本次安裝的主角 Papago GoSafe 980Plus Wi-Fi 電子後視鏡兼雙鏡頭行車記錄器。

安裝之前的供電檢查

工具材料、車輛都備齊之後,接下來我們需要確認供電,這時候有的話請拿出驗電筆或三用電錶來確認電源中的 ACC 以及 BAT+,沒有的話就辛苦一點對著保險絲盒的蓋子上說明一一猜測了。

冷知識
汽機車電器的電源標示,原則上,汽車電系上的紅色,往往代表著 ACC ,也就是俗稱的「紅火」電源。而黃色線,則是代表 BAT+,或是俗稱的「恆電」。黑色則是車身接地。

這類電子後視鏡,由於具備停車監控的功能,所以也可以選購支援停車監控 / 縮時錄影的變壓器來達成這個功能。原廠通常也可以選配保險絲取電變壓器,或是提供使用者點煙器取電的變壓器。現在的保險絲取電變壓器安裝上已經極為簡便,只要在車輛斷電的情況下拔起原本的保險絲,再插上變壓器上的保險絲即可,接地也只要找一個車身上的螺絲將它轉鬆,插入黑色接地電源線再鎖緊即可。由於我們這次安裝是採用了支援停車監控縮時攝影的變壓器,所以需要從保險絲取電ACC 以及 BAT+,並且接地。如果是單純保險絲取電盒,只有 ACC 和 接地要接。安裝最簡單的是直接由點煙器取電的,對於DIY不是這麼有信心的讀者,可以考慮採用後者。

警語:部分配備 Keyless 或是晶片鑰匙車輛,必須拔鑰匙等待車輛完全斷電後才能拔保險絲,否則將會燒毀行車電腦甚至造成無法再啟動。請參閱車主手冊或維修手冊。

電源確認之後,建議先將 ACC、BAT+、Ground 接地都安裝好確認電源功能如預期。先插上電子後視鏡本體,確認電源在鑰匙轉紅火或是 Keyless 車種發動引擎後能自動開機,引擎關閉或是斷電時,電子後視鏡能自動關機。

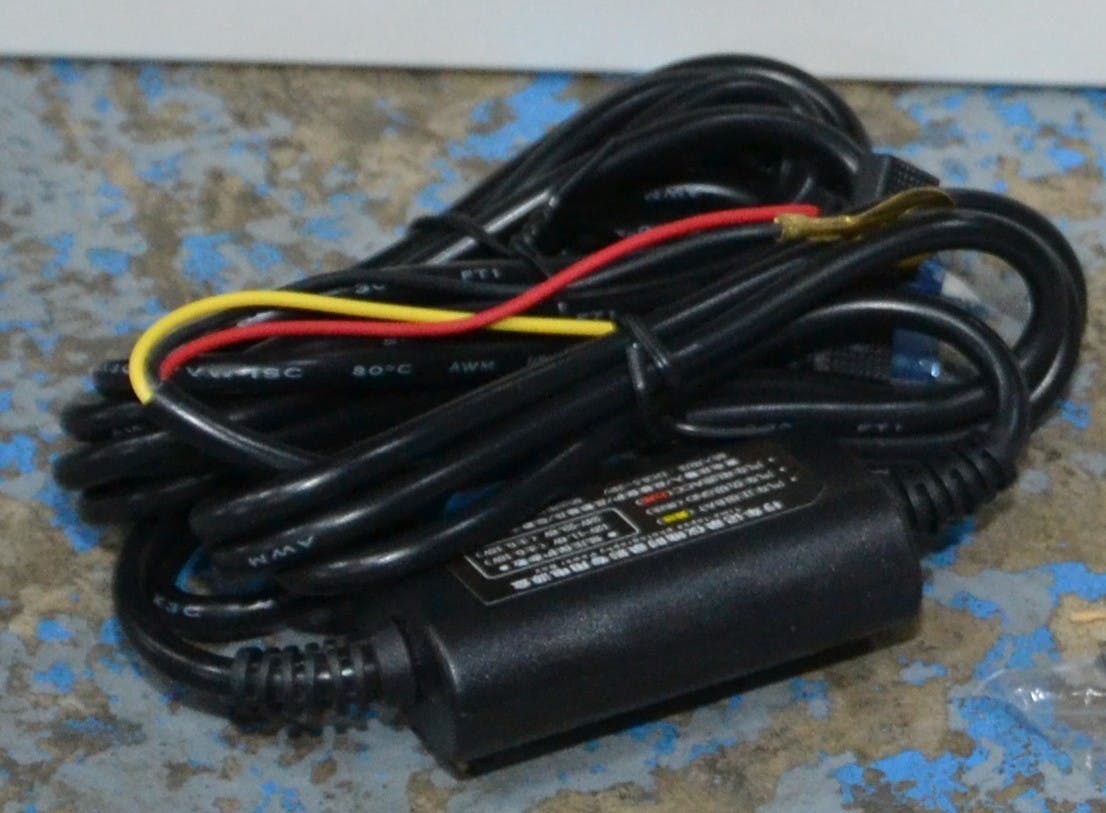

▲支援停車監控的變壓器,有ACC、BAT+和接地要接上才有功能。

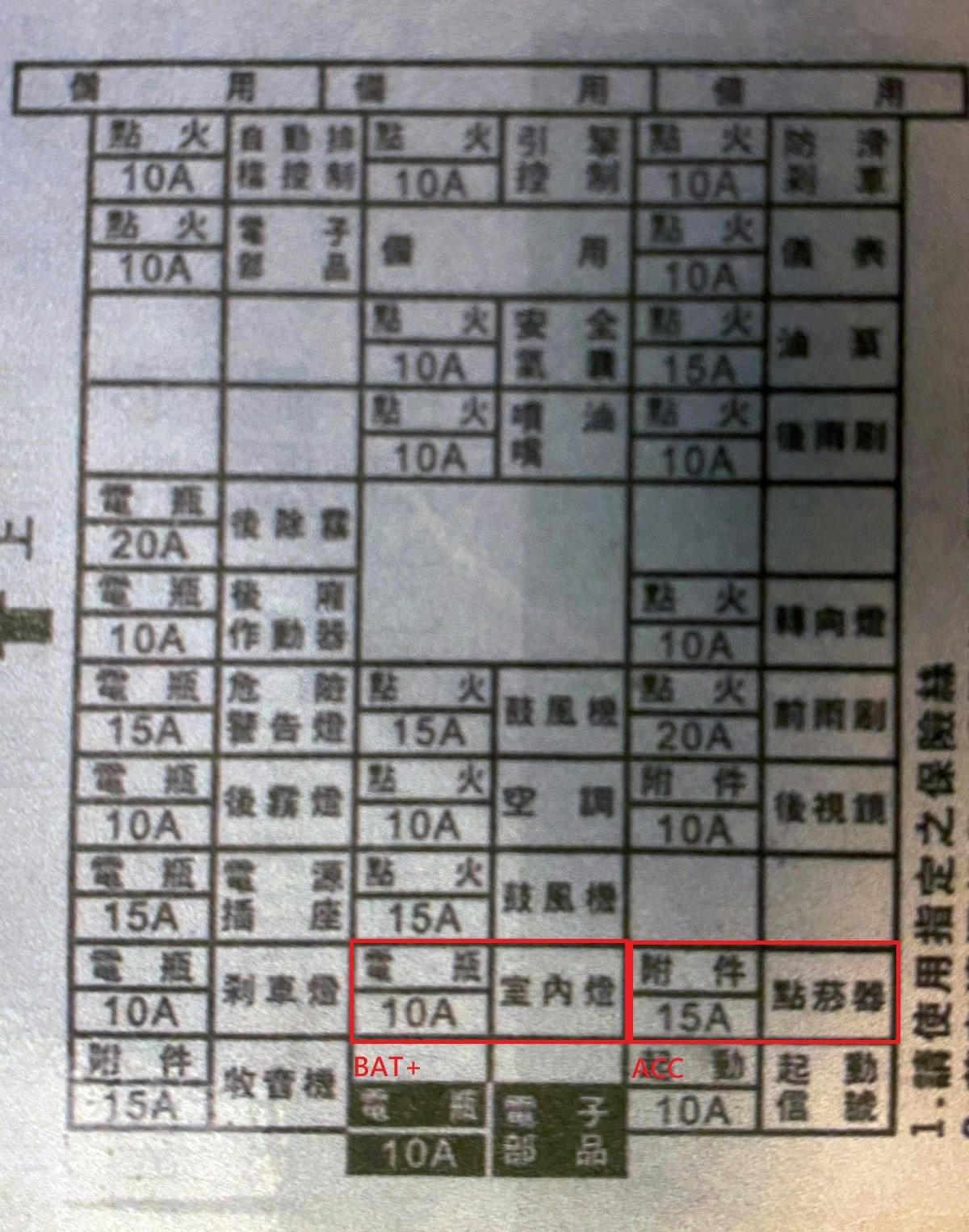

▲保險絲盒取電,沒有驗電筆的話,只好先行查手冊確認 ACC 和 BAT+的位置。(Source:日產維修手冊)

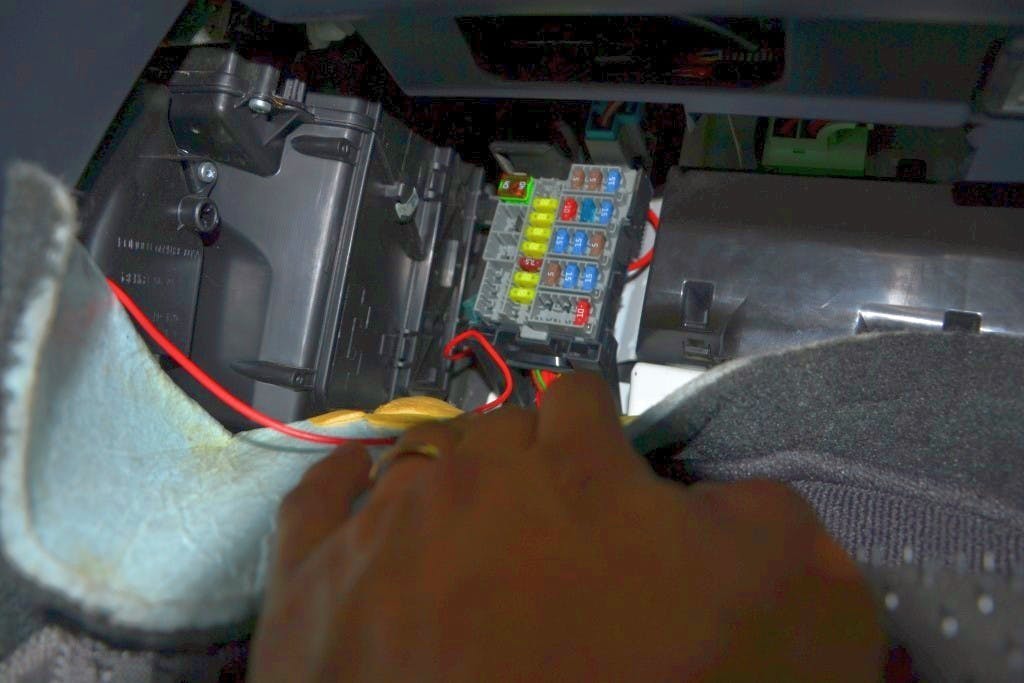

▲每台車的保險絲盒位置不一,Volvo V40 Wagon 的位置在副駕駛座前方,靠近熱水排的位置。(Volvo V40)

鏡頭安裝的最佳位置與走線安裝

電源線的走線方式和後攝影鏡頭在前擋風玻璃這邊是一樣的,都是經過 A 柱飾蓋,穿過天蓬與擋風玻璃之間的導槽,從中央室內燈附近穿出。視情況,可能要請出塑膠翹棒或是湯匙來拆飾蓋。操作前建議再把手洗乾淨一次,免得手弄髒天蓬,後續清潔就會比較辛苦。

至於後攝影鏡頭,建議按照車種各自考慮,最建議的位置是牌照燈下方,但是如果因為線不夠長,次之的位置就是保險桿下方靠內的位置,最差的位置是保險桿上外側容易撞到的位置。另外要注意的是,後鏡頭有透過倒車燈電源來觸發主機進入倒車模式的電源要安裝,所以除了視訊線的長度,也要考慮這個部分的線長來安裝後鏡頭。本段下方有後鏡頭安裝參考圖。

至於後鏡頭的視訊線在車身的走法,最建議的走法是跟著車身總線安裝。Volvo V40 的車身總線是走在右邊,標緻雪鐵龍車系絕大部分在左側,日系車中的三菱車系也大部分走左側。不清楚的讀者,可以將前座門邊踏板飾蓋拆起來,再翻開地毯就會找到。一般來說,保險絲盒放主駕駛座這邊的話,車身總線在左邊比較多,以此類推。

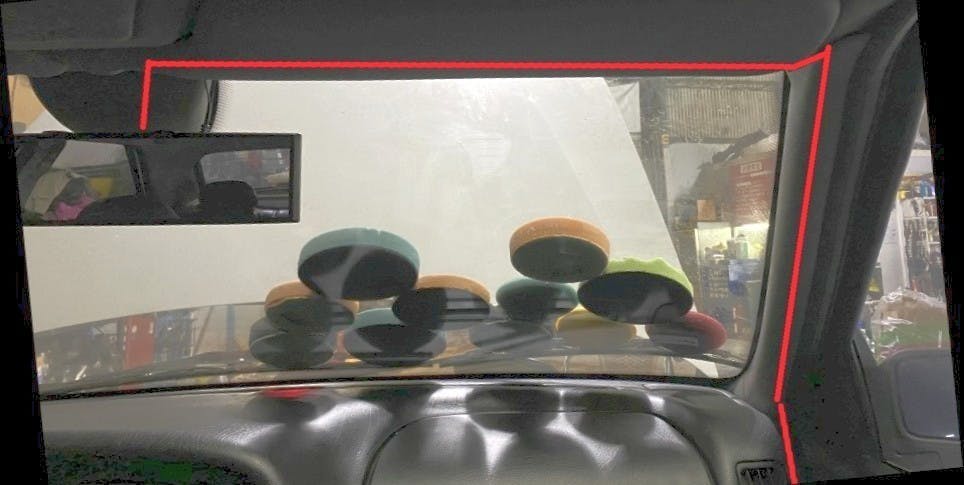

▲電源線經過 A 柱飾蓋,穿過天蓬與擋風玻璃之間的導槽,從中央室內燈附近穿出。(雪鐵龍Xantia)

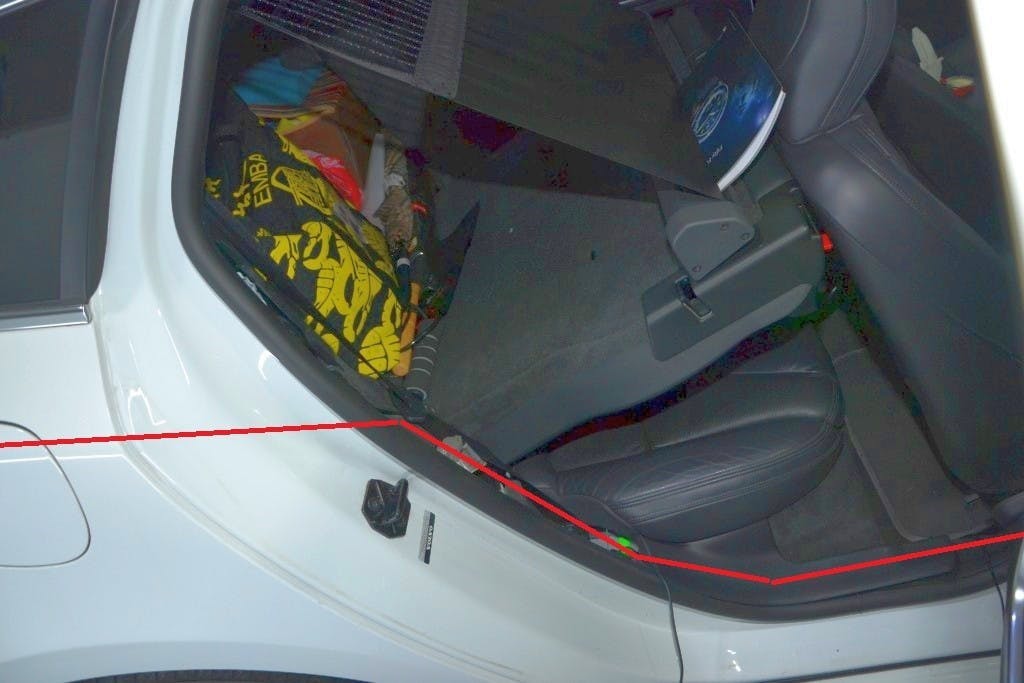

▲後座拆開飾蓋就可以找到車身總線,順著由後往前穿過去。(Volvo V40)

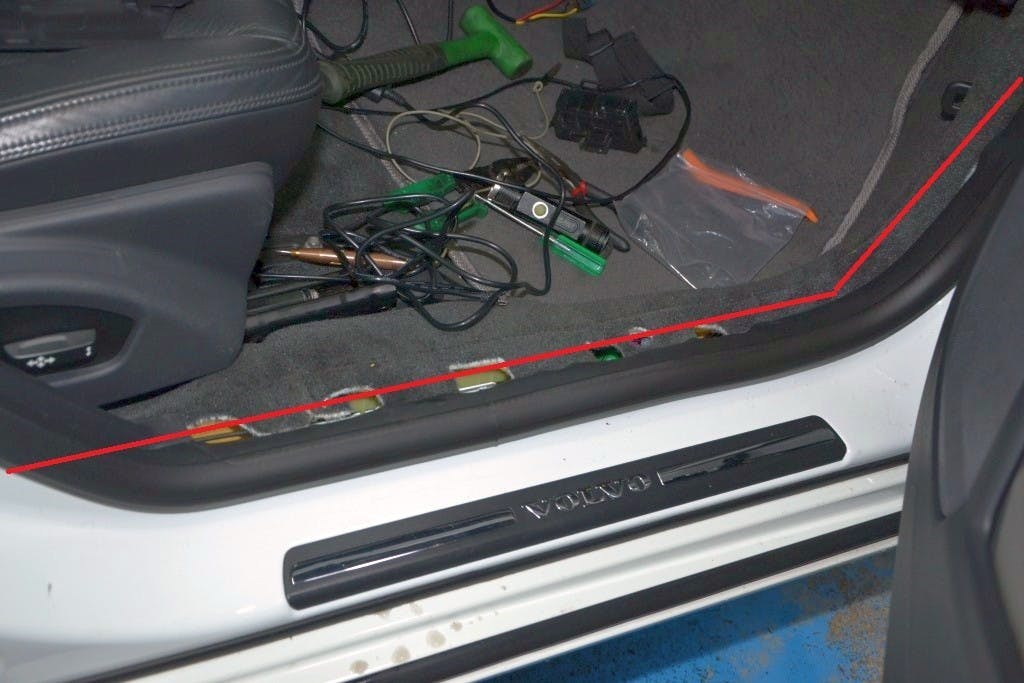

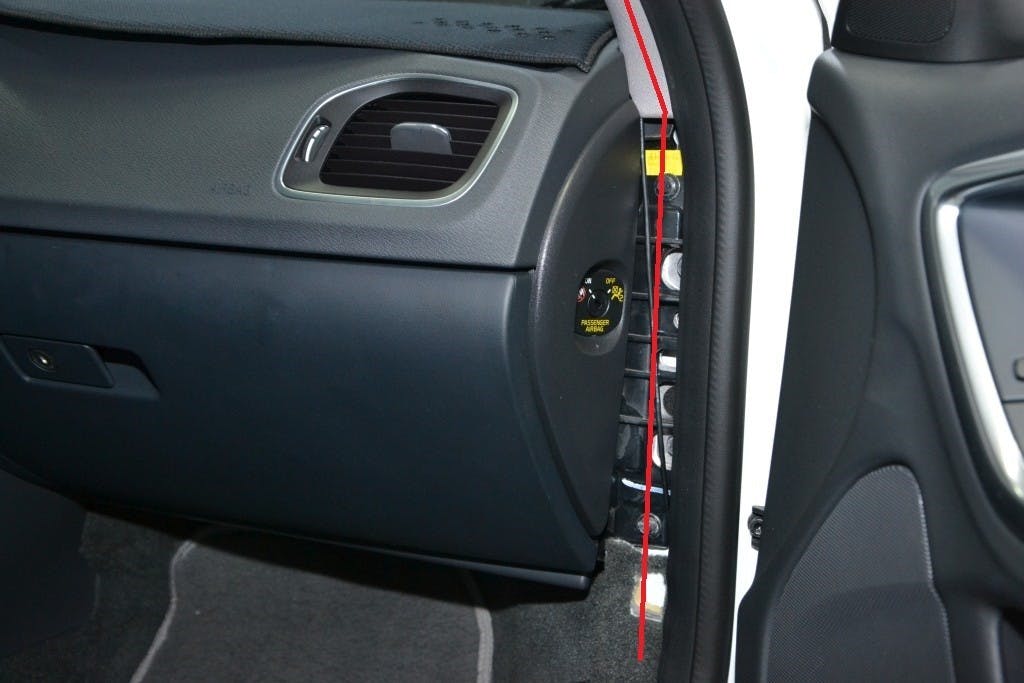

▲Volvo 的車身總線在副駕駛座這邊,拆開飾蓋就可以找到,沿路穿線至 A 柱下方。(Volvo V40)

▲後攝影機的視訊線接到 A 柱下方之後,接下來跟電源線一起走線至電子後視鏡位置即可。

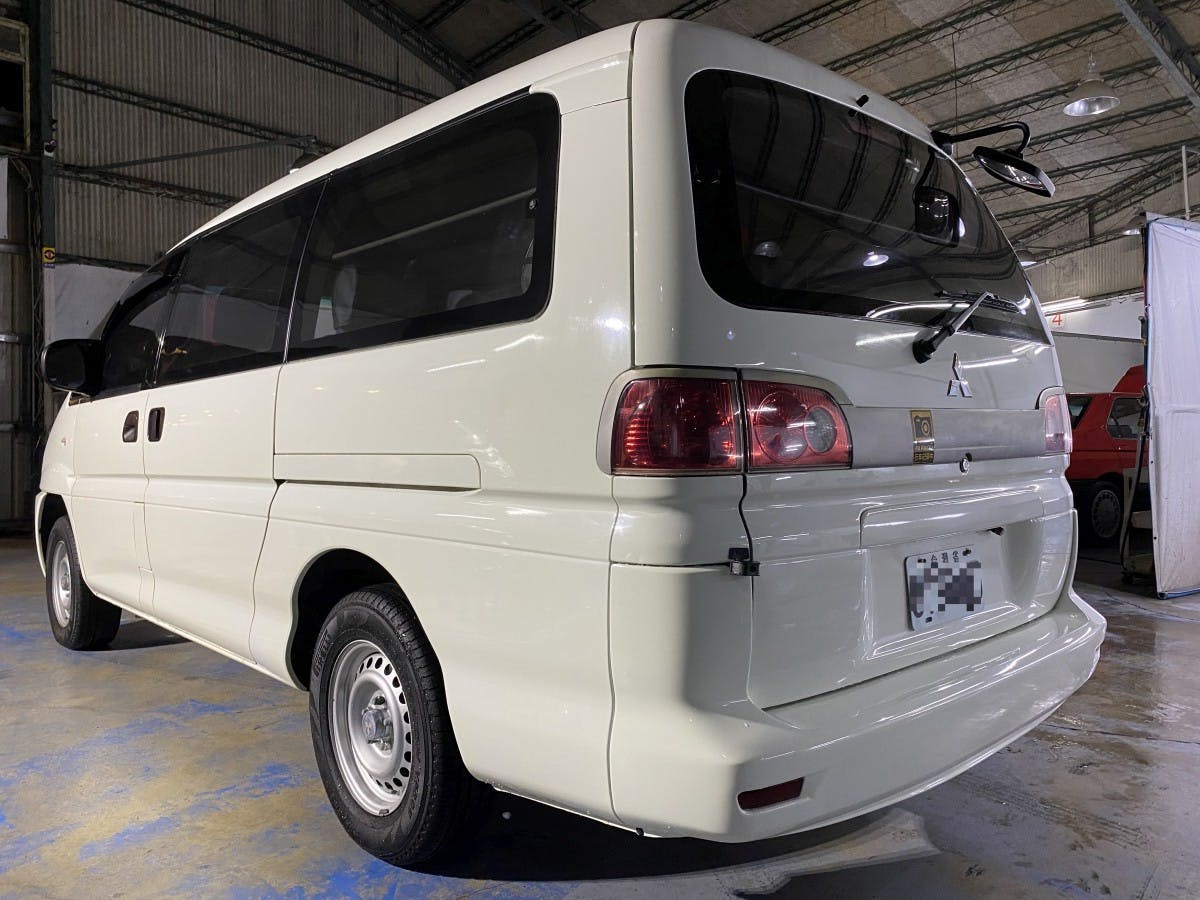

▲由於線長不足,以及考慮倒車燈位置,三菱 Space Gear 後攝影鏡頭安裝在此。(三菱Space Gear)

收工前的清潔與美觀

全部都安裝好之後,先把手洗乾淨,前後鏡頭都調整完畢之後,這次才把鏡頭、螢幕的貼膜撕掉。然後,所有插接頭用絨布防火膠帶或是俗稱「電火布」的電器隔絕膠帶纏緊。線路容易與車身摩擦的部位,也用膠帶包覆避免短路。多餘的電源線可以用束帶纏緊,視訊線則要注意,必須繞圈而不是折疊。如果有吊掛在外的線路,強烈建議用束帶固定,免得車身震動造成脫落。最後,如果有弄髒,用白博士清潔車輛內裝就可以收工了。

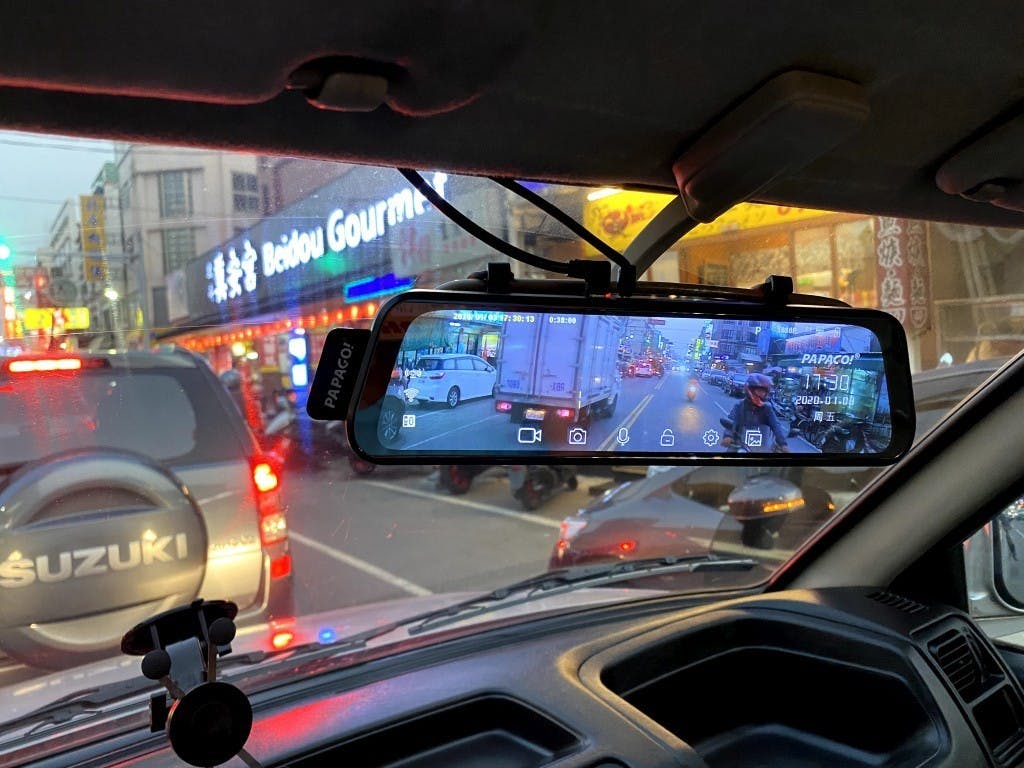

▲停車監控時,有縮時攝影功能,不但相當省電,而且還有碰撞感應,如果有冒失鬼撞了就跑,依然全都錄!(三菱 Freeca)

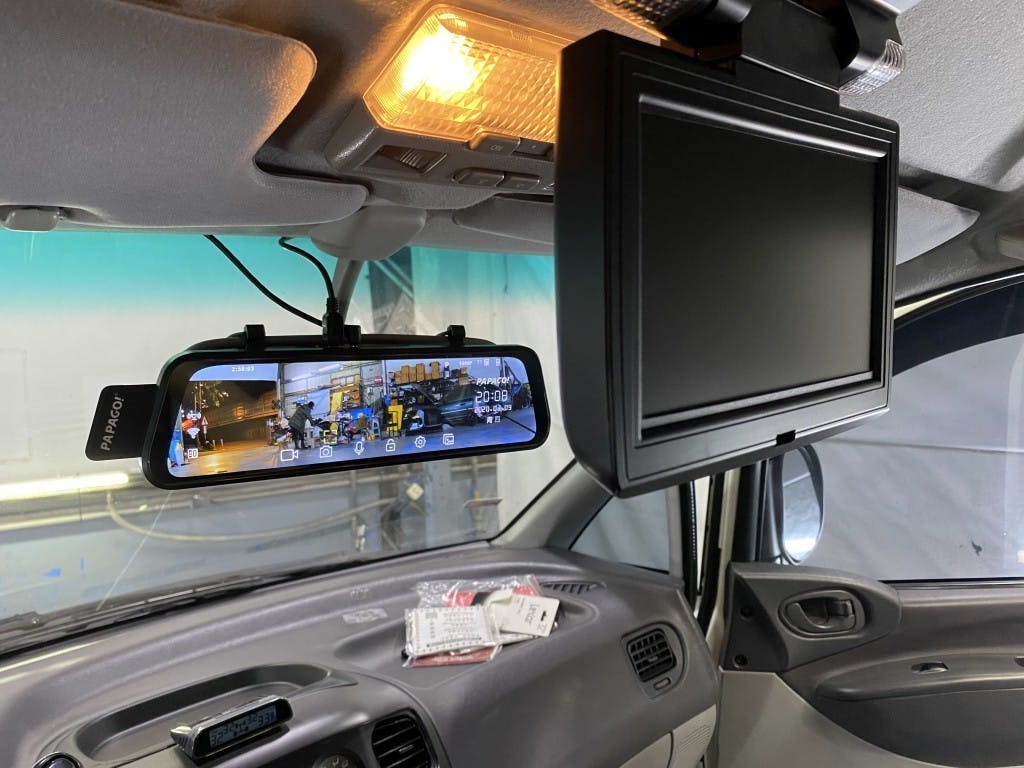

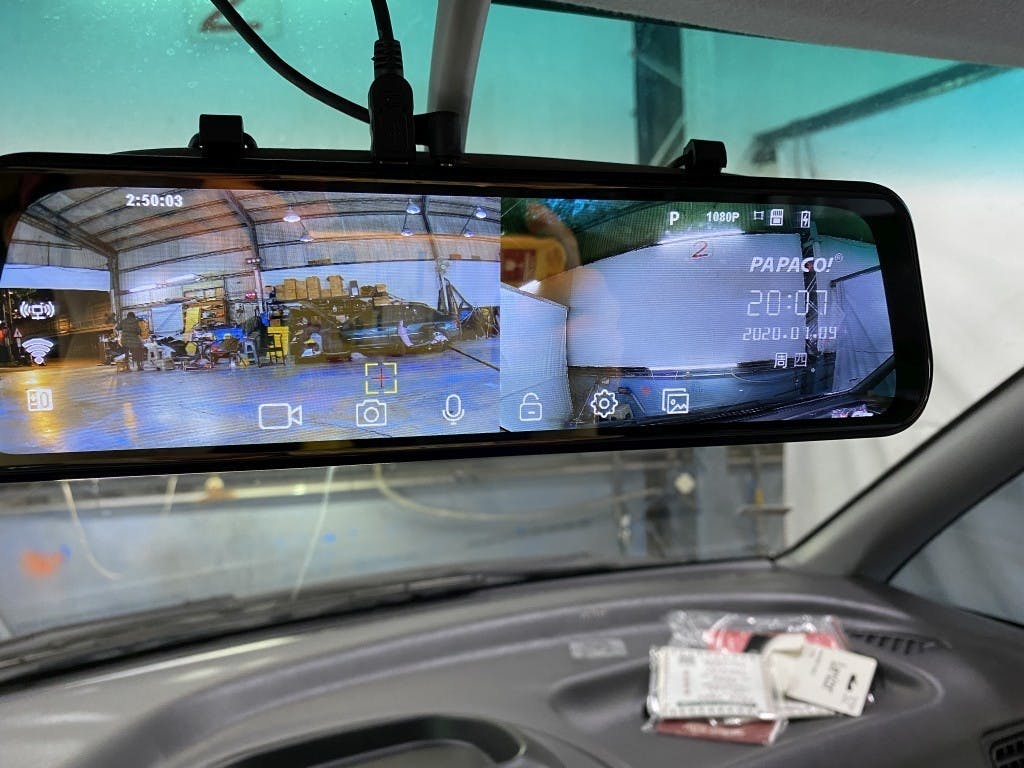

▲完成圖,前攝影鏡頭在主機左側。(三菱Freeca)

▲完成圖,後攝影鏡頭靠著大廣角可以覆蓋後方視野。(三菱 Space Gear)
