汽車煞車來令片何時更換?來令片、碟盤DIY更換步驟

2020.03.27 04:50PM
5975
照片中包含了輪、累、輪、盤式製動器、輻

開車的時候煞車會發出尖銳的叫聲?煞車踩下去時車輛會規律的抖動?或是車子根本就煞不住?如果你碰到這幾個狀況,很有可能是煞車來令片或是碟盤損壞需要更換了。煞車來令片一般來說,厚度 0.5cm 以下就必須更換,而煞車碟盤只要不平整或是厚度低於原廠維修手冊規範就需要更換了。大部分的情況下,更換兩次煞車來令片,最好就要換一次碟盤。更換煞車來令片以及碟盤只需要一些基本工具加上一支扭力扳手就可以完成。更換、維修煞車系統需具備一定的技術與認證,並存在一定程度的風險,若不熟悉操作切勿嘗試。


煞車系統哪裡會出錯?


除了煞車碟盤、來令片磨損之外,煞車油每 2 年不限里程必須要更換,否則煞車油裡會含大量的水,溫度一高,水變成水蒸氣、然後空氣又可以被壓縮,造成的結果就是踩煞車完全失效。

另外,煞車的機械部件還有真空倍力器、煞車總泵、俗稱卡鉗的煞車分泵 (又稱束緊器)、煞車油前後分配器、ABS電腦、ABS幫浦、EBD電腦等等。每次保養的時候,按照原廠的 SOP ,是一定要測試煞車、以及目測整個煞車管路是否有漏油現象、目測來令片、碟盤厚度是否足夠,以及確認煞車油更換週期的。

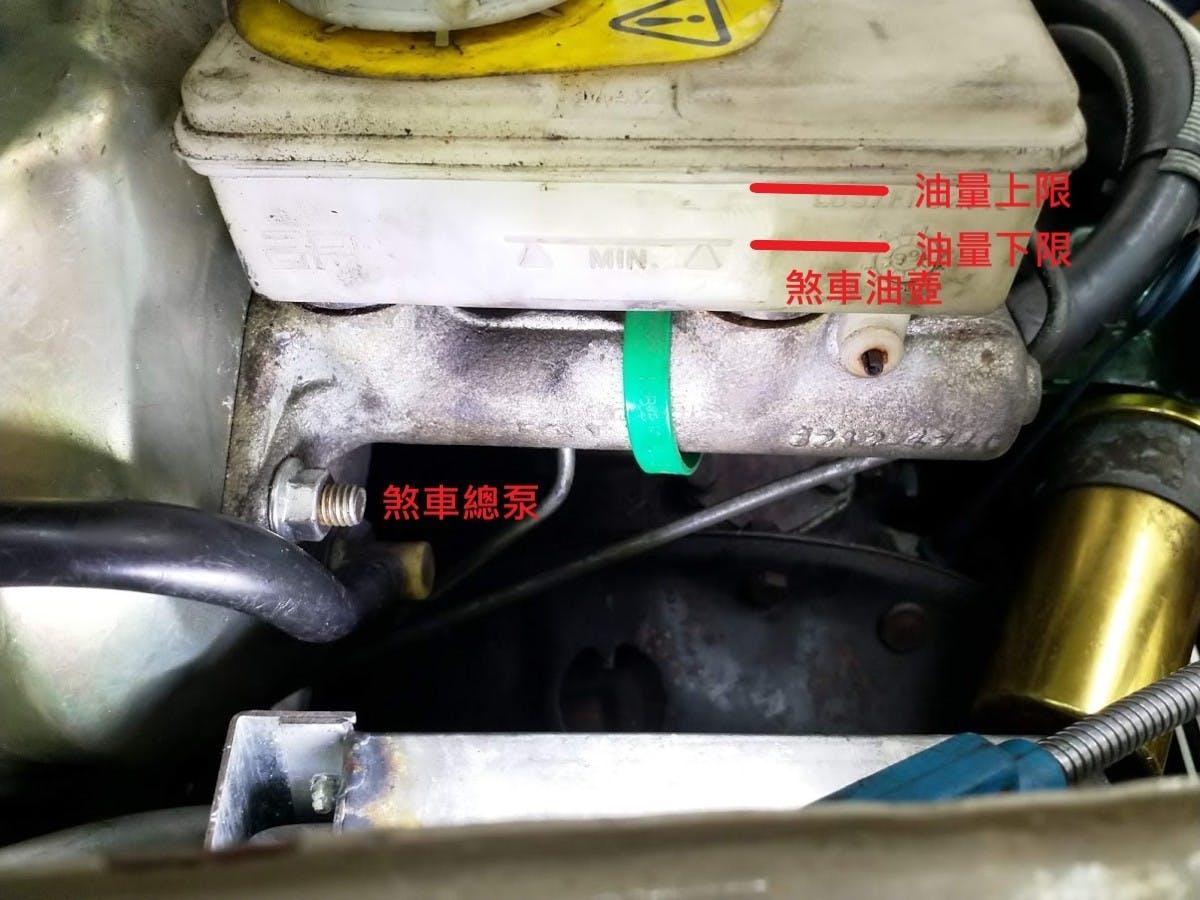

照片中提到了油量上限、一迪量下限、煞車油。,包含了輸油線、發動機、汽車、管

▲煞車油無論如何每 2 年一定要更換。否則可能煞車油容易過熱而使得整個系統失效。油壺下的是煞車總泵,

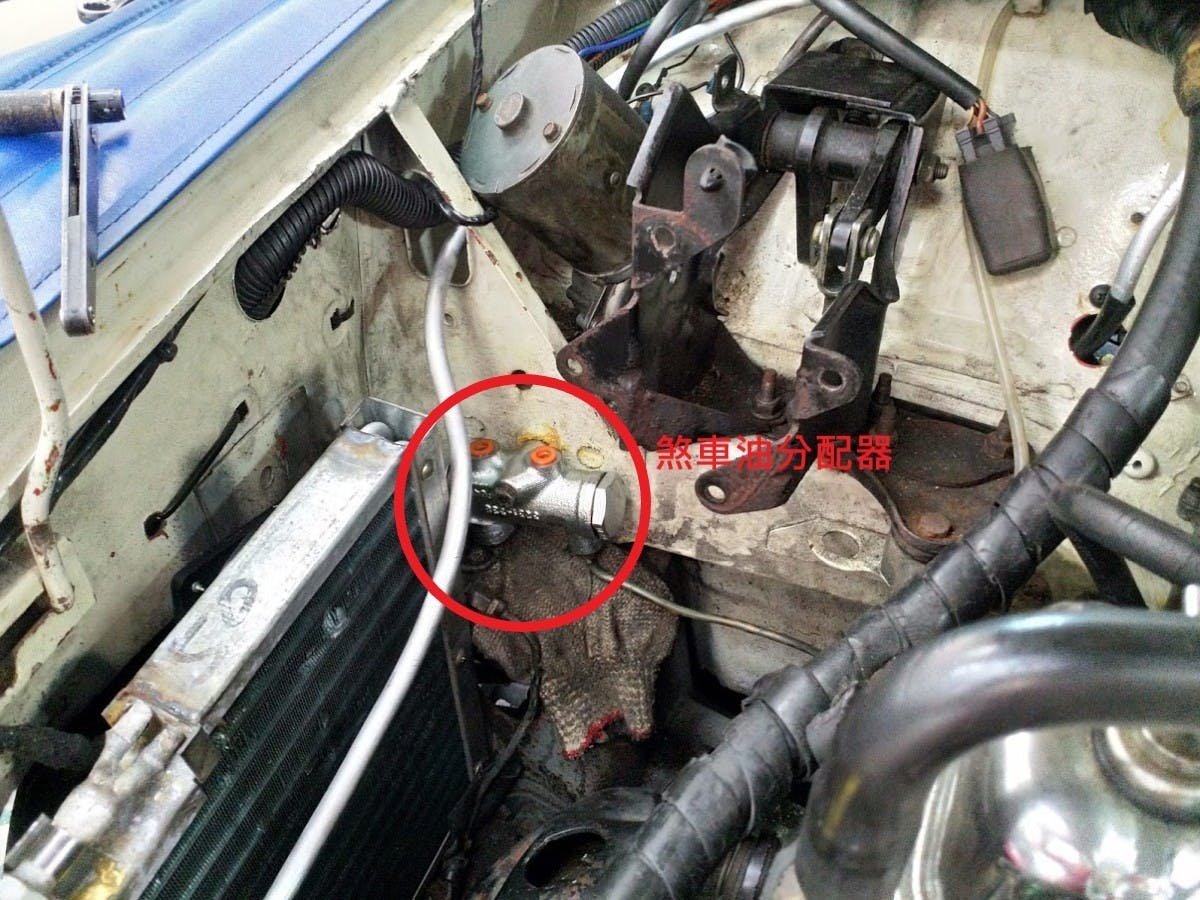

照片中提到了7111、-१३,包含了發動機、發動機、汽車、摩托車、制動

▲煞車油分配器的功能是調配前後煞車油的流量,每個車種不同,千萬不要亂流用其他車種的零件喔!

照片中包含了輪緣、汽車、合金輪、輻、摩托車

▲煞車分泵老化之後就會從活塞或是油封漏油,必須要即時更換喔。否則沒有煞車真的很危險。

工具材料清單

注意:DIY 都有一定的風險,若非熟悉車輛維修操作,有可能造成煞車系統失效等事故,建議需具備相關知識或執照。

在安裝之前,建議讀者參考一下我們的清單、查詢維修手冊當中煞車零件各螺絲的鎖緊扭力。另外,最好能夠先確認車輛沒有其他煞車系統異常,例如零件漏油、ABS 電腦或是幫浦損壞等。

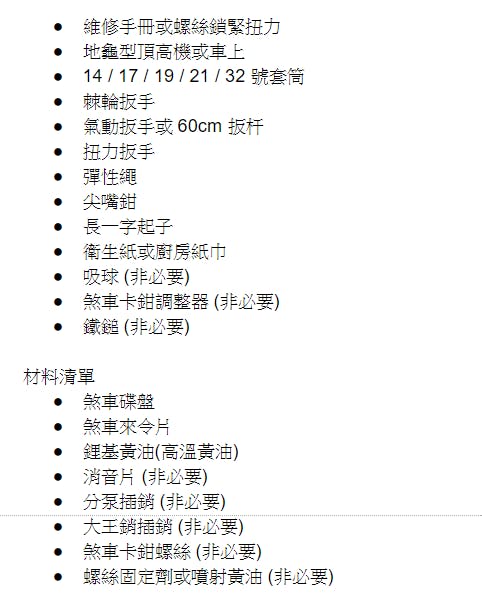

照片中提到了維修手冊或螺絲鎖緊扭力、地龜型頂高機或車上、14/17/19/21/32 號套筒,包含了圖、線、角度、字形、產品

▲需要準備的工具和材料清單,建議開工前先儲存在手機中或是印出來參考。

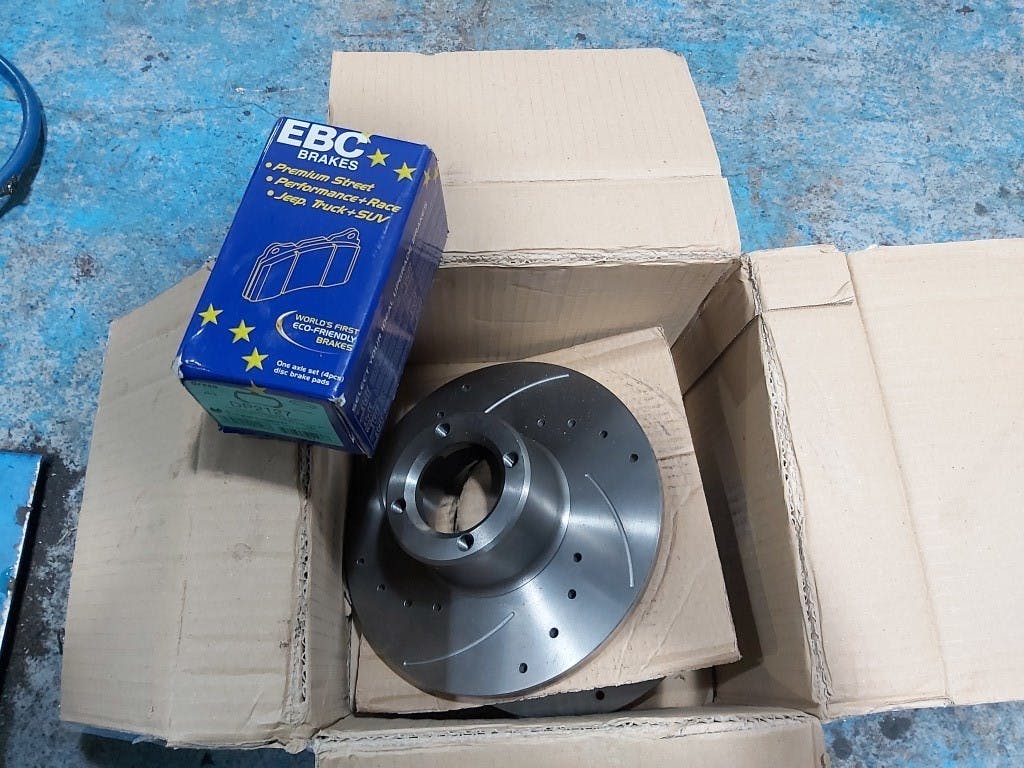

照片中提到了EBC、BRAKES、•Premium Street,跟BC粉有關,包含了硬件、輪、汽車、產品設計、機

▲這次準備更換的新碟盤和來令片。

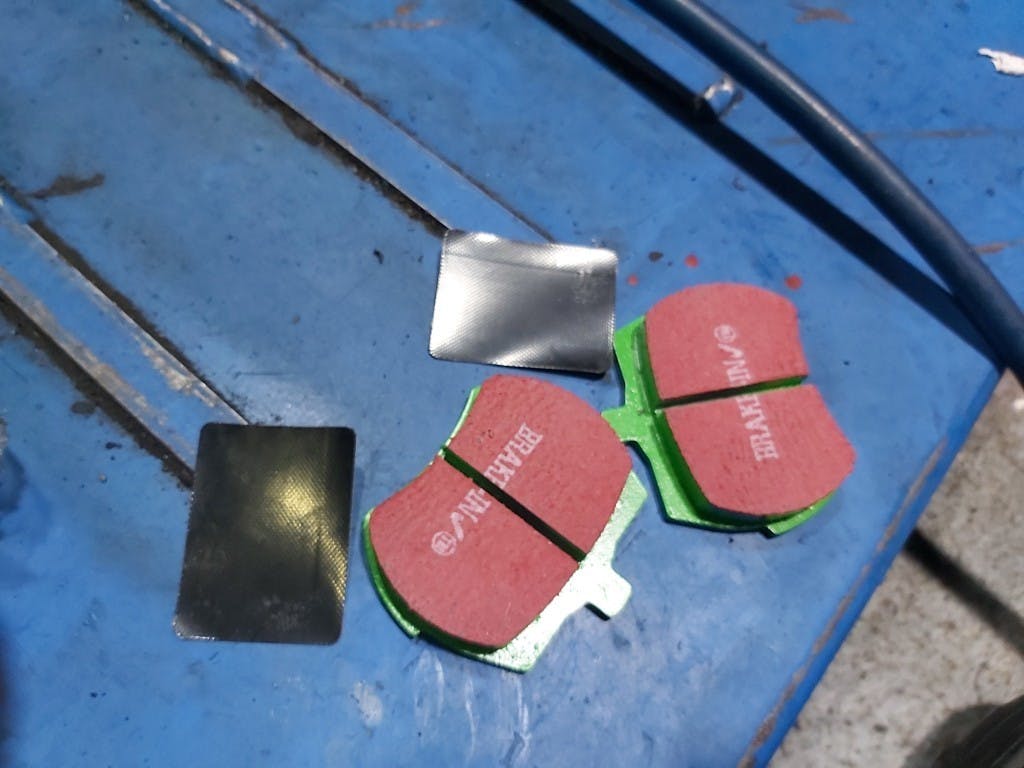

照片中提到了BRAKE IN/O、BRAK IN/O,跟邵氏組織有關,包含了角度、塑料、汽車、角度

▲部分來令片包裝打開還有附上止滑墊。

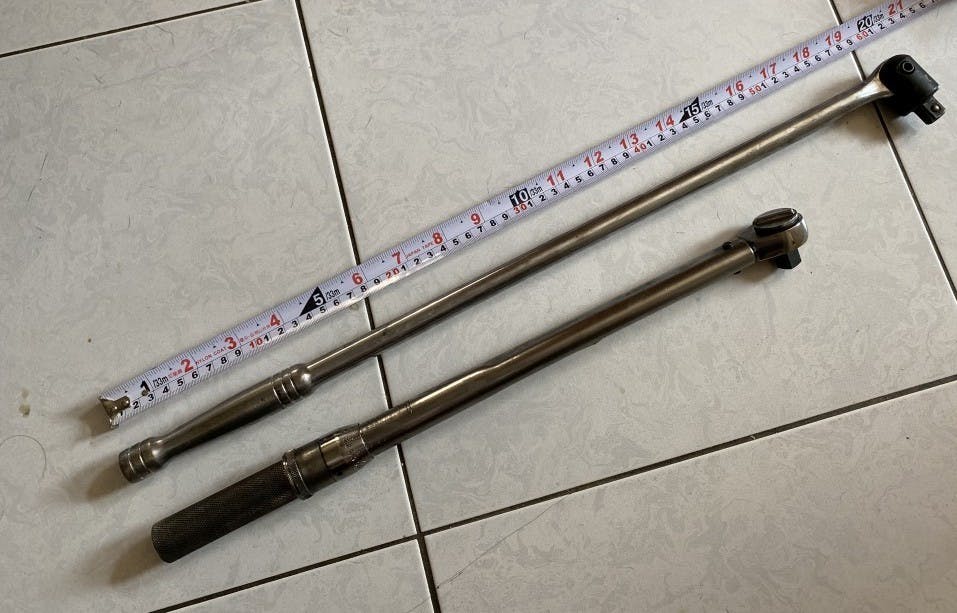

照片中提到了18 19 20 21、23 4 5 6 7 8 9 301 2 3 4 5 6 789 401 2 3 4 5 6789 501 2 3 4S 678 9 601 23 4SE、10 11 12 13 14,包含了產品

▲上面是 60cm 長扳桿,下面是扭力扳手。

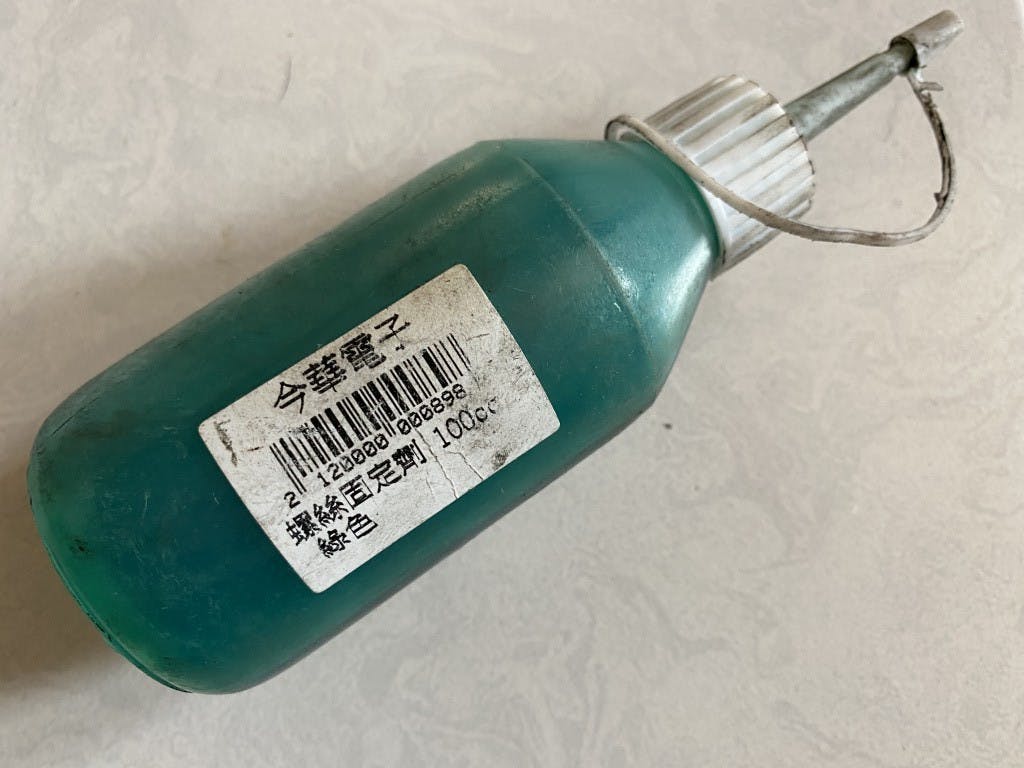

照片中提到了今華電子、2 120000006898、螺絲固定劑100ce,包含了圓筒、瓶子、圓筒、產品

▲螺絲固定劑在煞車組件很重要喔!

拆下鋁圈、煞車分泵、分泵活塞歸位

拆下鋁圈不是一件很難的事情,如果有氣動工具,你可以直接把車頂高開始拆。如果沒有空壓機和氣動工具,則是建議準備長扳桿或是輪胎扳手用腳來踩。如果是後者的 DIY 玩家,建議車子拉好手煞車,車輛尚未頂高之前就先放鬆鋁圈螺絲。然後才把車頂高,否則車輪邊轉你邊施力,是不可能把鋁圈螺絲拆下來的。

注意:拆下鋁圈之後,請務必將鋁圈放在車體下作為保險。

拆下鋁圈之後可以看到煞車分泵,為了避免拉斷煞車油管,請先用彈性繩或是其他的方式將煞車分泵固定好。然後拆下分泵後的固定螺絲2顆,即可把分泵拿下來。分泵上有1個薄鐵片製作的消音片,應該會有2個插銷固定它,這時你可以把插銷拔出,消音片拿下來。如果不想換新,就要小心不要弄傷了消音片和插銷。

分泵拿下之後先別急著拆除煞車來令片,請先使用煞車調整器或是長而且粗的一字起子將來令片撬開,使得活塞歸位到底,否則裝上新的來令片,分泵中的空隙不足,就無法正確裝上了。這時要注意的是,煞車油面如果接近滿,可以用衛生紙或是吸球吸取一點起來,免得活塞被壓縮回去的時候,煞車油被擠出煞車油壺,漏的滿地都是。

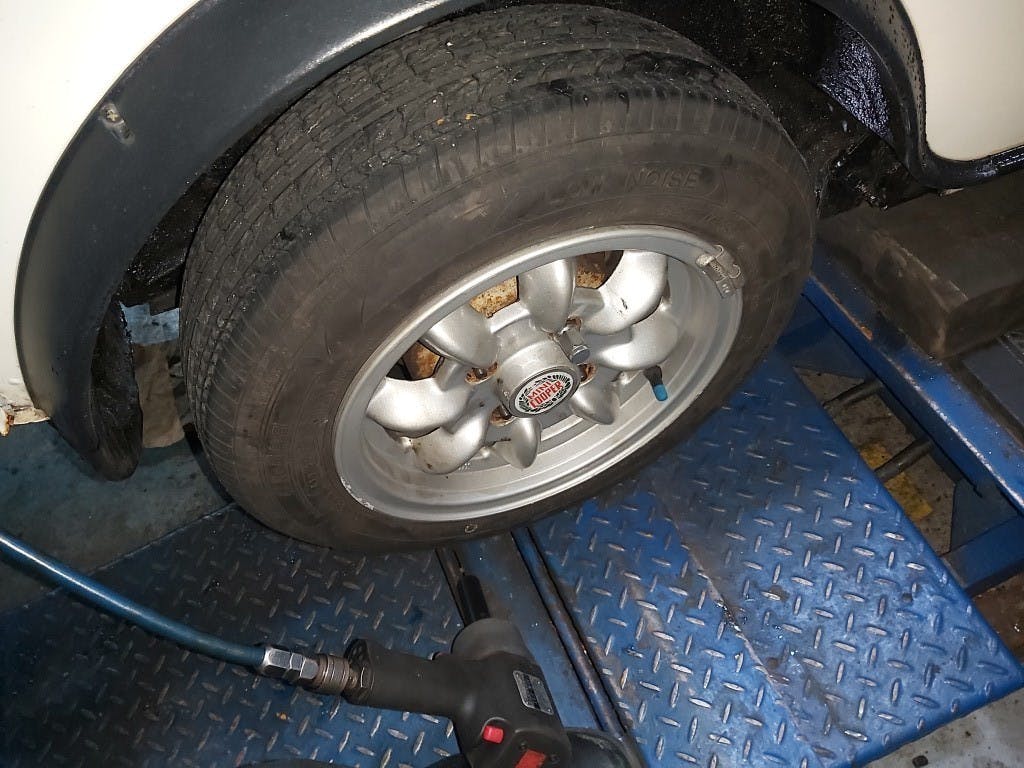

▲有氣動工具最方便了。直接車子頂起來拆就好。

照片中包含了輪、累、汽車、汽車維修店、輪

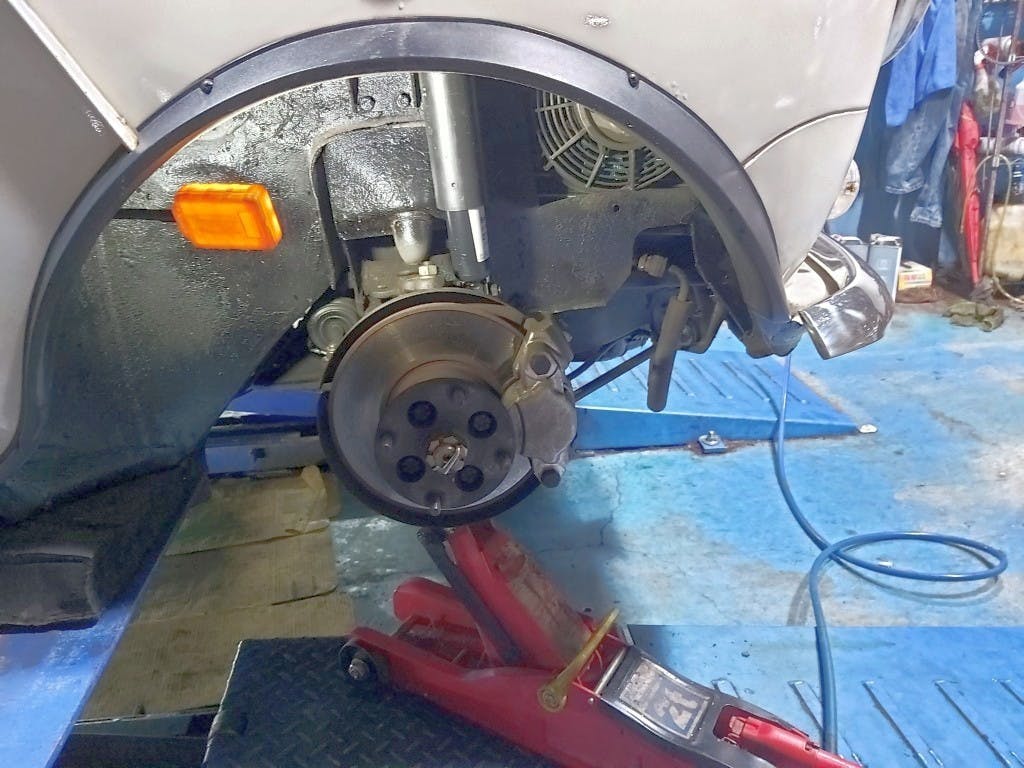

▲拆下鋁圈的樣子。

照片中包含了汽車、汽車、大雜燴、汽車修理工模擬器2018、迷你庫珀

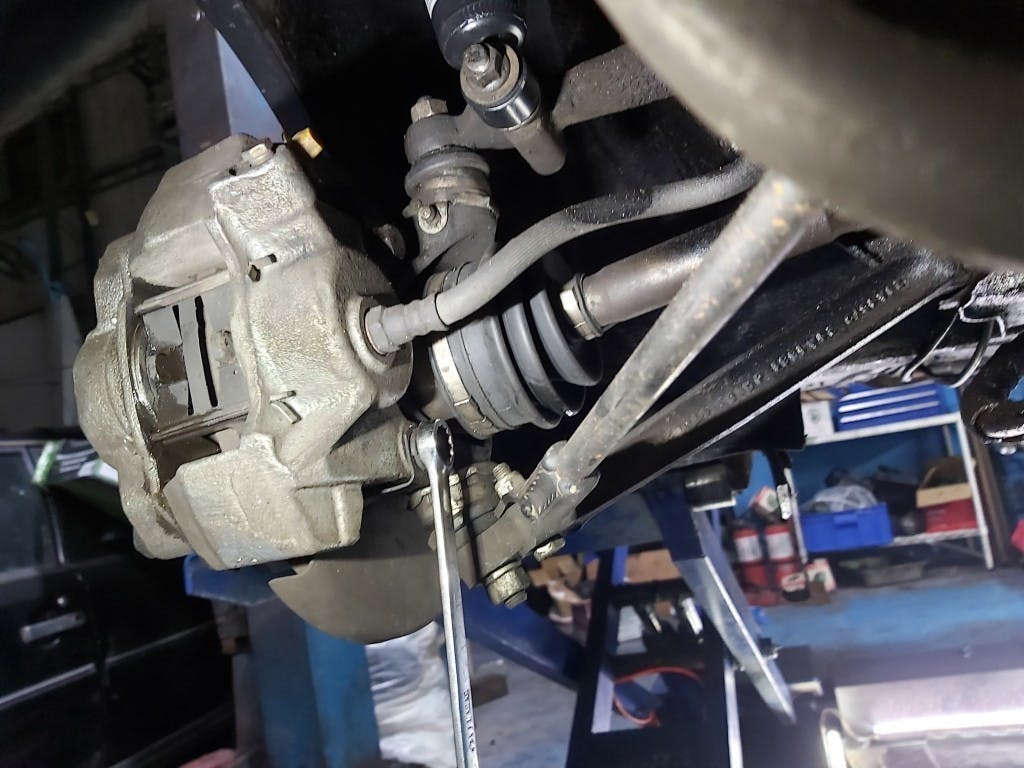

▲煞車分泵後的 2 顆固定螺絲拆下即可拿下來,相當簡單。

照片中提到了412,包含了累、汽車、累、數字劃分、大雜燴

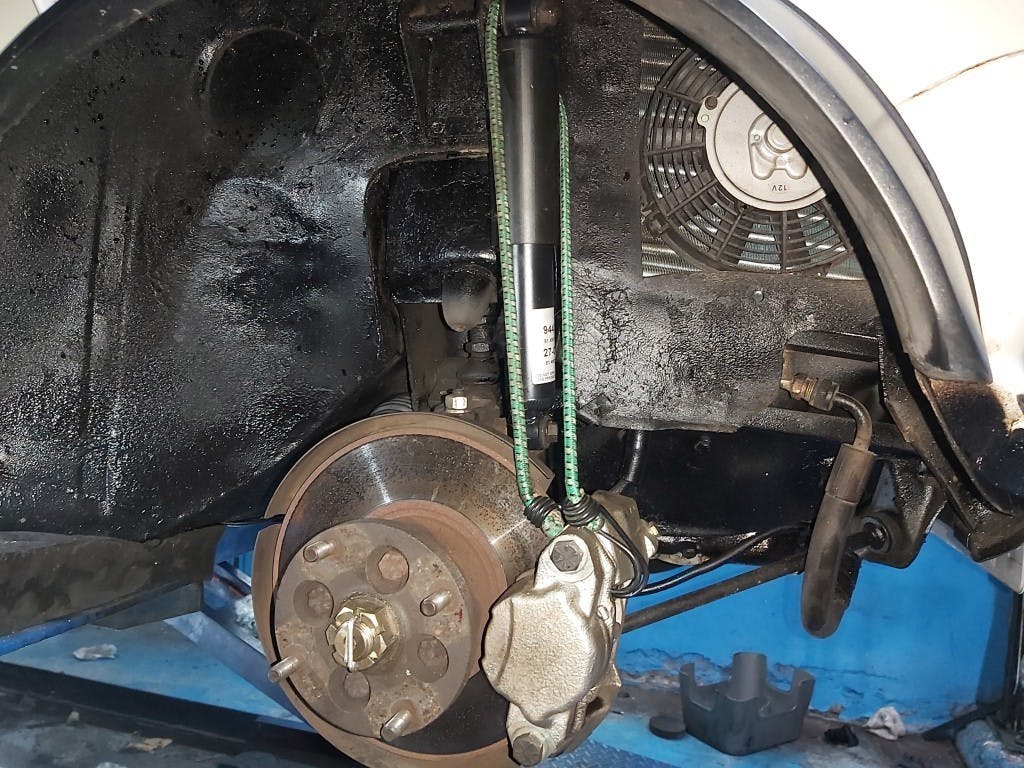

▲請務必將煞車分泵用彈性繩或是其他方式固定,免得拆完螺絲,分泵掉落拉斷煞車油管。

照片中提到了PRESS,包含了累、累、輪、汽車發動機零件、汽車

▲拆下煞車分泵之後記得趁現在將活塞復位,可以用分泵調整器或是用一字起子撬 2 片舊的來令片之間將活塞歸位。

拆下碟盤、大王銷

接下來,我們要拆下碟盤和中央固定用的大王銷了。大王銷上會有 1 個防脫插銷,將它拿下來,原廠規範是每次拆下就更換,外廠一般是不會更換,這個插銷很便宜,自己換的話就每次都更換吧。

大王銷這顆螺絲扭力相當大,如果沒有氣動工具是很難拆除的。如果缺少氣動工具,你可以用 1 個扳手套在螺絲上並讓它靠住另外一個螺絲,並旋轉直到工具碰到地面。固定好之後,建議先把煞車碟盤和哈姆的四個固定螺絲也先轉鬆,然後再拆大王銷螺母。

接下來,要將哈姆移植到新的碟盤之前,記得看一下碟盤方向。如果是劃線碟,有分順向和逆向兩種裝法。順向比較安靜不吵,而逆向排水性比較好、而且煞車力道大一點,但是代價就是比較吵而且磨耗的快一點。這個範例是將碟盤裝逆向的。

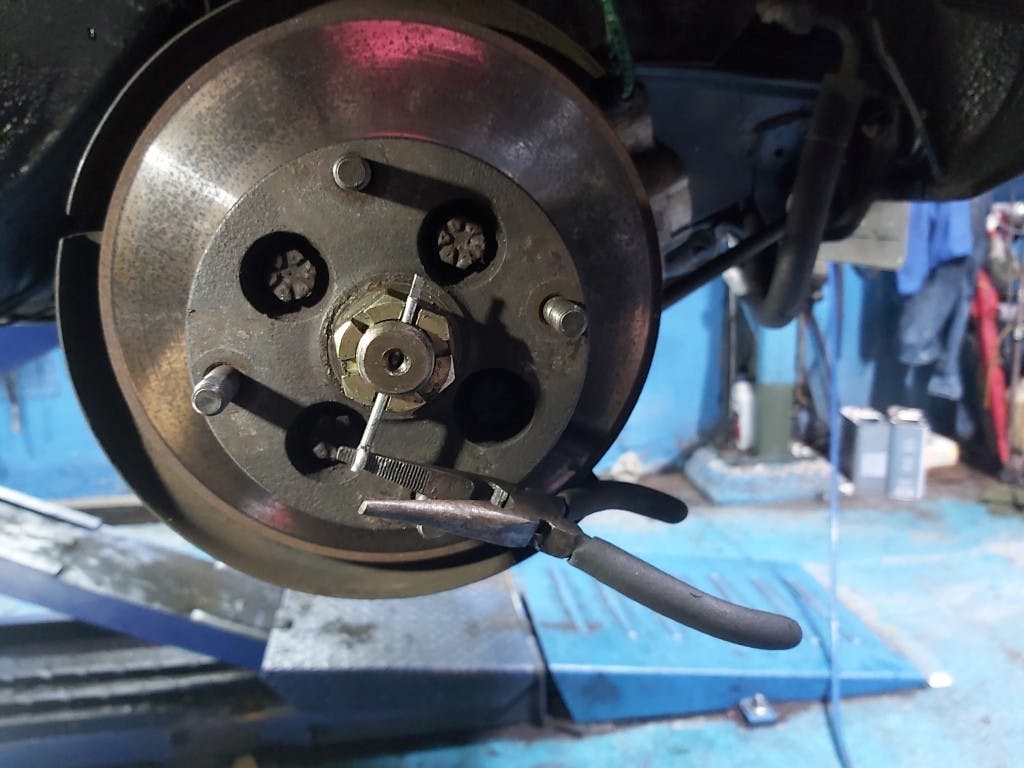

照片中包含了輪、輪、累、制動、盤式製動器

▲大王銷上的插銷規範上是要每次換新的。

照片中包含了輪、累、輪、角度、鋼

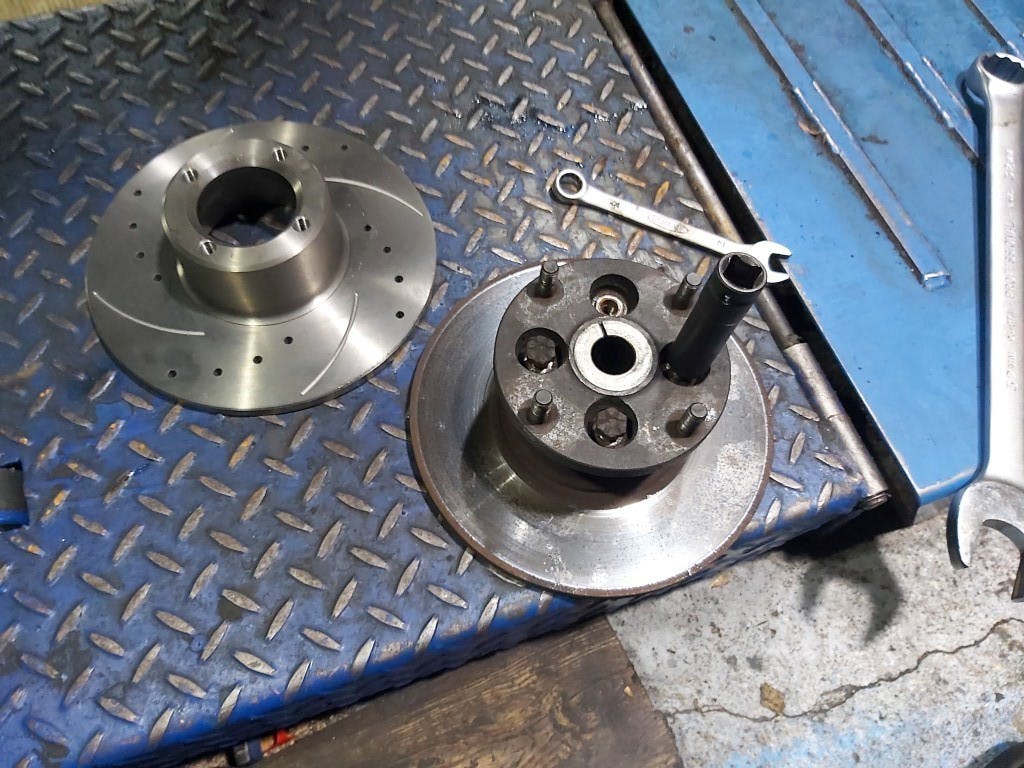

▲如果缺少氣動工具,這關是最困難的。所以建議先在車上就拆好 4 顆哈姆固定螺絲。

照片中包含了輪、輪

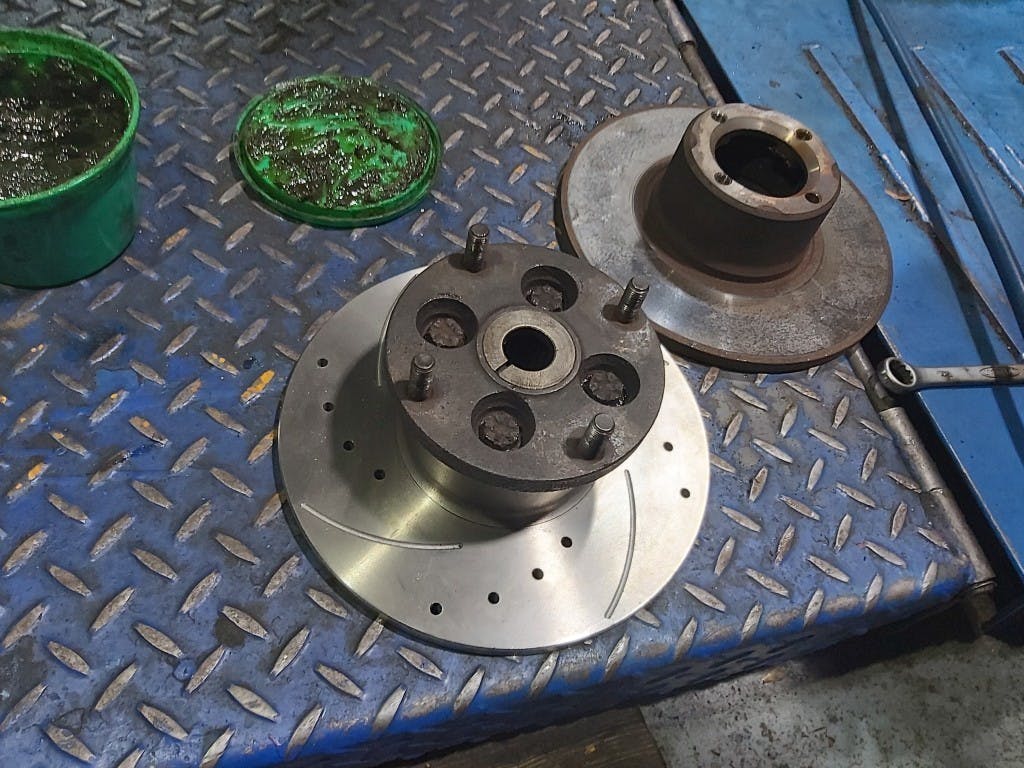

▲將哈姆鎖到新碟盤之前,記得看一下碟盤方向是順向還是逆向喔!

裝回碟盤、來令片、分泵、大王銷、鋁圈

裝回零件相當簡單,原則上就是把拆除的步驟反過來裝回去即可。

注意:煞車系統的螺絲請務必在鎖回時按照扭力上緊。螺絲鬆脫或是過緊損壞煞車零件都會影響行車安全!

接下來,請務必翻開維修手冊查表,查出每顆螺絲的扭力為何。然後再將碟盤鎖回去、分泵放上碟盤並且將後面兩顆螺絲稍微轉幾圈合上,但是為了安裝來令片,先暫時不要鎖緊。螺絲的前端強烈建議抹上一點螺絲固定劑,真的沒有的話,老師傅的方法是用極少量的噴射黃油替代。

新的來令片安裝也很簡單。有附上的話,將來令片背後的止滑片貼上、來令片凸點與分泵摩擦之處用手抹上少許高溫黃油 (一般俗稱鋰基黃油)、然後放進分泵裡面、裝上消音片以及上下兩根插銷,就可以按照扭力上緊分泵了。這個步驟裡有時候會不小心把黃油抹上碟盤或是來令片,若發生的話請務必用煞車清潔劑噴上並擦乾淨。

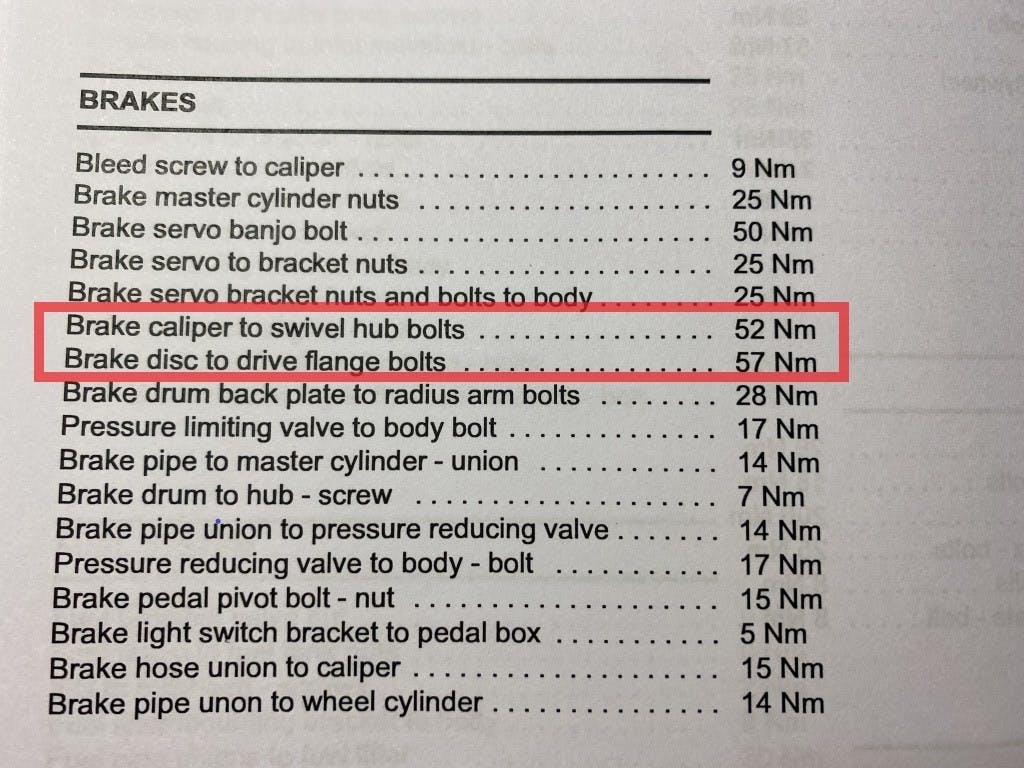

照片中提到了BRAKES、Bleed screw to caliper、Brake master cylinder nuts,包含了文獻、文獻、手寫、寫作、角度

▲維修手冊上都有完整的扭力表,煞車系統的扭力必須按照數值設定。輕忽不得。

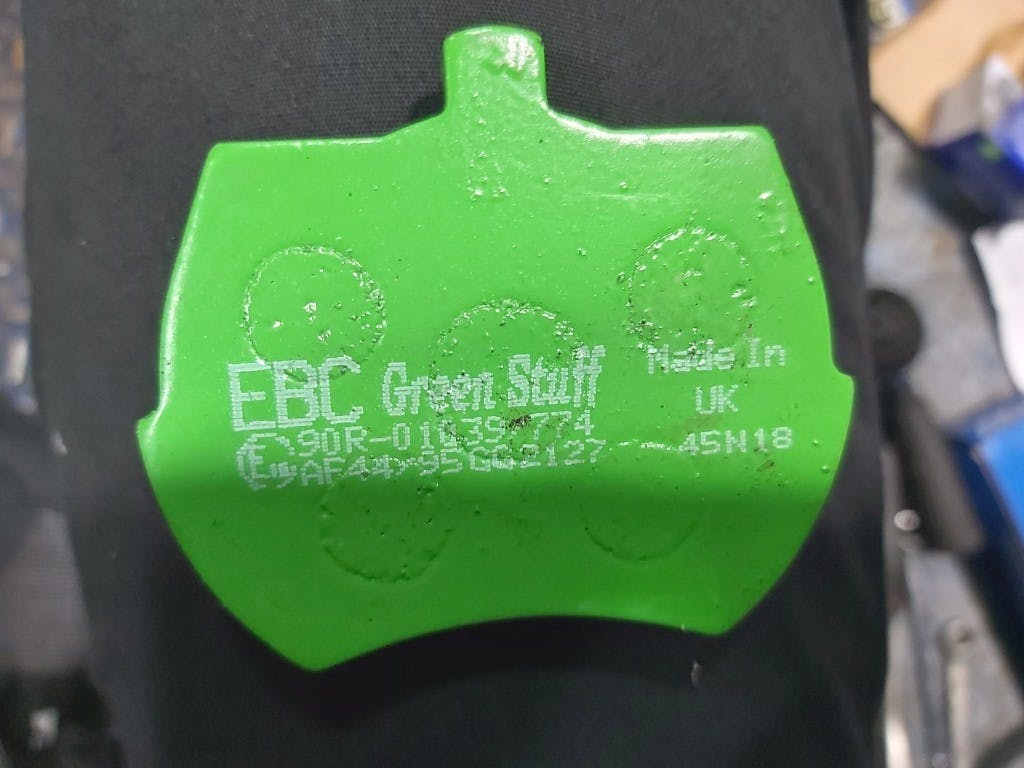

照片中提到了EBC Green Staff、

▲驗明正身,來自英國的 EBC 煞車皮。

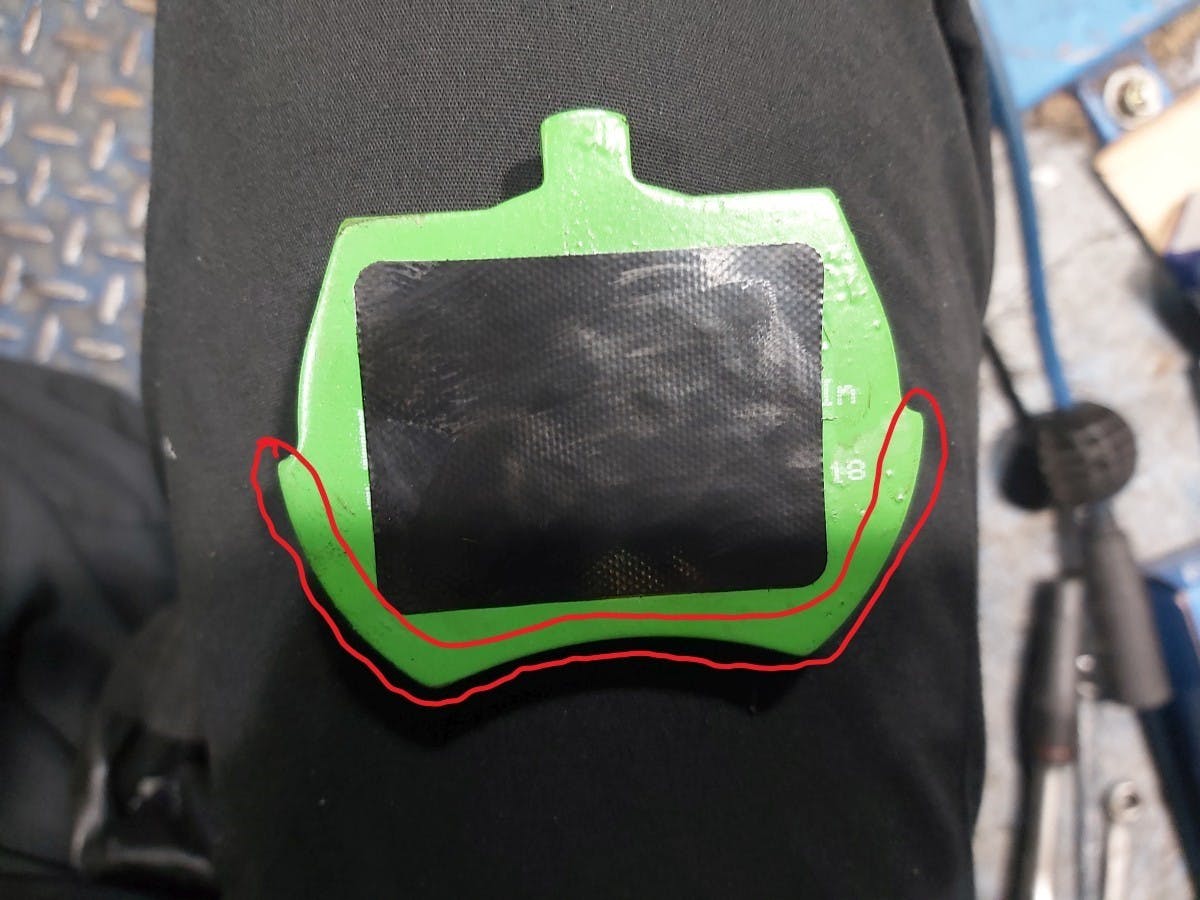

照片中提到了In、18,包含了汽車、汽車、汽車設計、摩托車、產品設計

▲紅色圈起來的部分要塗抹上一點高溫黃油,來令片在分泵裡面是來回滑動的。背上貼好附上的止滑墊,就準備好可以裝回分泵了。

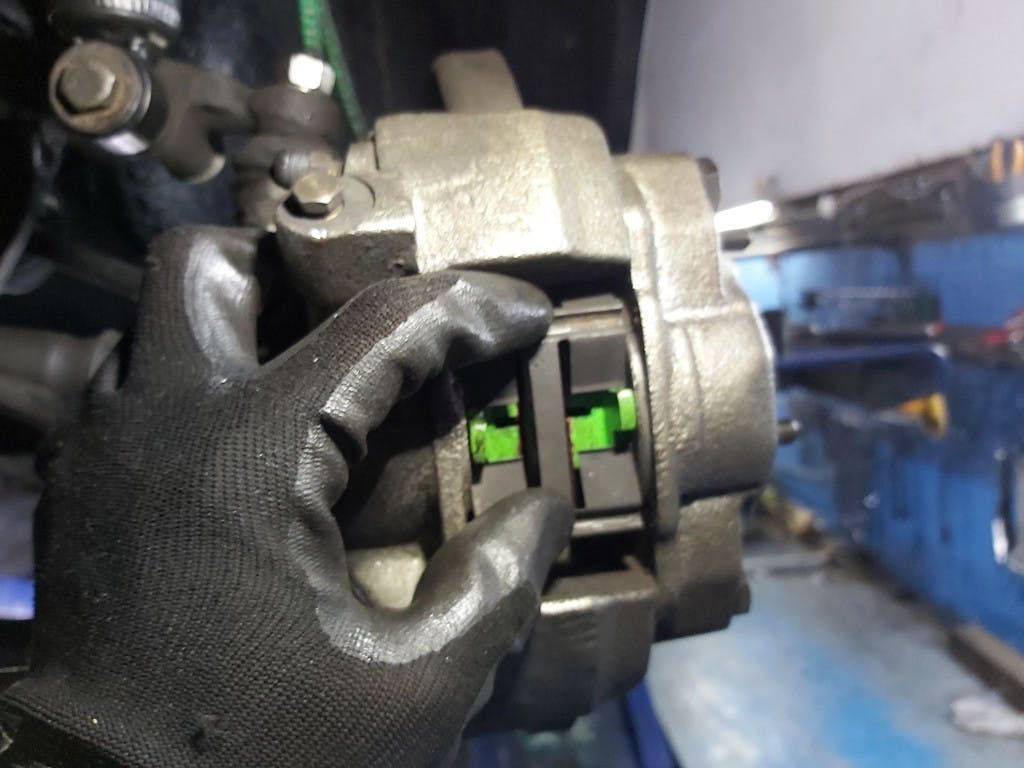

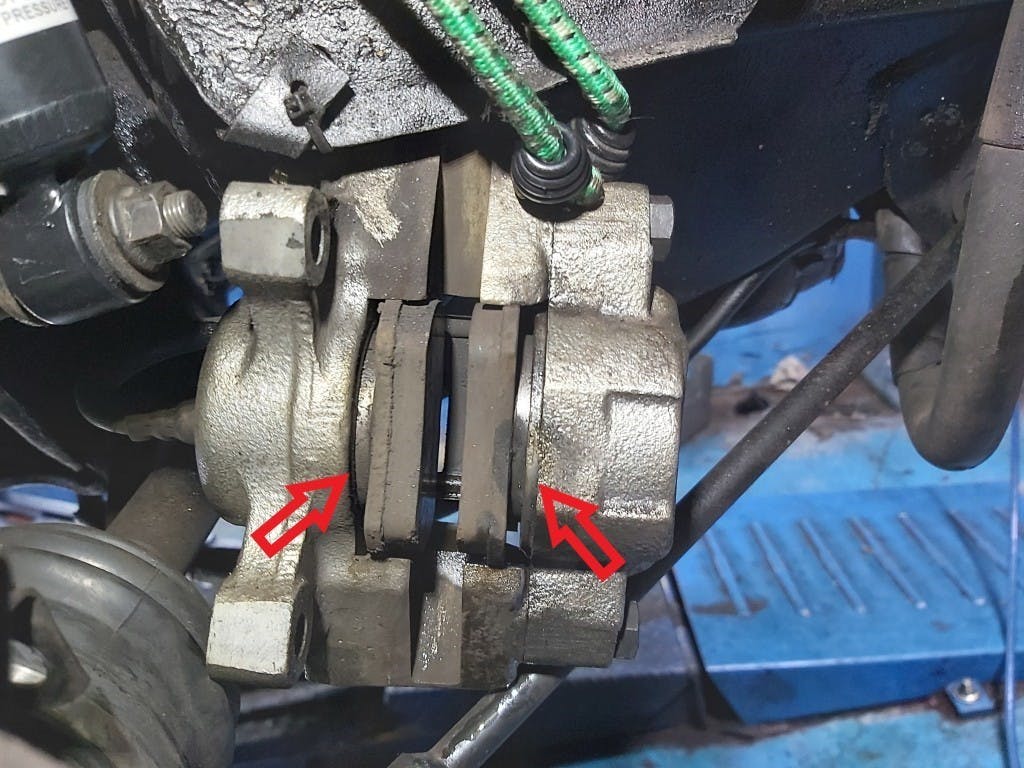

照片中包含了機床、數字劃分、大雜燴、國立台灣大學、汽車發動機零件

▲在來令片還沒有裝進去前不要完全鎖緊煞車分泵,是留一點點空間讓 2 片來令片可以順利裝入。這時候也可以注意到,如果活塞沒有完全歸位,裝新的來令片基本上不可能。

照片中包含了累、累、汽車、輪、發動機

▲裝上消音片,然後安裝上下 2 個插銷即安裝完成。

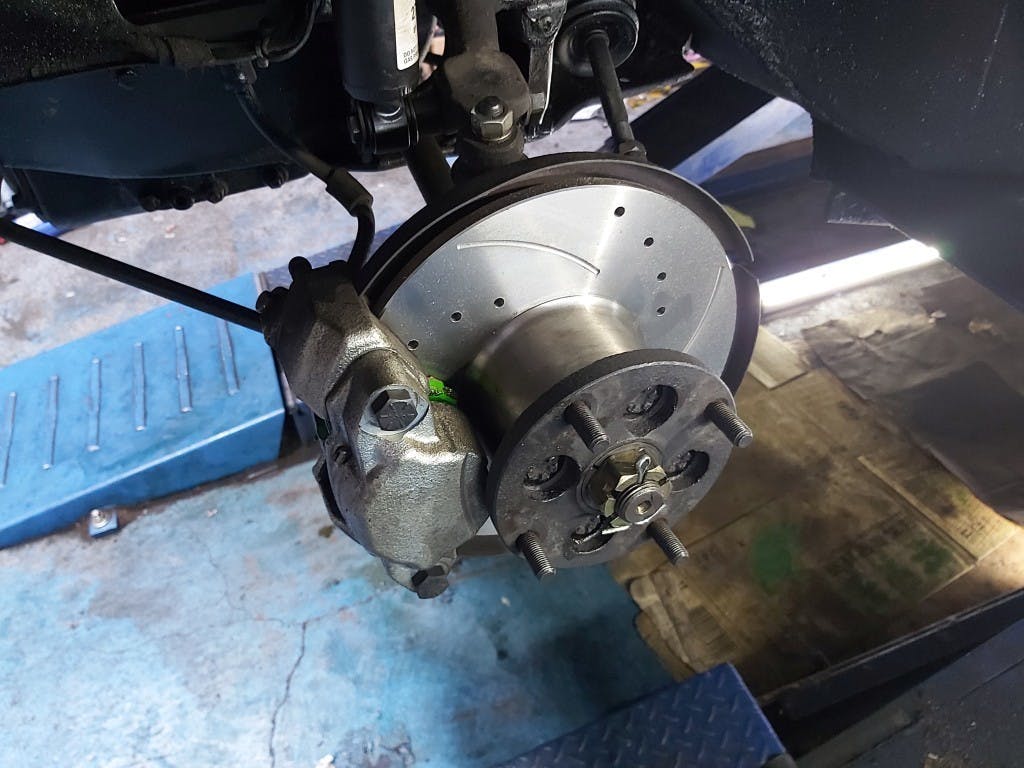

照片中提到了944、274,包含了輪、累、盤式製動器、輪、機床

▲更換完成的煞車碟盤以及來令片。
