研揚科技推出一張僅有 3.5 吋硬碟大的 Intel 第 10 代 Core S 工控主板,支援 35W 處理器

2021.04.21 02:07PM

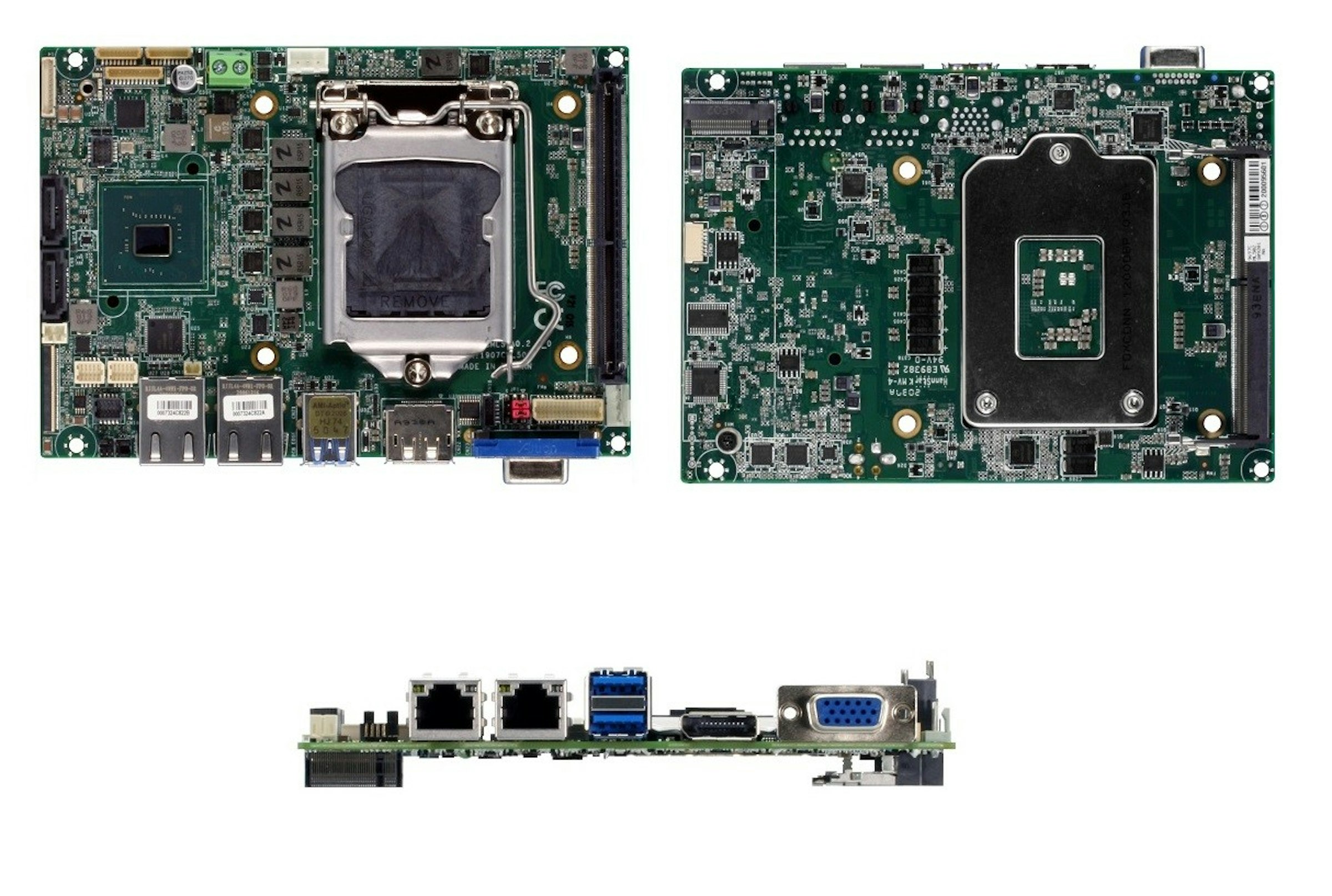

照片中提到了MOV、D、94V-0 c,包含了母板、顯示卡、母板、電腦硬件、中央處理器

工業用主機板的世界比起一般家用系統更重視微型化與省電,故往往會搭配筆電級處理器、低電壓處理器,亦有不少僅有卡片大小的特殊設計,而華碩旗下子公司研揚宣布一款 3.5mm 硬碟大小的工業用主機板,乍聽之下好像沒甚麼了不起的,不過這張 GENE-CML5 卻是使用標準第 10 代 Core S 處理器的 LGA 1200 腳位,可支援 T 系列 35W 低電壓版桌上型處理器。

GENE-CML5 鎖定的目標市場為訴求需要桌上型電腦效能的應用,尤其如邊際 AI 的應用場域。

照片中包含了母板、母板、電腦硬件、中央處理器、單板計算機

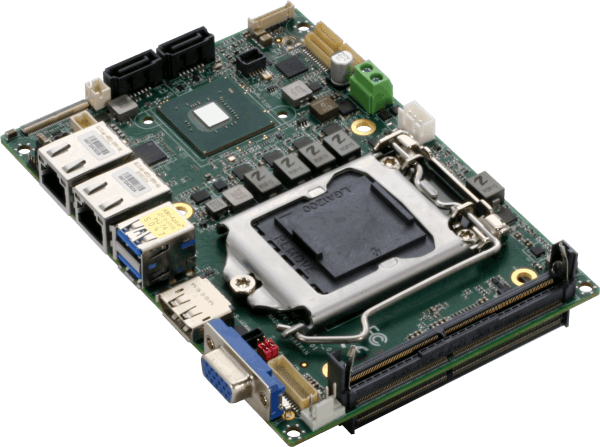

▲採用標準 LGA 1200 插槽

GENE-CML5 為 146x101.7mm 大,鎖定工業應用,故搭配的晶片組也非消費市場常見的晶片,可選擇如 Q470E 、 H420E 與 Q470 等三種平台,記憶體則是採用兩條 DDR4 SO-DIMM ,一組在正面,一組於背面且採 90 度翻轉,可說是為了縮減尺寸的緊湊配置,若搭配 i7-10700TE 與 32GB 的 DDR4 3200MHz 記憶體,則約需搭配 12V 4.47A 的變壓器。

照片中提到了體、ZBE683 6、ULEO2,包含了母板、顯示卡、母板、電腦硬件、迷你ITX

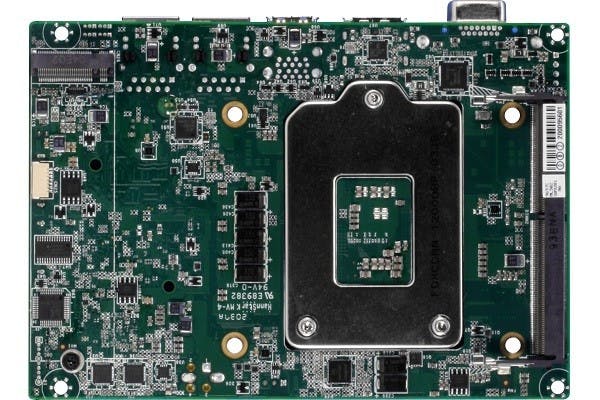

▲背面除 M.2 插槽外還有第二組 SO-DIMM 插槽

在這張大小約略與 3.5mm 硬碟相近的主板上仍提供相當豐富的 I/O 介面,包括一個 DP++ 、一個 VGA 、一個 LVDS 等三種視訊介面,提供兩個 GbE 乙太網路、兩個 SATA 3 、與 DIO x 8bit ,標準介面則有兩個板載 USB 3.2 Gen2x2 與預留四個 USB 2.0 的插針座,另外 M.2 2280 介面可提供 PCIe x 4 或 SATA 模式的 SSD ,或是連接 AI 加速模組,雖然板載還有預留一組 PCIe x 4 插槽,不過若選擇 H420E 晶片則為無作用。當然作為工控應用的訴求, GENE-CML5 可在 0 度到 60 度的溫度環境與在 40 度的 0-90% 濕度環境使用。
