VESA 公布 DispalyPort 2.1 規格,將向前相容與取代既有 DisplayPort 2.0

2022.10.18 11:12AM

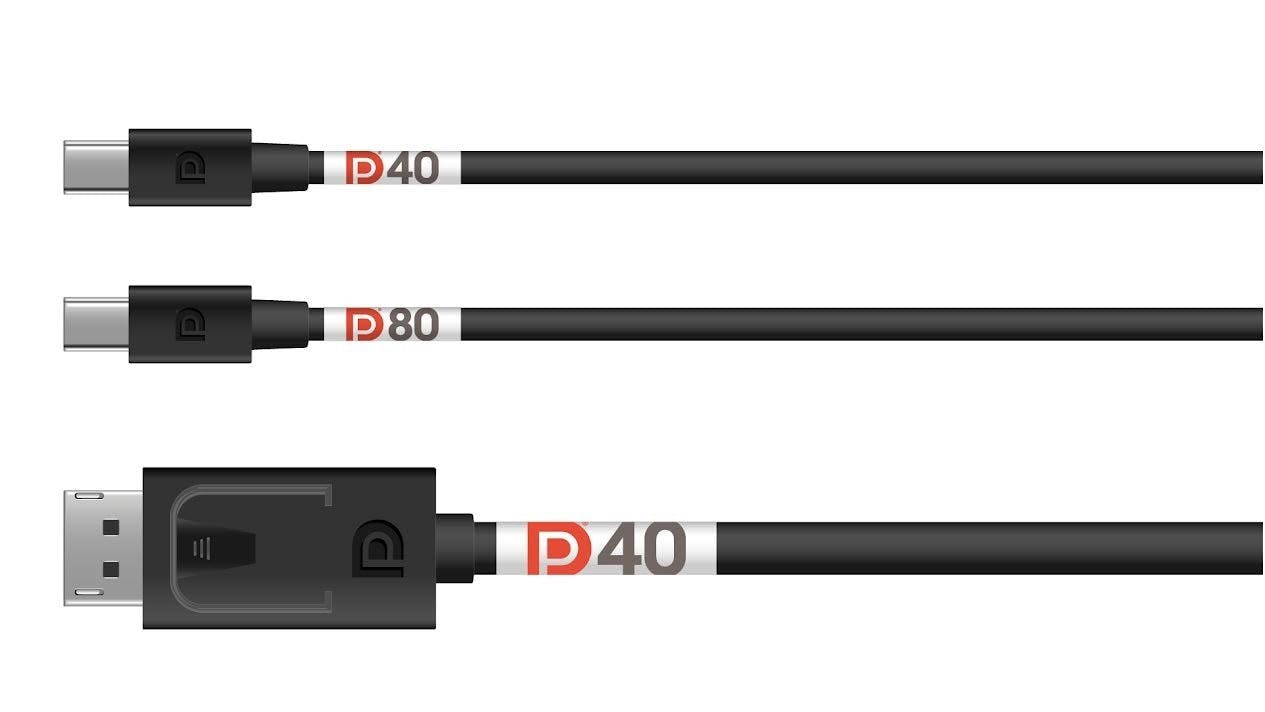

照片中提到了P40、D80、P40,包含了顯示端口 2.0 uhbr20、視頻電子標準協會、顯示端口、HDMI、電纜線

VESA 宣布最新版本的 DisplayPort 2.1 ( DP 2.1 ),具備與既有 DisplayPort 2.0 ( DP 2.0 )向下相容與取代的能力,並強調 VESA 將與協會成員合作確保現行 DP 2.0 產品與通過 UHBR ( Ultra-high Bit Rate )認證產品可完全符合新一代 DP 2.1  的規格;包括顯示卡、擴充基座( Docking )、顯示器晶片、數位重計時器( re-timer )與埠實體層( PHY )、 DP40 、 DP80 訊號線、以及各形式的 DP 連接埠等。

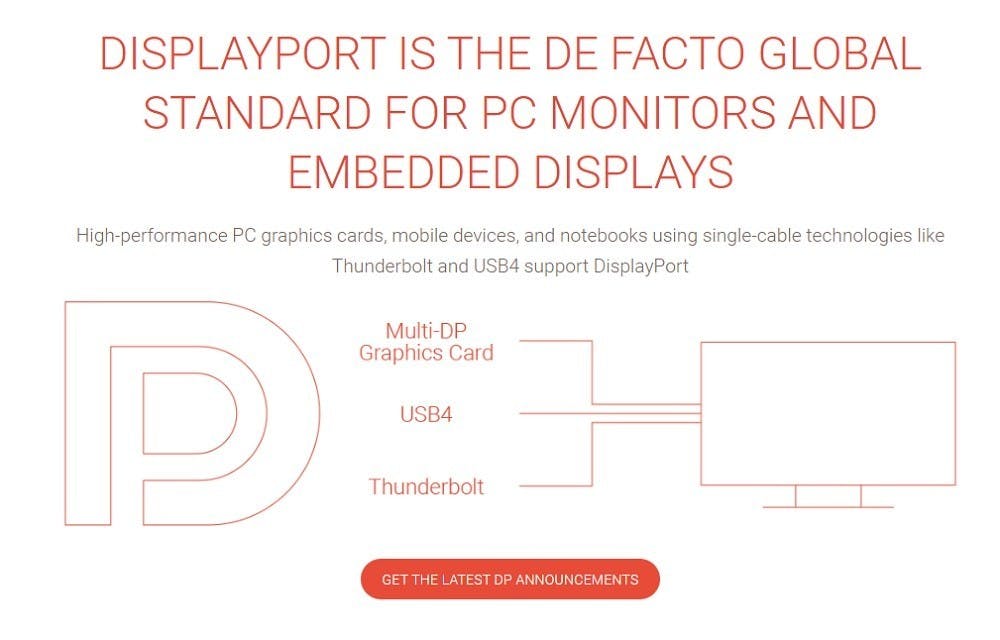

▲ DisplayPort 強調結合 USB4 PHY ,實現更優異的訊號共存與提供單一纜線的混合訊號連接體驗

DP 2.1 強調與 USB Type-C 規格與 USB4 PHY 規格(註:也因此受惠包含 Thunderbolt PHY )更緊密結合,並促成使 DisplayPort 與 USB4 共用 PHY ; DP 2.1 增加全新 DisplayPort 頻寬管理功能,使 DisplayPort 在 USB4 鏈路以更高的效率與其它 I/O 資料流量共存;此外 DP 2.1 強制要求須支援 VESA 的 DSC ( 視覺無損顯示串流壓縮)編碼解碼器,與 VESA 的 Panel Replay 協定,借助 DSC 能使傳輸頻寬減少 56% 但同時不會產生視覺雜訊,而 Panel Replay 則可降低 DisplayPort 穿隧封包達 99% 傳輸頻寬。

DP 2.1 規範也同步更新 DisplayPort 訊號線規格,為全尺寸與 Mini DisplayPort 訊號線提供進一步強化,在新規範使 DP40 訊號線可達 2 公尺、 DP80 訊號線超過 1 公尺的同時不減損 UHBR 效能; VESA 認證的 DP40 可支援最高 UHBR10 鏈路速率( 10Gbps )與四通道,達 40Gbps 的總傳輸頻寬;而 DP80 認證訊號線則支援最高 UHBR20 鏈路速度( 20Gbps )與四通道,實現 80Gbps 的傳輸效能。
