淘寶能不能買機械式鍵盤呢?實作下訂新台幣1200元DIY68鍵鍵盤心得報告

by jouston
2023.03.01 11:45AM
照片中提到了30、TAB、CAPS,包含了計算機鍵盤、計算機鍵盤、電子產品、空格鍵、產品設計

先簡單交待一下故事情節,最近小女兒一直在看機械鍵盤,看來看去,都是至少新台幣2500元以上的鍵盤,加上她想要買的XDA瑪利歐 PBT 鍵帽,應該可以輕鬆破3000沒有問題。問題就是她預算抓很狂,希望1500元以內完成這件事。陪她翻了蝦皮好一陣子發現,她在看的鍵盤和鍵帽的商品照片都有濃濃的淘寶味,甚是從海外發貨的。當然,作為一家之宅的低端仔,沒事就在逛淘寶尾單、剪標貨的筆者,直覺想到這個貨應該是來自淘寶。

警語:請在購買之前評估自己的 吵架 溝通能力,準備好淘寶帳號、設定好支付寶再行開始。自己沒能力的話可以在蝦皮上或是一些轉運商找找代購賣家。

果然一搜尋就能找到。DIY鍵盤底座 + Mario(大陸用語:馬里奧)PBT印刷一般鍵帽 RMB 155 元、翻修的殺肉Cherry老黑軸 RMB 30.4 元、加上一個跟鍵盤搭配的白色手托(大陸用語:手托 或 腕墊)RMB 25元,總共 RMB 210.4 元,以當日Line Bank匯價大約新台幣1042,加上轉運運費第一公斤NTD. 135,總數1,175,不用1200元可以入手。

海外網購落實實名制 亞馬遜Amazon、淘寶等商品皆須實名申報 EZ WAY易利委申報教學

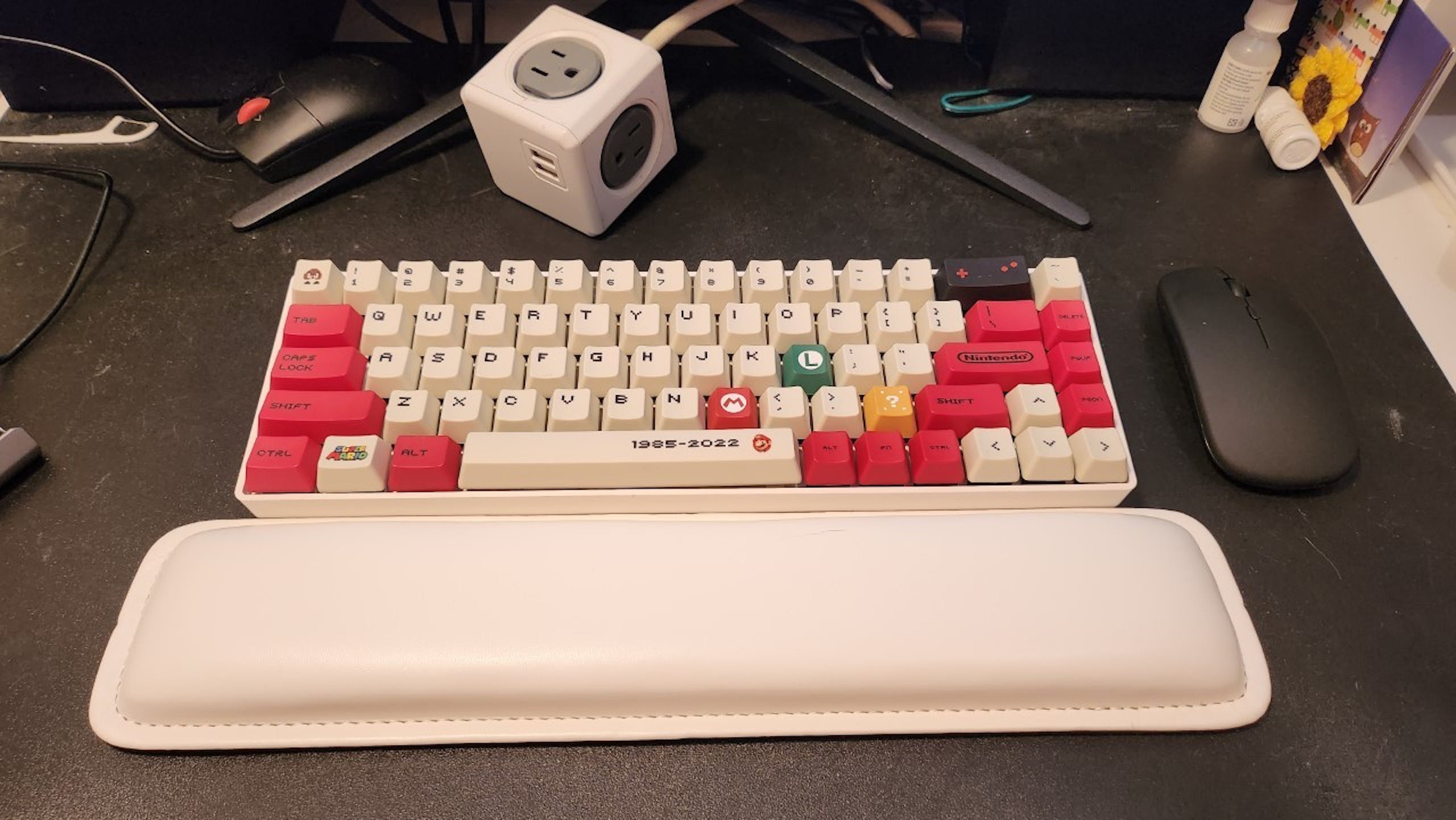

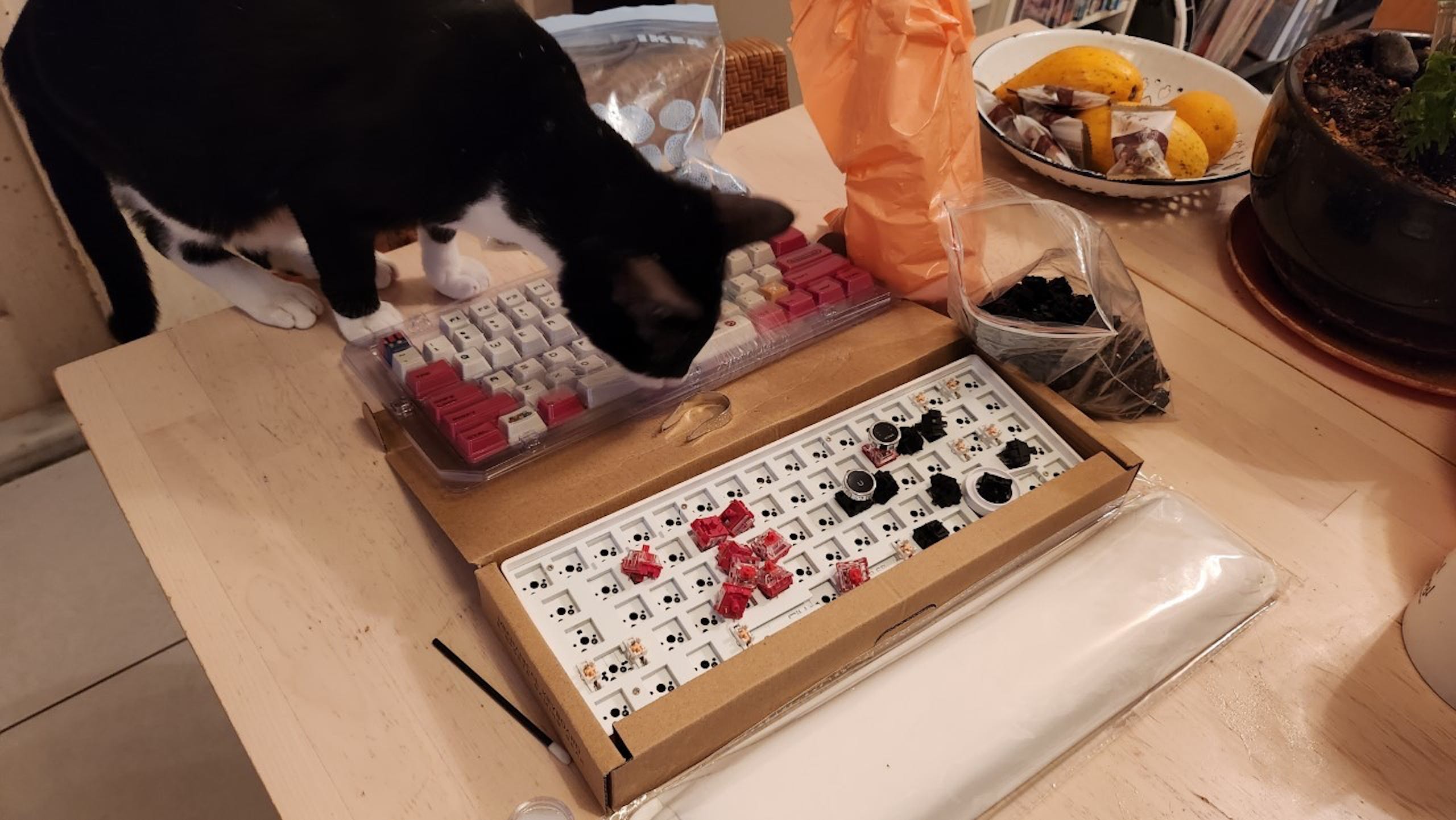

▲小貓黃十一對於PBT鍵帽也很有興趣,一直想來偷走一顆。真是忙亂中添加了許多混亂。

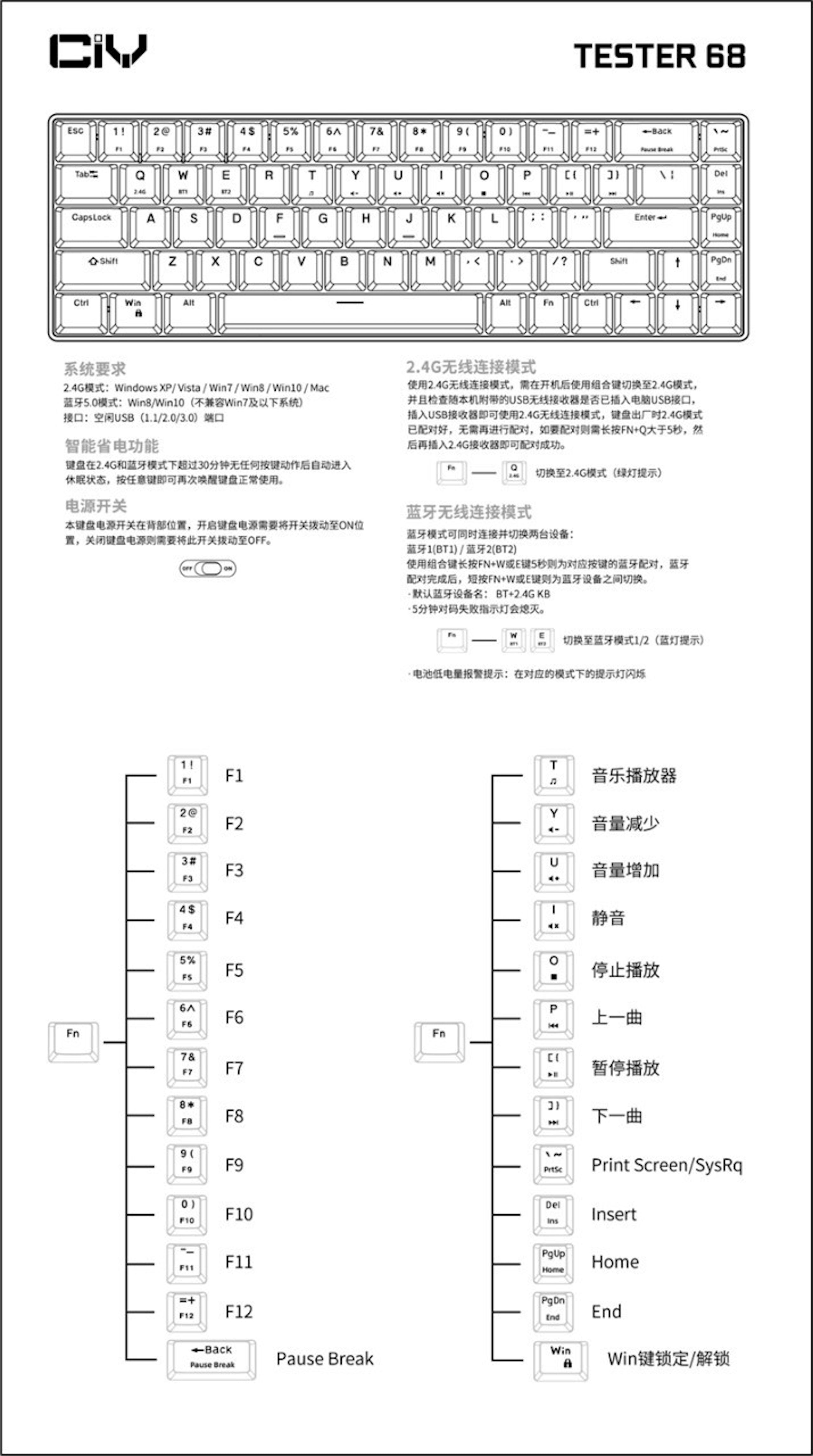

▲雖說是68鍵,真正犧牲掉的只有數字鍵而已。其他功能鍵全部都有,而且配置還算是合理,只有「~ / `」鍵被移到右上、「Del」和「Ins」共用一鍵、「PgUp」「PgDown」和「Home」「End」共用一鍵,比起HHKB Pro算是容易入門



淘寶買機械式鍵盤規格如何看清楚?

第一次逛淘寶的人,保證是眼花撩亂。筆者只能跟您拍拍肩了,對,這段路不好走。現在筆者完全可以看懂說明,還有本事在大多數情況下全身而退,都是錢汗血的教訓啊!(對,我沒有寫錯字喔。是錢汗血。)

首先要注意看清楚的是「寶貝詳情」。這裡面有很重要的品牌、型號、成色、售後服務這幾個訊息。在您比較不同商品的時候,請務必仔細看清楚。

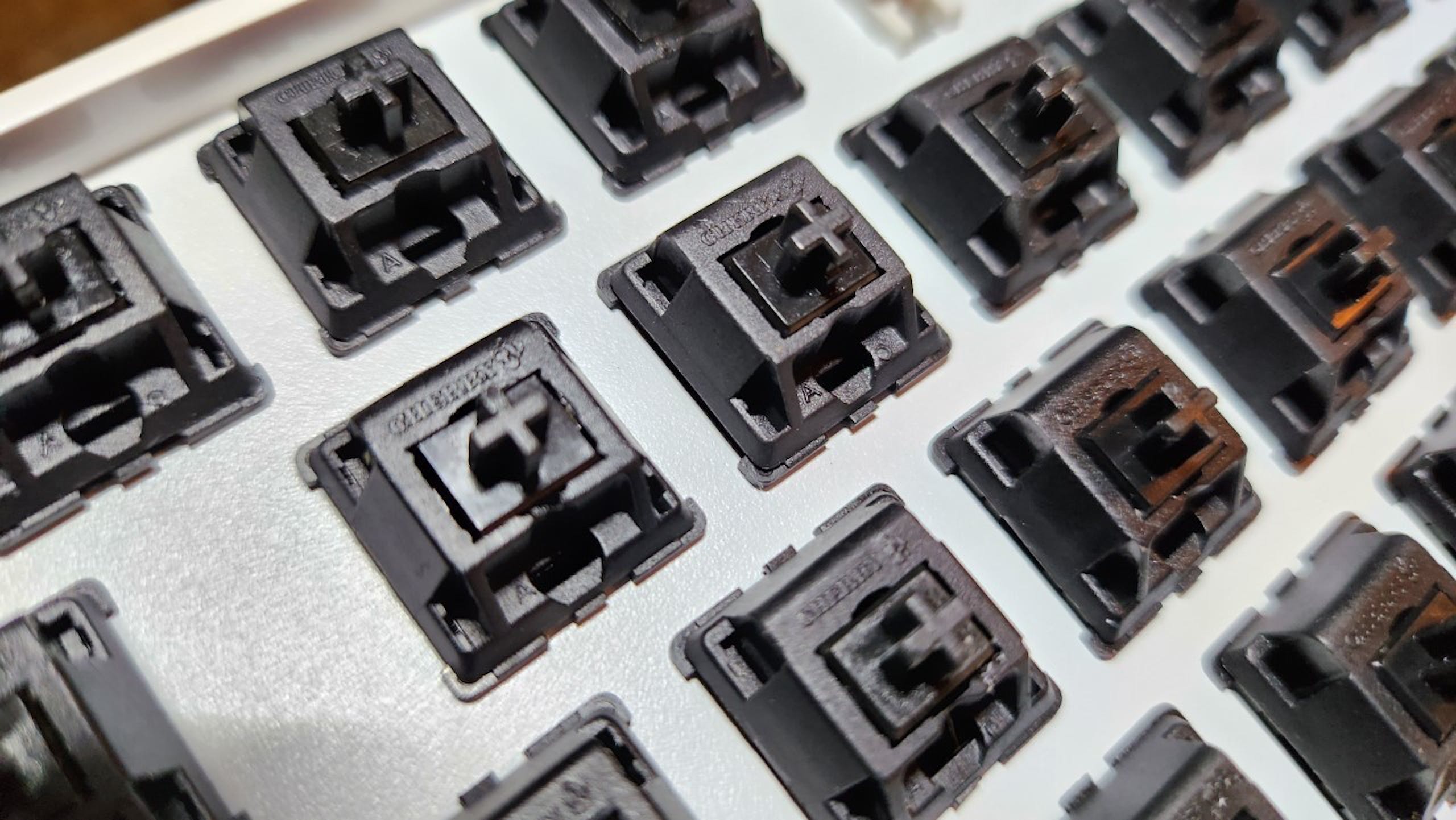

▲雖然弄的滿手油,而且手還被銲錫燙到,不過看著這組自己組裝的Cherry黑軸,還是相當欣慰啊。

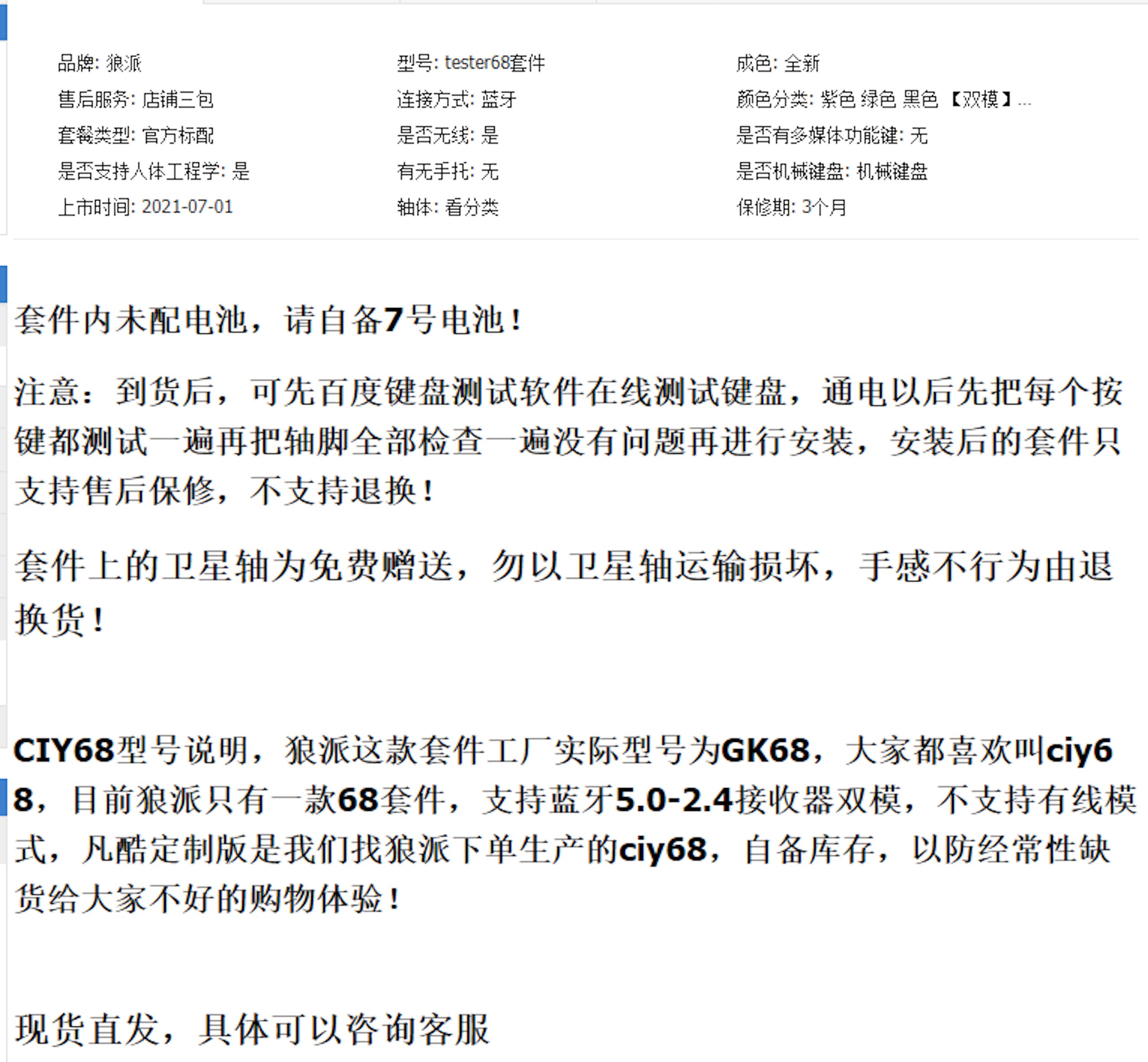

▲購買之前務必要把規格給看清楚,上市時間是2021年7月,表示已經上市一陣子了。相對可能製程比較穩定。



動手能力強的人再買淘寶 DIY 套件 熱插拔座根本不能熱插拔

等了2周之後到貨。這次看起來一切都很好。首先用尖嘴鑷子和 鍵盤測試網站 測試過後,很棒每個接點都是好的。然後到貨的80顆翻修正Cherry黑軸用三用電錶逐一測試,嗯很好,只有2顆是壞的,其餘都OK,其實大陸賣家送來約110顆,我馬上就知道為什麼了。反正,因為是翻修軸,所以是需要逐一把針腳掰直,然後有多餘銲錫的針腳也要稍微磨過才能拿來插。

但是(是的又有「但是」),開始動手執行應該簡單到不行,但是邊做邊OS三字經的插軸。插完大約1/4的軸,耶?K鍵怎麼的壞了?拔起來之後發現,啊哈?插座掉下去了???

分解之後發現,那個插座空焊得很嚴重,拿出瓦斯焊槍、含銀銲錫,補好補滿之後從頭再插一次。

這次是左邊的Shift壞了... 差點沒崩潰。再拆開一次,OK好,這次換左Shift的插座掉了。再次拿出瓦斯焊槍、含銀銲錫,接著補好補滿再從頭再插一次!!!

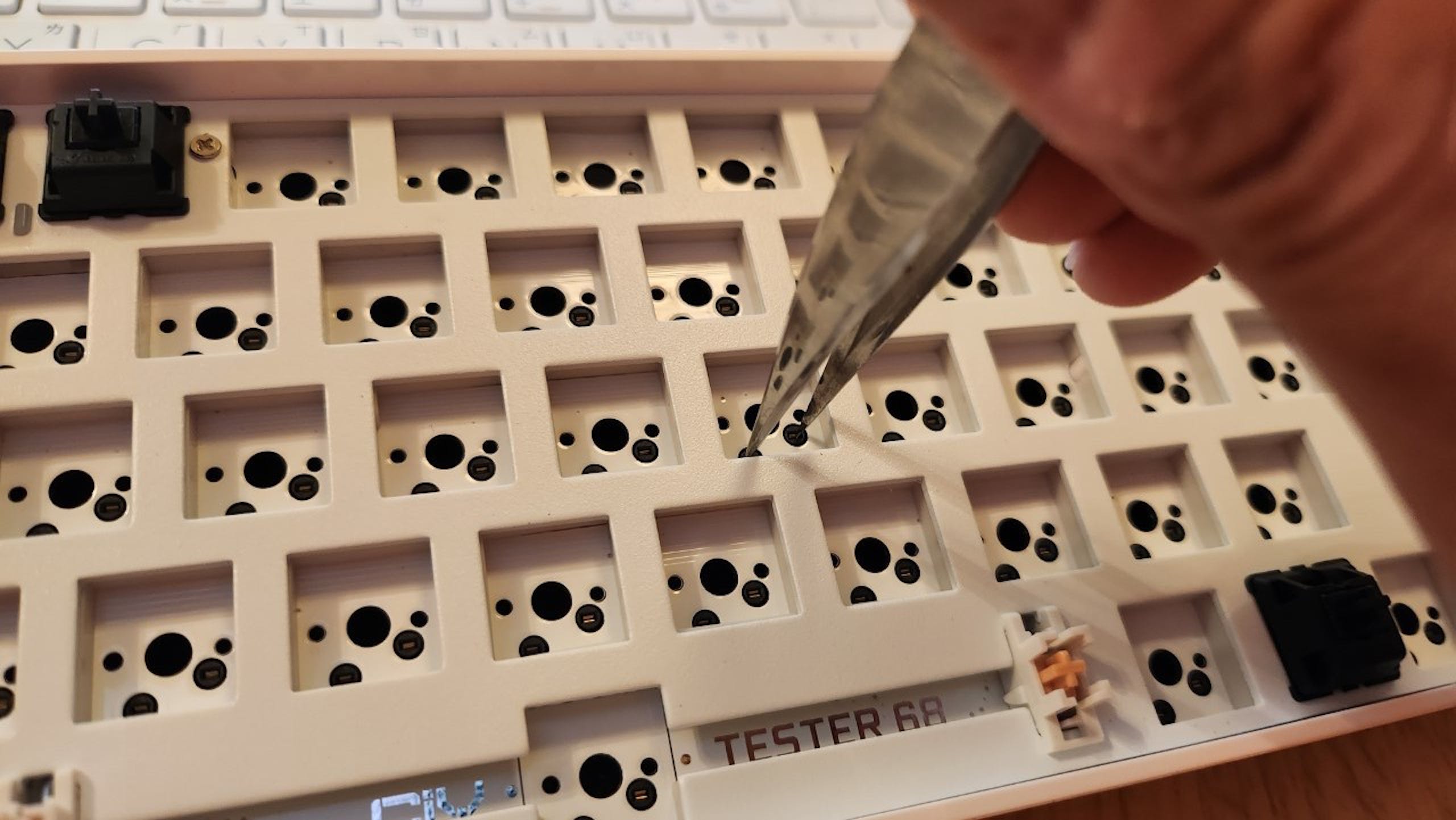

▲按照對岸賣家的說明,收到貨請先把插座逐一測試過。

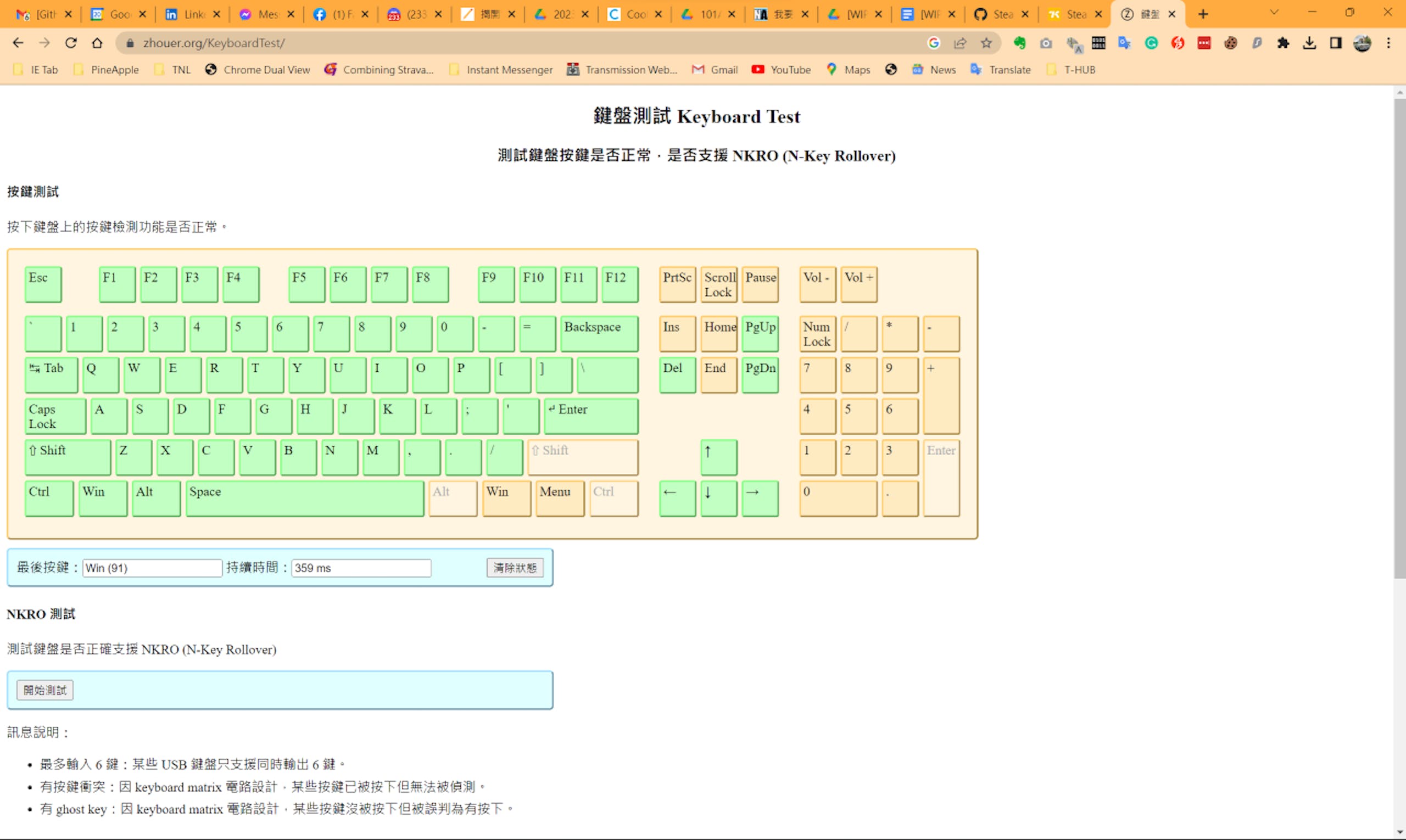

▲很好,測試結果每個軸座都有正常工作。

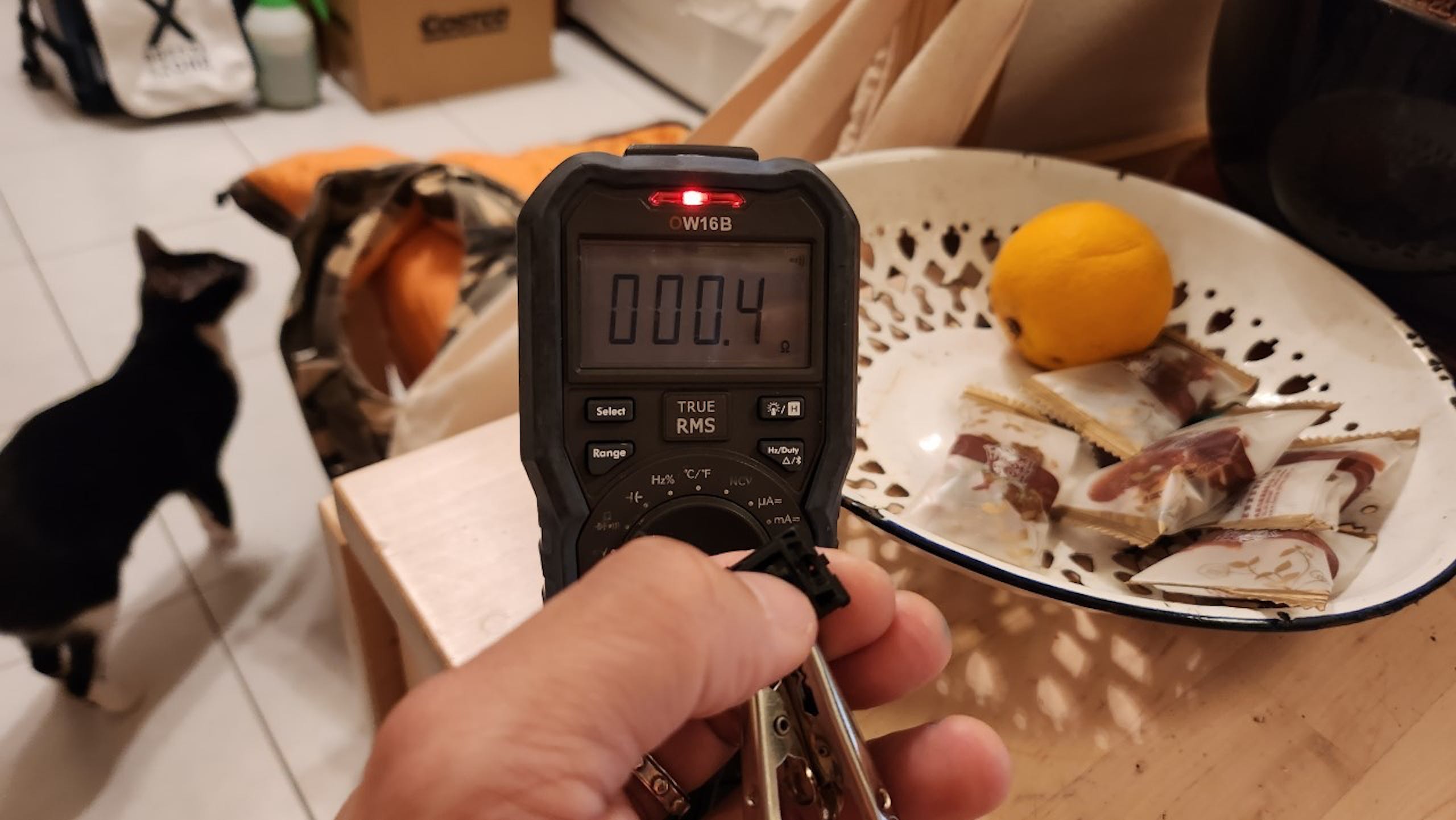

▲一樣按照賣家要求,先逐一測試每個軸體,總共大約有110個左右要測試,目前只有2顆損壞。也很棒。

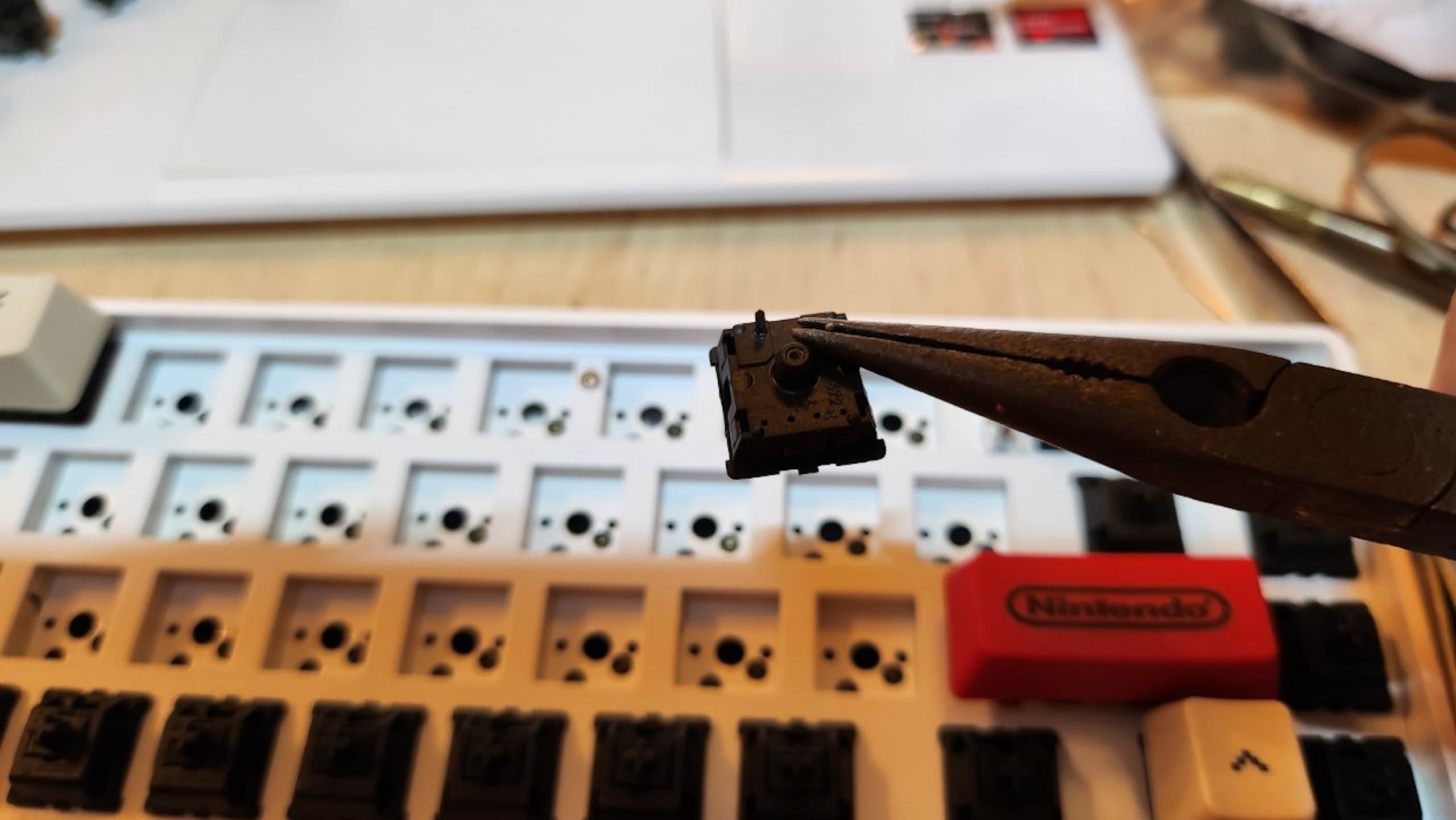

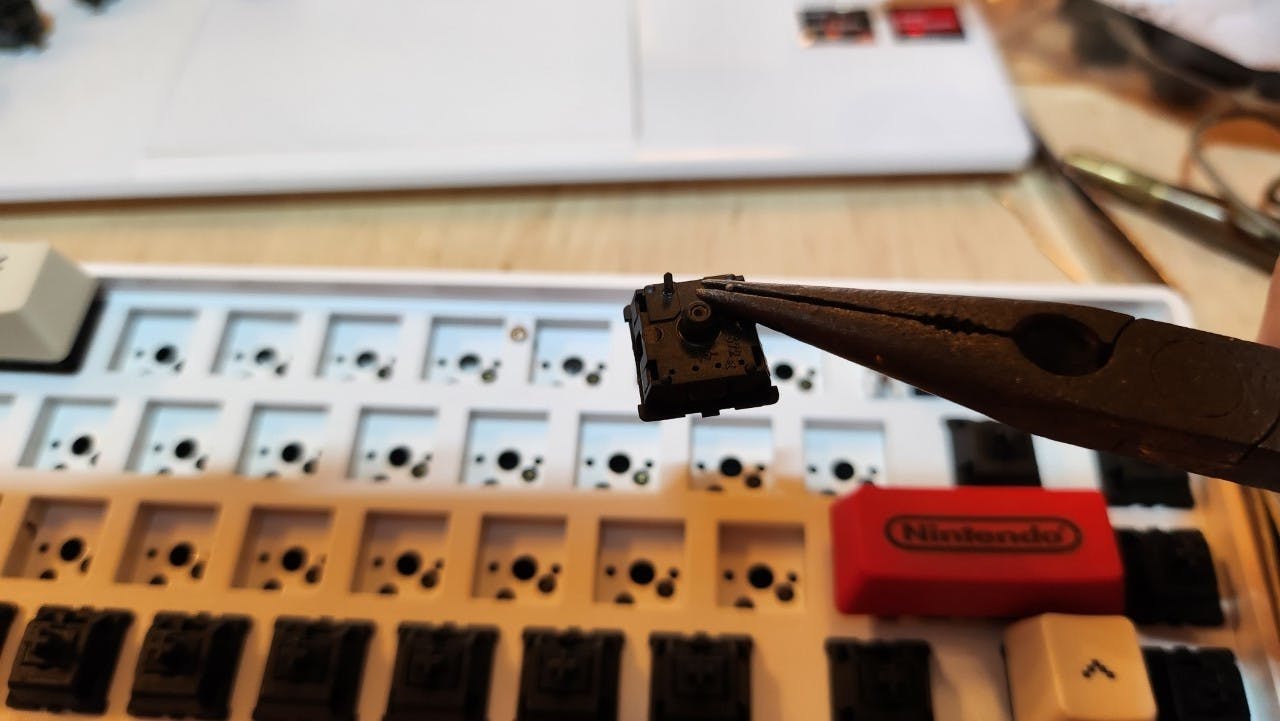

▲測試完成的軸體因為是翻修軸,針腳很多是歪掉的,需要校正跟打磨。


測試可用的軸還是可以插壞

這下我終於領悟,這個鍵盤熱插拔插座根本就沒有「熱插拔」的效果,其實應該要把PCB底板拆起來,手壓著插座,上面才能插鍵軸,否則這些熱插拔插座就一個接一個的崩掉。我的信心和耐性也會隨之崩解的。

搞懂之後,大致就是插上軸體、測試,拿下損壞軸體的循環。等等,不是說只有壞掉兩顆軸體嗎?不不不,這樣想表示太嫩了。這個軸體是翻修的,有些PIN插進去之後自己退PIN了QQ。

自組鍵盤雖然說很麻煩,但是在過程中卻給人相當多的樂趣。從一開始PCB和框架、軸體、鍵帽的選擇,就有很多不確定性。到後來真的整組Kit抵達,又要在摸索當中修理PCB、測試安裝軸體、最後在不同的鍵帽選擇中考慮再三。甚至隔兩天,又有其中幾個鍵軸自己壞掉了。還好有多買。

最後的測試結果,大約有18顆軸體是損壞的,扣除用掉的68軸,大約還有20來顆軸體。無所謂,反正鍵盤組好了。

本文全部使用自己剛組的DIY 68鍵Cherry黑軸在改造筆電化的Steam Deck上寫作完成

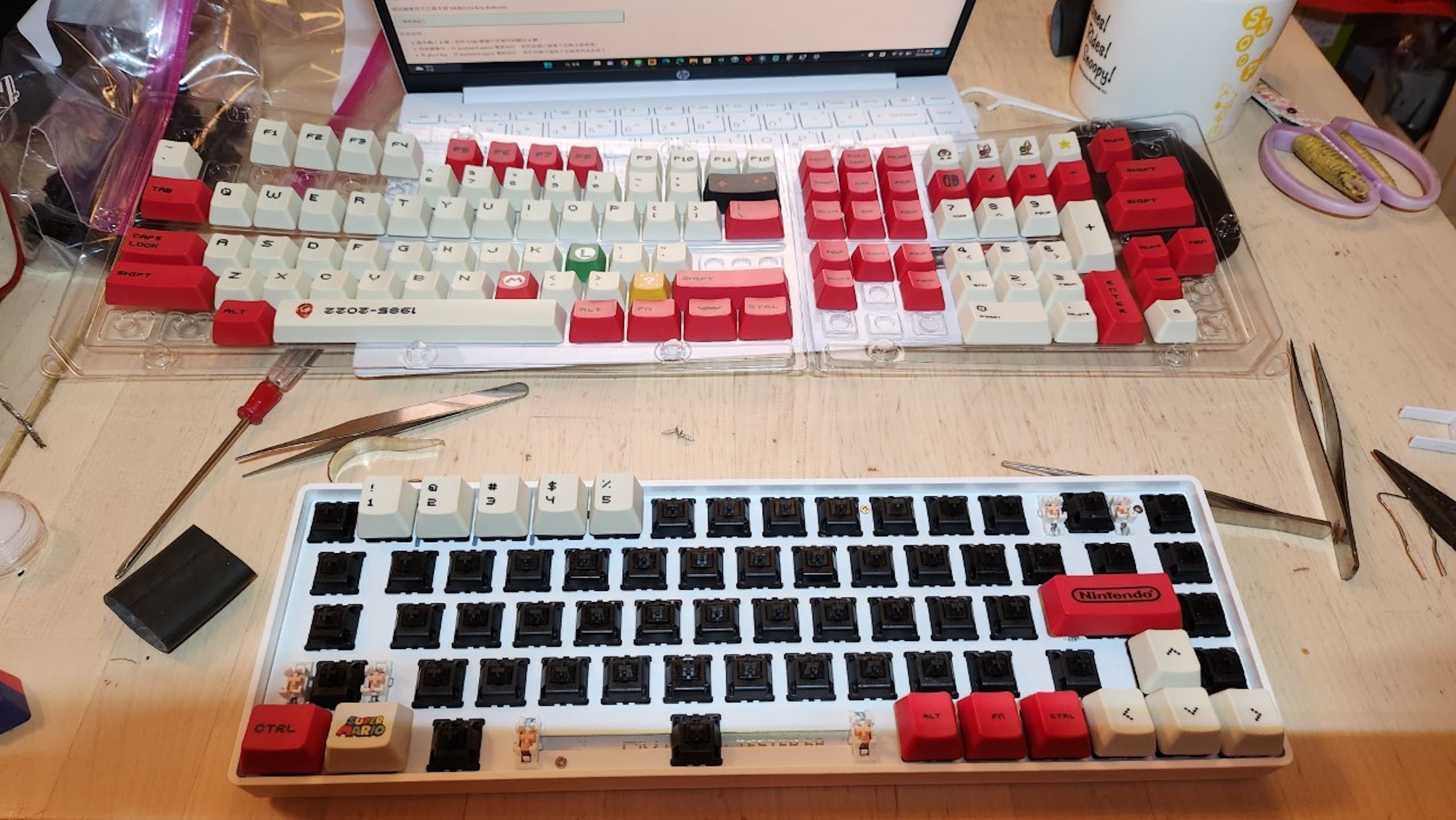

▲軸體差不多都插完了,才發現好幾個鍵是壞的。崩潰~~~ QQ

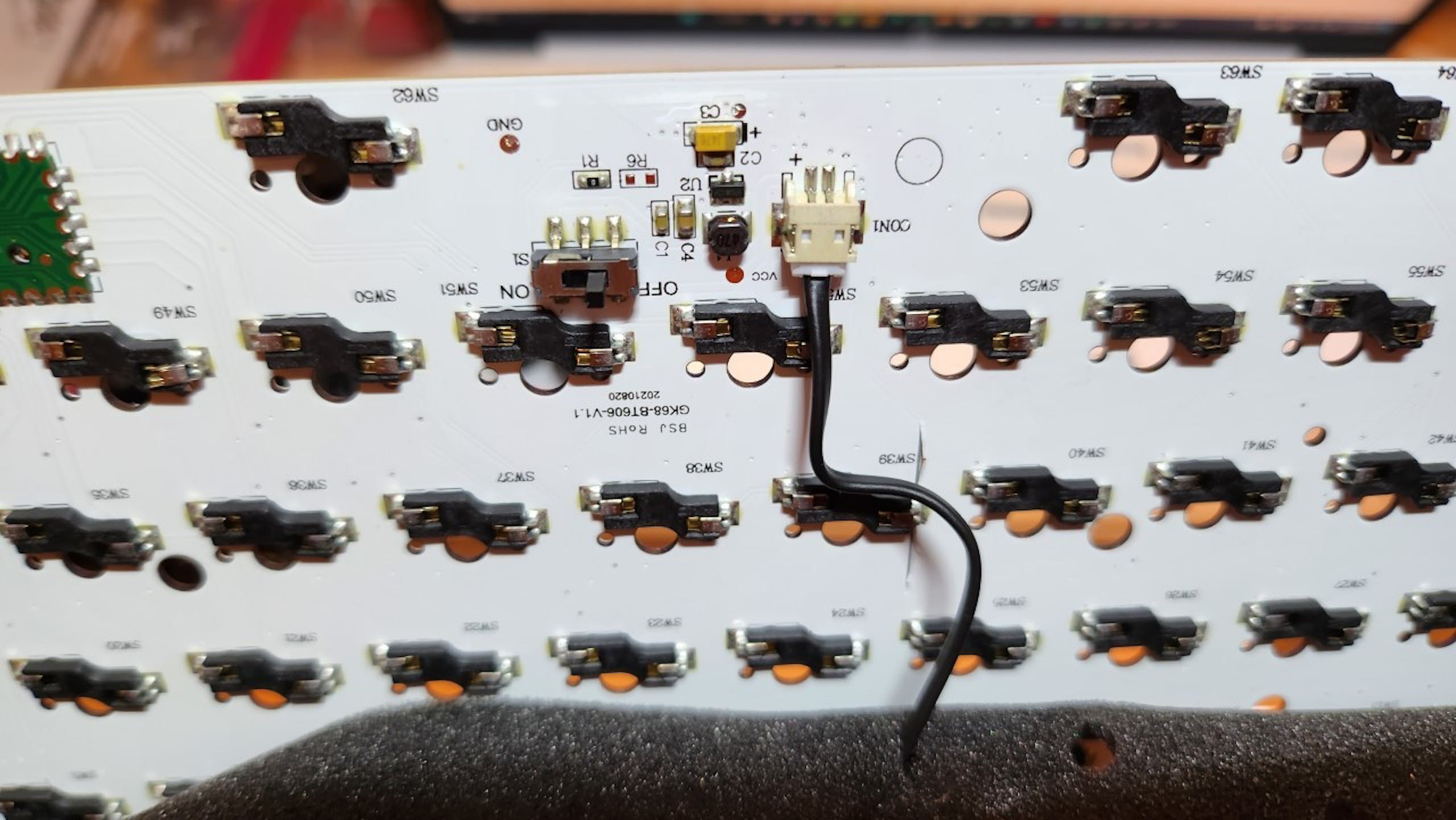

▲仔細看SW39,那個就是K鍵,熱插拔軸座整個崩掉。

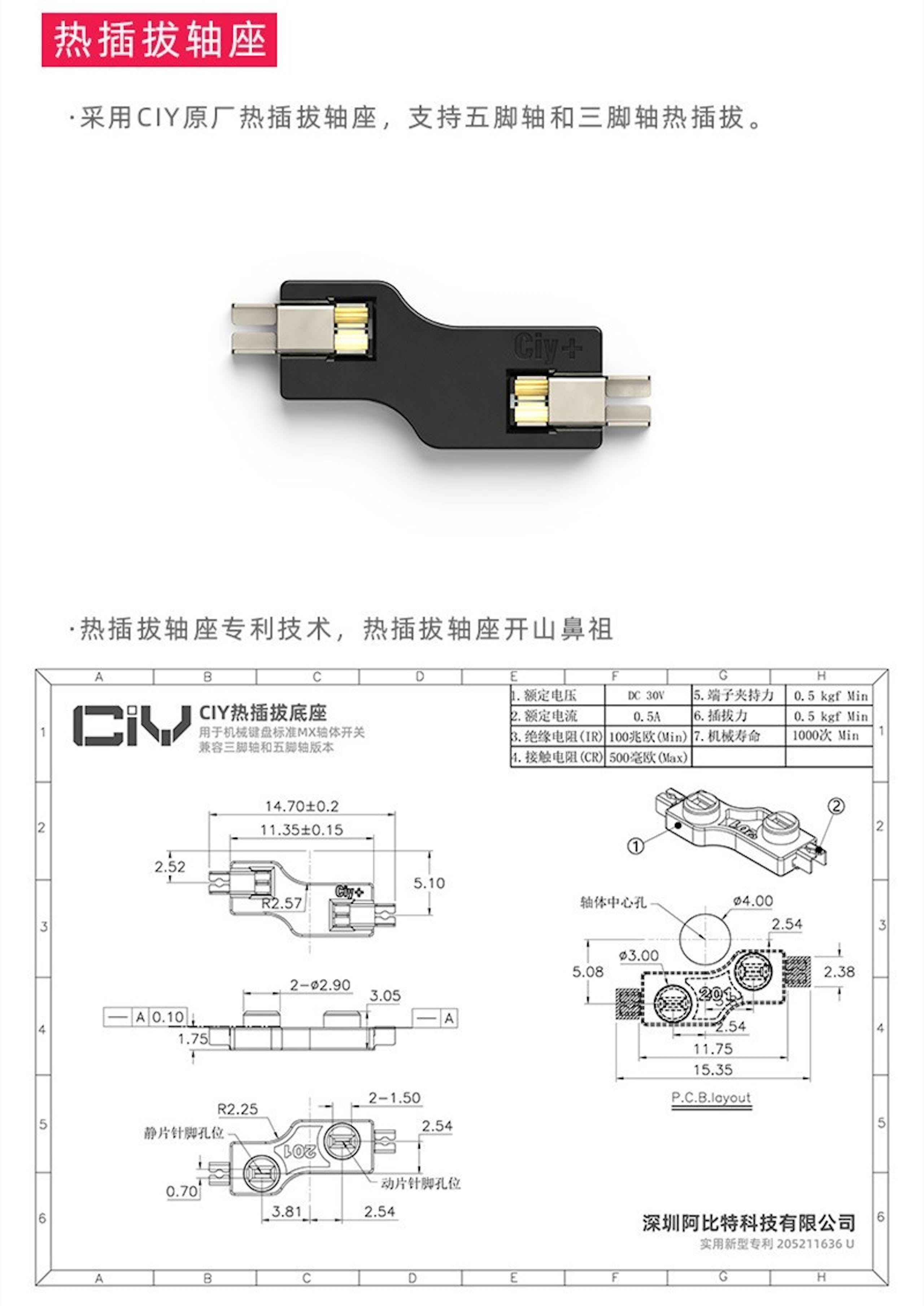

▲不是說CIY熱插拔軸座嗎?根本只能插一次就爆開算不算熱插拔?

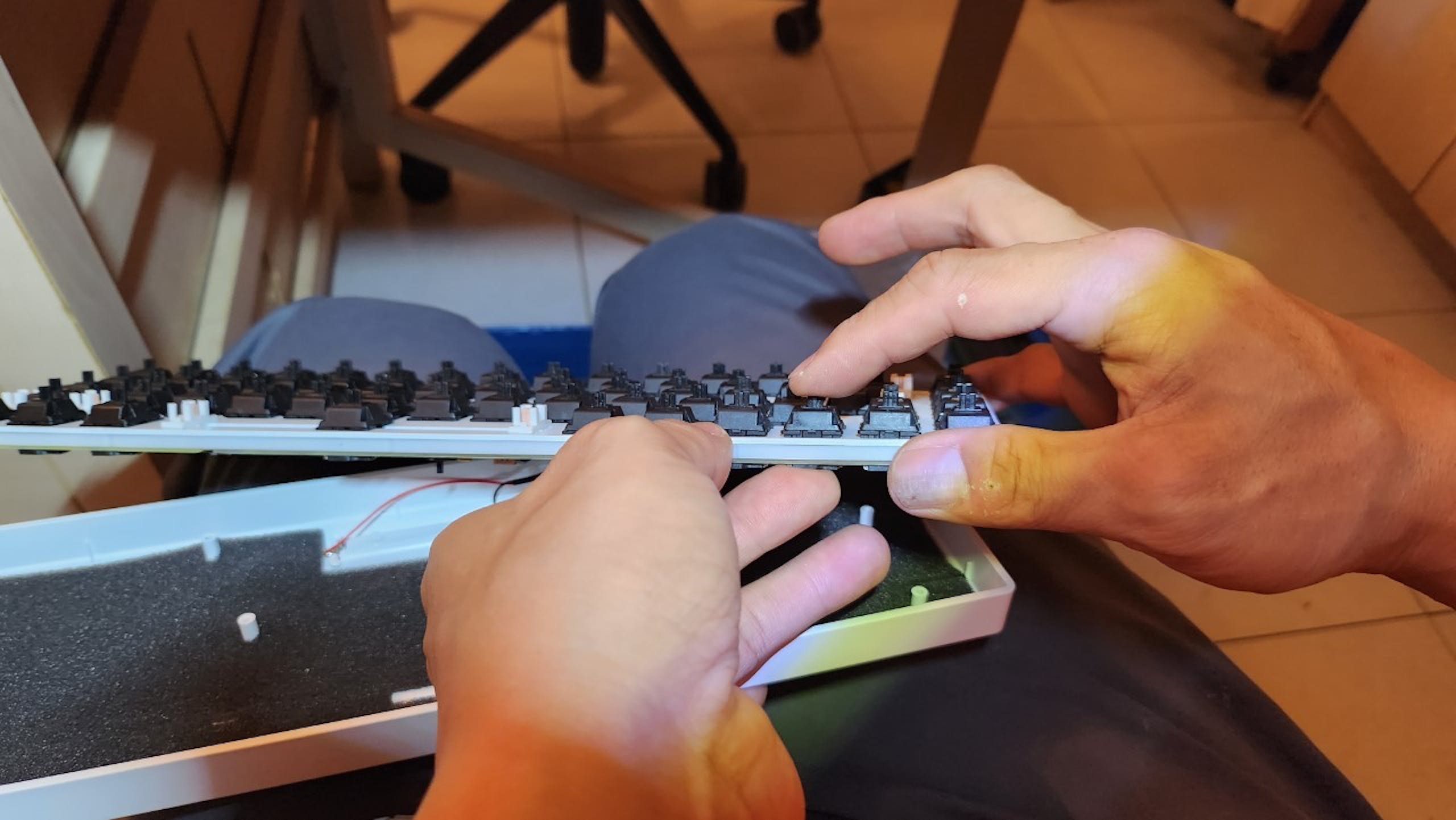

▲唯一可行的辦法是PCB背後用手指頂著,才能把鍵軸插入軸座當中,否則軸座又會一個又一個的崩解。

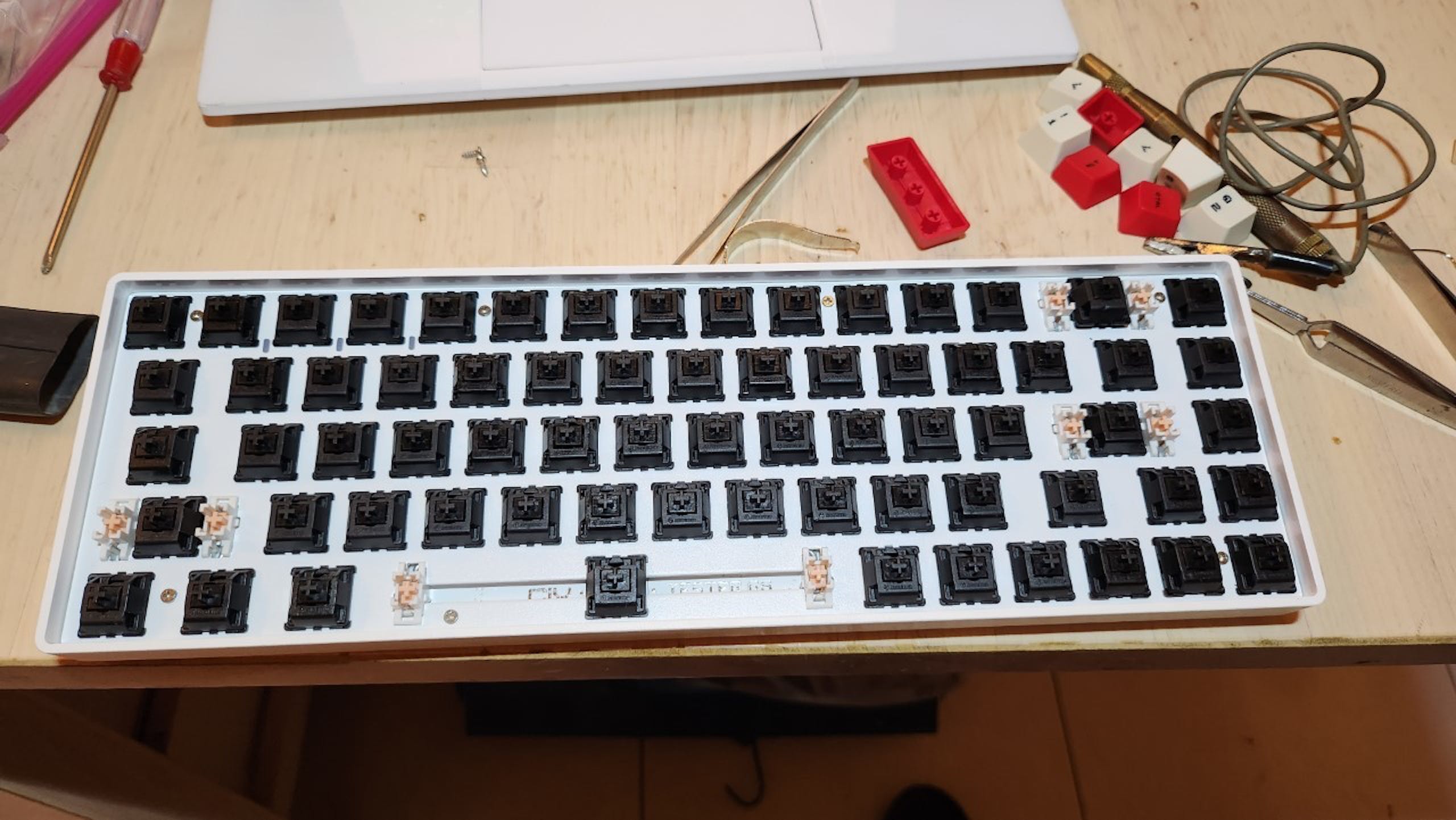

▲完全重新插拔三次、焊槍拿出來修了兩次之後,終於完成把所有軸體插入軸座當中的任務。

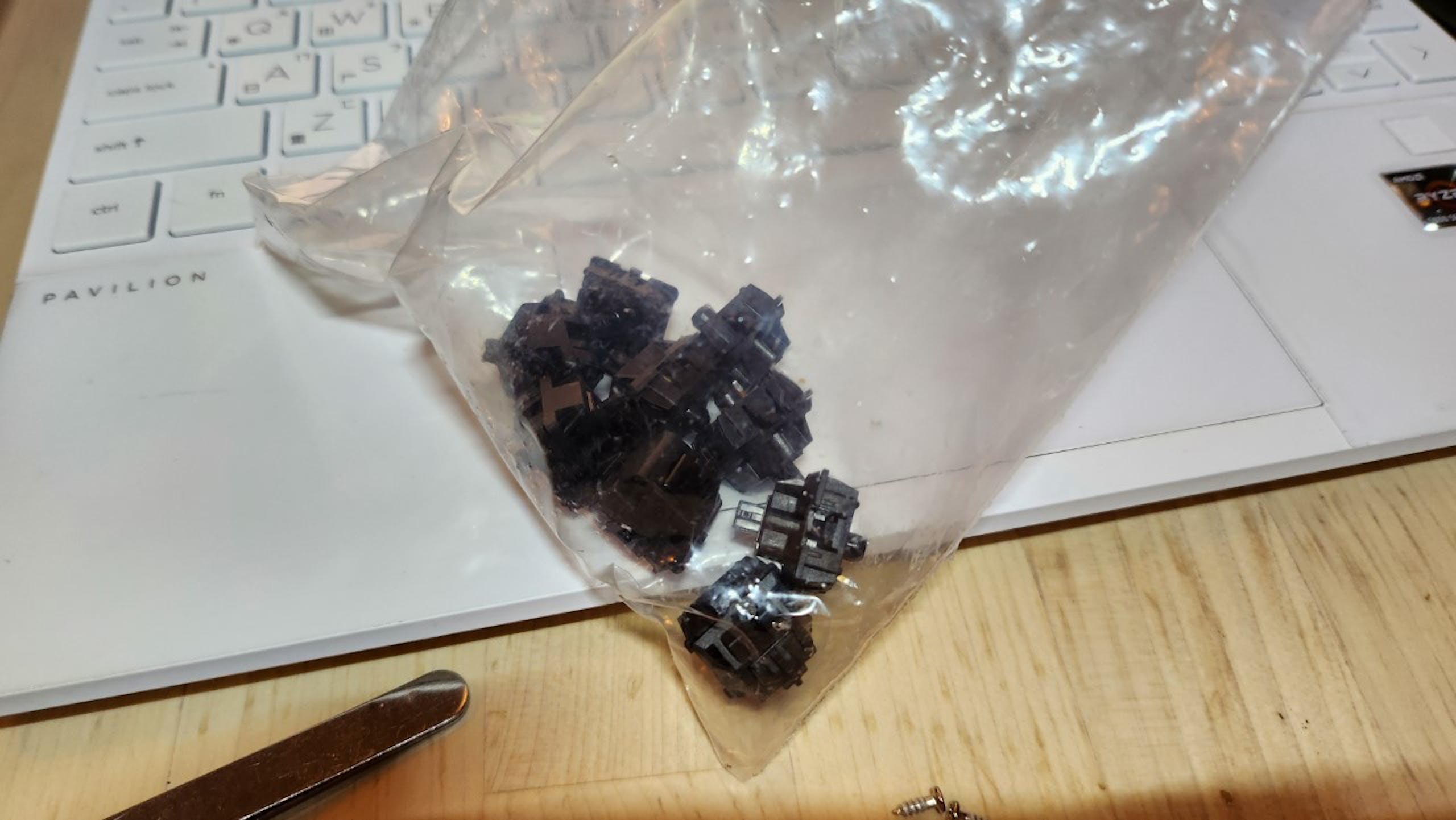

▲插著插著自己會退PIN的損壞軸體9顆
