DIY紅軸滑鼠

by ck_max
2012.08.19 01:18AM
798
是DIY紅軸滑鼠這篇文章的首圖

夜深人靜如果還在工作,總是會被家人抱怨滑鼠、鍵盤聲音太大

鍵盤還好,可以蜻蜓點水,加上現在用的是紅軸又無鐵板,厚重的金屬底座加上底下墊了3M魔布,音量不高

反而是滑鼠按鍵的click聲音在安靜的晚上顯得很惱人

於是就有把紅軸裝到滑鼠的的念頭,拆開我的MX1100,發現內部空間根本無法把軸裝上去,因為造型加上食指部份有按鍵,羅技最好用的飛梭滾輪所佔空間又頗大,因此軸根本就塞不下

本來已經要放棄,把Micro switch打開黏上雙面膠及紙片減少回彈間隙及音量就算了

但經過一個禮拜慢慢思索,終於找到一個方式來安裝紅軸,於是今天就動工了

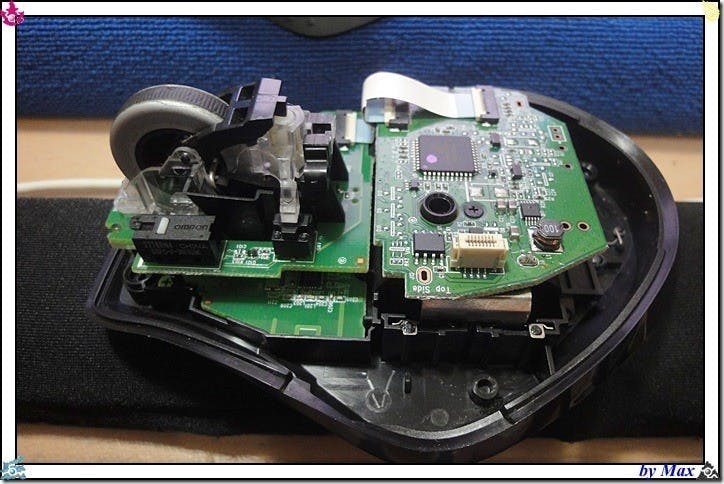

先拆開整個滑鼠

把上蓋也分離

DSC07028s

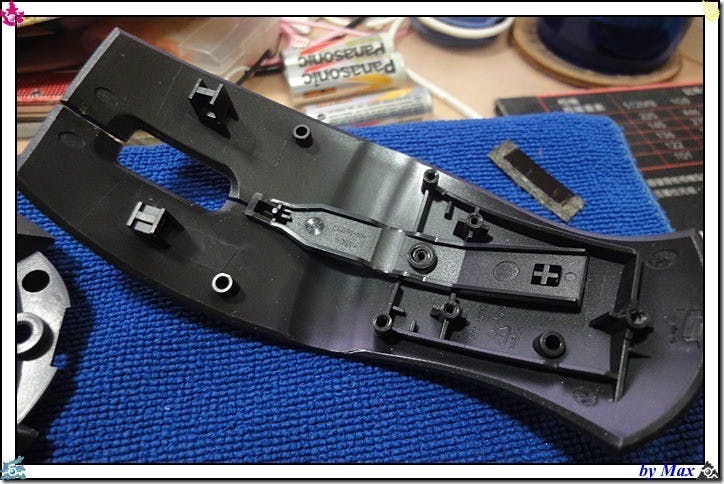

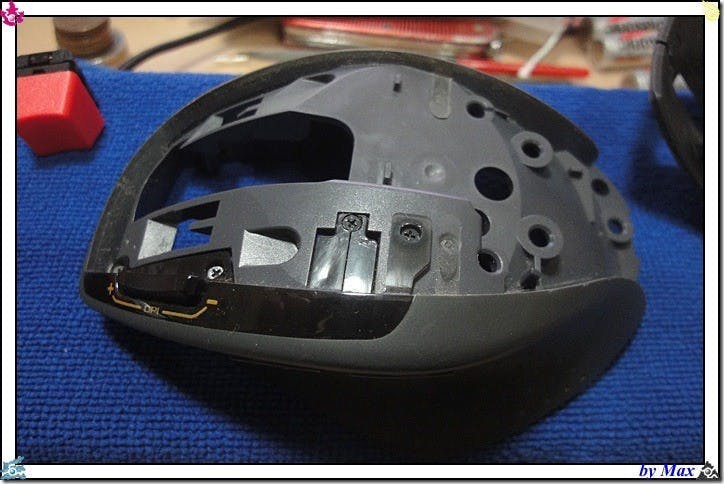

加工的重點在上蓋連動按鍵的部份

DSC07029s

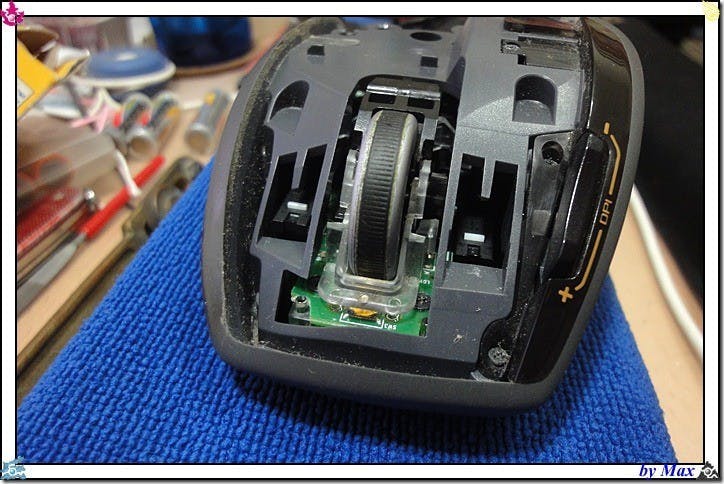

準備安裝軸的地方

DSC07030s

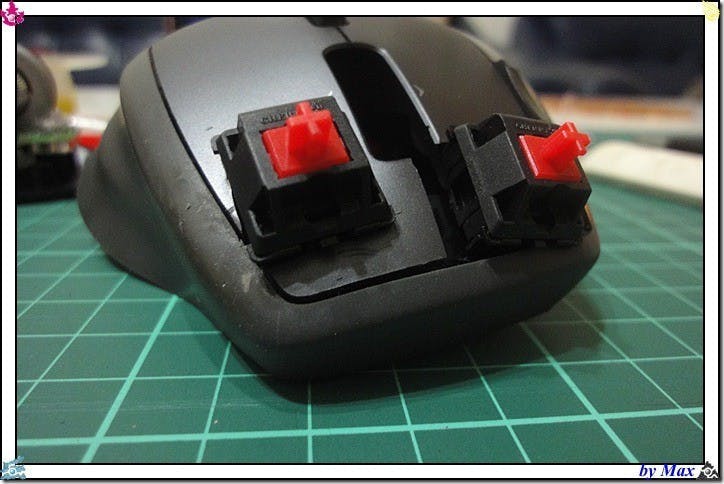

假組看看

DSC07033s

兩個按鍵的位置不平行,因為受限於結構及左側按鍵,左鍵如果跟右鍵平行,左邊DPI切換按鍵就不好按,滾輪也會不好滾(因為手指會卡在兩個按鍵中間),而右鍵如果往前,又會因為右邊外側造型的內縮而卡到滾輪結構,所以只能放成這樣

DSC07034s

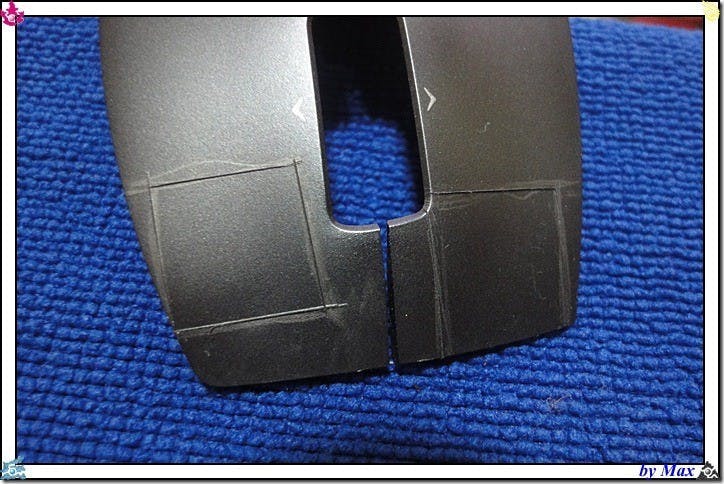

先在要加工的部位劃上標記

DSC07036s

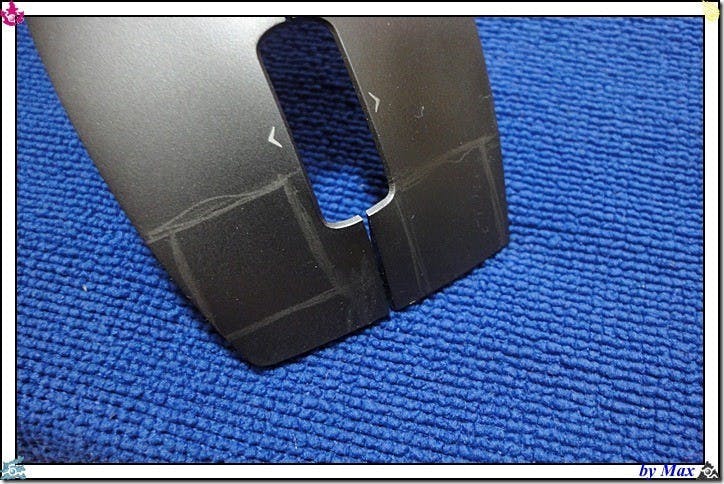

用美工刀切出界線

DSC07037s

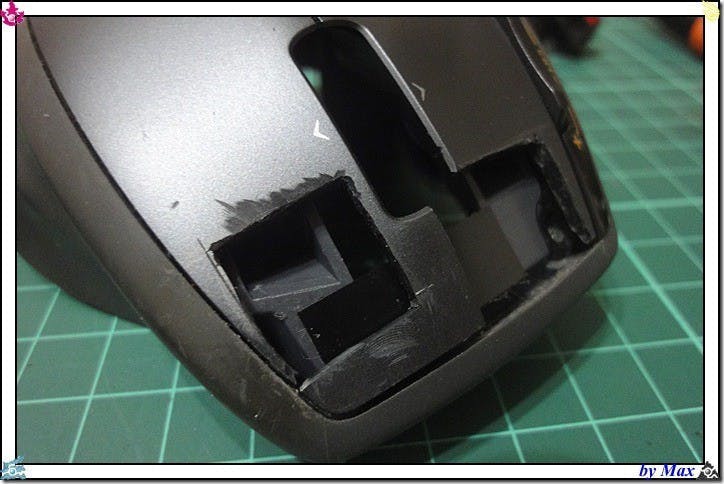

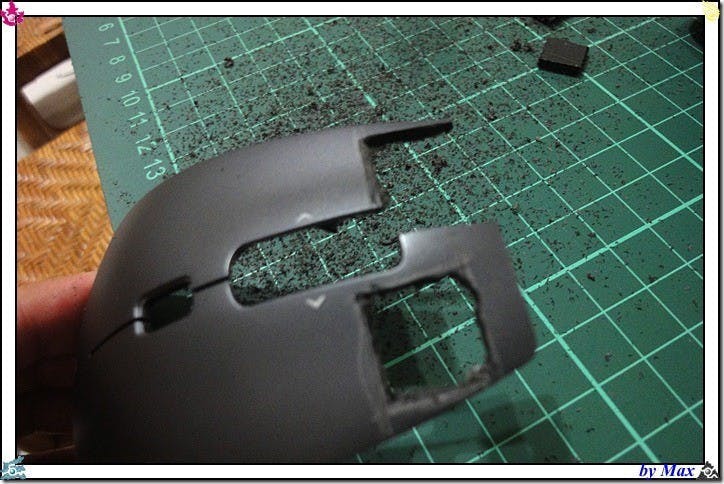

經過一番努力,終於切割好

DSC07038s

當然,還要再細部修整

DSC07039s

試著組組看,並且修整一下邊緣

DSC07040s

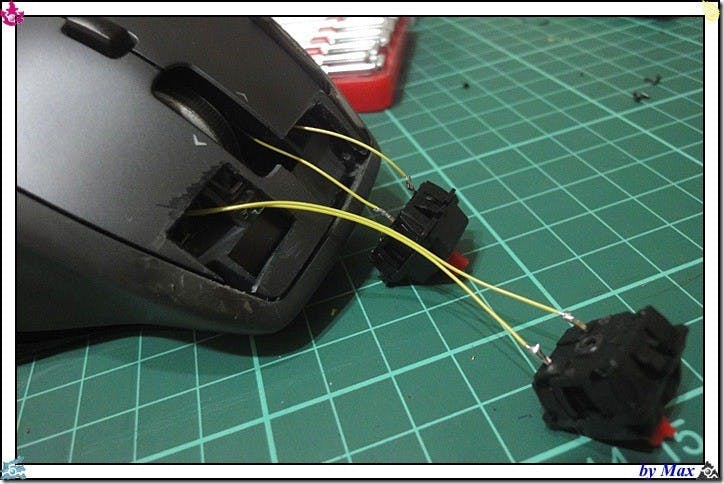

接著就焊上OK線,可以看到Micro switch並沒有拆下來

DSC07041s

準備組上去了

DSC07042s

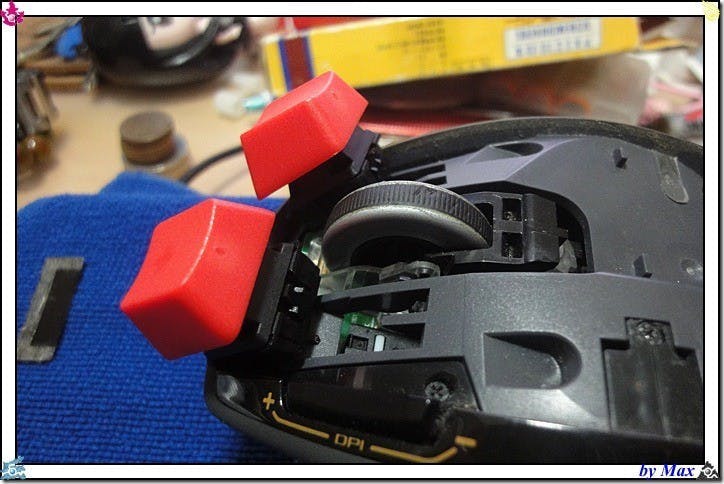

利用雙面膠加上快乾焦作固定,總算完成了

DSC07043s

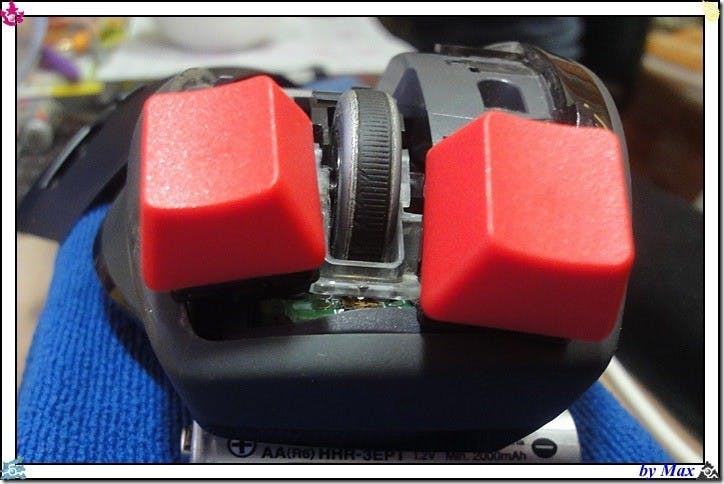

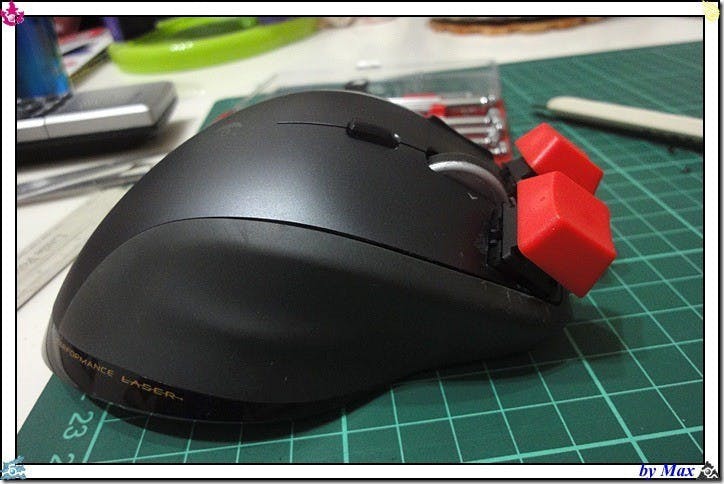

換個角度看

DSC07044s

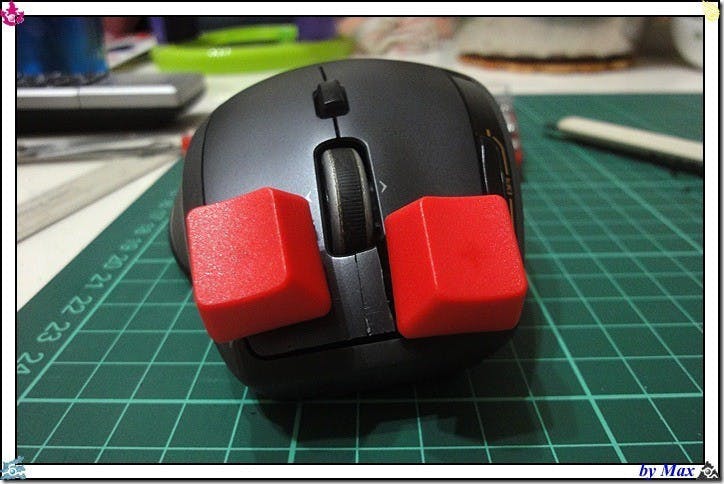

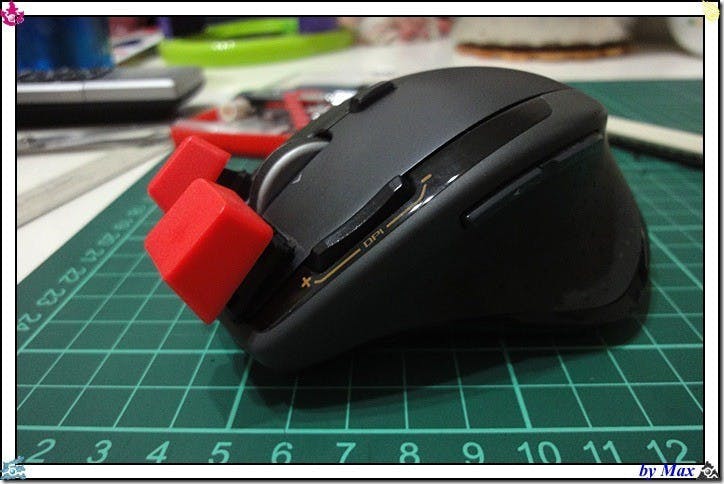

正前方,紅色的按鍵(有三倍速嗎?XD)

DSC07045s

測試了一下,其實還OK,只是左鍵有點遠,沒有那麼服貼好按,不過也還可以接受就是

另外軸下面的部份我有切掉,所以按鍵行程縮短了1.2mm左右,稍稍拉近與正常滑鼠的按鍵行程的差距,不過角度不是很正確,只能靠反裝鍵帽來稍稍校正一點回來

另外剛有提到Micro switch沒拆,按鍵連動的部份也沒有影響到,所以現在其實是兩用

反正,就先用用看囉~
