有了這個簡報手把,你的簡報保証比老賈還要屌!

by Twelve
2012.12.17 11:22AM
3787
是 有了這個簡報手把,你的簡報保証比老賈還要屌!   這篇文章的首圖



需要簡報的場合,一個人上台已經很緊張了,又遇到電腦太遠、滑鼠沒電手忙腳亂的時候,無論內容有多豐富,都會先被觀眾先扣個十分呀…

日本部落客突發奇想,以手把改造成簡報鼠,在緊張的場合手上握有熟悉的東西,也會讓心情舒緩一些吧…(肯定是個電玩迷)

d43e807ada6861ccf40c52f3253e53d5

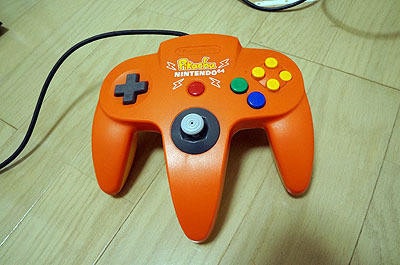

今天要改造的就是這支Nintendo 64的手把,想當年這主機賣得不如預期,真是殘念。任天堂的手把控制機構無法使用在微軟OFFICE系統,今天會將內部的控制器以一般鍵盤替換掉,借屍還魂後仍保留手把的外型以利用在POWERPOINT簡報上。

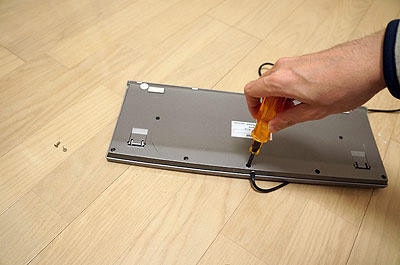

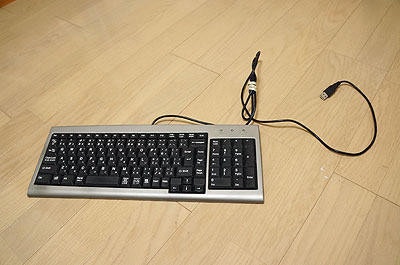

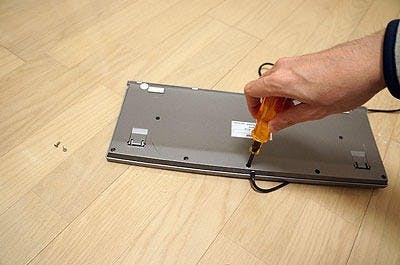

鍵盤分解

 9909326a78bdd582000dd63a350be4c6
7dd4bb4bb8e782698ef480c7741957e0
af421f5fc3a0872aa7cf6a19daa950db
6e6c6facb041a411ed69e21f7064981a

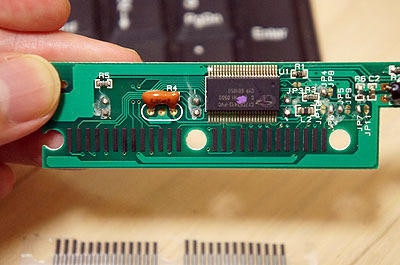

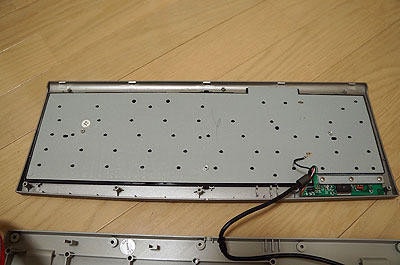

將一般鍵盤整個拆解後,取出心臟:電路版

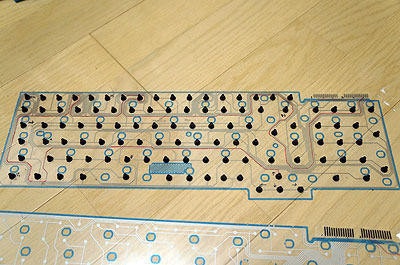

在改造之前,要先說明一下薄膜鍵盤打出訊號/字的原理是以二種薄膜接觸後產生訊號
487a0894cd26fcd1da709718f992e096

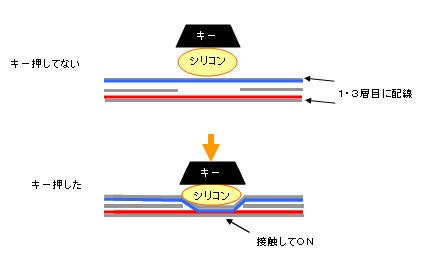

鍵帽中間隔著矽膠,下壓產生訊號的狀態


aa5cd85430c55fbc7966786bbfed5f8c

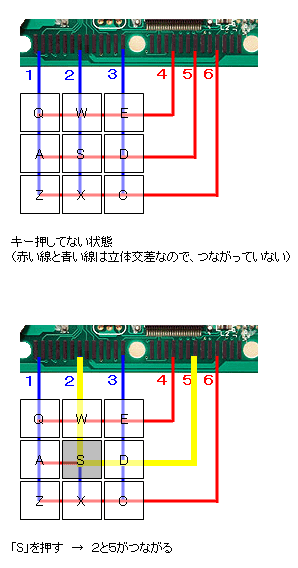

若你打出的S,那麼在電路板即是2號和5號端子共同發出訊號,同樣的打Z即是1號和6號、打W即是2號和4號(紅線和藍線的交叉點)


 df7a95ebad541217ca0326ee0dbdcaf0f39e80c6e18a55ddbc414eb1eaf939fc

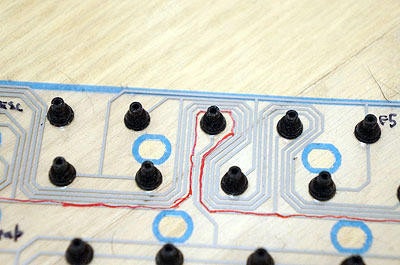

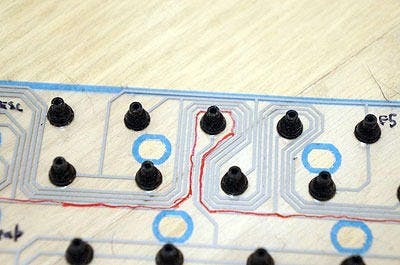

接著就是針對手上拆解後的鍵盤進行研究訊號走線,以紅筆做記號


f50fd3603cd3961dcd72e8ad80390ac3

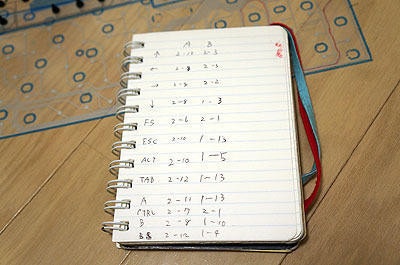

只針對簡報常用到的上、下、左、右、ESC、TAB等11個鍵研究,共花了大約一個小時(眼睛很痛呀…)


初步的結果如下(影片)


手把
鍵盤的部分到此一個段落,接下來就是要處理手把的部分。

 087aac21a520cb91b354ae0e96eaddbe a296af9baa7af750ecc7a1c496e9ff93

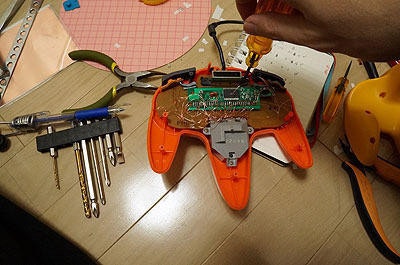

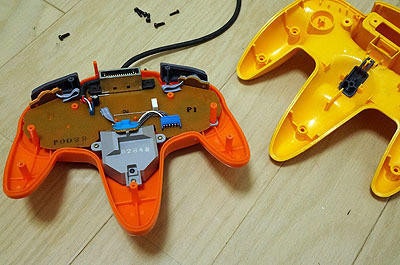

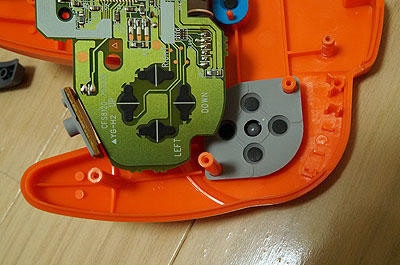

找到手把的電路版。一樣是綠色的板子,上面寫著LEFT與DOWN,四邊的白線與手把上的按鈕接觸後即會發出訊號。

合體

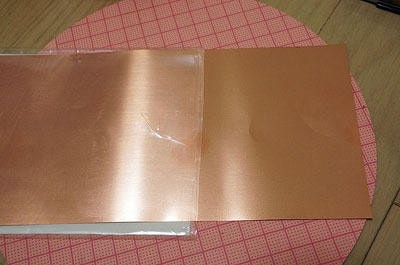

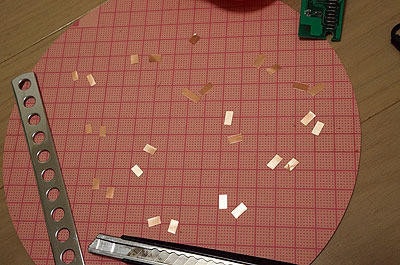

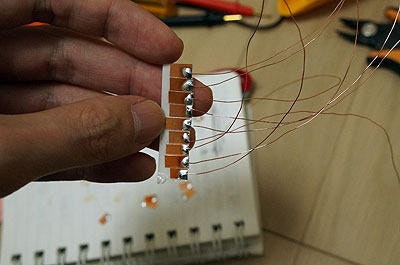

首先要準備銅箔,切成小塊後依照手把和鍵盤對應的控制鍵位再焊接起來。

f53ca68a298d4117886759f96126fb9ebc214f2597d97abbb69907adf759f5c3
5e08252ee765c33dc2798262dea5041c2947845119f109d898eaa6b0621d7025

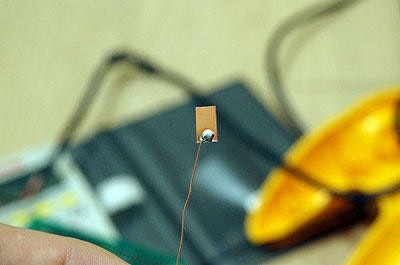

一端先接手把上


 bad93c3d02e0936cad6351383f7280df

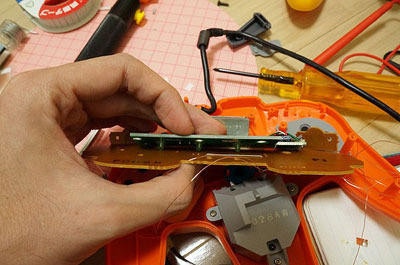

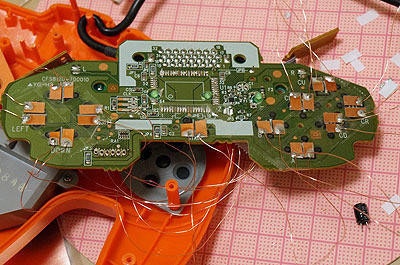

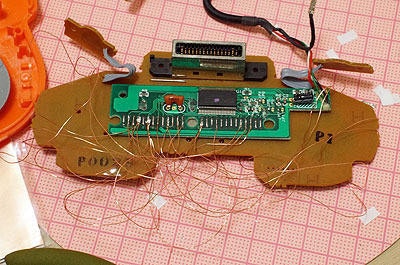

再將手把的電路板和鍵盤的電路板合體

 41f66d5fa42db6cf5e51b019abdda2ea
fd742ef5f8d13d295edb4135b1ed3e6b
焊在鍵盤電路版上的對應位置即大功告成。




然後再放回手把的殼裡,你以為王子和公主從此就過著幸福美滿的生活了嗎?
案情沒這麼單純…
 a91102b6e51e29543c420330714c7fa4
 5d0fc8c04b668912d46f56277bf344cf

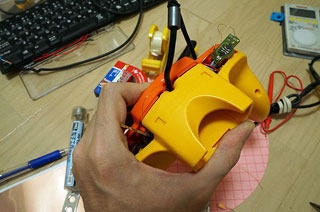

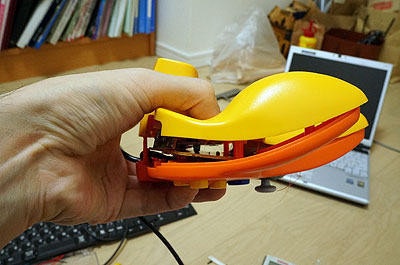

因為合體得太「澎派」,結果裝不回去呀呀呀…


  6f8c9951a37550102910d561a8224f5a
說這位神人最後是以「極暴力」的手段解決,詳情如何不重要,重點是他最後成功了…,可以看看底下的影片。
