一圖解釋縫紉機的關鍵原理

2013.12.01 10:00AM
23444

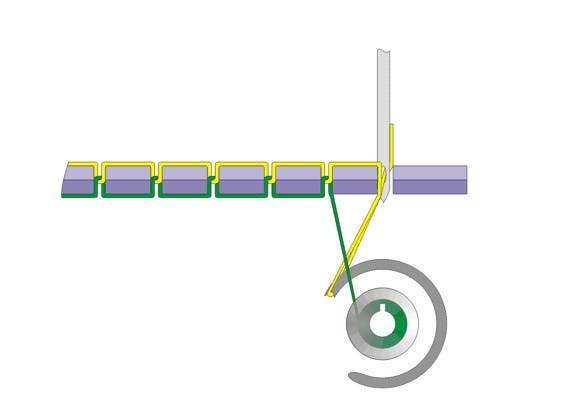

是一圖解釋縫紉機的關鍵原理這篇文章的首圖



對於個人來說,縫紉機的印象最深刻的地方大概就是小時候繡學號,以及現在買褲子要修長度時會看到的東西,接觸的機會不多,更別提了解縫紉機原理。不過在現實上,縫紉機是非常普遍的設備,相信不少讀者有操作過的經驗。

自己雖然沒有什麼機會接觸縫紉機,但也因為以前也有縫過一些東西(以前鈕扣掉了或是衣服破了都會自己縫一下,縫得很醜就是了)。看到縫紉機覺得奇怪的地方就是與手縫的方式很明顯有所不同。有用手縫經驗的朋友應該很清楚,手縫是拿著有穿線的針在布料兩面往返移動,但縫紉機的針並不像手縫那樣整根針穿過再往回穿過,只是戳戳戳就可以完成了。



eff2fd056f0775c8cb8267e6541a0f8f

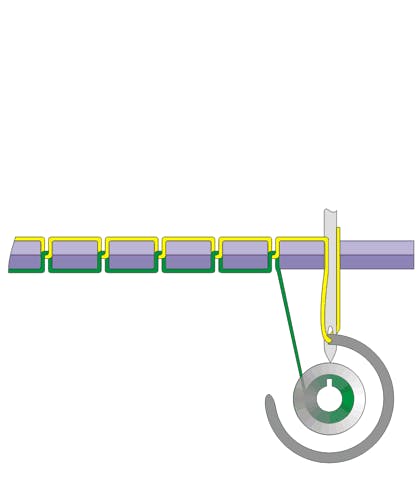

一直到了看到這張關鍵原理,終於大約了解編織的過程,原來事實上是兩條線而不是一條線,與手縫的方式差很多。上面那條線(稱之為上線或面線)靠車針帶到下方,在梭殼那邊繞一圈,與下線(或稱為底線)結合後來固定在布料上。而這樣的方式也有專門的稱呼,稱之為「雙線連鎖縫法」(或是雙線鎖式線迹)

不過對於沒有手縫經驗或是沒有特別研究縫紉機的朋友來說,可能只看原理圖沒什麼感覺,所以又再找了一些資料給完全沒有概念的人參考。



這個上面印有清華大學音視頻資源庫的影片講得很詳細,不過缺點就是聲音平一點,時間有點長,有的人可能看不太下去。大約抓幾張與原理有關的截圖提一下。



bd0d3db4c2103c3785604ecc425e108a

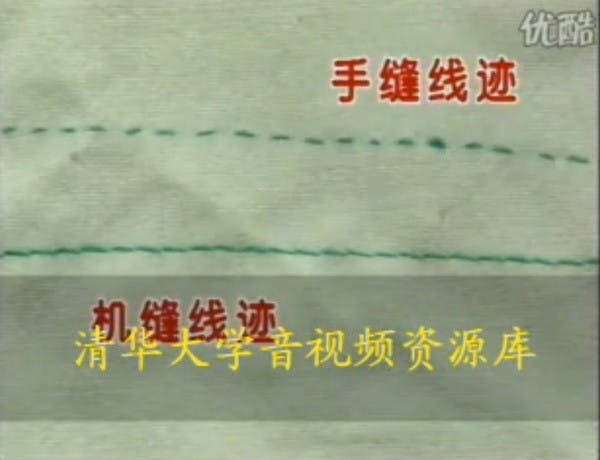

上圖是手縫與縫紉機(機縫)的差別,手縫是用一針一線反覆交織而成,至於機縫,則是剛剛提到雙線連鎖縫法(影片是稱為雙線鎖式線迹)



5601a84859c18f07c4d722b5c19db042

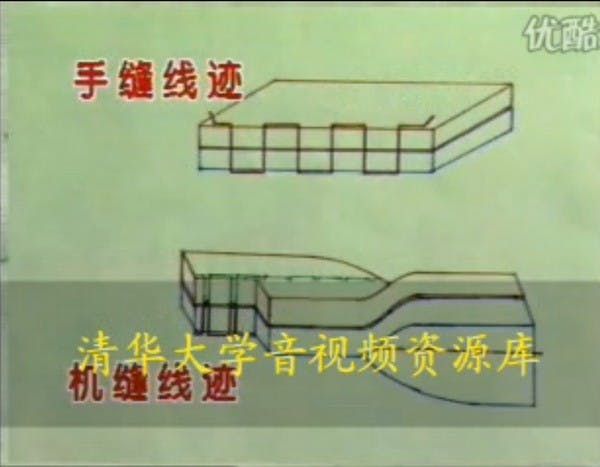

若從布料剖面來看,差別就如上圖。



91bd83a9d6ac87cda1a9a2af80024a15

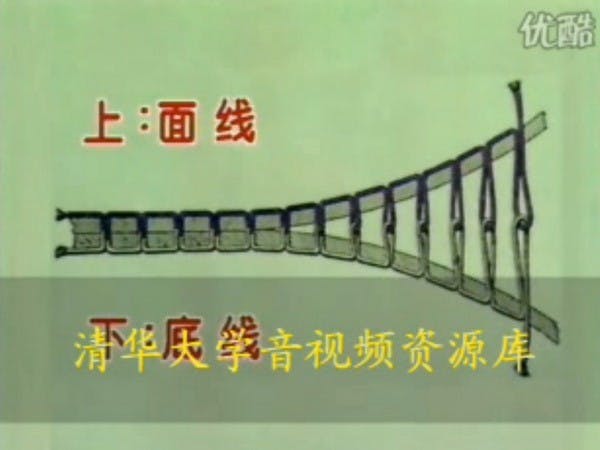

如果前面的原理圖可以理解的話,那麼應該可以理解上面這張圖。(以上為影片中的2:00至2:45之間)



638d1a5266b8194830e0b494d7cdf158

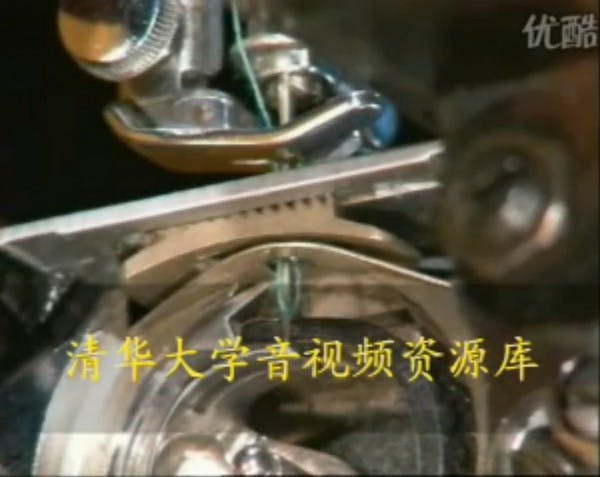

如果想要了解上線(面線)如何形成線環讓下線(底線)穿過,最後變成雙線鎖式線迹過程的話,則可以觀看3:00至6:25秒。



3e59d881754f00bde1612821ea5ec60b

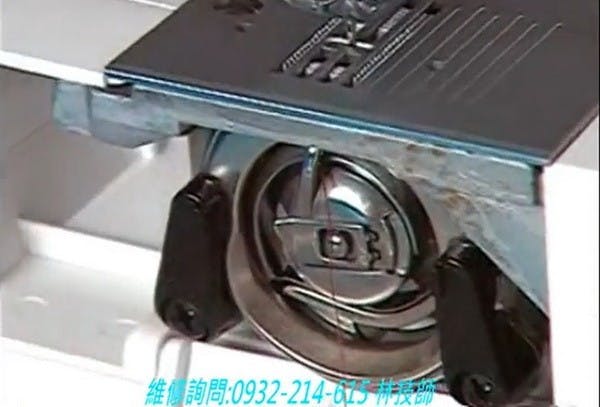

不過這部影片梭的部分不是很清楚,又找了安裝梭殼的影片,雖然機型不同但對於原理的了解應該是沒有什麼影響。



看完這短短的影片,可以與清華大學那部3:00至6:25秒來做對照。
