一圖解釋船艦炮彈裝填擊發過程

2013.12.08 12:48PM
16739

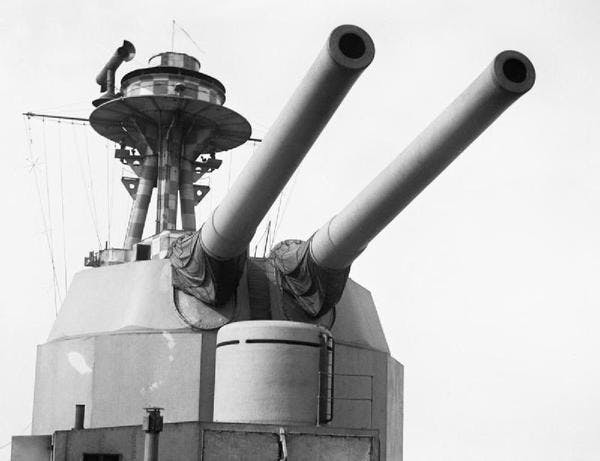

是一圖解釋船艦炮彈裝填擊發過程這篇文章的首圖



大概只有相關人員或是軍武迷之類的才會對艦炮相關原理有所研究,對於大部分的人來說,大概在電視電影上比較有機會看到船艦擊發的畫面。不過就算看到也僅限於表面。這張圖做了相當程度簡化,讓不懂的我們也可以有一個約略的了解。

延伸閱讀一圖完美解釋手槍如何擊發子彈的過程



619541aadbcb9a96018af04ab35510ad

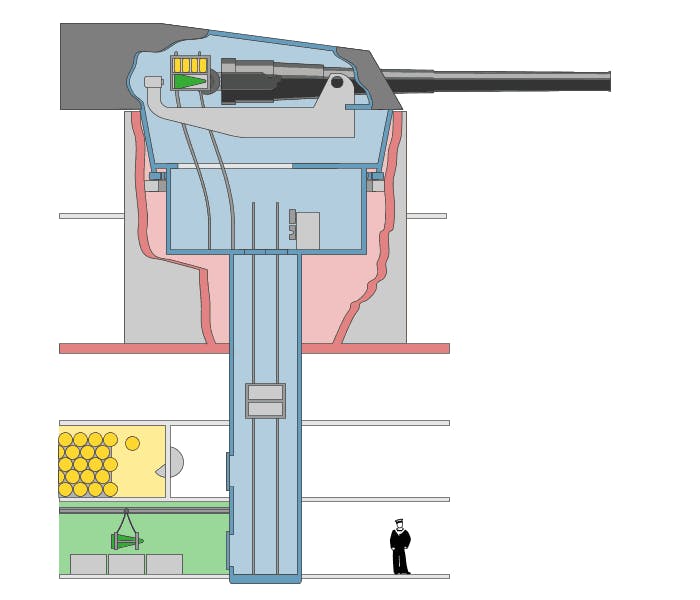

圖片引用來源)這張圖還有把人畫進去以做為比例尺,讓我們可以想像得到這大約是多大。從示意圖我們可以看到,軍艦上的炮塔基柱是還有往下延伸的(小時候隨意塗鴉時都只畫頭,誰知道下面還有這麼多細節……)。



3b78d865861b3d8b20ddb4b706db2c04

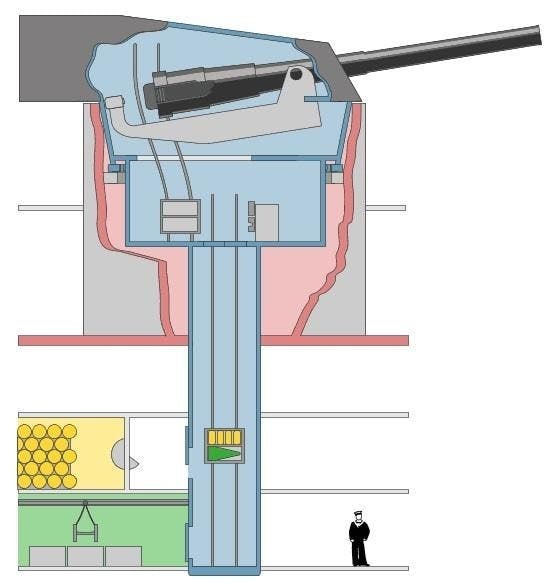

圖片引用來源)所畫的這張簡圖是基於BL 15吋寸Mk I型海軍炮。



d6b36f9b36215e1288b23f53cc45838d

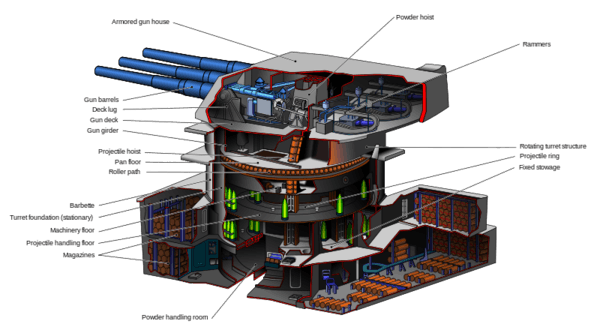

圖片引用來源)雖然是不一樣的砲艦,但另外的16吋艦炮立體示意圖,也可以參考一下。



然後再搭配1955年美國海軍訓練影片,對於艦砲的印象相信可以再進一步(一開始是外觀以及圖示,在3:21之後開始有實際操作人員影片)
