一圖解釋游標卡尺的使用,並且說明游標卡尺mm以下測量的原理

2013.12.15 02:49PM
42355

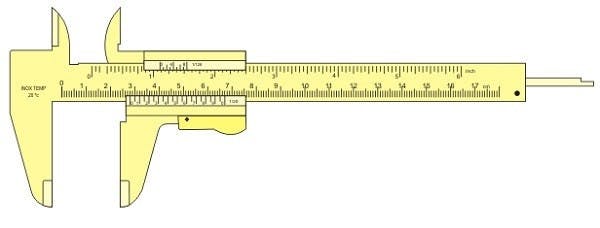

是一圖解釋游標卡尺的使用,並且說明游標卡尺mm以下測量的原理這篇文章的首圖


(圖片來源:Wiki

如果你不是製圖或是相關領域的使用者,購買游標卡尺的機會其實沒有那麼高,畢竟對於大部分的人來說,生活上測量到mm等級的長度應該是足夠了。不過若是有特殊的產品要測量或是對特定領域(像是模型)有興趣的話,游標卡尺的重要性就不必說了。總之,只要你想量到mm以下的長度,那游標卡尺就真的是首選,不用再憑直覺或是用放大鏡來推估了。而且除了單純量長度之外,游標卡尺還可以量內徑與深度,相當方便,實在是居家必備的好工具。



a8f8d18683ced1f4a27cf48ef2b699ba

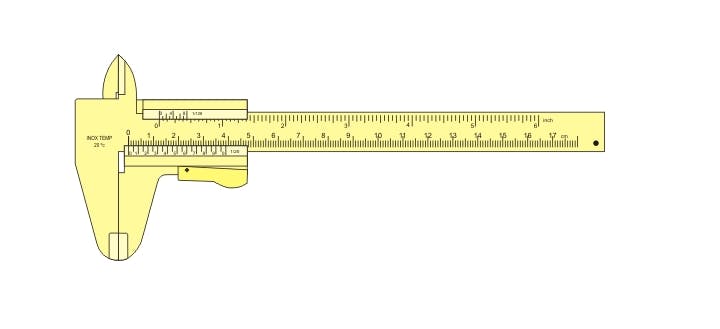

如果你只是想要知道游標卡尺如何使用,其實非常簡單(但沒說還真的不知道就是),看上面的圖應該馬上就會了。我們將可以移動的那一塊稱之為「副尺」(主要測量的尺自然就是主尺啦),你只要確認副尺上的刻度與主尺上的刻度第一次對齊的那個位置,就是你要的答案。



d1ea067644d782a4237e0f8b8a6d9550

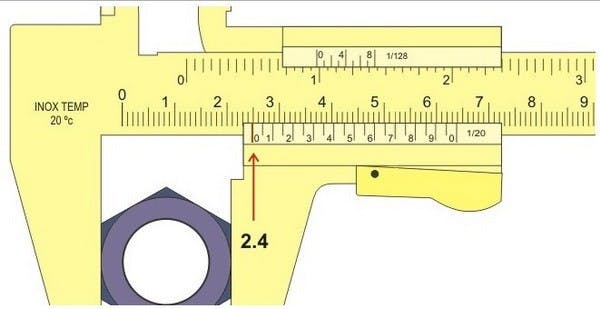

以上圖為例,在主尺上可以認定24mm這應該沒有問題,要注意的是24mm的認定,是要對到副尺上的0(上圖是以cm為單位,不過用到這種小的游標卡尺建議直接以mm為單位較為理想,畢竟這把卡尺精度為0.05mm)。



3541e364fa7a7b4b19edf3ab911dd7d2

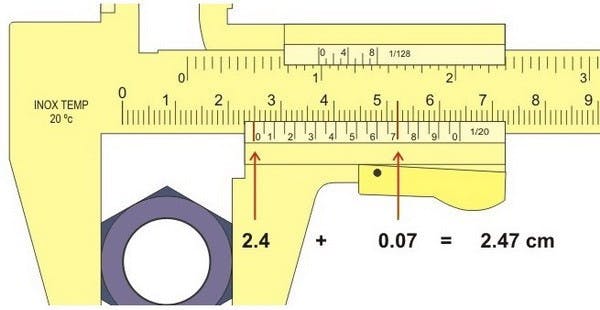

然後再觀察主尺與副尺的刻度何時在第一次交會,以上圖來說,是在7這個位置。所以判讀上就是24.70mm(刻意多加一個零是搭配卡尺精度,如果是在7和8之間的話,就是24.75mm)

看了一遍圖,不會使用的人相信也都會使用了。不過有一個地方很有趣,也是我以前第一次摸到游標卡尺的疑問。那就是為什麼副尺標到什麼數字,就可以說明是多少長度,覺得有些神奇。

後來了解原理後,真覺得設計巧妙。不過說起來需要花一點篇幅,有興趣的再往下看吧。

為了方便解釋,先以精度0.1mm來說明。



b0a431c5ec6af71980c74d34a49f50cd

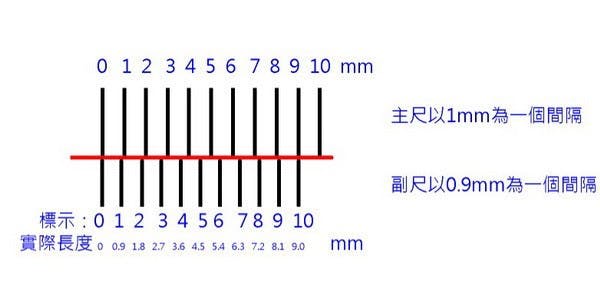

從上圖可以看得出來,原來手腳是動在副尺,事實上在精度0.1mm的情形下,副尺每一格的長度並不是1mm,而是0.9mm。



97eb7cf355d92751f639685767f47188

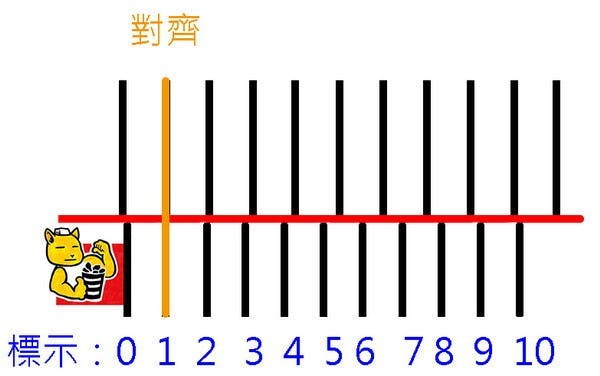

所以你可以想像得到,當物體長XX.1mm時,副尺標示1會對齊到主尺。



60feb060c35807a9142492019a70f73d

若物體是XX.6mm時,副尺自然就是標示6與主尺對齊。

此外還可以發現,當精度訴求是1mm,副尺與主尺的長度標示,在一格中就是短少0.1mm。



7ab79a08ebbba007e9d66219230d7499

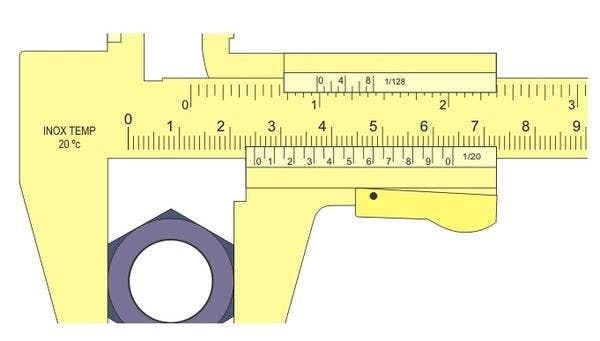

所以若是精度訴求是0.05mm時,副尺每一格間距事實上是0.95mm。所以物體讓副尺右移時,每多1格就等於多0.05mm。(上圖的1/20,指的就是精度0.05mm)



153ae5b6f7a253873045c2f88d98f58d

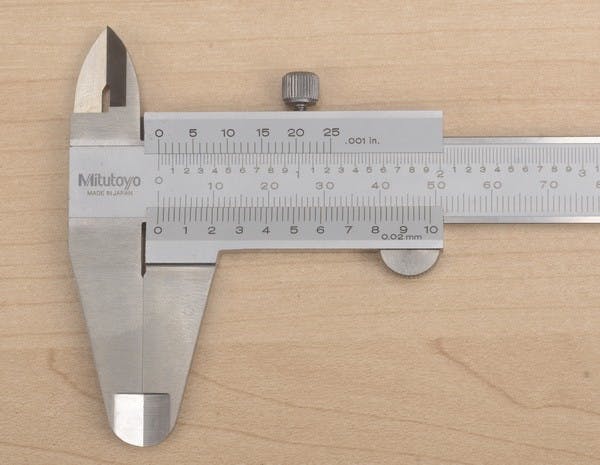

而精度訴求是0.02mm時,副尺每一格間距事實上是代表0.98mm。所以物體讓副尺右移時,每多1格就等於多0.02mm。



38121906c986e279a8be0ccc471d29ca

若對於副尺每一格的標示能夠認知到不同的精度是有不同的長度情形下,應該就可以理解上面說明書的解釋了。
