一圖解釋手榴彈為何過幾秒才爆炸的原因



手榴彈這樣的武器相信大家一點都不陌生,軍教片、戰爭片等電視劇集或電影中看到的機會很高。不過現今真正摸過並且實施投出爆破經驗的人在台灣應該是不多。就算是當兵,在陸軍步兵中平常所拿的是沒有填裝炸藥,不會爆破的訓練彈。訓練彈會有砰的聲響並產生白煙,模擬爆炸的效果。而事實上絕大多數的義務役所投的還不是訓練彈,是完全不能運作的模型(唯一的風險大概就是砸到人吧),即便手榴彈在近代陸軍步兵戰爭中,佔了很重要的一環。



在我們所看的電視、電影當中,很明顯可以看得到手榴彈將插銷拔掉後,並沒有馬上引爆,往往丟出去後過好幾秒才會爆炸。甚至還有對方還會將手榴彈撿起來往回丟才爆炸的慘劇。看看上面兩個影片,手榴彈這樣丟實在很恐怖(旁邊有老鳥果然很重要呀)。

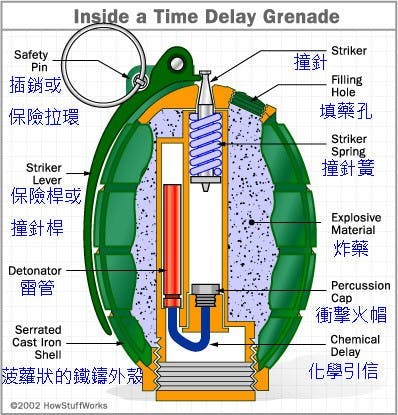

那麼,是如何做到拔掉插銷手榴彈不會馬上爆炸,有足夠的時間丟出去效果呢?為了更讓大家可以更容易了解,在說明過程之前,先看看下圖手榴彈各重要部分的名稱。






(英文名稱圖片來源

在上圖中,我們可以看到在手榴彈的菠蘿狀鑄鐵外殼中,有一些簡單的機械結構。內部有撞針、衝擊火帽、化學引信以及雷管等裝置,然後利用填藥孔炸藥裝到裡面。而在外部我們可以看得到的保險桿,是將手榴彈內部的撞針固定住上方然後保險桿又被插銷固定住。

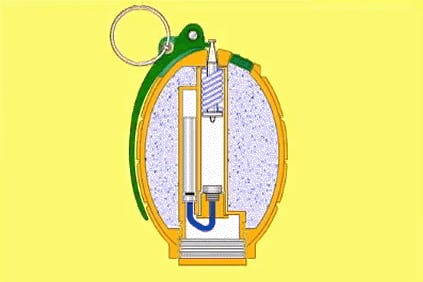

看完上面的圖,應該可以馬上理解手榴彈為何可以延後爆炸。原來重點是在於引信,就像我們放鞕炮一樣,引信的長短決定了手榴彈能延長多久時間爆炸。如果還不能完全理解的話,除了上方的GIF圖之外,還請同時配合剛剛所提的各部名稱解釋圖,底下大約說明一下手榴彈在投擲的時候發生什麼事。

在投擲手榴彈時,手首先會握住保險桿,在準備丟出前將插銷拔掉(此時還不會爆,因為保險桿被手握住)。丟出後因為保險桿沒有插銷固定,保險桿受到撞針簧張力影響因而飛射出去,同時因彈簧加壓而成的撞針也向下撞擊到衝擊火帽,產生了少量的火花,因此點燃引信。引信經過幾秒鐘燃至雷管,雷管是內部填裝了許多易燃材料的管子,便產生了爆炸。而雷管所引爆的爆炸接著引燃了四周的炸藥,形成了更大的爆炸。


再附上手榴彈爆炸瞬間的影片,可以更有一些概念。




圖片引用來源:Wiki

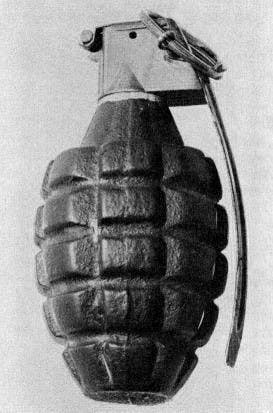

順帶一提,雖然電視電影上的手榴彈看起來造型差不多,但事實上手榴彈的造型並不是只有波蘿造型,也有球狀、筒狀等其他造型。不過波蘿造型較為大眾所知,圖畫中的手榴彈造型,應該是仿造Mk 2型所畫的。
