要說到對於手槍外形有深刻印象,相信「左輪手槍」一定榜上有名,甚至不懂手槍的朋友,也會對那轉輪設計有些印象。就現今而言,雖然左輪的火力已經完全比不上半自動手槍,但還是在不少地方可以見到他的蹤跡。



是一圖解釋左輪手槍擊發連動過程這篇文章的第1圖

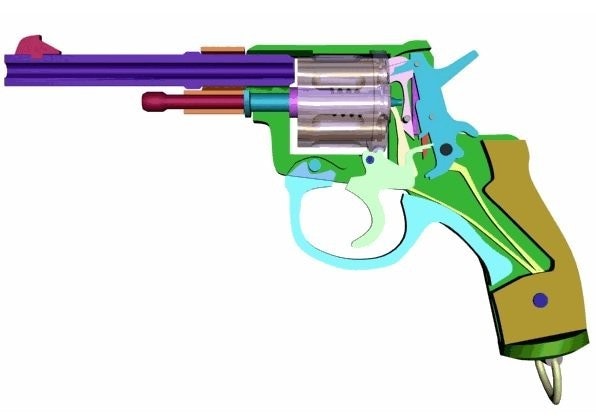

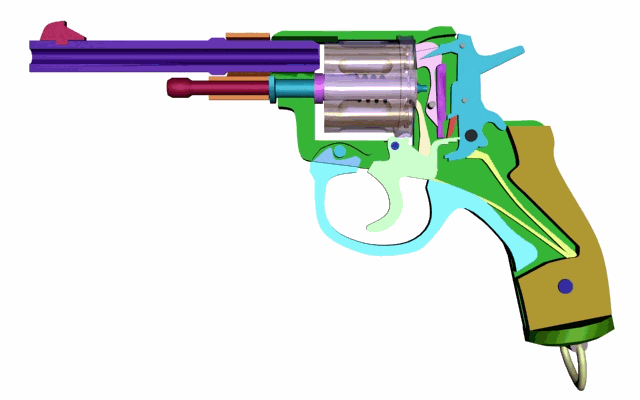

擊發連動過程非常單純,當扣下板機時,會引起擊鎚與轉輪連動。當擊鎚往後又往前時就擊發火藥,接著子彈就飛出去了。



是一圖解釋左輪手槍擊發連動過程這篇文章的第2圖

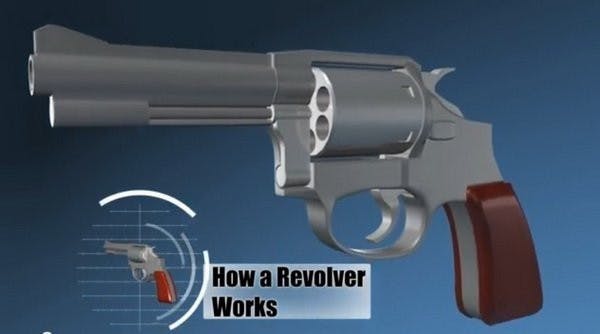

不過以上的動畫比較概念,在不少細節處沒有呈現出來。又找到一段影片有將左輪擊發過程以較細部的方式呈現,底下先大約提一下左輪主要特質。



是一圖解釋左輪手槍擊發連動過程這篇文章的第3圖

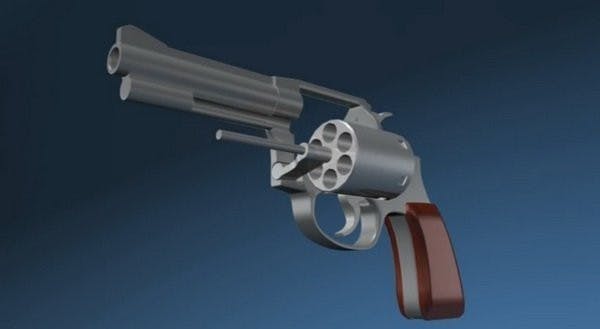

若以英文Revolver來看,事實上左輪手槍並沒有「左」的意思,就只是單純轉輪,無分左右的意義,所以稱「轉輪手槍」可能更接近英文的意思。至於中文為何稱之為「左輪」,主要是因為配合右手持槍的習慣,讓旋轉彈膛設計上是以向左甩出來填裝子彈,因此稱之為「左輪」。目前我們大多可以看到的是裝上六發子彈(當然還有可以裝更多的)



是一圖解釋左輪手槍擊發連動過程這篇文章的第4圖

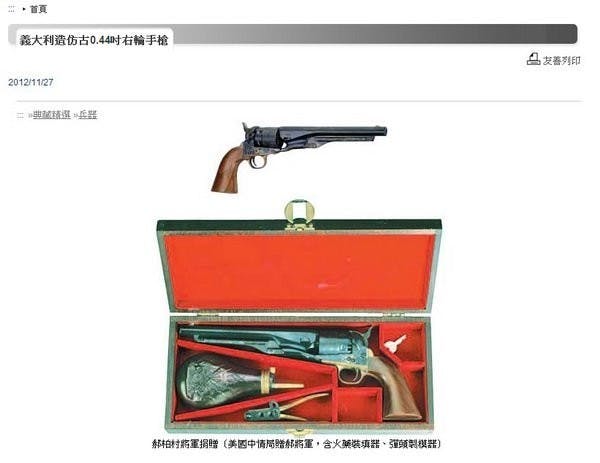

那有沒有向右的呢?答案是有,在國軍歷史文物館的網頁上,談到兵器的時候,就使用了「右輪」一詞(大概有四把)。不過是不是要用「右輪」一詞,好像也是看使用習慣。因為也有人將右輪還是統稱為左輪,最主要的原因是因為Revolver本來就沒有分左右,再來「左輪」使用上也成為習慣,成為習慣的稱呼。



是一圖解釋左輪手槍擊發連動過程這篇文章的第5圖

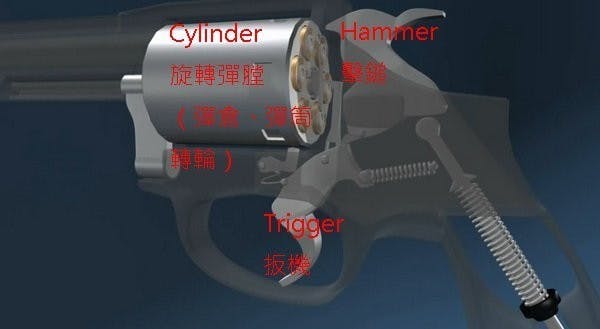

左輪的相關零件,自然是不少。不過為了能夠清楚說明擊發的過程,因此只標出幾個比較關鍵的零件,這樣在看影片時比較容易進入狀況。首先是Cylinder,這部分中文名稱比較複雜,包括轉輪(我自己是這樣稱呼)、旋轉彈膛、彈倉、彈筒都有人說,不過在這邊不要把轉輪與Revolver混為一談,因此在這邊採用旋轉彈膛的稱呼,不過重點是知道這零件是指「裡面可以放幾發子彈的圓柱體」。至於Trigger扳機與Hammer擊鎚應該不用多說,一望即知。



是一圖解釋左輪手槍擊發連動過程這篇文章的第6圖

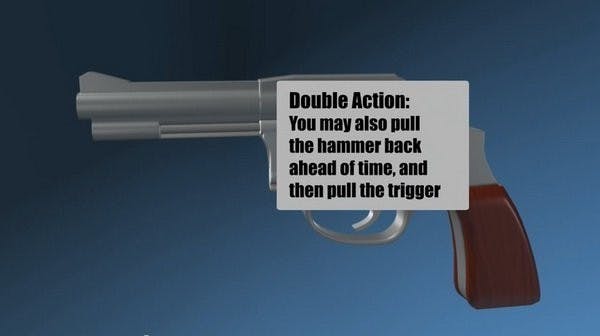

再來就是左輪特有的名稱以及分類方式之一,單動(Single Action)以及雙動(Double Action)。所謂的單動就是在射擊前,要先將擊鎚往後扳至底固定住,而發再扣扳機擊發。而雙動則是不需動到擊鎚,直接扣下板機後,會引動擊鎚然後擊發。單動型的左輪手槍是沒有雙動機能,反之雙動型的左輪手槍大多具備單動能力。



是一圖解釋左輪手槍擊發連動過程這篇文章的第7圖

當擊鎚打到旋轉彈膛時,子彈就擊發了。


在看完上面簡單說明後,再看底下影片應該可以很容易了解。

我想就算沒拿過玩具左輪手槍,也應該可以理解左輪手槍擊發的基本原理。



順帶說一下個人對於開始知道左輪手槍的時間,這大概要從還沒唸小學的我,當年拿玩具左輪手槍開始,正如同上面的影片一樣,在玩具左輪手槍上面裝紅色的一圈火藥。不知道現在小孩子還有沒有流行這樣的玩具。不過現在好像還可以買得到就是。



是一圖解釋左輪手槍擊發連動過程這篇文章的第8圖

如果你真的沒碰過左輪,也不曾看什麼西部牛仔片,那就參考這則蘋果新聞吧。雖然是10年前有點久了,不過以一把左輪成功對上兩把半自動手槍也實在太威了。
