【科技宅物圖解偵蒐】一圖鍵解雷射投影虛擬鍵盤工作原理

2014.04.20 09:35PM
9578

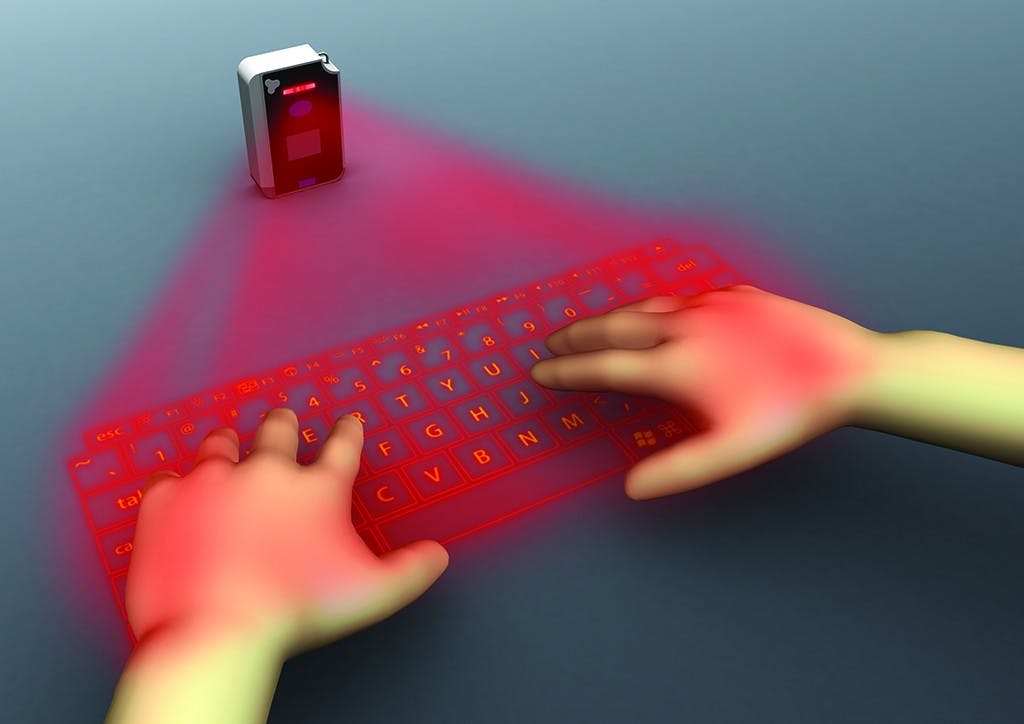

是【科技宅物圖解偵蒐】一圖鍵解雷射投影虛擬鍵盤工作原理這篇文章的首圖

鍵盤發展了幾十年,相關技術可以說是非常成熟,要有什麼樣的創新可以說非常困難。不過就在2000年前後發展了新技術,以「光線來投射出鍵盤」很明顯與我們大眾所用的實體鍵盤有所不同。

至今已經2014年了,不過這種原理的鍵盤仍然只侷限於少數人買到(或是更精確一點來說,是台灣較不容易買到),而且價格又偏高較不親民。一直到之前台灣廠商製造販售後才變得比較普遍,而且價位也比較OK的產品。之前也寫過產品有動手玩,有興趣的朋友可以參考「雷射投影虛擬鍵盤終於來了Orz,喬了好久總算搶在上市之前再拉一波預購」一文。

相信應該有不少人想要瞭解這樣特別的鍵盤,因此我們將鍵盤拆解下來,並且輔以圖解方來解釋雷射投影虛擬鍵盤工作原理。



雷射投影虛擬鍵盤工作原理圖解

90ba267354d31f2c4b14dd212386e301

由於鍵盤形態是由光線組成,因此雷射投影虛擬鍵盤可以說是非常省空間的周邊輸入裝置。



3b9871bdfecb1355c15cb2d7cff4cd49

至於裝置各部位機構,我們可以大約可分為:
外觀可見:紅光投影模組、紅外線攝像鏡頭、微處理器、OLED顯示器
內在主機構:蜂鳴器、無線藍牙模組、微處理器。



47021d8dd853e6d6c398532062500045

雷射投影虛擬鍵盤在幾年前的時候,要嘛就是搭配電腦,要嘛就是搭配PDA才能使用。不過這樣的產品用於電腦或筆電的機會不高,畢竟電腦或筆記本身就已經有鍵盤了。而當年的PDA仍然是少數人才會有的產品,與現今的智慧型手機或是平板不可同日而語(換句話說,現在想要炫耀這一台容易多了XDDD)。


補充說明紅外線光網:

b91b2a61d29fb1d7fb716f54948ac408

看了工作原理,相信大家應該可以瞭解紅外線光網的重要性,沒有光網就無法接收到所反射的訊號,自然就無法判斷手指按下位置。不過紅外線光網我們人眼看不到,在介紹這個產品工作原理的時候,其實有一點傷腦筋,總希望可以讓人更容易瞭解一點。因此我們找了紅外線視訊設備,想辦法讓光網現形出來,讓大家瞭解到所謂反射是怎樣的一回事。



81f8f34d6f2446bdabd61c3b407e967e

產品尚未開啟的狀況。



66e3b6f3122c99623e2768c9c8c5c0ae

產品開啟後我們可以很清楚看到手指發光的部分,機器判讀到的就是這樣的反射方式。



5deafcf6547ecfb64b5cf11623cb992a

不過特別要提一下光網是以扇形的方式大面積散射出去,我們以手掌來示範,上圖是產品開啟前的狀況。



f7c9ee492f34d9397535a6ccfb600c47

在產品開啟後,是整個手掌部分都有反射回來。


趁現在還沒有上市,能夠用3490元買到,比上市價便宜了幾百元,可以至這邊來購買


【後記】
想以圖解的方式來解釋一些產品原理已經有好長一段時間了,不過受限於資源不足的關係,一直以來都是在網路上找圖,用克難方式來撰寫,但這樣子沒辦法很廣去談想要解釋的產品。因此就向主管提案,希望能提撥一些資源讓我來寫這樣的欄目。主管在評估之後也很認同,並且也提供了一些資源。

不過我很清楚我們畢竟也不是什麼大公司。花了較多的人力,較多的金錢就為了一個欄目,就算主管支持,也不覺得能撐多久。所以這一次更進一步與主管協調看看,有無可能以販售產品的方式來回收一些,以建立欄目長久維持下去的可能性。
