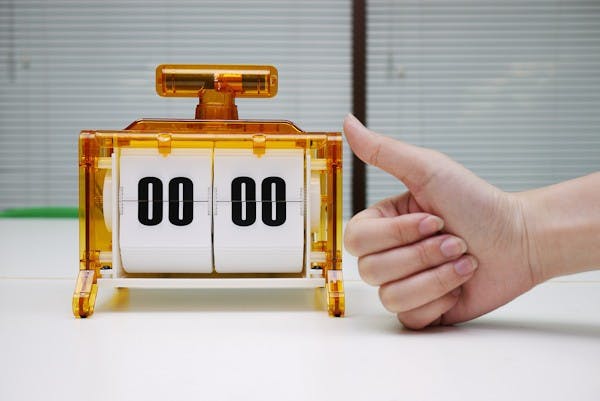

在日本上市有一陣子、最近即將推出中文版的《啪搭啪搭---電波時計》,延續雜誌一貫的作風,這次隨書的附件依舊有著濃濃的玩具風格,加上人見人愛的復古翻頁鐘外觀,如果你曾經因為看不懂日文版雜誌而感到卻步,那麼這次就有正當的理由將全中文版的它給帶回家啦!

在玩【大人的科學】之前,必須先做個心理建設,就是它真的沒有想像中來得複雜喔!只要用自己習慣的分類方式,就算不知道所有零件的專業名稱也沒關係,例如在清點完零件後,照原樣歸回原本的格子裡,當需要 A 零件時,就從書中看 A 零件外觀形狀長怎樣、原本在哪一格,再去對應的格子翻找符合特徵的零件,聽起來好像很不聰明,但是對於工具不是很熟悉的人,用圖型辨認的方式不僅直覺,看到陌生的名詞時也不會手忙腳亂,推薦給大家一試囉~

5e1afd62d3dc4087a58d0120ea81def9

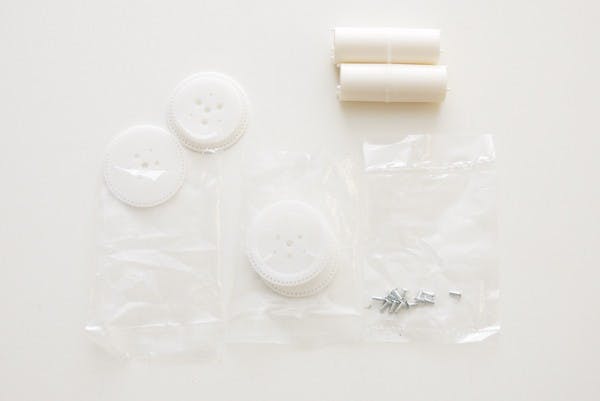

首先來清點一下零件,確認沒有缺少。

c3a7eb3aa057091f665938d71f1bc3c1
首先組裝背板,這是整個電波時計的心臟區,正確處理的話就等於成功了一半。

09e8413fb1a4f2b6bcebb9841f565edd
TIPS!說明書特別標示藍色電線要一起夾進去,千萬要記得這個步驟,最好連走向都跟書本完全相同比較安心。

fde24d340c45180094f144fc729da4f2
將左右馬達分別連接到版子上,用電線的配色來分辨,紅/藍配的是左馬達、紅/黑配的是右馬達。安插時記得讓看得到金屬色的那頭朝上,才能符合其方向性。

a6ad5f61d444ee5564b8b5f091e932ba
要用點力氣確實推到底、但又不能太大力把零件弄壞,力道該怎麼拿捏,每次組裝玩具時都會有這個小煩惱呢(笑)

08ee83bf5e6b6ba17fe1627977235e14

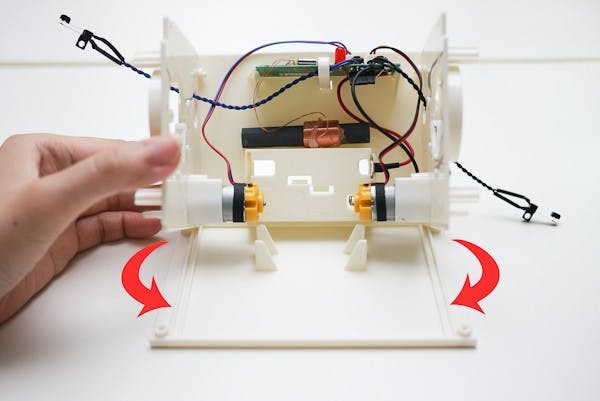

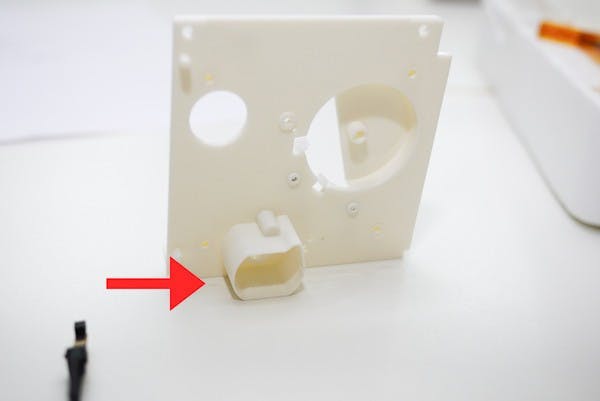

接著安裝側面兩邊的板子,有個形狀跟馬達很像的突出那面朝內。重點在於馬達和剩下兩條電線要確實穿過板子。

0dc3561e1ef141dd9ac87398b97cf93c
TIPS!馬達一端的小齒輪要和側板的齒輪確實咬合,測試方法是用手像這樣確認看看!


19477f4d014abba9606c321df6de85ba

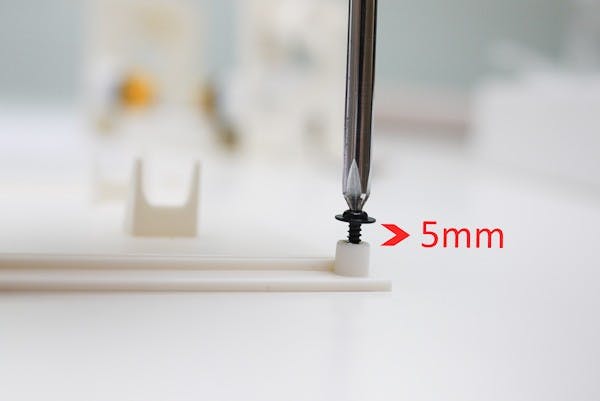

用扁頭螺絲來預鎖底板,不鎖緊、留約5mm的空隙後再退出,這個空隙是留給到時候要鎖在一起得側板用的,先留下螺紋到時候鎖起來會比較順手。


3b4020f11eb81035e6d28234e13f0bf1
TIPS!這次附的螺絲有三種規格,其中兩種數量較多的分別是黑色的「扁頭螺絲」和銀色的「平頭小螺絲」,因為光聽名字很難直覺連想到是哪一種,所以我用顏色來記憶,這樣會方便很多。

458a8eba7dc26ef1790934e8fb05a253
6970d2c286656eb6a8d58c8d52d87317
將剛剛組好的背板+側板立起來後,嵌入底板的溝槽中,接著再正式鎖上黑色螺絲,不過要記住只先鎖上說明指示的三個角落,別全部鎖住了。


a6f8a85dfe0d8dad72e30320c1492da7

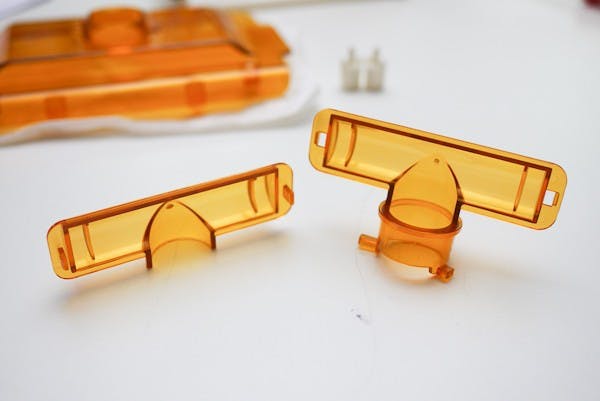

拿出兩顆開關按鈕和T字型的天線固定器,分別裝到頂板上。有兩個 T 型零件,這個步驟用到的零件是比較大的 T 型零件,小的等下才會派上用場

2c5dd3a2ef351d4f3ccbeac1f8a04695
TIPS!把天線固定器想像成水龍頭,逆時針轉 180度即可鎖上

8fc8bde423386022972923808b8ec20c

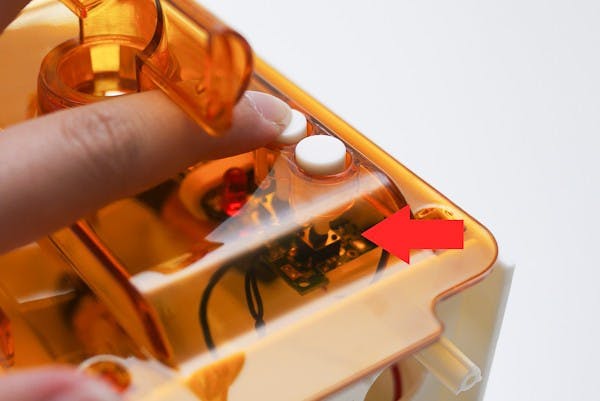

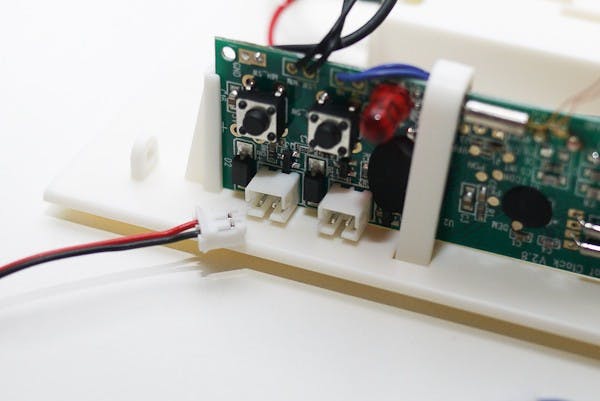

頂板放好、只鎖上一顆螺絲後,用力按下白色開關看有沒有確實觸擊電路板上的黑色鈕,有「喀答」的手感就代表安裝正確,之後再依照「右後→左後」的順序鎖上螺絲。

8ceeb2738df5f1a87cec9de48100aec4
505134811ddb0a174d077831b6c04229

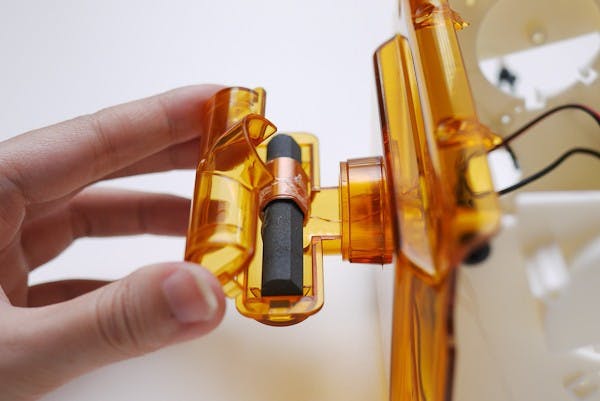

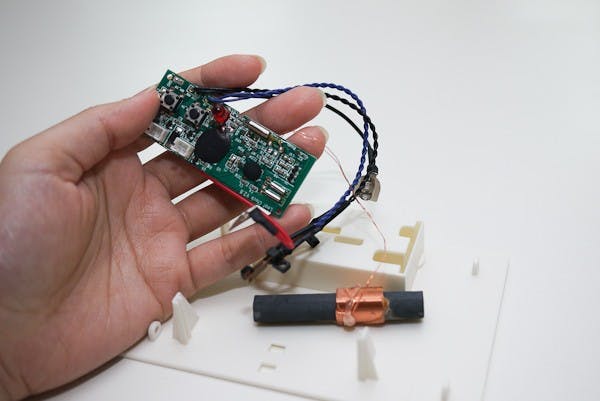

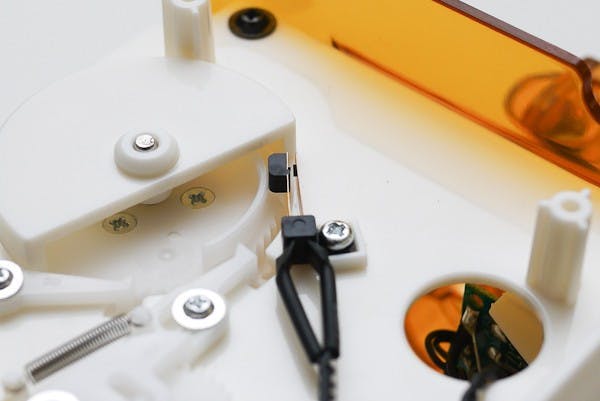

拉起黑色的天線穿過頂板來到"訊號收發室(笑)",線圈沒有限定方向性,只是要注意小心移動,不要折到銅色的線,然後把剛剛的小T型零件扣上去。

4cabf836e926f3516f1d5894f988b270

a80742807582b4794d1eb40c2df05d0c

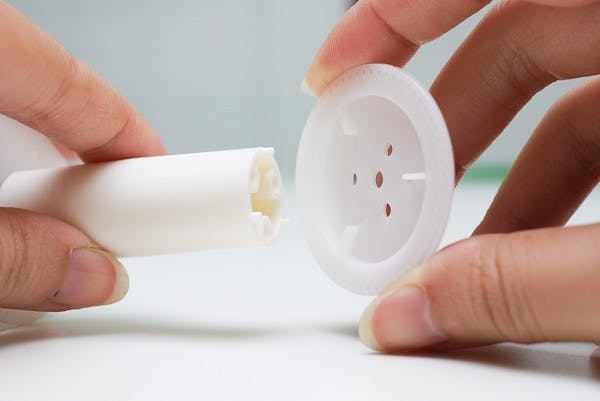

接著到了數字卡區的裝置,從滾筒開始,拿出像ㄤ仔標的滾筒盤和大齒輪裝到滾筒上,這裡會把整包銀色螺絲用完,所以可以放心拿來用。裝好後就可以塞進機體裡了。左右兩端的組裝方向:
53cd882ddc09d66cbb5d0eb6435622db
57bf9a377bf3f068703e674d0514362b

872a0d972e15f6953b0c96501c5017d9
TIPS!剛剛沒上黑色螺絲的部份在這裡派上用場了,輕輕抬起約 5mm 的高度讓右邊滾筒可以順利塞入

ac43e700ba7cd4d763980e01a0fc99f7

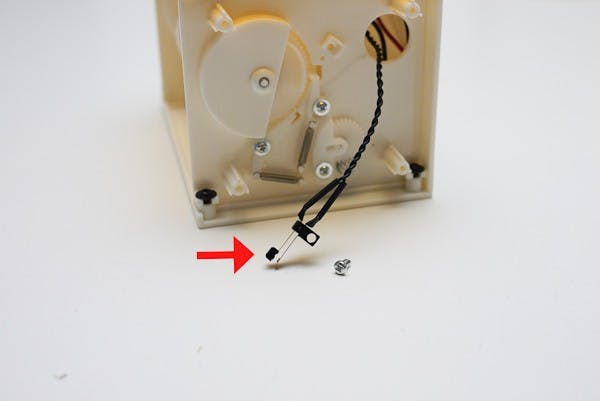

這個像個小夾子的零件會影響開關接觸的順利與否,左右各有一條,用附在另一包的兩顆銀色螺絲來鎖固定。

4498237e167975939273f4fb89164217
TIPS!鎖完後手動轉看看,如果發現這兩片沒有碰在一起,就要用用工具輕輕調整其中一片的彎曲弧度,記得一點一點慢慢推,剛好碰到即可!

cbf9b000f5322046f458ab44cd118204
應該要碰到但卻沒有碰到

12d75fe02f77b00f3253b9d8ee50088e
調整後碰到了!

98751ff497496d50887627f21afeb21f

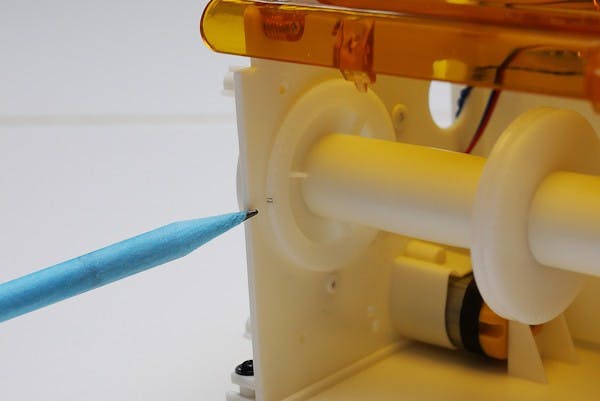

裝上電池首度校正完畢,左右滾輪上會有個超~~級不明顯的凹槽,代表數字卡的起點「00:00」,相當重要,所以一定要照指示標記起來。

4045c63aca76194e7dc43cfc048c3a89
裝上兩側外殼,各用掉四顆黑色螺絲,在這裡黑色扁頭螺絲會正式用完,多一顆或少一顆都會很傷腦筋喔XD



接著來到組裝的下半場重頭戲:安裝數字卡,總共有 A-E 五大片 120 小片的字卡要裝,相當挑戰眼力和耐性,可以先去喝個水吃個點心再來開始!
ad5071c194d4c11a5418562d4e32833e

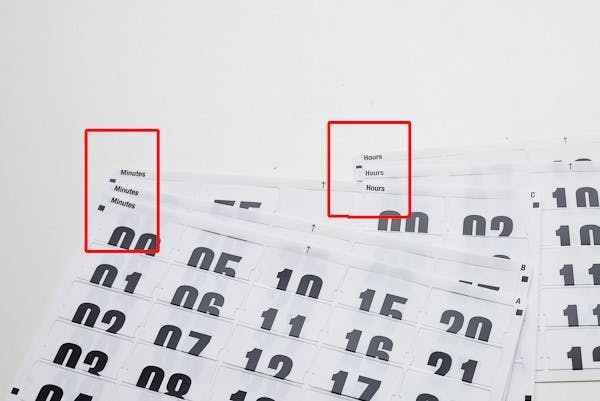

A-E 的前半部代表分鐘 Minutes,數字從 00-59,後半部則是 Hours小時,由於正反面都印有數字,而且片數很多,為了避免搞混,絕對不會出錯的方式就是照順序依次拆下來裝上即可!

e59285bcf5e10aa9cb2887bedde04084
73d8c6d9be4d1170eb236aad151d3aed

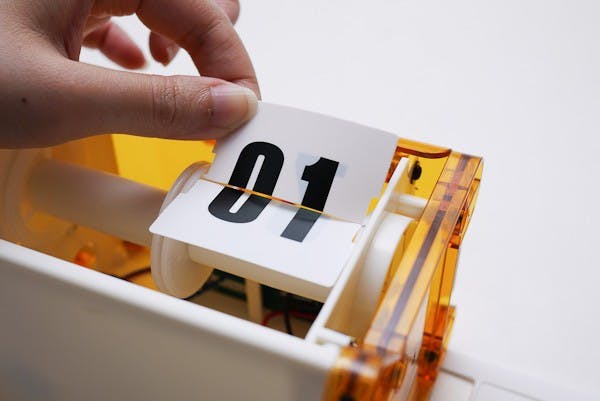

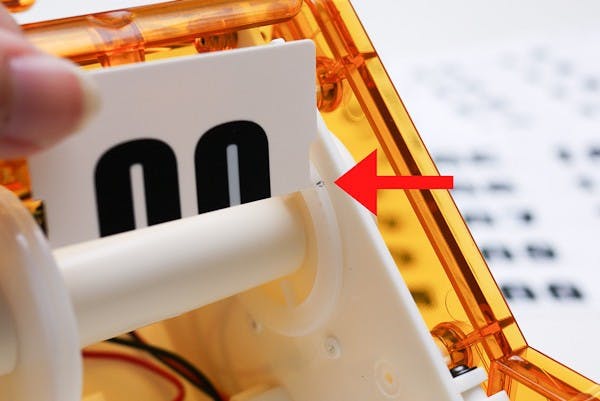

剛剛做記號的孔代表第一張安插的位置。第一張最難裝,要仔細確認裝在正確的第一個孔,還要檢查有沒有平衡,不過抓到手感後就輕鬆多了,可以邊發呆邊裝也沒關係XDD

af053657ad2675059e4f1f26cb74ef32
一直線確認無誤!

ea4ebcf66d5e582d5e520f226cc1b64c
23f260cb1fd1b9ebb9bc5ac14e4f55ac
0b5e72b62d2f88d4162533741c20e103

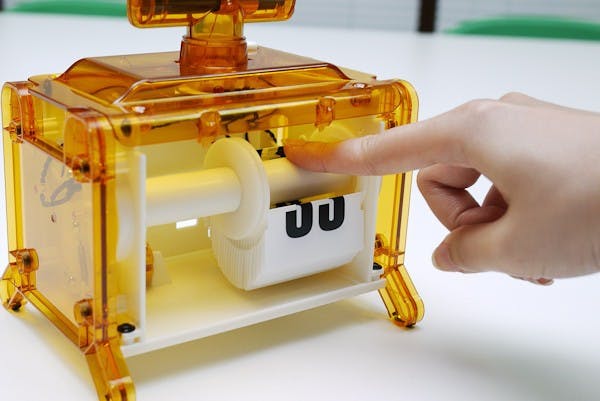

TIPS!移動滾輪時要注意力道,不要動到旁邊的滾筒(動到的話要重新裝電池再校正一次),可以像這樣用一根指頭輕輕推著滾筒讓它轉動

附上校正時的影片,真的是發出"啪搭啪搭"的聲音耶!沒聽過的人一定覺得很有新鮮感!



組裝小小心得
8b365d22ea24fff9d3c6a265a266edd8
1、電路板上的四條電線+一條銅色天線很難掌控,如果你對整理線材向來很沒輒的話,不妨直接參考說明圖的擺法,只要這樣擺就絕對不會出錯!
2、機體內所有線材都要儘量靠內,因為要留給數字卡順利轉動的空間,只要稍微卡到一點點就會整個轉動失靈,這時要補救就很累了!
3、說明書上的每個測試步驟都一定要確實執行,只是"看起來可以"是不行的,就算有點麻煩,也一定要照流程走過才可以
4、由於數字卡的插孔很小又很密集,最好在燈光明亮的地方安裝,如果眼睛不舒服就不要勉強休息一下!



註: 中文版上市,日本編輯團隊這次特別為了服務台灣讀者,重新撰寫轉換台灣時間的改造方式!
