保護電腦從好的用電品質開始 APC Back-UPS Pro 1500 不斷電系統 開箱分享

從以前我就一直跟我的讀者教育著

一台電腦什麼都可以省,但是就跟電源供應器這一項千千萬萬不能省

只要它出了問題, 最嚴重整台 "去了了" (台語) ,除此之外還有什麼可以努力的呢 ???

有的~~就是更好的供電品質~~平穩的電壓與不猛然斷電的穩定

對於這方面的要求,我想已經有人知道就是要選用俗稱 UPS 的不斷電系統

身在 IT 產業多年的狐仔,無法告訴大家哪個一定是最好的

但咱們可以就最近我所使用到的來多聊聊

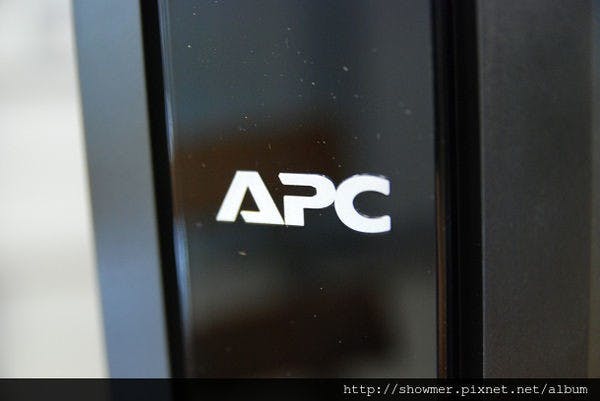

這次帶給大家看的是傳統大廠 APC 所生產的產品

佳易達-BV調焦架
銷售工業用CCD攝影鏡頭、光學鏡頭、影像擷取裝置等,另有週邊配備及中古產品!
www.besteta.com.tw
台北同學滙 社團活動場地優質選
七星級練習場地,全身鏡、環繞音響、大尺寸電視讓你自由發揮,閃耀年輕活力!
www.classefans.com
Waltz華爾滋皮鞋
2014秋冬新品上市 百貨公司周年開跑
http://www.waltzshoes.tw

在開始之前先來小小聊一下目前市場端存在的 三大類 UPS

一般來說,UPS 共分成三大類 (以下內容出處 )

1. Off-Line 離線式

平常市電走旁邊的一條路徑 (俗稱旁路) 直接供電給負載。只有停電時,才由電池提供電力。

經逆變器 換為交流電源提供給負載電力。

特色 : 1. 市電正常時,UPS對市電幾無處理而直接輸出至負載,對市電雜訊、突波衰減能力差

           2. 具轉換時間,保護性最低

           3. 結構簡單、體積小、重量輕、控制容易、低成本特性

UPS.ht2

2.On-Line 在線式

在線式UPS平常由逆變器輸出給負載電力,只有UPS故障、過載或過熱時才會轉為旁路輸出給負載。

特色 :1. 輸出至負載之電力經UPS處理,輸出電源品質最高

          2. 無轉換時間

          3. 結構複雜,成本較高

          4. 保護性最高,對市電雜訊、突波衰減能力最佳

UPS.ht3

3.Line-Interactiv 在線互動式

在線互動式UPS平常由旁路經變壓器輸出給負載,逆變器此時做為充電器。

當斷電時逆變器則將電池 能量轉為交流電輸出給負載。

特色 : 1. 具雙向性轉換器設計,UPS電池回充時間較短

           2. 具轉換時間

           3. 控制結構複雜,成本較高

           4. 保護性介於在線式與離線式UPS之間,對市電雜訊,突波衰減能力差

UPS.ht4

這次咱們要來看的 APC Back-UPS Pro 1500

是屬於上述的第三類---在線互動式

showmerDSC_0881

這部 UPS 狐狸拿來餵養了三部 工作站

到這邊一定會有人想說,為何我 "膽敢" 拿在線互動式來餵養

這部份在後面再來慢慢討論

先來看看此機的規格

擷取

在這邊一定要提醒大家的

在 UPS 的計量單位為 VA 而非大家自以為的 W

所以此部 1500VA 在理想狀態大約等同於 865W

機器的所有 OUTPUT 都背面

showmerDSC_0875

可以見到的,其所提供的插座數量相當的多且各類接口相當的多

功能各有所異,一一拉近拍拍不如來一頁說明書~~~(使用前請務必詳閱說明書 !!!)

相片 2014-11-26 17 50 04

一樣依使用說明書的編號來解說 (偷懶到頂了XD)

1. USB 資料阜:這是原廠所附的軟體 PowerChute 所要連接用的,需使用專用線

2.接地螺絲

3.佈線故障指示燈:這個燈亮起來表示線路有短路到,千萬別硬使用

4.這區在8號插座的主機進入無用電狀態時會停止供電(及使沒有市電斷電發生)

   此區僅有 AVR 穩壓功能,未能提供不斷電保護(任何電腦主機勿接)

5.此區簡單的來說就是沒有UPS功能,僅提供 AVR 能力,任何需要不斷電服務的裝置都不要接在這邊

6.所有需要 UPS+AVR 功能的裝置全部都接到這邊來

7.這邊跟 4. 一樣但是多了 UPS的能力

8.這邊就是插最重要的那台裝置,一般來說就是你裝 PowerChute 的那台

(雖然個人是完全沒裝那軟體)

9.擴充電池的插孔!這可是這一台最威猛的能力,覺得電不夠用不用重新買過~~~加裝便可!

10.這是幫同軸線防突波用的(同軸線就是目前有線電視用的那種線)

11.乙太網路防突波<<<就是網路線啦

在使用之前務必打該底部電池蓋來啟用電池(原廠預設是如圖中的未啟用狀態)

showmerDSC_0877

預設是紅色狀態...取出後將電池轉動180度使其綠色面朝上再裝入 UPS 內

showmerDSC_0878



showmerDSC_0880

 接下來使用就很簡單了

依前面的說明把要接的電子設備依對需求特性接好

(如為多電腦的話,建議將全部的主機接在有 UPS+AVR 端的插頭)

打開開關便可以開始使用

在本機一共只有三個鍵

分別為 靜音 / 電源 / 資訊切換 (尚有一些功能是使用組合鍵按法,請查閱說明書)

關於使用當下的一切數據都會顯示於下方的 LCD 中

相片 2014-11-21 13 37 30


切換顯示的資訊如影片中順序分別是

 輸入電壓 > 事件累計數量(從手動歸零後) > 斷電後 UPS 可供電多少分鐘 > 已負載 W 數

> 負載佔總電量的 % > 輸出電壓 > 電流頻率

點我前往看影片

 這些資訊都可以幫助你評估目前的用電環境與 UPS 目前的使用狀態

影片中負載環境為波動極大的工業電狀態

我在其上掛上了機房內的三部 繪圖用工作站 外加 LCD、HUB、中華電信小烏龜等

只要在其附近的所有電信一並全上

24 HR 連續運轉一個月,並將電壓反應調整到最敏感 (長按 POWER 六秒可進入設定項)

可以看到,影片中的紀錄檔顯示著這段時間來已啟動防護機制 4 次

以常規使用的標準來看的話算是頻率頗高了

在這樣的環境下如不使用此類系統對主機端進行保護的話

主機的損壞率將會大增!

到此~~~一定有人會再次提問,問何我只選用在線互動式

除了主機端未重要到完全不可停機外

以測試至今的反應看來,此 UPS 的監控偵測能力比起過去(指剛推出在線互動式時)進步太多了

線路切換的速度讓我相當的滿意(有刻意拔電源測試)

在預算有限的前提下,此部 UPS 已可輕易滿足目前保護需求

且還可以視需求再加裝外掛電池

對於小型企業機房或是工作室主機來說是相當友善且適合的選擇

當然了~~~如果您及重視自己的家用主機當然也是可以使用的

以上報告完畢
