話說去年十二月底出發到日本的前夕我發了這篇「[音響研究室] 自己的線材自己做!超簡單,你也能自己做音響電源線!」教學,原本說好從日本回來就要繼續寫下去,沒想到不小心寫了 192Khz 高取樣與日本耳機店之旅兩個議題之後,就把這個答應大家的「自己的線材自己做」單元給忘掉了!

不過沒關係,從這週開始我就要重開這個單元啦!這週先從如何使用焊槍開始,教大家如何使用焊槍與銲錫把線材、電子零件焊接上去,同時也教大家如何使用錫錫器把不小心「銲壞」的東西給救回來。我的焊接工夫磨練到現在也差不多八年了,再加上佑昇音響李老闆手把手的指導,雖不敢說台灣第一,但熟練度絕對也是夠格教學的。

如果你覺得你已經很熟練了,那就期待下週教學吧。廢話不多說,讓我們開始吧!

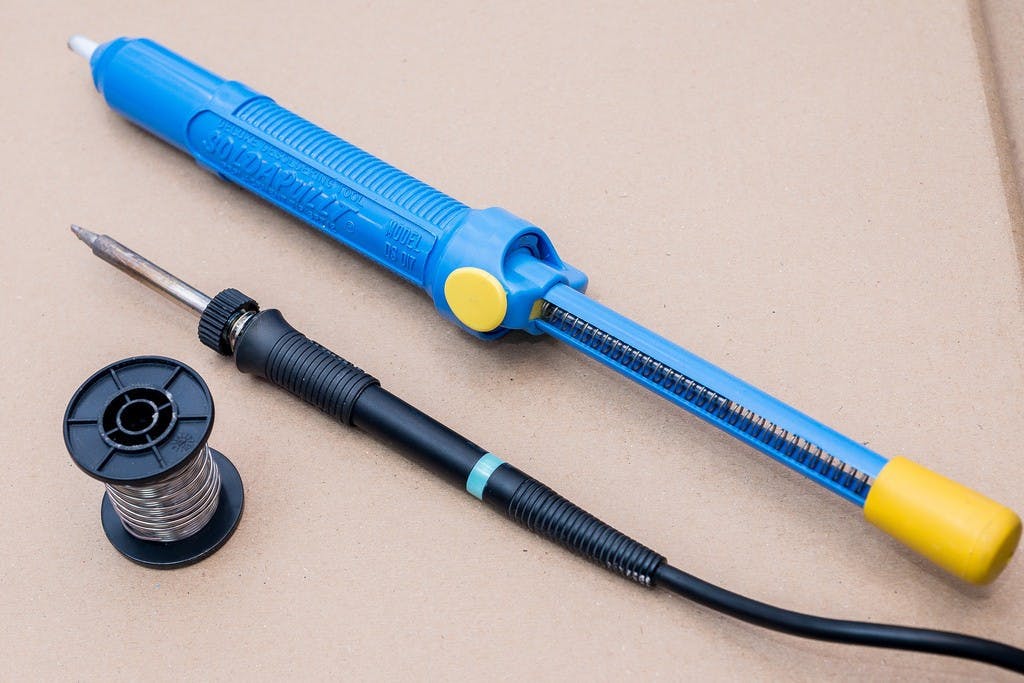

焊接我們需要準備三樣東西:銲錫、焊槍、吸錫器。銲錫是用來黏合金屬的玩意,試用錫、鉛(也有無鉛的無鉛銲錫)、銀、金、銅 ... 等金屬依照各家廠商的獨家比例配方混合而成,由於肩負著導通零件、電路板、插頭、線材之間電流的重責大任,因此不同的銲錫都會影響音響聲音表現,請依照你自己的喜好選擇合適的銲錫(怎麼選?多聽多玩囉~)

焊槍呢 ... 這就有點尷尬了,因為如果你希望能有更好的焊接品質(會影響聲音喔!),那麼價格高昂、溫度高瓦數大的溫控焊槍(也稱烙鐵)絕對是必要的工具。但動則四五千的溫控焊槍實在不是新手能一口氣花下去的價格,因此買支便宜一兩百的焊槍先練習一下會是比較好的選擇。至於吸錫器這個工具則是用來解救不小心「銲壞」的重要道具,我最後面會教大家使用。

註:高價溫控焊槍有更精準的控溫能力、更高的極限溫度、以及更快速的溫度回復速度

因為焊接線材從下週就要開始了,所以這裡就先用電路板來教大家怎麼使用銲錫與焊槍,這樣看完不僅你就學會如何操作焊槍,同時也能學會如何焊接電路板,一舉兩得哪!還可以接個家庭代工在家裡做座。

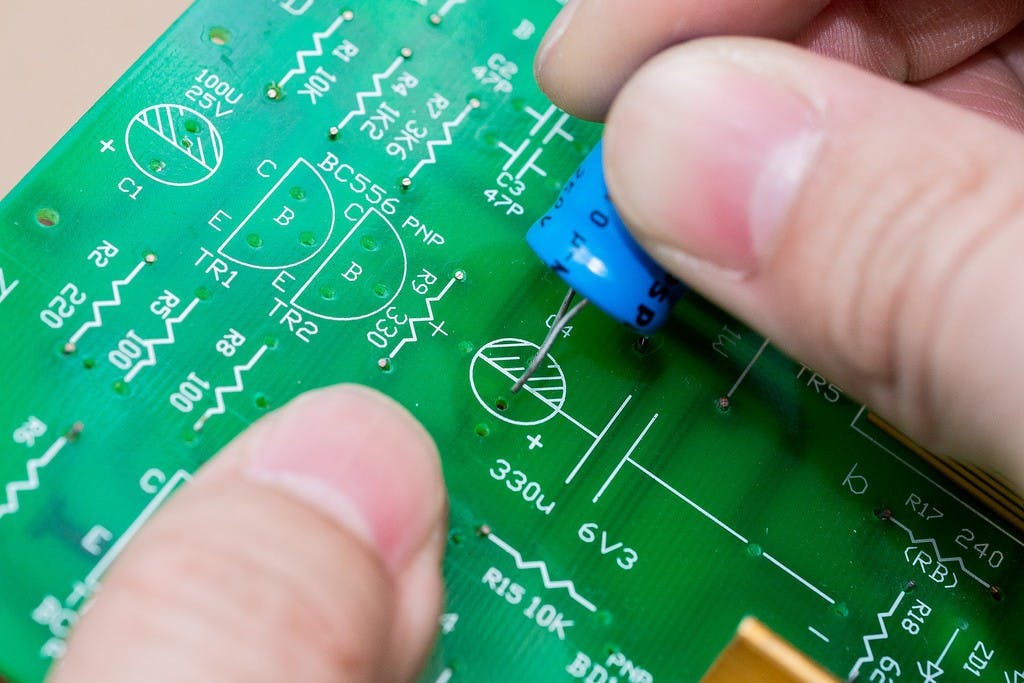

這裏要做的是把我手上的電解電容焊接到電路板上,首先請把電子零件依照電路板的孔位插進電路板!要注意的是,如果你要做的是音響電路板,那麼請不要把零件一路塞到底,這樣聲音會不好,至於為什麼不好?這裏三言兩語也說不清,反正不好就對了,原因以後再說。

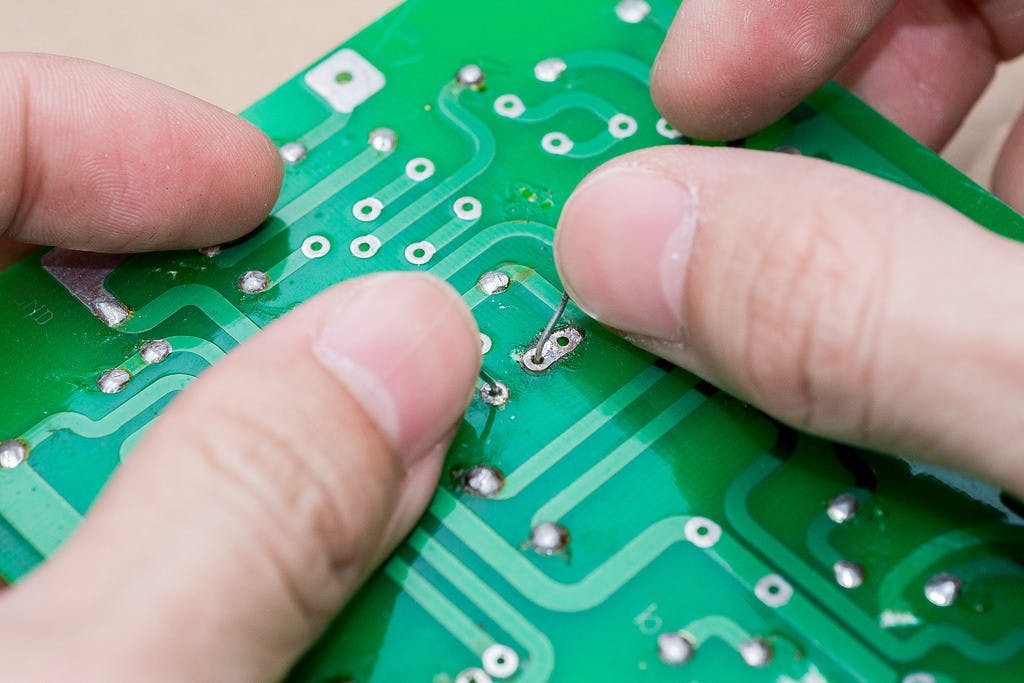

把零件插上電路板之後,先用手指輕輕按著並把電路板翻過來,再用手指輕輕的把金屬接腳稍微往兩邊扳開好讓零件能卡在電路板上,當然有些高手並不需要這麼做,但相對於那些高手高高手的焊接低手而言,我們還是扳一下吧!不然好不容易插好的零件一翻過來就掉光光,那多尷尬啊!

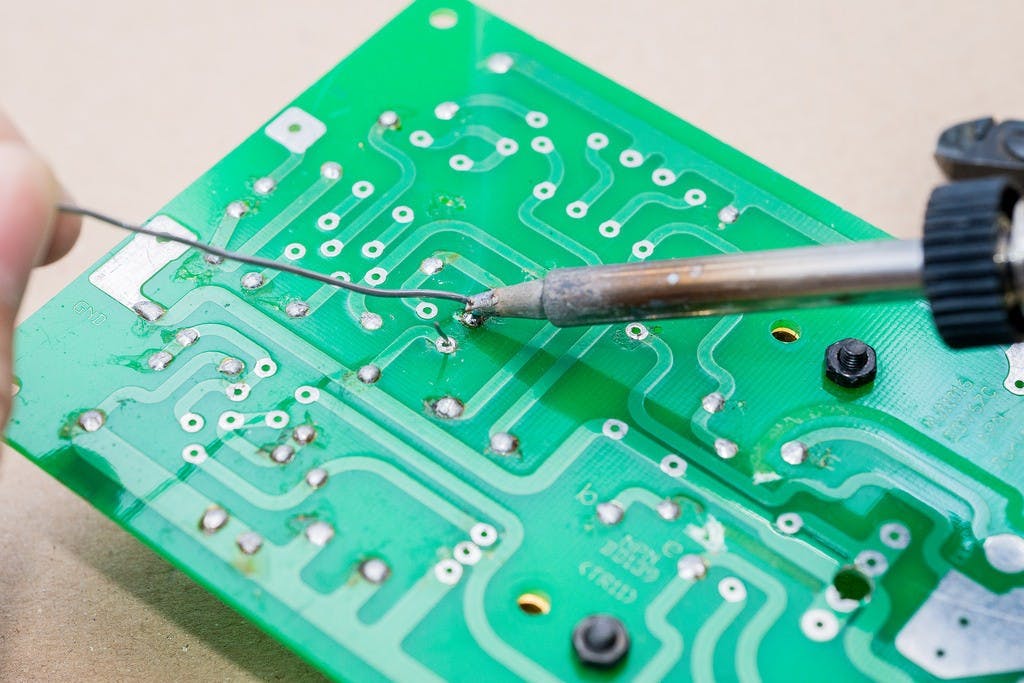

接下來就是焊接啦!焊接電路板其實要分兩步驟:先用銲錫固定、剪腳之後再修飾焊點。用銲錫固定很簡單,直接把已經完成加熱的焊槍(溫度超過三百度,請勿用手摸它)與銲錫絲同時靠上你要焊接的位置,在這裡就是電路板背面的金屬焊點(亮亮的圓圈)以及電子零件的接腳啦!碰一下確定有銲錫融化在焊點上之後就趕緊把銲錫絲拿開,並把焊槍頭留在焊點上一兩秒(視焊點大小而定),讓銲錫能充分融解。

註:從這裡開始就看不懂也沒關係,本文最下面我特別拍了影片給大家看,你可以直接跳過去觀賞

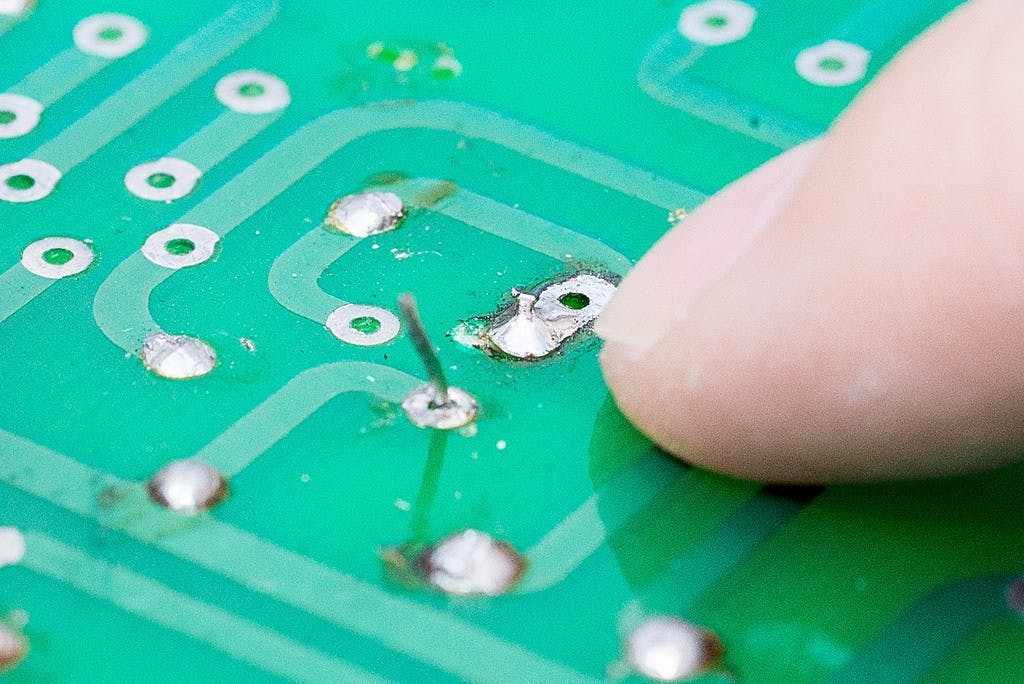

銲好之後就會長向上圖這樣,銲錫會完全服貼接腳並形成一座小山的狀態,只要你焊接的是像上圖的金屬接腳那就一定會長這樣,如果你銲完之後跟上圖不一樣,那就表示

你沒銲好!

把前面的步驟再做一次吧!

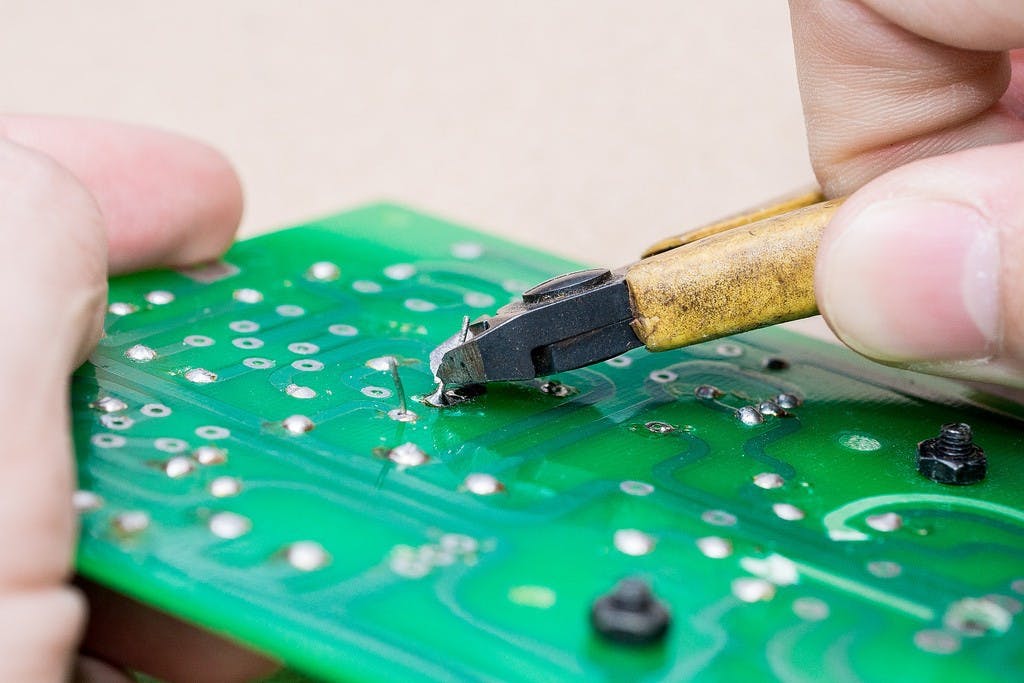

接下來就要把腳剪掉啦!請用你覺得好用的斜口鉗把多出來的金屬接腳剪斷,不過如果接腳稍微粗一點那就不太好剪,剪了也會亂噴,所以剪的時候請小心操作。

至於要剪掉多少才對呢?很多新手都會把金屬接腳剪到完全貼平電路板,但其實那樣做的話零件很快就會掉下來(因為焊點被你剪掉了嘛!)。請大概剪到比小山丘再高一些些的位置就好,這樣稍後我們在用銲錫把它埋起來就可以了。當然你要剪到山丘頂端也無妨,只是那樣等等補銲錫時不熟練的話會發生一些沒銲好、銲錫變成奇形怪狀的小問題。

不過多練習就好了,所以也不是什麼問題就是了。

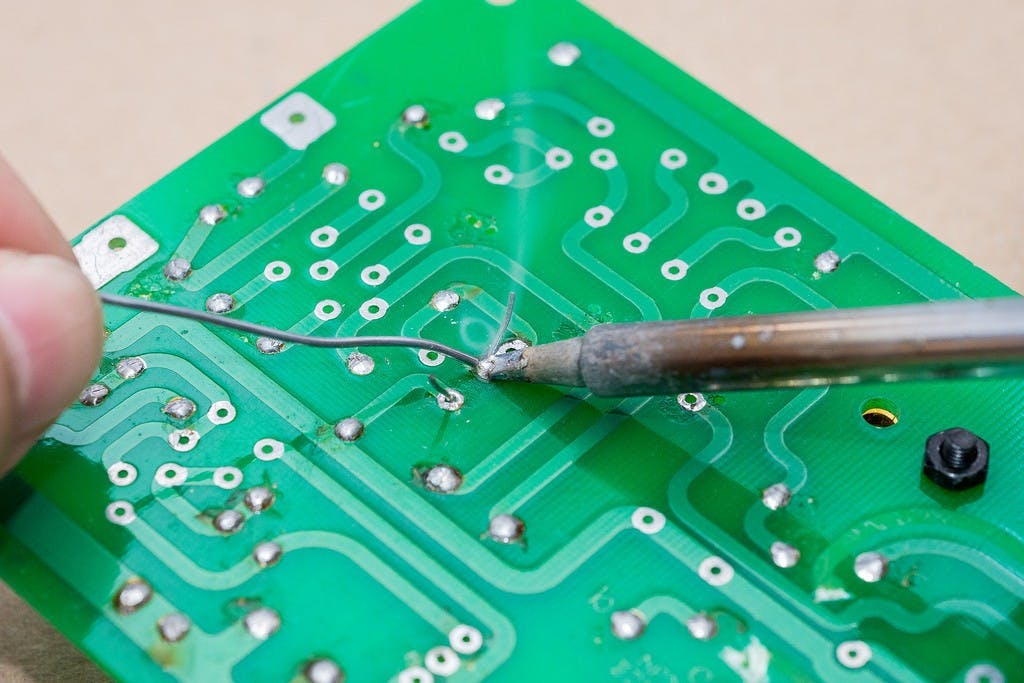

剪好腳之後,就要用銲錫把剩下的接腳埋起來並讓他變成圓形小土包啦!動作如上圖、成果如下圖:

補銲錫的動作必須一氣呵成,否則銲錫上面的松香在瞬間燒完(因為銲錫量很少)之後就會開始往你的焊槍頭黏著,就無法做出漂亮的圓弧囉!請參考下面的影片,多練習幾次你就能做得漂亮啦!至於為什麼要補銲錫呢?一來這樣看起來會比較漂亮,二來可以避免金屬接腳在長時間接觸空氣下氧化(因為你剪斷他,就算有鍍層也都被你刮掉囉),第三則是 ... 這樣聲音會比較好!留著一堆刺刺的接點聲音會比較毛躁不乾淨,解析也會比較差,不相信的話可以自己試試看。

--

銲錯救星!吸~錫~器~

所謂人有失蹄(誤),不管是高手低手都有銲錯的時候,這時候就要用吸錫器來解救啦!有些朋友會想要使用「吸錫線」這種消耗品,不過那種東西其實是用來把銲錫吃得更乾淨的,要把大量的銲錫弄掉還是用吸錫器「比較省錢」,因為吸錫器可以一直用,吸錫線一捆用完就要重買啦!

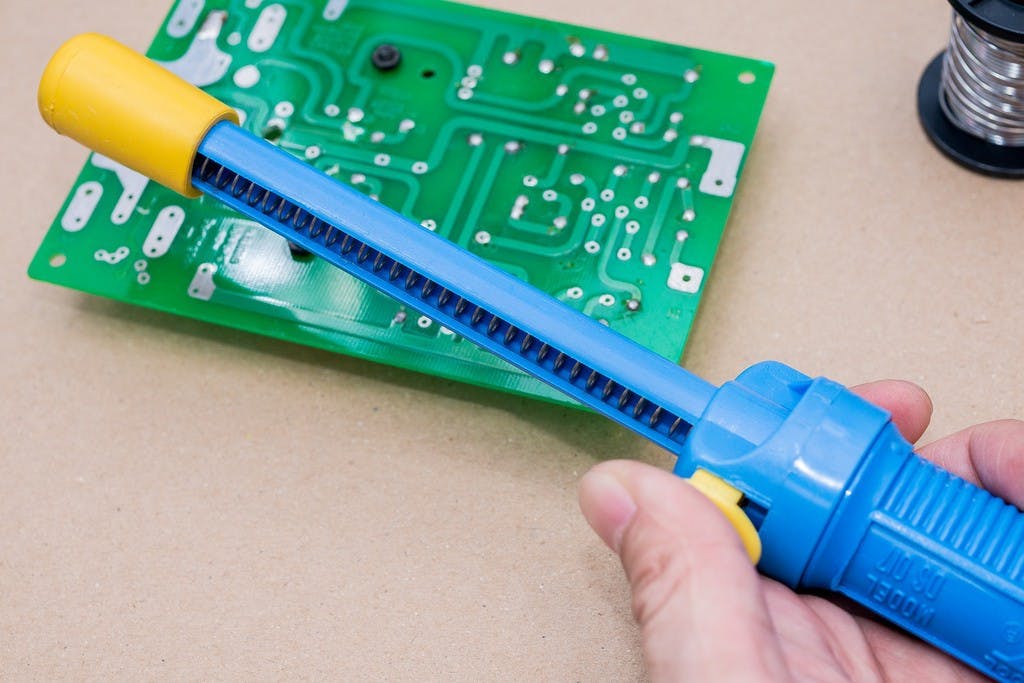

至於要怎麼用呢?很簡單,使用前先把後面的把手用力地按到底上個板機,然後再按下我姆指放的那個按鈕之後就可以擊發啦!吸錫器是利用內部的彈簧瞬間把銲錫吸到把手裡面,所以會有一些後座力把電路板彈開,因此請記得用手或任何道具把你要吸的東西壓好。如果你想要後座力低一點的吸錫器,請花更多的錢買高檔的日本製品!

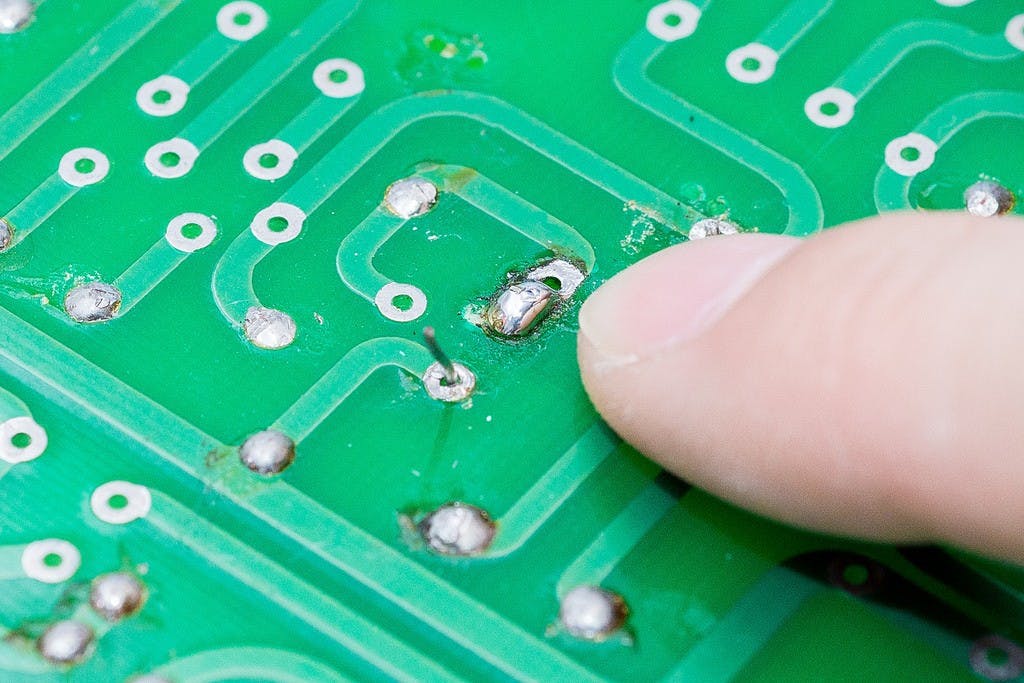

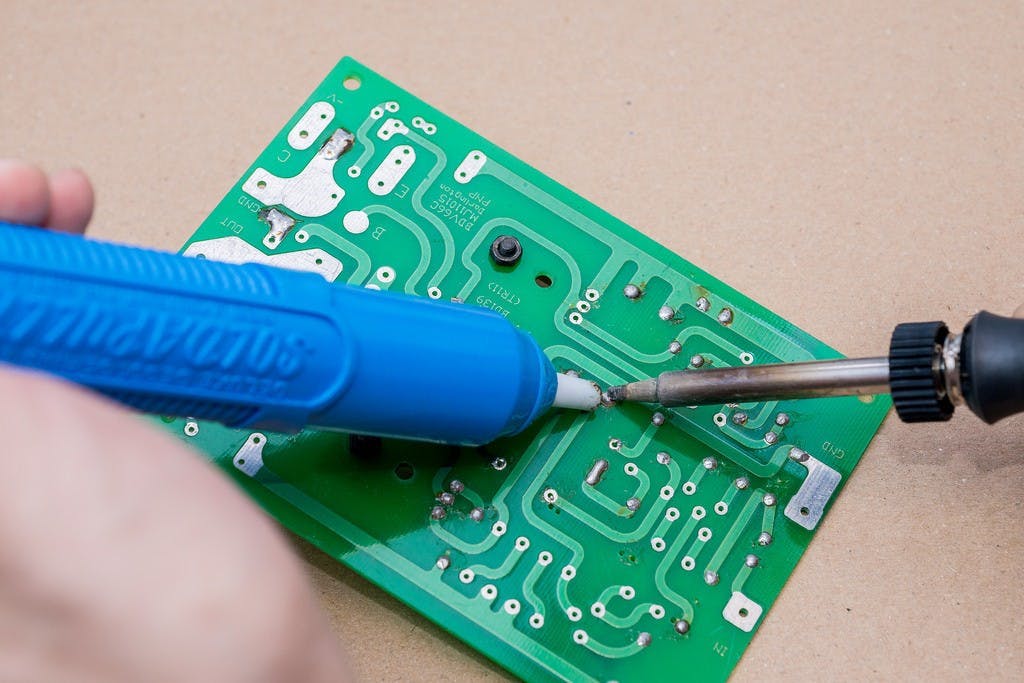

吸銲錫很簡單,首先用焊槍把銲錫給融化,接著再把吸錫器靠上去並按下按鈕,就可以把融化掉的銲錫給吸走啦!不過要注意,由於銲錫會在焊接融解之後往電路板上的小孔縫隙流進去,因此在吸銲錫前要把焊槍靠久一點(大約五到十秒),把整個洞裡面的銲錫都徹底融解才能一次吸乾淨,至於沒有吸乾淨的話 ... 請再多吸幾次囉!

另外,如果你的電路板是從老機器上拆下來的(例如老音響要換零件),那麼舊電路板上的銲錫就不是那麼容易融解,你可以先用新的銲錫依照前面焊接的步驟融解一些到舊的焊點上,再加熱個五秒左右就能讓焊點開始融解啦!就算是要拆電腦主機板也是一樣喔!

--

看完之後有沒有覺得焊接真的很簡單呢?至少我是覺得很簡單啦,只要依照上面的步驟,應該大家都能順利的完成焊接才是,唯有最後面的補銲錫步驟稍微需要一點經驗,不過基本上只要找一塊電路板把它全部銲完,你就能順利學會囉!反正這種東西就是練習再練習,只要有心人人都能學會地~下面我就把上面焊接的教學影片放上來給大家參考參考,如果看完還是有問題 ... 請留言在本文下面,我再來回答你~

--
