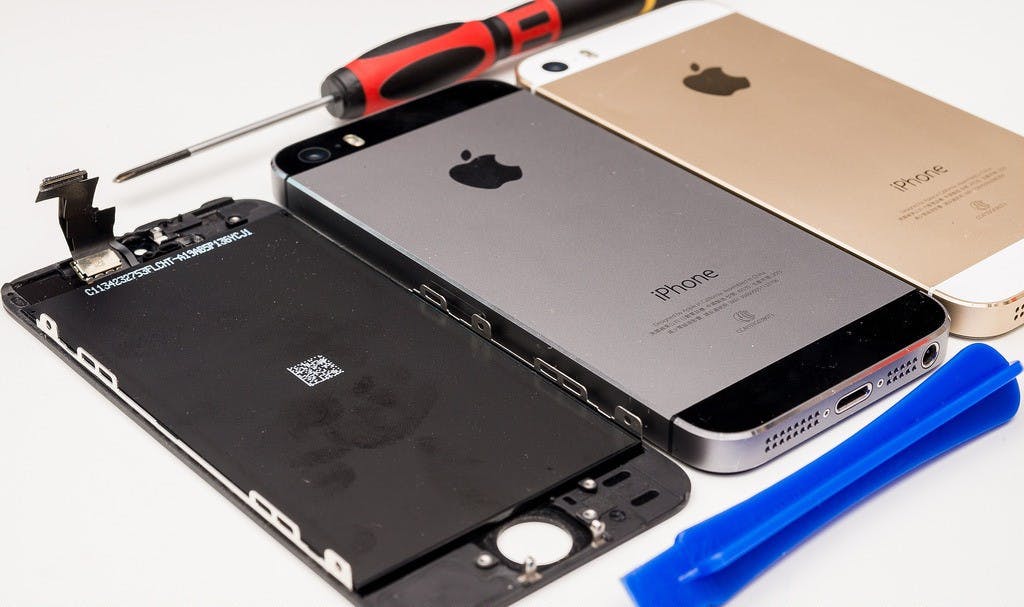

上上週教大家怎麼幫媽媽修 iPhone 4S,這週就來幫爸爸修 iPhone 5S 吧!

好吧,其實我爸爸也沒有 iPhone 5S,而且他的 iPhone 5 其實也還活得好好的。不過沒關係,為了教大家修手機,我就直接上網買一支壞掉的 iPhone 5S 回來修給大家看~所以呢,今天要教的就是比 iPhone 4 系列更容易維修的 iPhone 5/5S 啦!如果你的手機剛好電池壞掉、螢幕破掉,那麼就趕快上網訂購你所需要的 iPhone 零件,自己動手換吧~

--

上網訂購 iPhone 零件請看這篇:[蘋果急診室] 修 iPhone 買不到零件?網路大神讓你光買零件就能「組出一支 iPhone」!

修理 iPhone 4S 請看這篇:[蘋果急診室] 媽媽的 iPhone 4S 壞了?網路買零件自己換,輕鬆換新再戰三年!

--

想知道更多蘋果的大小事以及蘋果的使用秘訣嗎?

請幫「陳寗說科技」粉絲團按個讚:https://www.facebook.com/chenning.wowdigi

--

74e9e7179aba93d354719a7fff9e1bb7

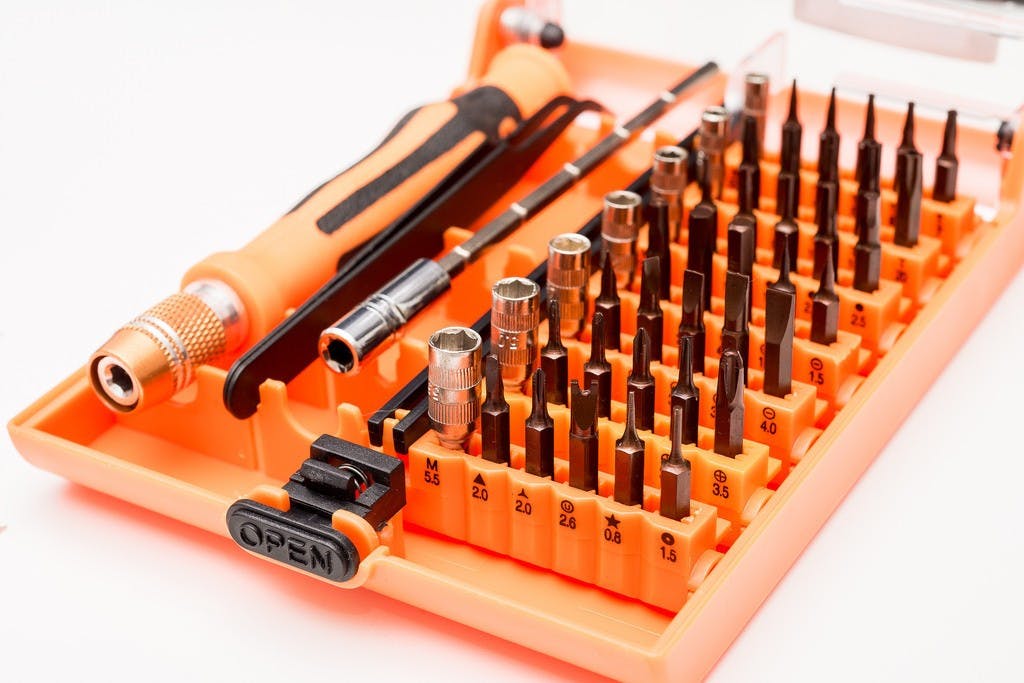

先前說過,如果你在淘寶上購買 iPhone 零件,那麼店家一般都會附給你全套的拆機工具。不過如果你在台灣買,那麼店家基本上都不會那麼佛心的!因此如果你打算在台灣買,那麼你可以到電子材料行、或是五金行購買如上圖這樣的精密起子組回來使用,一般來說像上圖這組大該是在三百到四百元之間。不過如果你有計畫要開 iPhone 5 以後的手機,那麼記得要買如上圖這種有五角星型起子(最前排右邊數過來第二支)的組合喔!(五角星型 0.8

那麼接下來就跟先前一樣,依照步驟看圖說故事囉~

f2d93778773607f172d39fa3f1b999ec

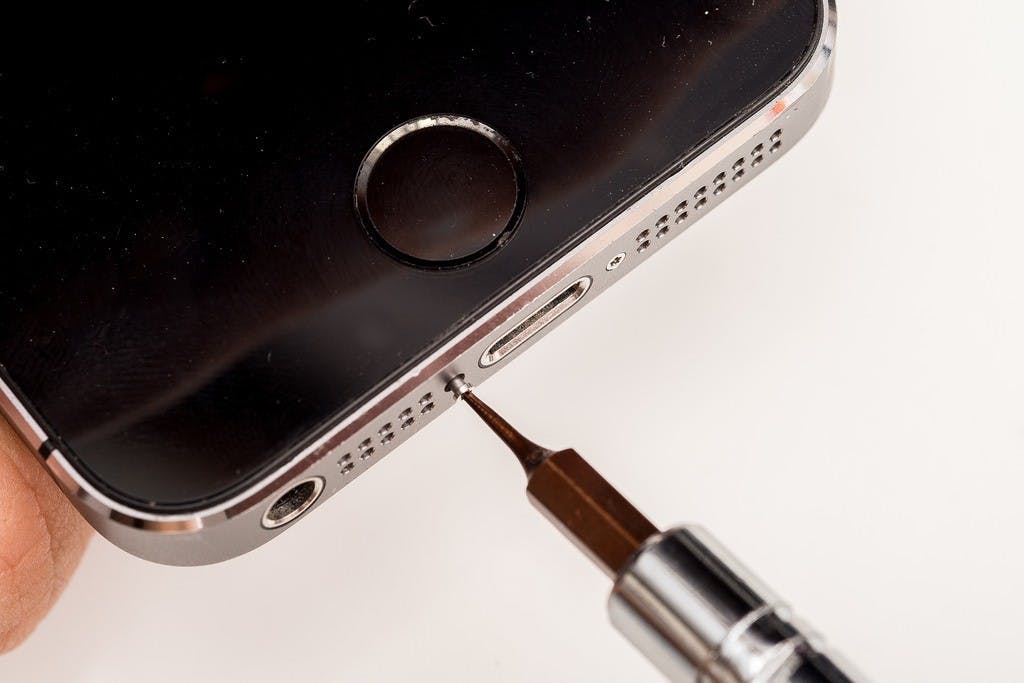

1. 首先把 iPhone 底部的兩顆螺絲卸下來,用的起子是「五角星型 0.8」。工具選用請參考前一段文字說明。

baa15a5a8020770fe3cba332d7814489

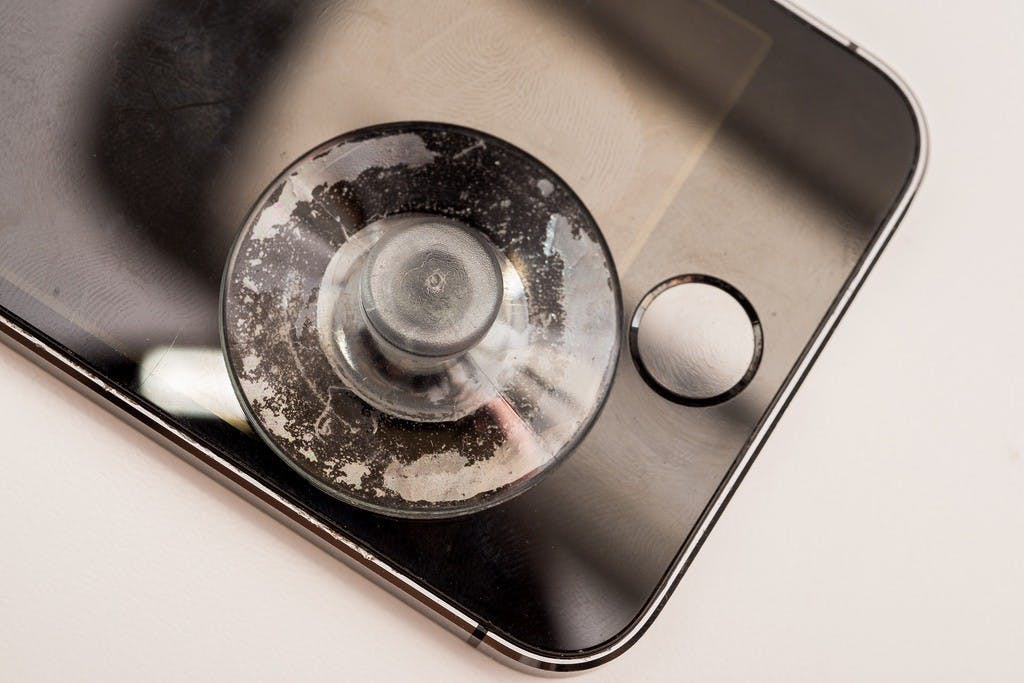

2. 接下來你需要用到「吸盤」。吸盤不用太大,一般布娃娃掛在玻璃窗上的那種就可以了!請把吸盤吸在 Home 鍵的左邊,如果你螢幕左邊破掉那就吸在右邊。

但請不要吸在 iPhone 頂部,那樣很難拆。

621a01a743e988c4ca899857bda59bd4

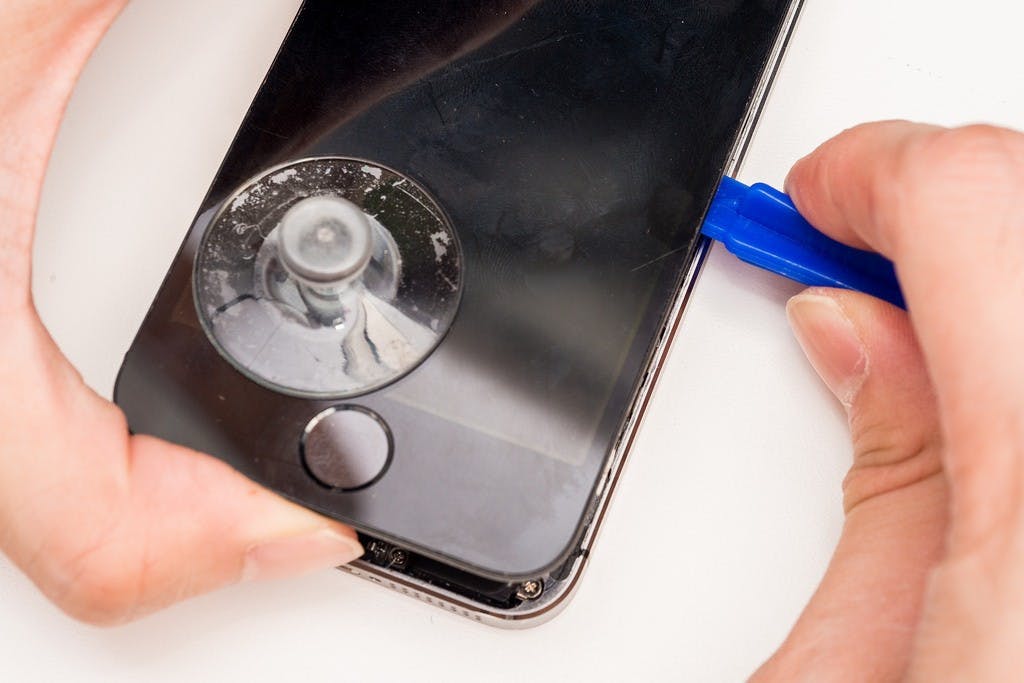

3. 接著用力的握住吸盤並往上拔,你就會看到螢幕被你「用力」的抬起來(要非常用力)。接著再用前篇文章介紹過的拆裝棒塞進抬起螢幕後出現的空隙裡,沒有拆裝棒用美工刀、小刀片代替也行,別割到手就好。

052b291ea32b3fbd8419e74db1d35810

4. 插進縫隙之後輕輕地旋轉刀片或拆裝棒,你會很明顯感受到「吧噠」的拆卸感。接著再沿著手機把整圈的卡榫都撬開,不過請撬開就好,別急著把螢幕整片拿起來!

因為後面還有排線,你要是直接拿起來就大勢去矣。

1c9a1f3d0bd1d5f2fcbc3e702a831b17

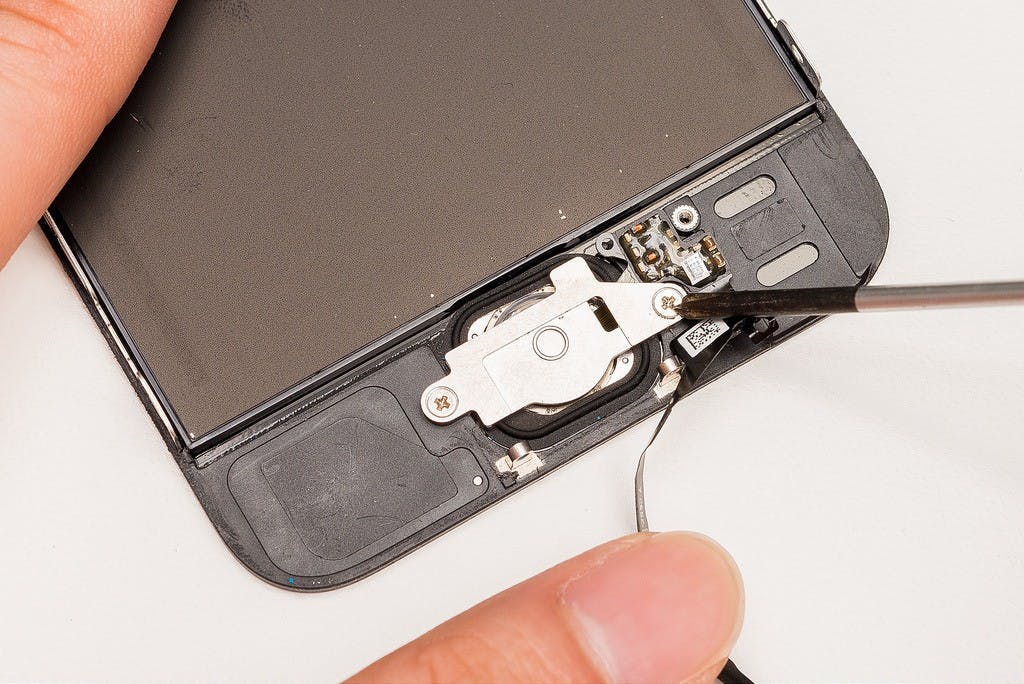

5. 輕輕地抬起螢幕後會看到這條小排線,用一字起子頂上圖指著的那個小卡榫把這塊金屬片撬起來。

為什麼說千萬不可以直接把螢幕整塊拆掉?因為 iPhone 5S 的 Home 鍵包含指紋辨識模組 Touch ID,因此有上圖中間的那條排線連著螢幕與主機板。而 Touch ID 是綁主機板的!也就是一塊 Touch ID 模組只能搭配一片主機板使用,你要是把這排線玩壞,那你就 ... 順便換一塊主機板吧~

如果你拆的是 iPhone 5 請直接跳到步驟 7,因為 iPhone 5 沒有這條排線

841547aeeb6ce512614a686140ea9ea3

6. 撬開金屬片後會看到上圖的小排線頭,用一字起子或是拆裝棒把它拔起來。

92b2ca2568153c5c2315d4ed6b08799f

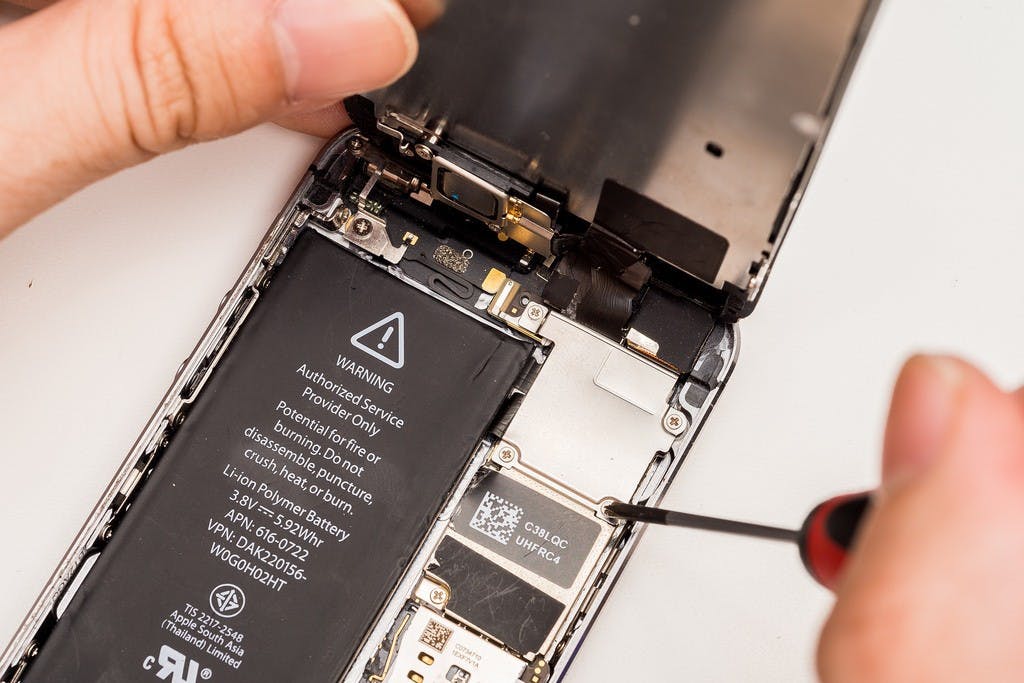

7. 拔起來之後就可以把螢幕像筆電那樣「掀」起來。掀開之後就可以看到 iPhone 頂部那邊有好幾條排線連著,這時候請打開上圖起子指著的那塊金屬板,共有四個螺絲。

add4bb008958c323596727f5c9bd67bf

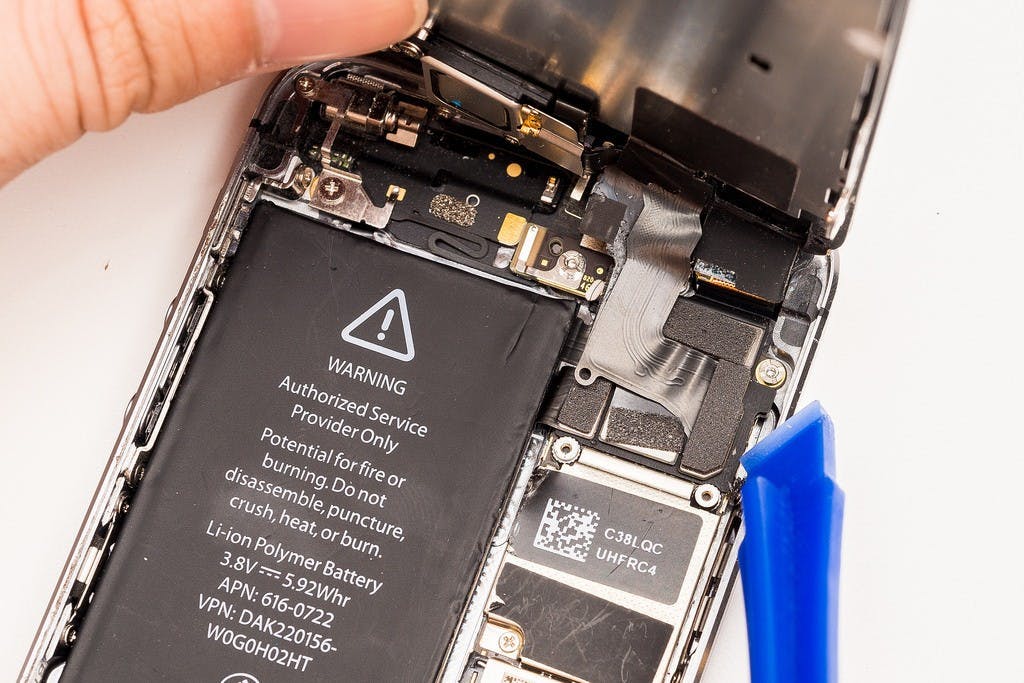

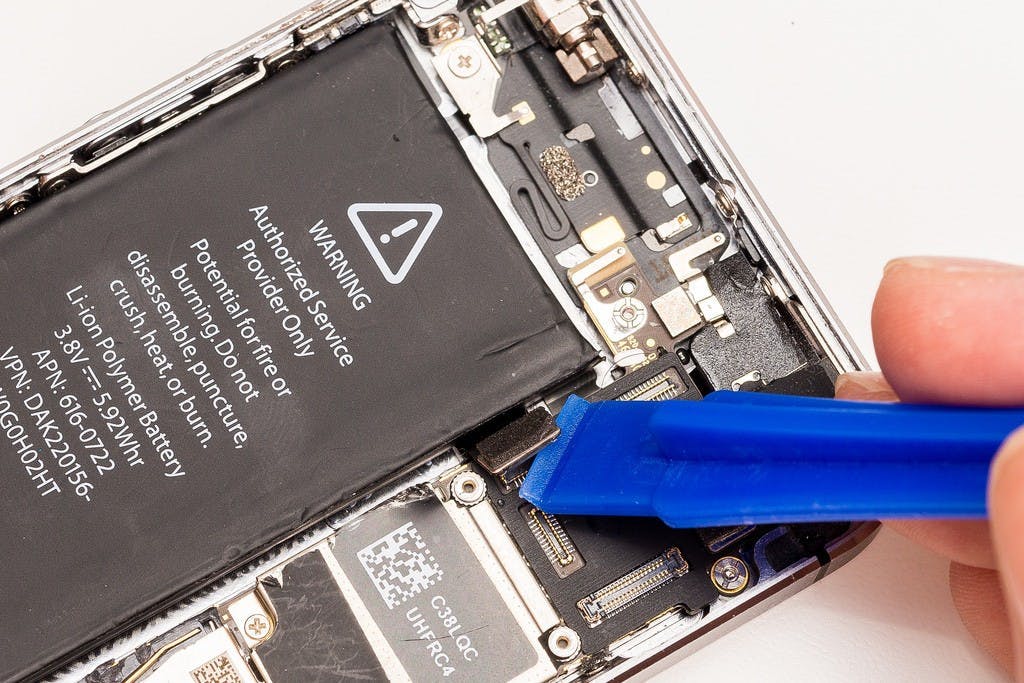

8. 打開之後用拆裝棒輕輕的把金屬片底下的排線通通拔起來,螢幕部分有三條、電池一條。

737666489742c6fe37fe4610012b8953

9. 如果你要換電池的話,請把這個排線拆起來,只是換螢幕的話就別管他。

c237e1f67f5655ea5ec74f779372c25e

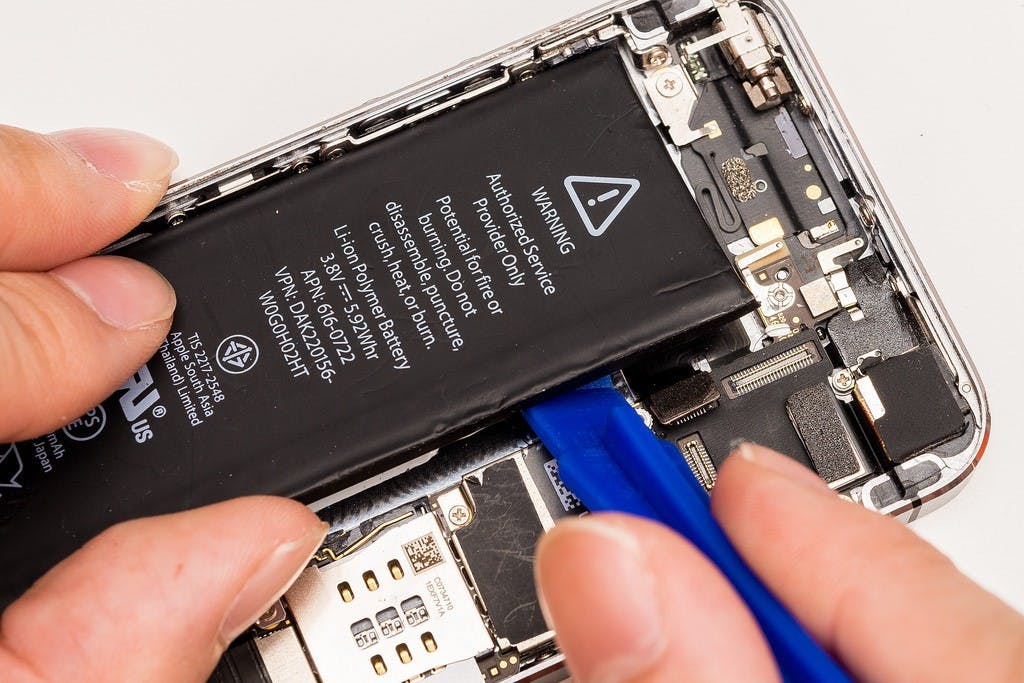

10. 拆掉排線之後就可以把電池整個撬起來了,如果只換電池的話做到這個步驟就可以把剛剛拆掉的東西裝回去收工~

690638e184a4c44766e5952eebce0ecd

一般網路上賣的 iPhone 5/5S 螢幕有兩種:「帶配件」與「不帶配件」。兩種的差異在於螢幕面板上有沒有包含聽筒、前鏡頭等零件,當然價格上也有差異。如果你買的是「帶配件」的版本,那麼直接跳到步驟 19. 把 Touch ID 換過來就可以把螢幕裝回去收工;如果你買的是「不帶配件」,那麼就請繼續跟我做下去。

11.  把螢幕聽筒位置的兩個螺絲拆掉,並把金屬片拿起來。

64826e213240c4fe227886723d5e80f6

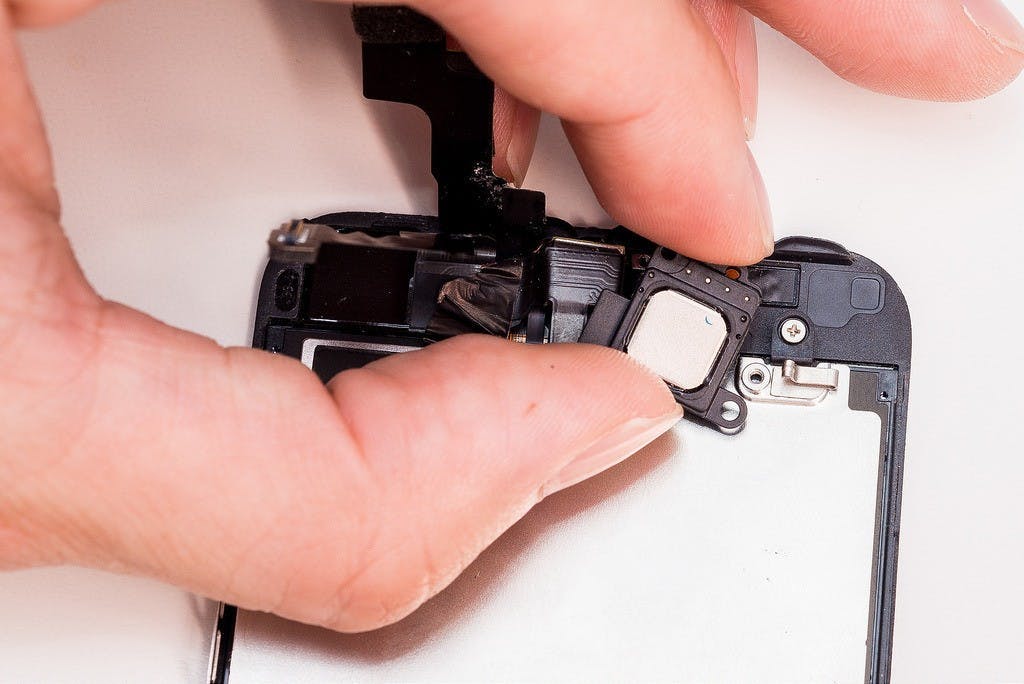

12. 拿起來之後把聽筒放到一邊去,有可能會有一點黏黏的,不過直接拔起來是沒有關係的!

bf888ddc2abc7ebe3731c52caf866c56

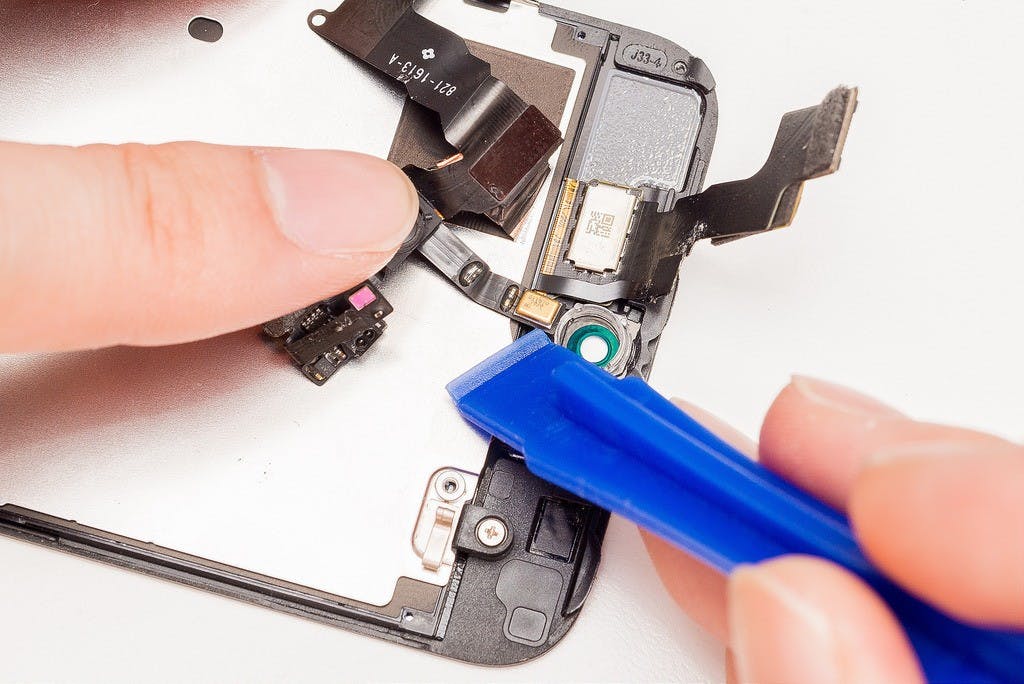

13. 用拆裝棒或小刀片輕輕的把這個塑膠片撬起來,他有點軟而且容易折到,請小心操作。

3103356d1ce21cc16c082b2e8e3331d1

14. 拆起塑膠片之後,再把上圖中間這個金色的東西也用小工具撬起來,別硬扯!

ae1e661b5591b2450fbb012bdf060ee7

15. 排線部分完成之後,再用十字起子把這顆螺絲拆掉。

1c4b31502b57e38a793816b3843436ff

16. 在螢幕周圍的支架上共有四顆像上圖這樣的螺絲,用十字起子把他們通通拆掉

fca62aab8d1a0282a3fcb72fa9fbcc09

17. 拆完之後最後還要拆掉在 Home 鍵旁邊的這顆螺絲,一樣用十字起子拆掉。

a627fc4bbb263b7b6199be2eedfe2307

18. 拆開步驟 15~17 的六顆螺絲之後,這片金屬片就可以整片拆下來了!拆下來之後你可以先把它裝到你的新螢幕面板上,裝的方法 ... 就跟你拆的方法一樣,只是反過來操作。

0398c2d2c133fc439f71c8d7d2dd5ad9

19. 接下來就是拆 Touch ID 啦!基於安全,蘋果把 Touch ID 設計成必須與主機板配對的形式,因此如果你把它拆壞就只能連主機板一起換囉!首先把上圖中的兩個螺絲拆掉。

70849db9557d83cd093481d503bdc316

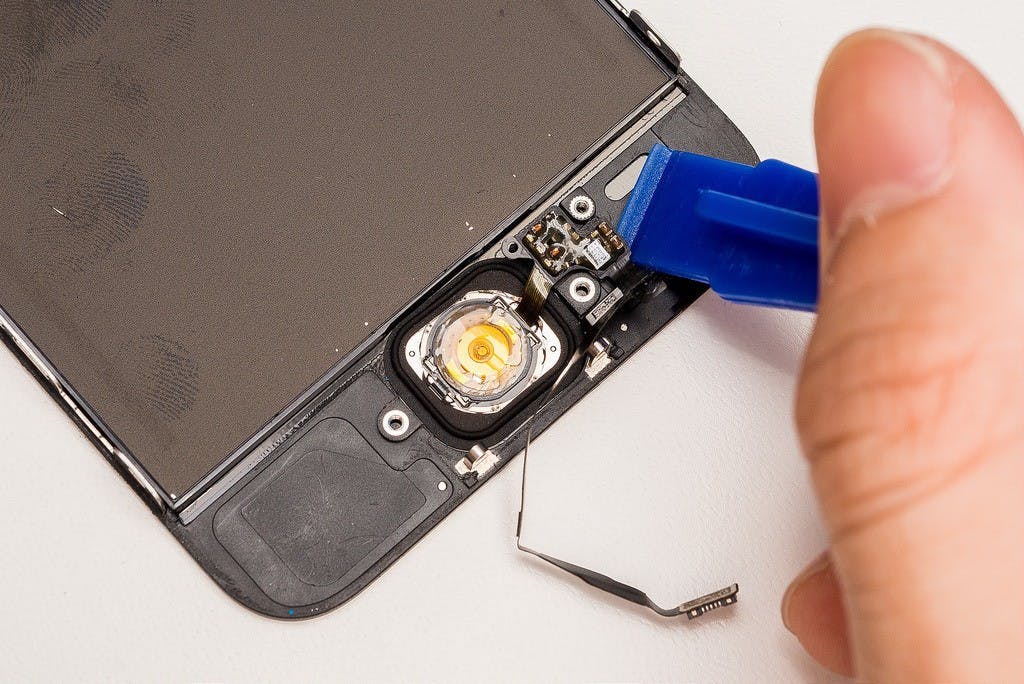

20. 拆掉螺絲之後把黏在旁邊的小零件小排線通通拔起來,請「輕輕」處理,別硬扯。

2f2f33e7e741f52279c56053b71c649e

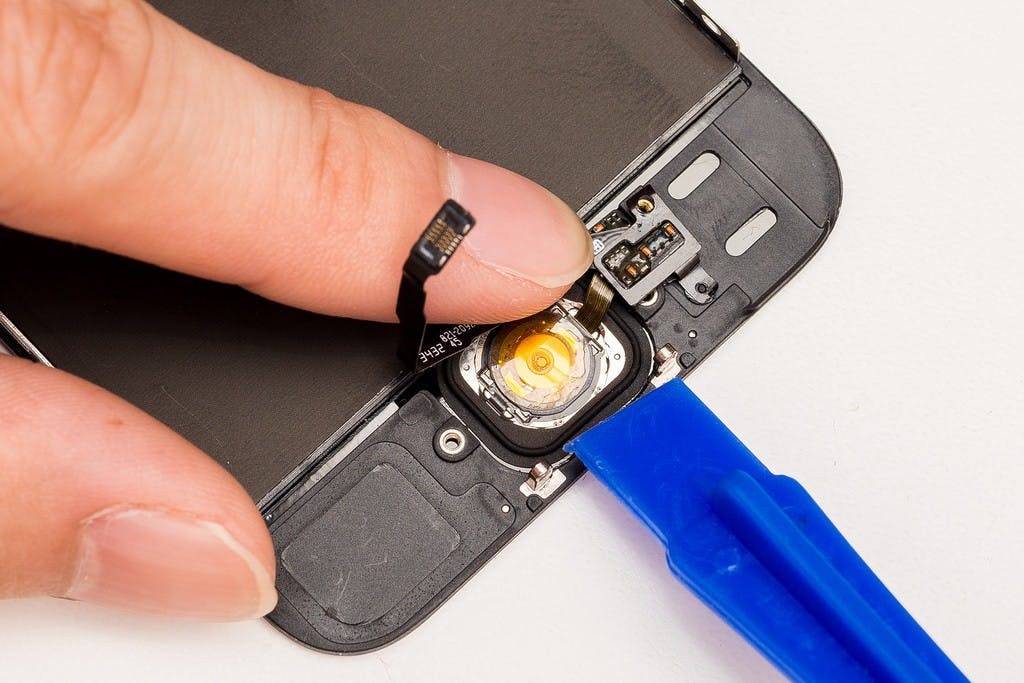

21. 接著用你的手指從螢幕的另一側把 Touch ID(Home 鍵)頂下來,由於他的四周有雙面膠固定,因此有一點黏黏的,請小心處理別硬頂。

e4c1c166be0ec4823f09a08721c4886e

22. 拿起來就像這樣,如果你拿起來的樣子跟我拿起來的樣子不一樣(少了零件什麼的),那就大勢不妙了 ... 因為被你拆壞啦!

a78412236254a4a69b425809a5f18809

23. 接下來就是把剛剛拆下的所有零件裝到另外一塊面板上,不過這裡有兩點要注意,第一個是 Home 鍵要按好並在整個組件鎖好之後按按看,因為沒裝好的話會變得很卡很難按。

26c7df36250b32f1bb2dc292c9fb696e

24. 聽筒位置的零件在每一個排線上都有一個小小零件,像是感光器、聽筒偵測等等,每一個小零件都有各自的置放插槽,請一個一個把他們放進去,別硬塞。

51e03ef933494f40192103ee01da4286

25. 如果是 iPhone 5S,最後別忘了把 Touch ID 的排線接上去並把最開始拆掉的金屬片卡回去,因為 iPhone 5S 還滿難打開的,因此一次就把所有東西裝好會比較好!

26. 把剛剛拆下來的所有東西依照步驟逆著裝回去,就可以收工了!螢幕放上去的把四周的卡榫通通按進去(會發出喀搭的聲響),再把底部的螺絲鎖上。

--

維修 iPhone 5/5S 的難度比 iPhone 4 系列簡單許多,除非你要把整支手機的外殼都換掉,不然最常維修的螢幕、Home 鍵、電池基本上都能在十分鐘內搞定。下一次的維修單元將是蘋果的大傢伙:iMac!我將教大家拆開舊版(就是比較厚的版本,薄機器不好拆也不建議自己拆)iMac 自己更換硬碟、把光碟機換成第二顆硬碟、以及自己做 Fusion Drive 等等,敬請期待!

--
