[蘋果急診室] 別讓一代經典輕易退休!末代小白 MacBook 雙硬碟升級重生記

by 陳寗
2015.07.02 09:02AM
16464

其實幫 MacBook Pro 換雙硬碟我先前就寫過了:[蘋果急診室] SSD 太小硬碟又太慢!MacBook Pro 輕鬆升級雙硬碟解決「速度容量不兩全」難題!

再寫一次的原因有二:第一是先前有人嗆我說「又不是每一台 MacBook 的做法都一樣」,所以我今天就再拆一台 MacBook 來讓大家看看「其實作法真的都差不多」;第二則是今天拆的這台是蘋果最後一代小白 MacBook,從這台停產以後蘋果就沒有再生產塑膠外殼的電腦。至於為什麼說小白是經典呢?因為白色的 MaciPod 與 iMac G4 一同引領白色風潮之後就一直是 2000 ~ 2009 年之間的工業設計領頭羊之一,一大堆有的沒的科技產品都紛紛推出純白色的產品,像是國產筆電的「雪天使(有人記得他嗎?)」就是很好的例子。

隨著 iBook G4、MacBook、iMac 等白色塑膠電腦,在過渡到鋁合金 CNC 的全系列 Mac,算是蘋果設計的一大轉變。而這台 2009 年末代 MacBook 在老大哥 MacBook Pro 一體成型鋁合金外殼的影響下,同樣以「一體成型」的方式打造圓弧形的外殼(原先的小白比較方正),只是把鋁合金改成塑膠以降低成本。較為低廉的售價也讓這台 MacBook 掛在教育商店上作為「教育用低價蘋果電腦」販賣了很長一段時間才被下架並以現在唯一擁有光碟機的 13 吋 MacBook Pro (非 Retina)取代。

--

想知道更多蘋果的大小事以及蘋果的使用秘訣嗎?

請幫「陳寗說科技」粉絲團按個讚:https://www.facebook.com/chenning.wowdigi

--

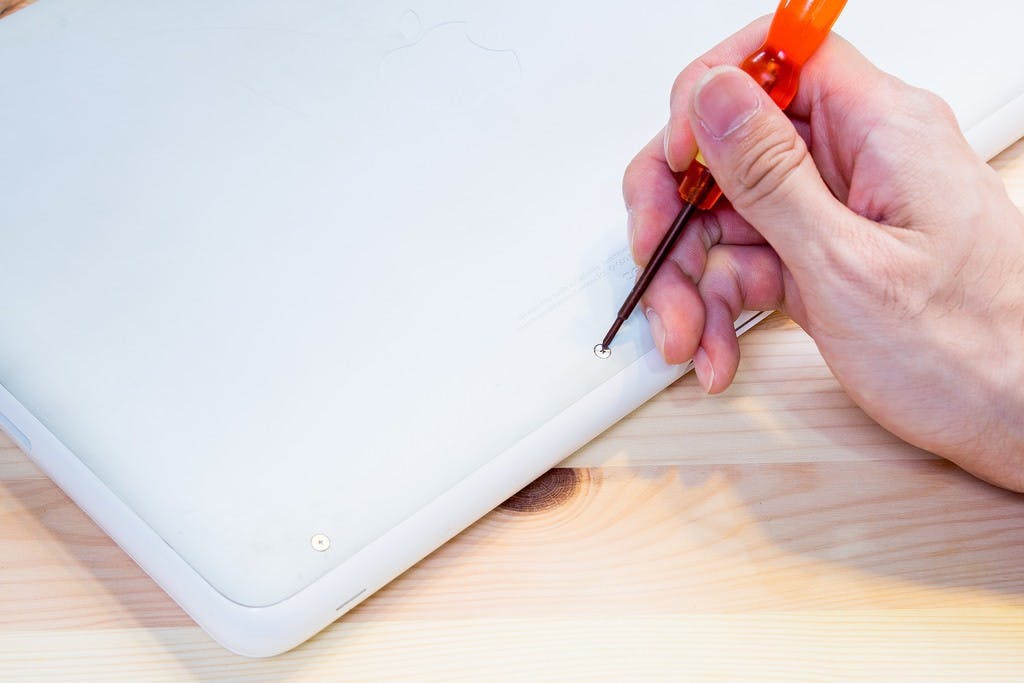

拆開小白的方法就跟其他 MacBook Pro 一樣簡單,都只要把底蓋的螺絲通通卸下來就可以輕鬆把蓋子開啟了。

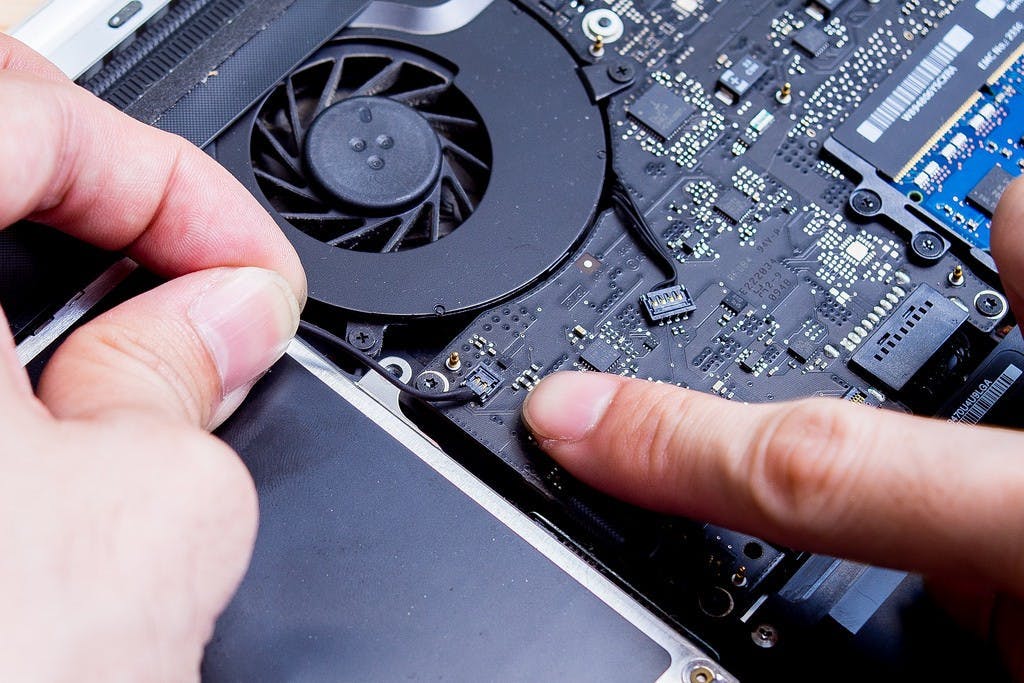

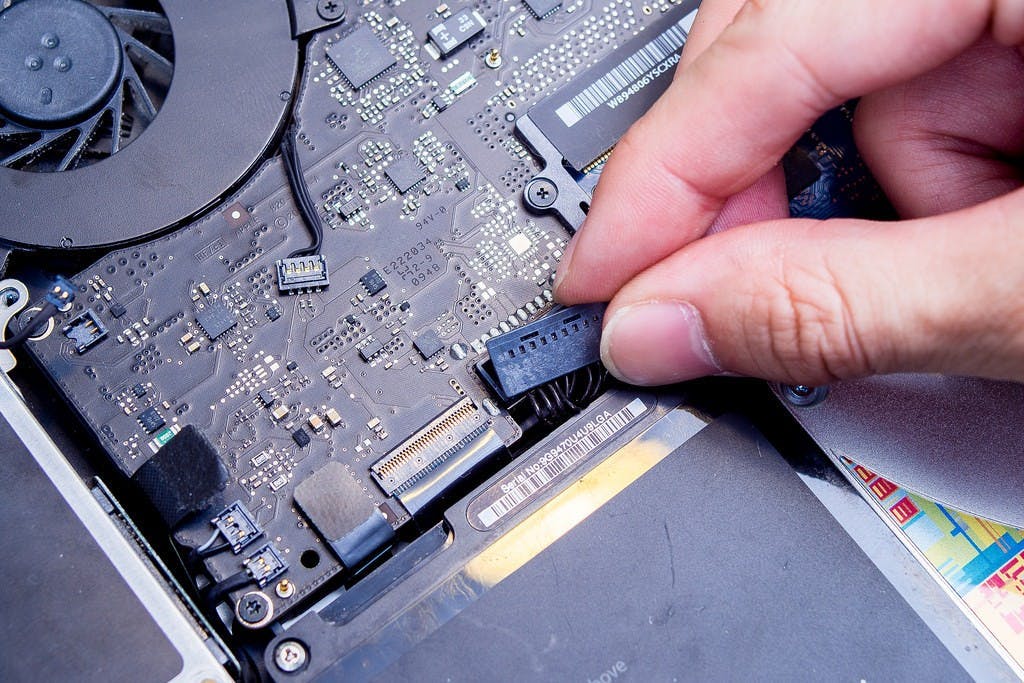

開啟蓋子之後,我們依照慣例先將電腦斷電(請記得先把電腦關機!)。斷電的方法很簡單,把電池的排線拆掉就可以了!所有 MacBook 系列電腦的電池排線其實都長得差不多,你看到最靠近電池(那個大黑塊)、插頭最大、線最粗的就是電池排線了,請直接把他拔起來讓電腦斷電吧!

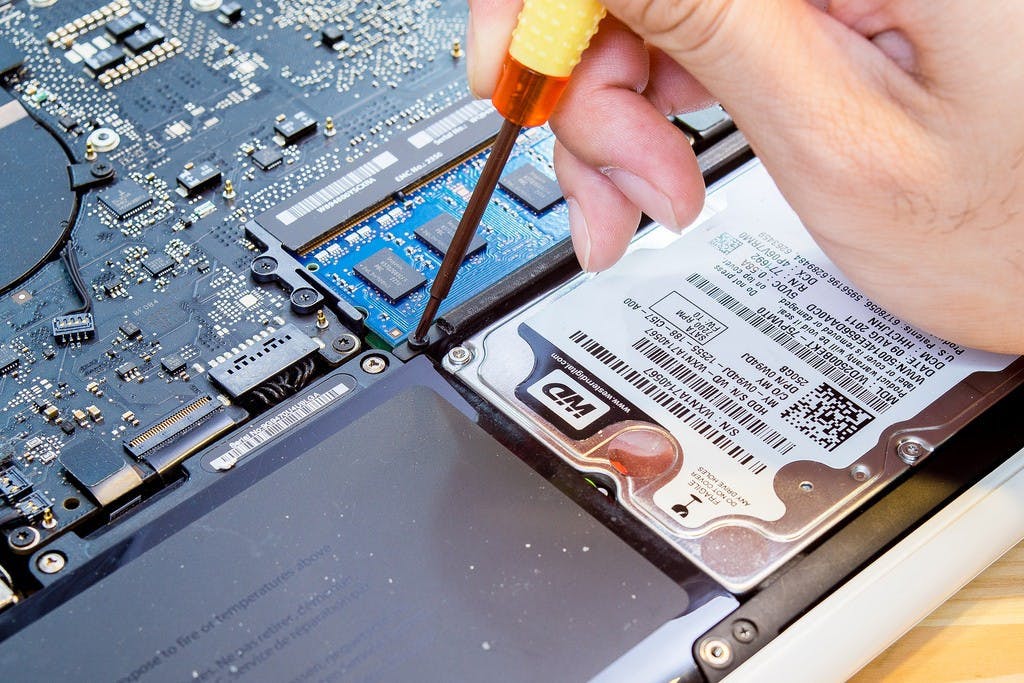

斷電之後就可以拆硬碟了!用十字起子把硬碟旁邊的固定架拆掉就可以把硬碟拿起,不過就跟先前的 MacBook Pro 一樣,只要拆掉一邊的支架就可以順利拆掉硬碟,並不需要拆令靠近電腦邊緣的支架。

這個支架的螺絲是無法轉起來的,所以請不要白費力氣。把支架上的兩顆螺絲都轉鬆之後就可以把支架拿起來了,請把支架放到一邊收好。

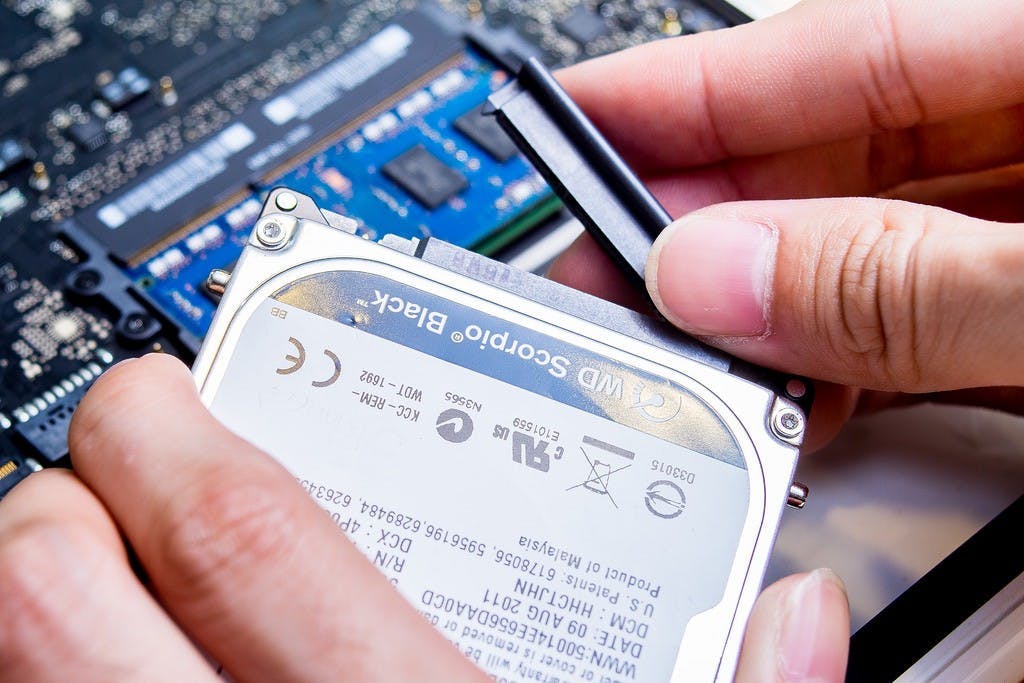

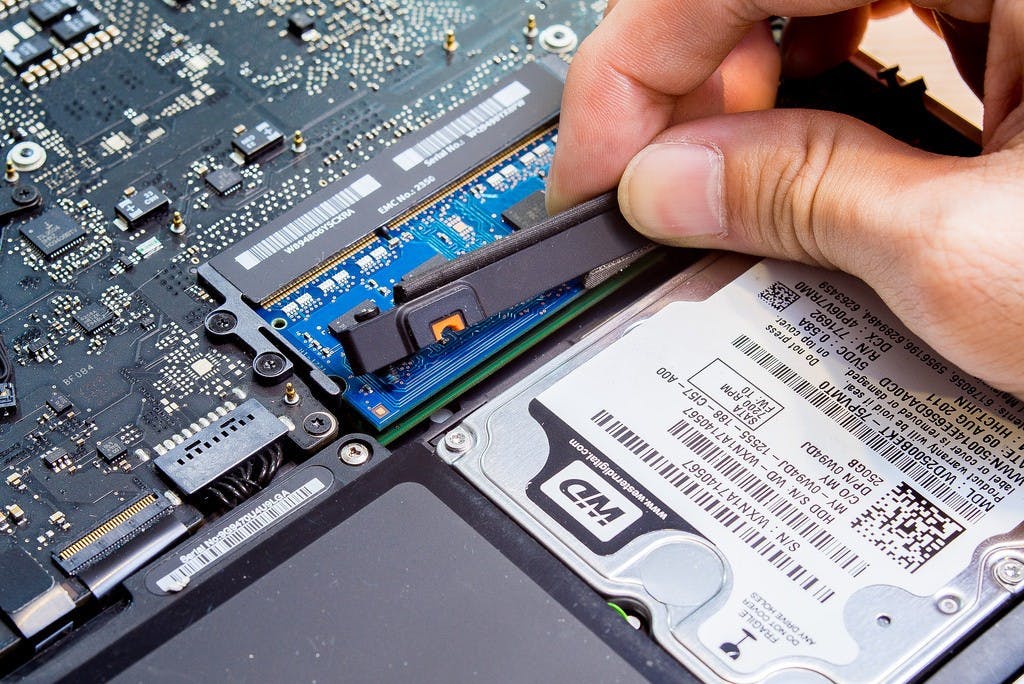

拿掉支架之後硬碟就可以直接用手拿起,不過請不要急急忙忙的就把硬碟硬扯起來,要是把排線給扯斷就 GG 思密達了。請輕輕的把裝在硬碟屁股上的 SATA 排線拔起來,才可以把硬碟拿離開電腦。

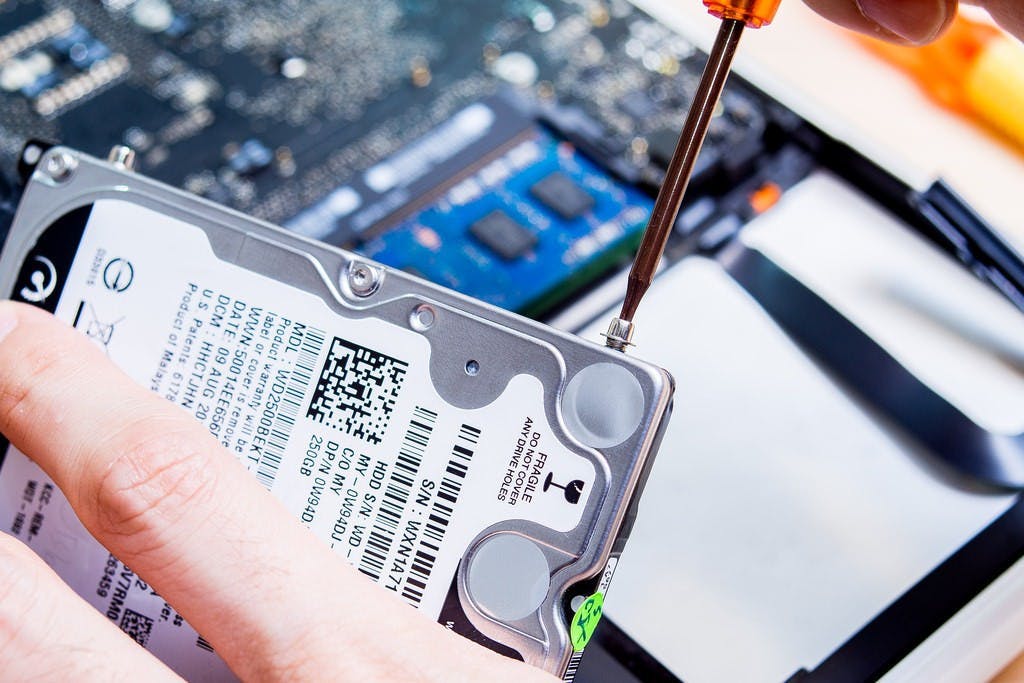

硬碟完全拿起來之後不要急著把它丟到一邊,記得先用六角螺絲起子把硬碟上的四顆螺絲轉起來(如上圖)。如果你沒有六角起子也沒關係,直接用老虎鉗夾著這四顆螺絲轉起來就可以了,畢竟這四顆螺絲也只是用來固定硬碟而已,並不是什麼很精密的東西,因此不要夾太用力把它夾凹就可以了。

--

至於固態硬碟 SSD 的部分呢 ... 請直接從上面這個步驟開始往回做,就是把四顆螺絲鎖到 SSD 上、把 SATA 排線插上 ... 就可以完成了。不過請不要心急,我們還要把大容量的傳統硬碟裝到光碟機那邊,所以請繼續看下去:

MacBook 拆光碟機比較麻煩一些,因為他在出風口那邊多了一道固定的塑膠條(我猜是因為塑膠外殼比較軟所以比較麻煩),因此步驟會多一些,請仔細看囉~在拆光碟機之前,必須先把周邊相連、或是可能卡住的排線通通拆掉,這樣才不會在拆光碟機的時候把排線給弄斷了。

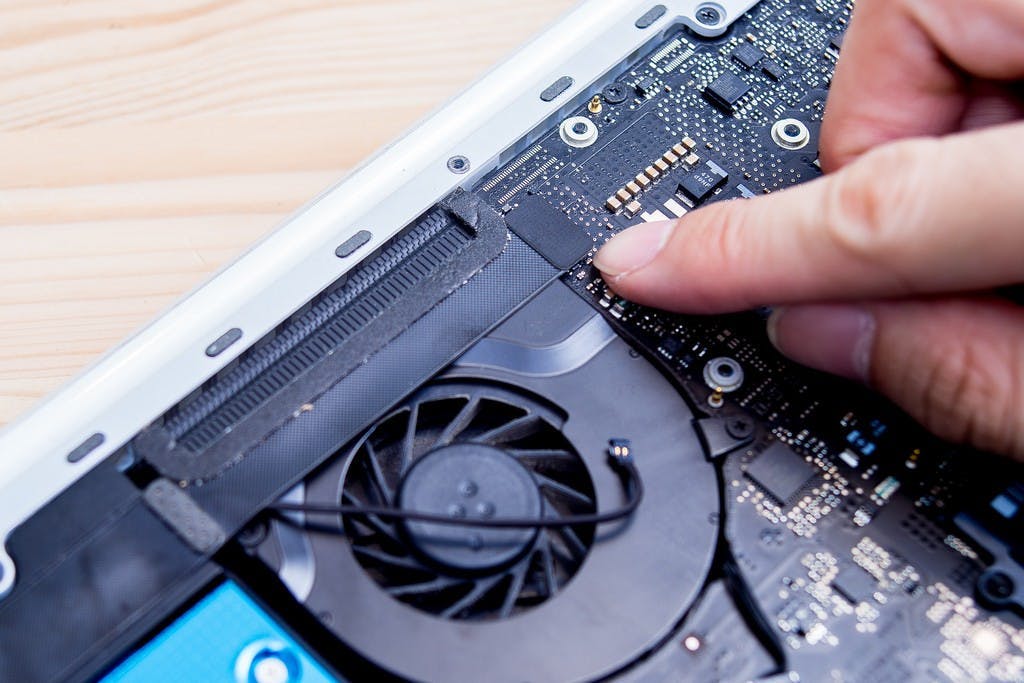

上圖這個排線是光碟機的 SATA 線,請優先把它拔起來,因為稍後在挪動光碟機的時候都會動到它,先拔起來以策安全。

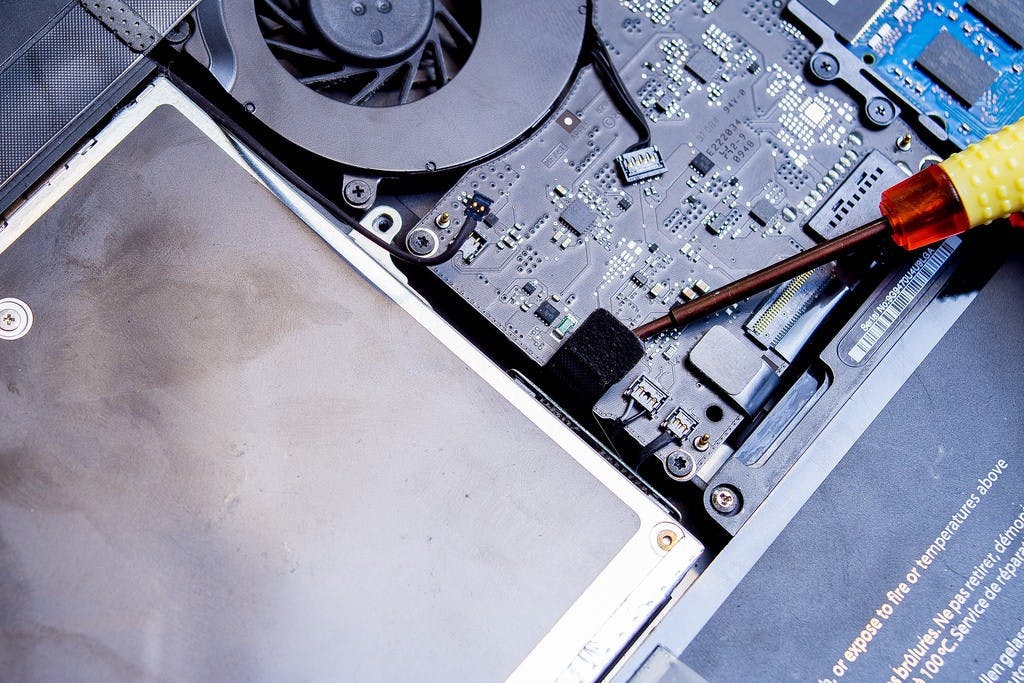

接著要把這些 Wifi 天線、藍牙天線等等的排線給拆起來,稍後這整條排線都會被掀起來,所以現在就先拆掉它吧!

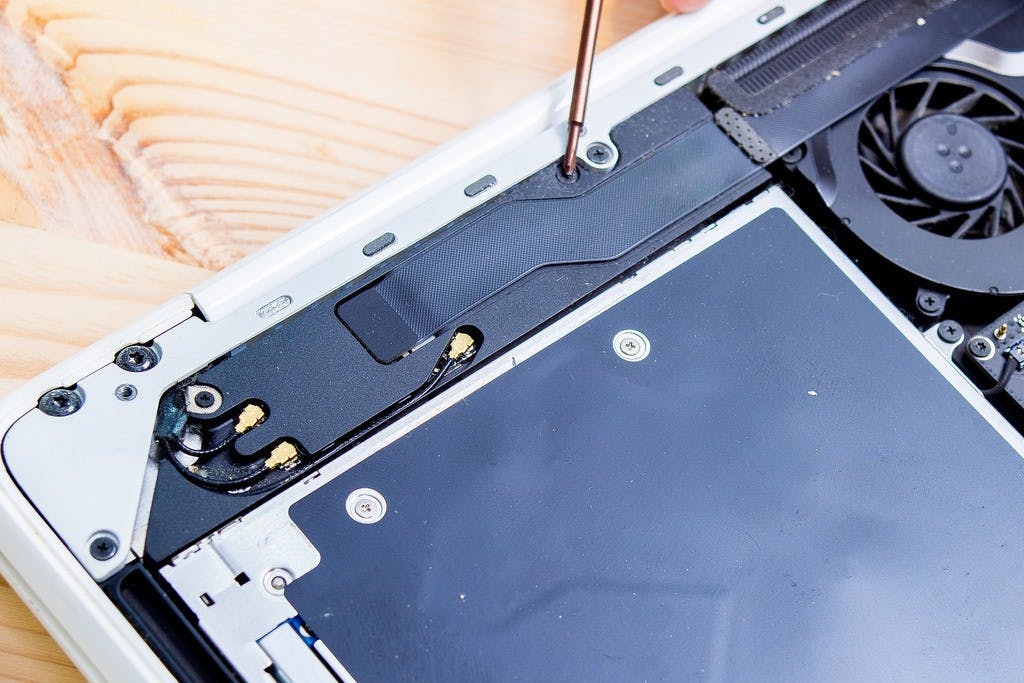

剛剛拆的那條排線後面連著的事一整排的塑膠片,剛好蓋在光碟機旁邊的凹槽上。因此先把這塊黑色塑膠片上的螺絲通通卸下來,至於前端的金色端子不用管他,讓他接著就好(因為拆下來很難塞回去)。

再留就是把剛剛我說的那塊塑膠固定條(同時也是出風口)卸下來啦!這裏要用到的是六角星形的螺絲起子以及十字起子,把上圖這條灰色塑膠條上的螺絲通通卸下來。

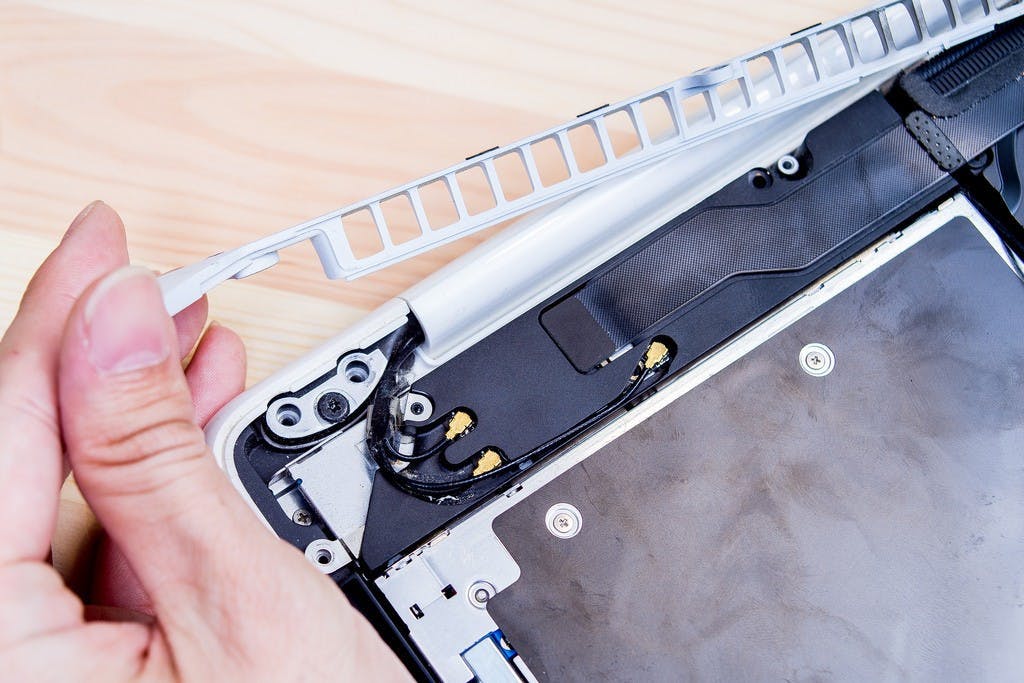

螺絲通通拆掉之後就可以把塑膠條拿起來啦!再次提醒,蘋果的東西如果拿不起來一定是你角度不對,請不要硬拆!

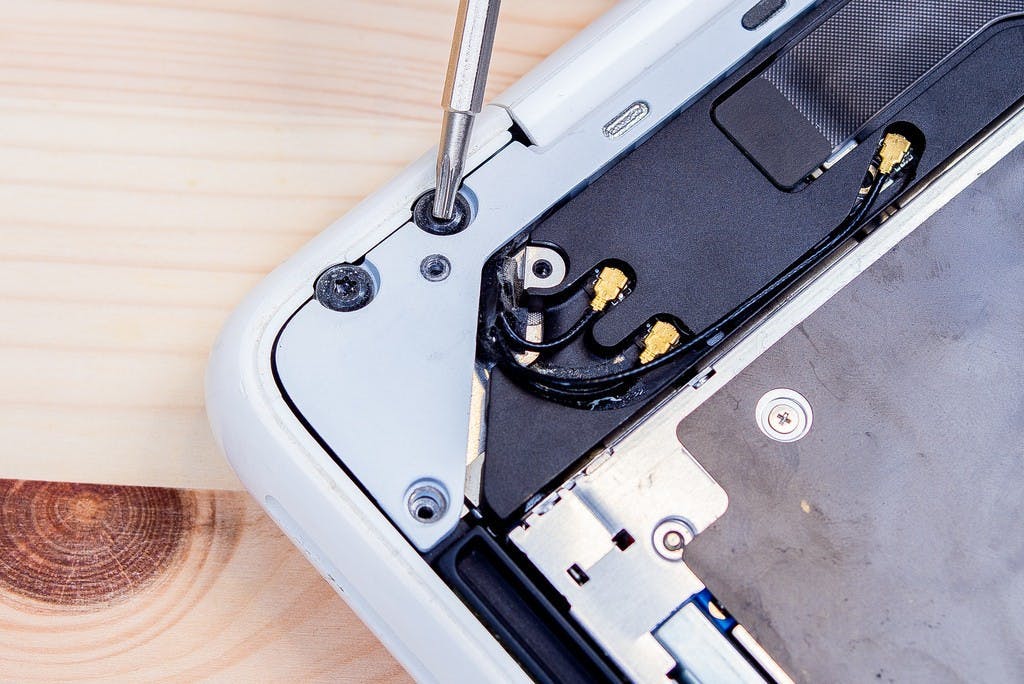

拿起出風口塑膠條之後有個隱藏的螺絲得卸下來,位置就在上圖螺絲起子戳進去的地方,必須用十字起子把它轉起來。

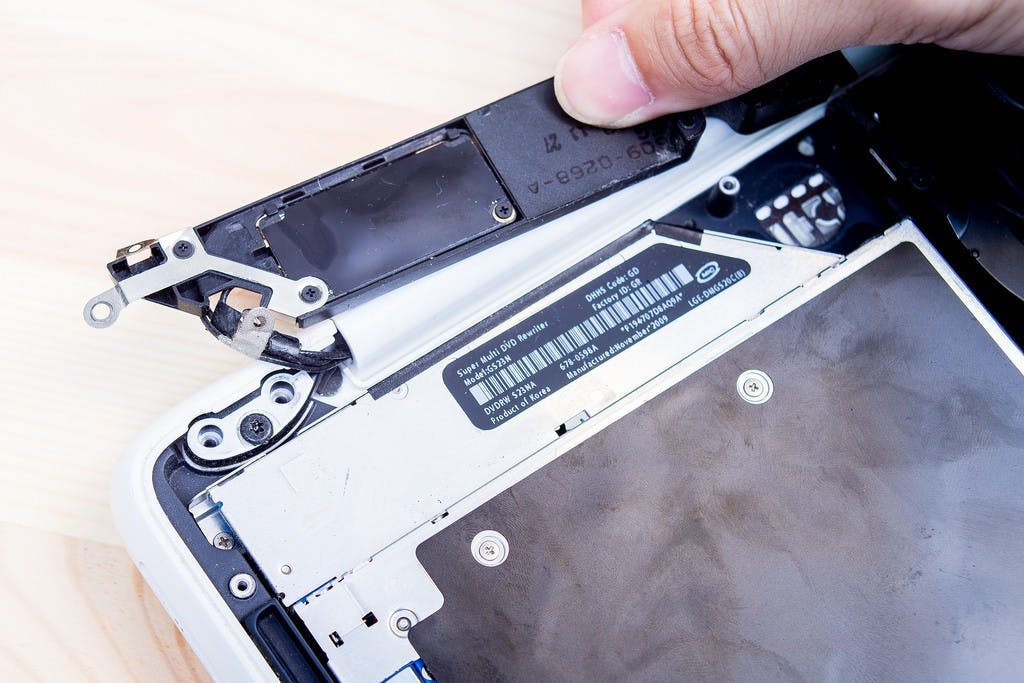

轉掉那顆螺絲之後就可以把包含一堆天線、端子的塑膠板掀起來了!不過因為上面還連著一大堆線,所以請不要太用力的翻動,把它掀到可以把光碟機拿起來的程度就可以了。

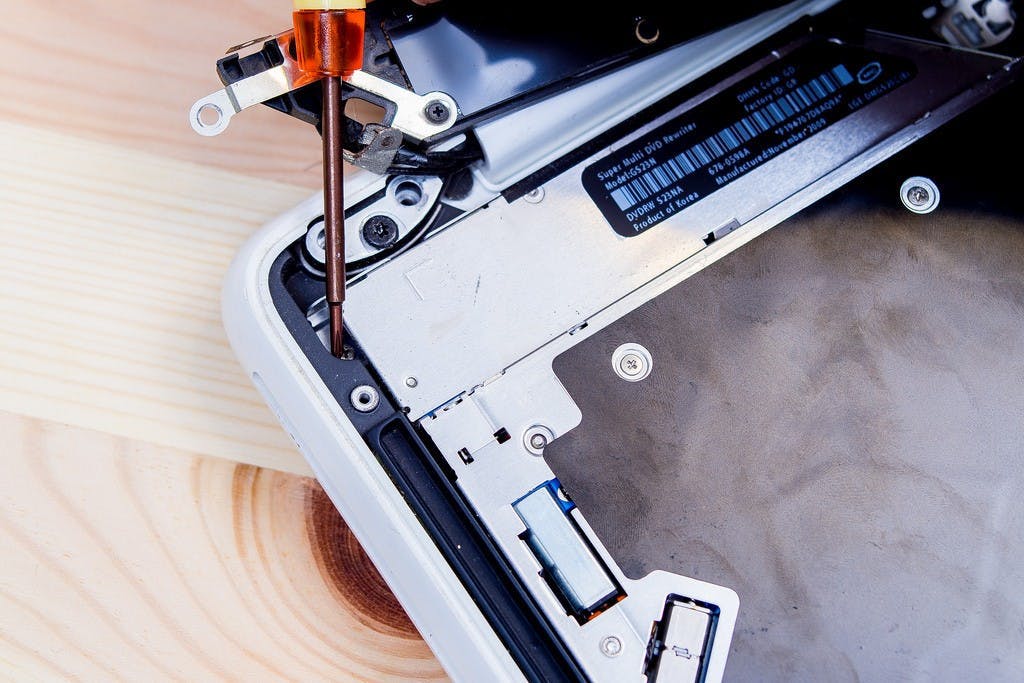

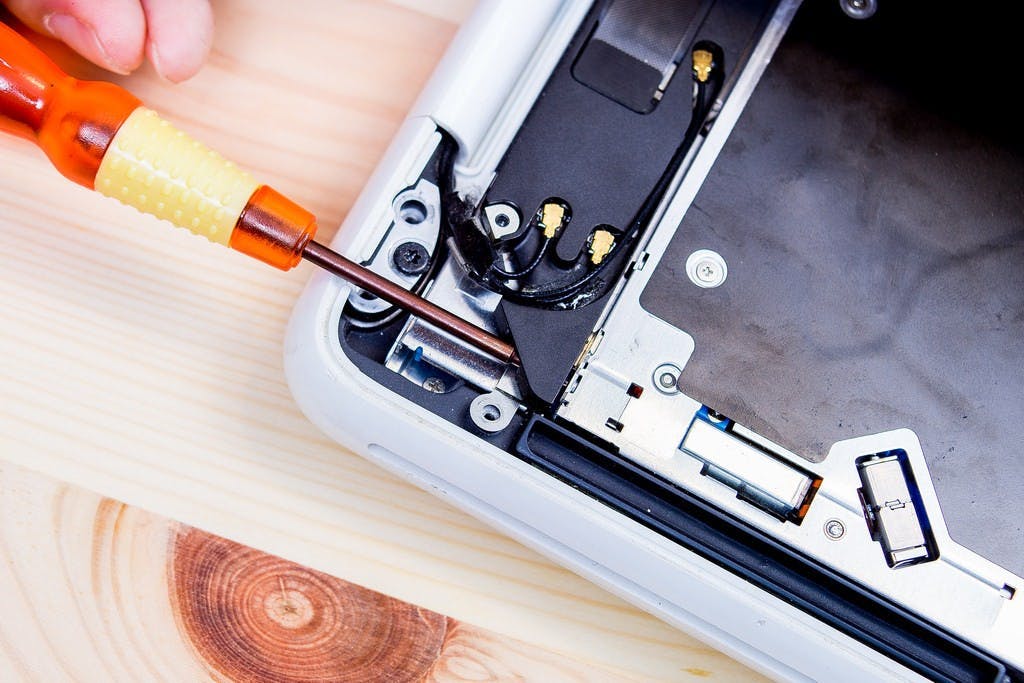

不過請不要一時興奮就硬把光碟機給拉起來,在光碟機的四周可以找到三顆用來固定光碟機的螺絲,只要有一顆沒卸下來都是無法移動光碟機的!因此如果你的光碟機拿不起來,就表示你還有螺絲沒拆,請不要硬拔光碟機。

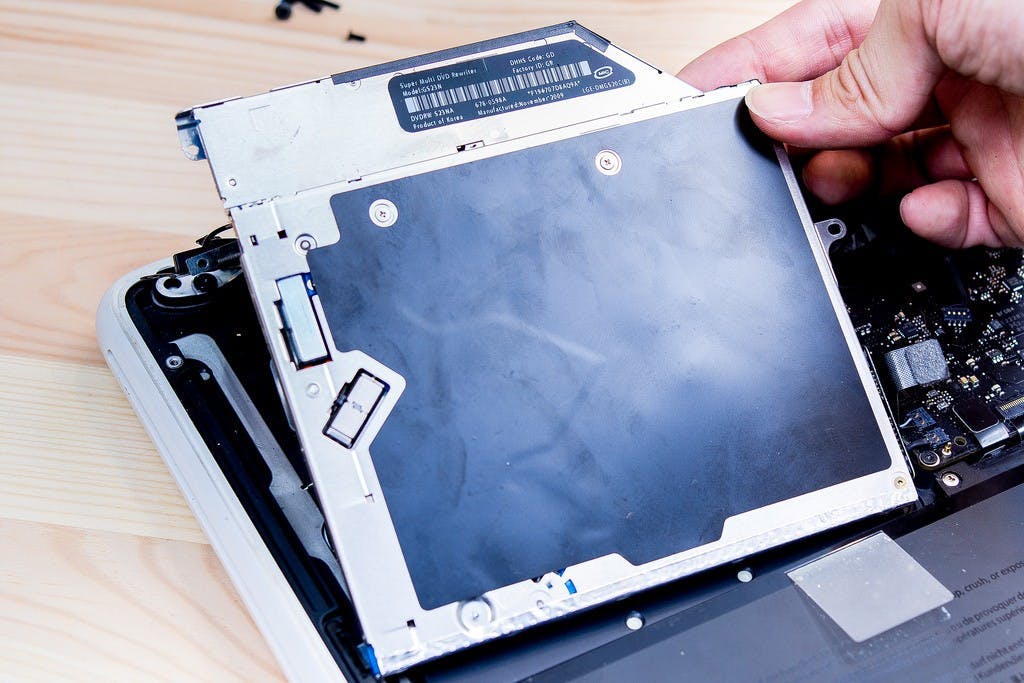

螺絲都卸下來之後就可以把光碟機拿起來啦!

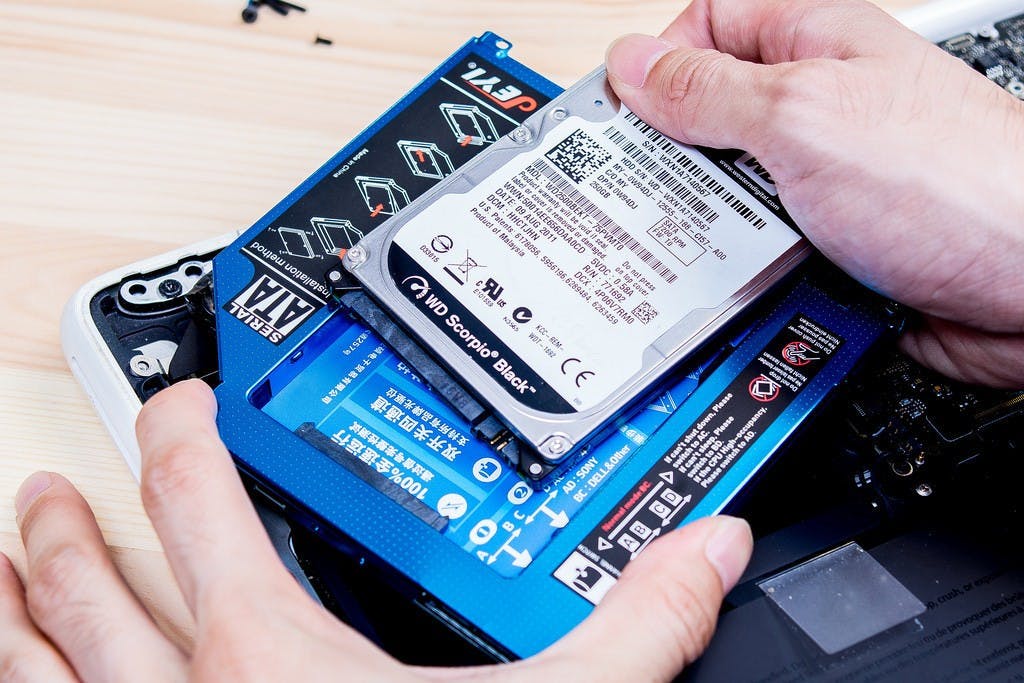

這時候又可以來安裝硬碟了!首先把大容量的傳統硬碟塞進預先買好的轉接盒(網路搜尋關鍵字:「硬碟 光碟機 轉接盒」),把硬碟固定好別讓硬碟亂晃。

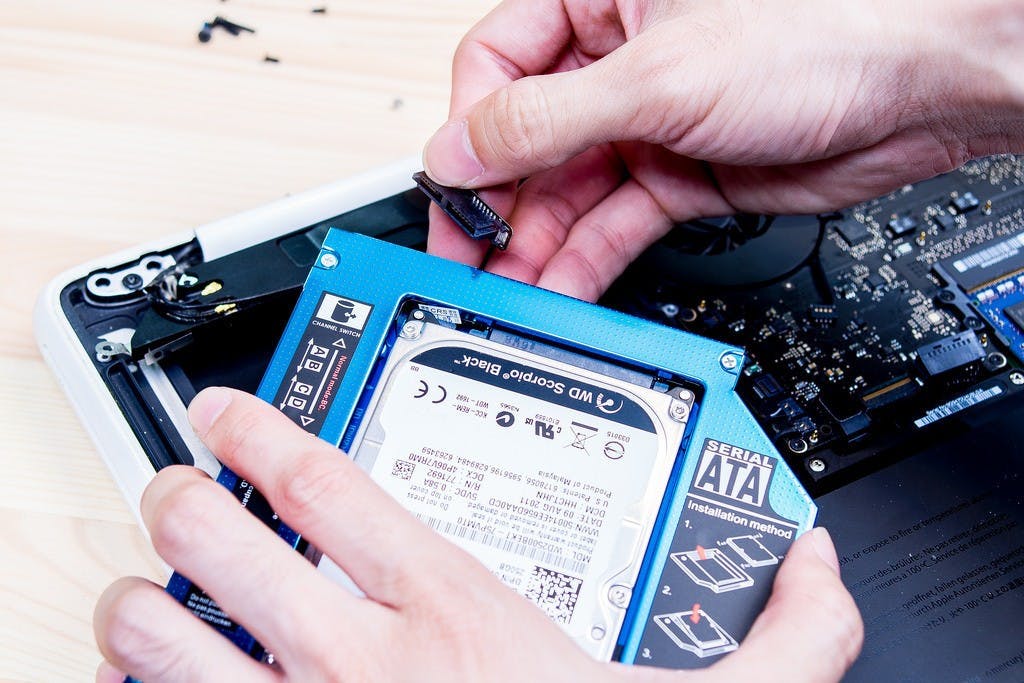

還記得剛剛有一條特別提醒大家要先拆的光碟機排線嗎?請把它從光碟機上拆下來裝到裝好硬碟的轉接盒上,這樣才能把硬碟接上電腦主機板。‘

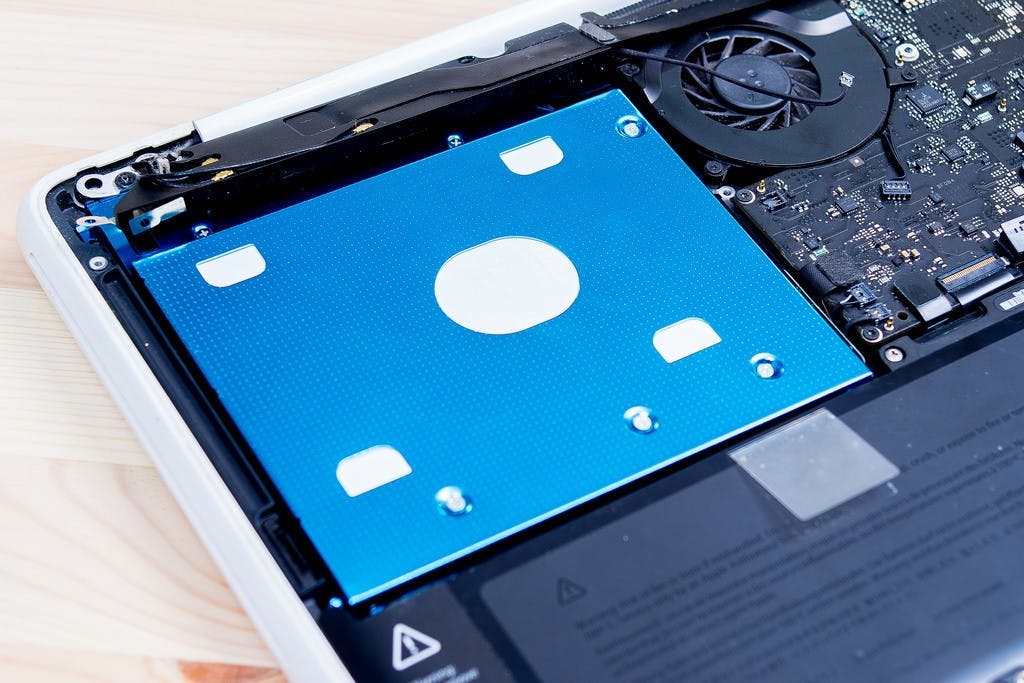

接著再把硬碟轉接盒放進原來放置光碟機的洞裡,並把所有的螺絲、塑膠固定條、排線等等從這個步驟逆推回去安裝好,就完成雙硬碟升級啦!接下來你需要重灌你的系統啦!請參考下面這兩篇文章自行製作 USB 開機碟來重灌系統:

[蘋果急診室] 新系統難用想降回舊版嗎?製作 USB Mac OSX 開機碟讓你任意降回任何版本!(10.8 以前版本適用)

[蘋果急診室] 新系統難用想降回舊版嗎?製作 USB Mac OSX 開機碟讓你任意降回任何版本!(10.9 以後版本適用)

由於 10.8 以前與 10.9 以後的製作方法不同,請自行依照你的系統版本選擇教學。

註:也可以用複製的,以後再教。不過我個人的建議是難得都有機會重灌了,就順勢重灌一下吧~剛好可以解決那些電腦的各種疑難雜症陳年宿疾。

這裏我要做一件上次沒教的事:把拆下來的光碟機變成「外接光碟機」!

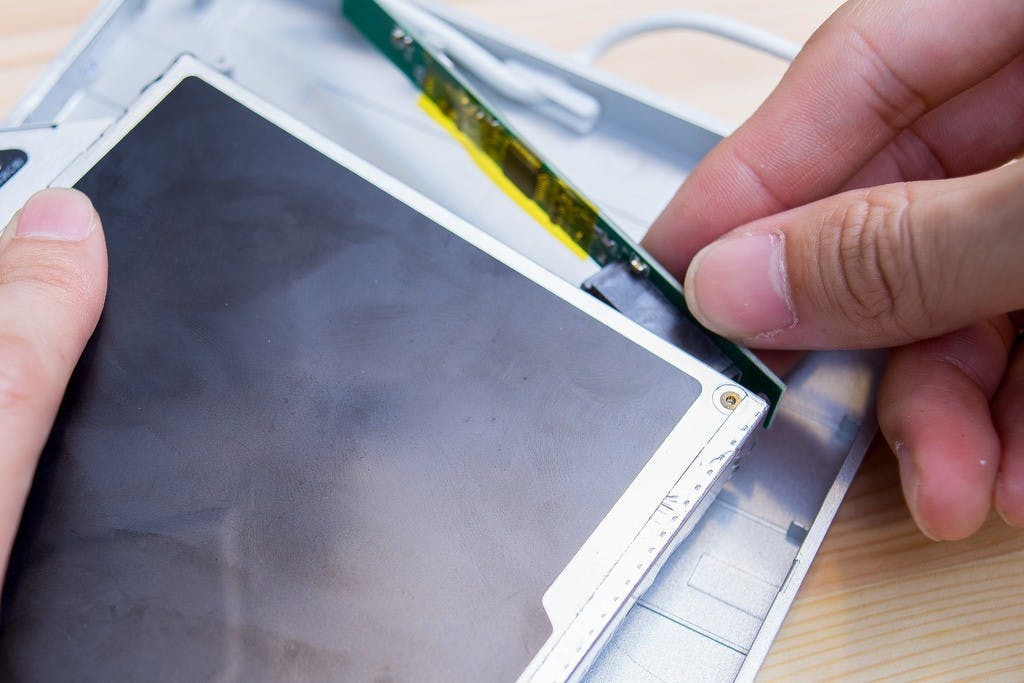

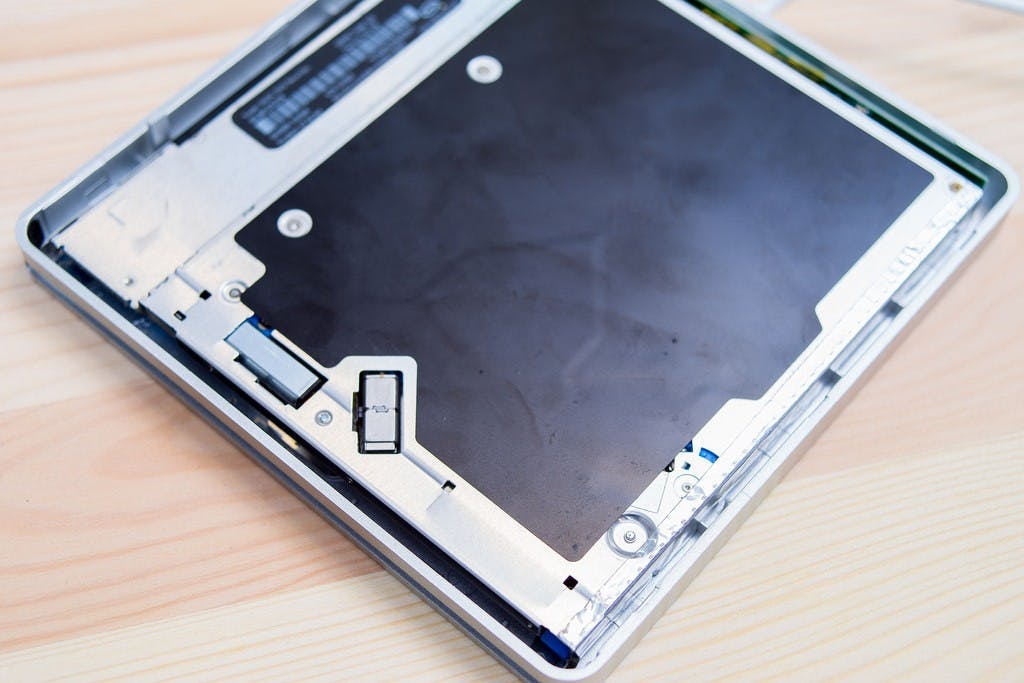

現在網路上買到的硬碟轉接盒通常都會用「套組」的形式販賣,也就是把硬碟轉接盒以及上圖的「光碟外接盒」一起販售(這種賣法其實並不會比較貴,有時候反而會比較便宜,請自行比價)。這個光碟外接盒的功能就是把你剛剛從電腦裡拆出來的光碟機變成 USB 外接光碟機,非常方便!使用方法很簡單,就是直接把光碟機外接盒裡面的 SATA 插頭插進光碟機,然後再把光碟機塞進盒子裡,如下圖:

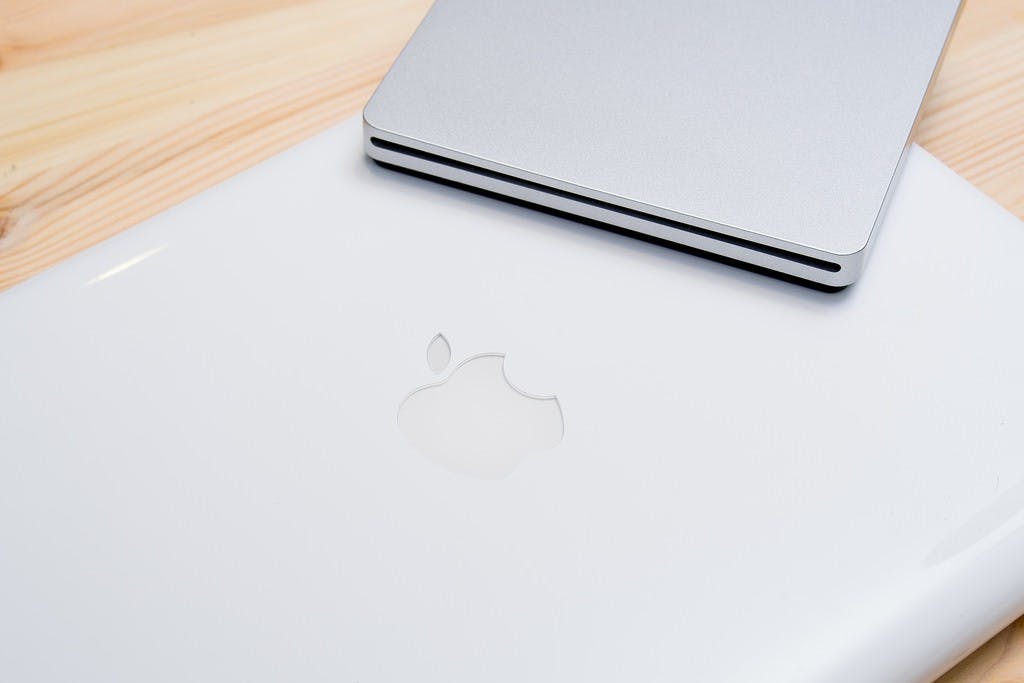

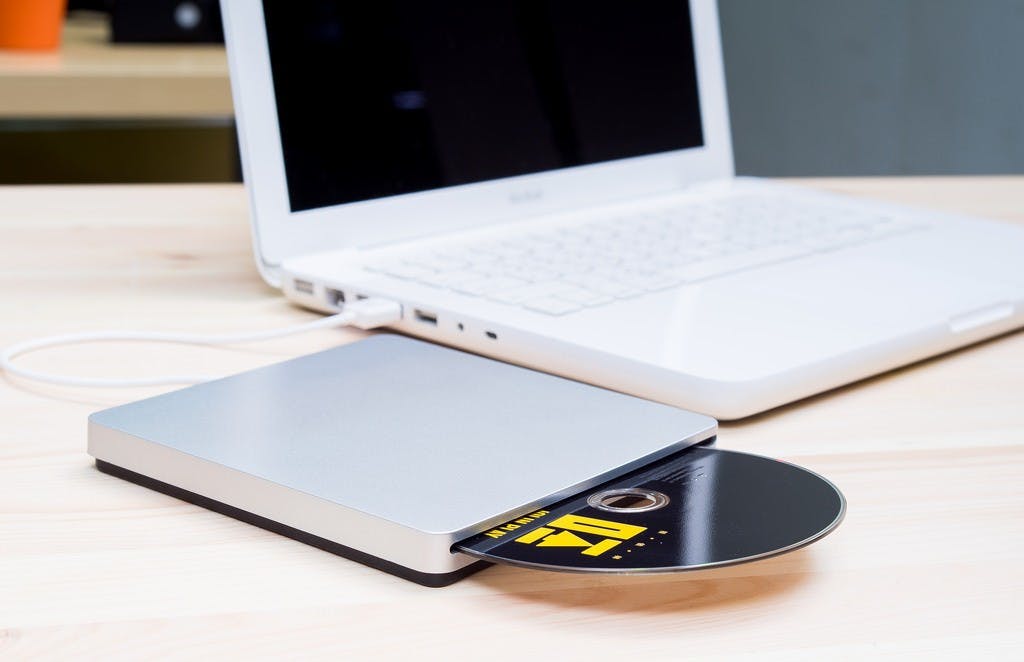

然後再把蓋子蓋上就完成啦!真的是超簡單的,而且這光碟機外接盒外型還是模仿蘋果自己推出的 USB 外接光碟機(當初為了沒有光碟機的 MacBook Air 所設計),因此放在 Mac 電腦旁邊可說是完全沒有任何違和感,非常實用的玩意。

這樣一來就算拆掉光碟機仍然可以聽 CD、燒光碟啦!雖然這些功能對現在的使用者來說已經不是那麼必要了,不過如果剛好需要光碟機的話就不再需要手忙腳亂地去跟別人借啦~

--
