WiFi 、 18650 與 USB DAC 的狂想曲, BW-Audio BW-05 USB DAC 測試版動手玩

2016.03.31 05:59PM
10354
是WiFi 、 18650 與 USB DAC 的狂想曲, BW-Audio BW-05  USB DAC 測試版動手玩這篇文章的首圖

對於數位流的音樂玩家而言,有一台 DAC 以及擴大機是很合理的,隨著電腦、手機普及, USB DAC 與 WiFi 串流也越來越流行,前陣子經營朋友的介紹認識了這位打造理想中 USB DAC 的玩家朋友,不是純粹接 USB 就好,也沒用藍牙當無線技術,而且還用了 18650 當成電力來源,一個不同於大品牌產品的個性 DAC 怎可以不順便介紹一下呢?

f92c2d9d9ca5b2a93c9db2b97efc7fc3

在正式介紹這款 USB  DAC 之前,必須先告知各位,這款 DAC 雖有銷售計畫,不過還要等待到四月左右,此版本為最終版本前的設計,但還有無線模組與調音會再作些許修正。目前他也還未完成產品介紹頁面,而且他本人沒有使用 Facebook ,所以也不會有粉絲專頁,如果有興趣的朋友可能還要等預購網頁上線。

f5a6942d2d27fc4d4001017a4f287605

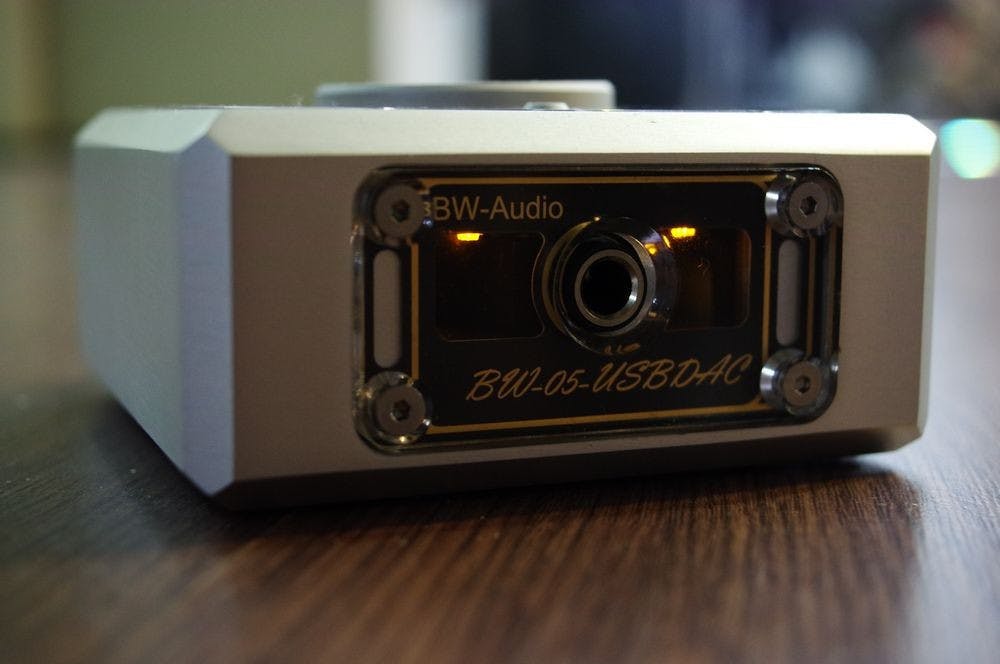

這款 USB DAC 的想法很簡單,就是方便使用、符合現代人聽音樂的需要,並且在一個手掌的大小與720g的重量內,在質感、易用性與性能上求取平衡。聽起來很簡單,但每個人的定義不同,在沒有公司集團壓力下, BW-05 的設計才可以這 麼天馬行空:不追求高取樣率,沒有非同步 USB ,也沒有超薄設計跟強調隨身型 DAC 常見的藍牙,以日本旭化成高階 AK4399 DAC 晶片搭配 PCM2704 、 CS8414 ,傳統 A 類擴大、外掛模式的 WiFi 模組構成。

591fb930eba30551bd76443424326791

1722096cacf13c8214e0d015d88e436a

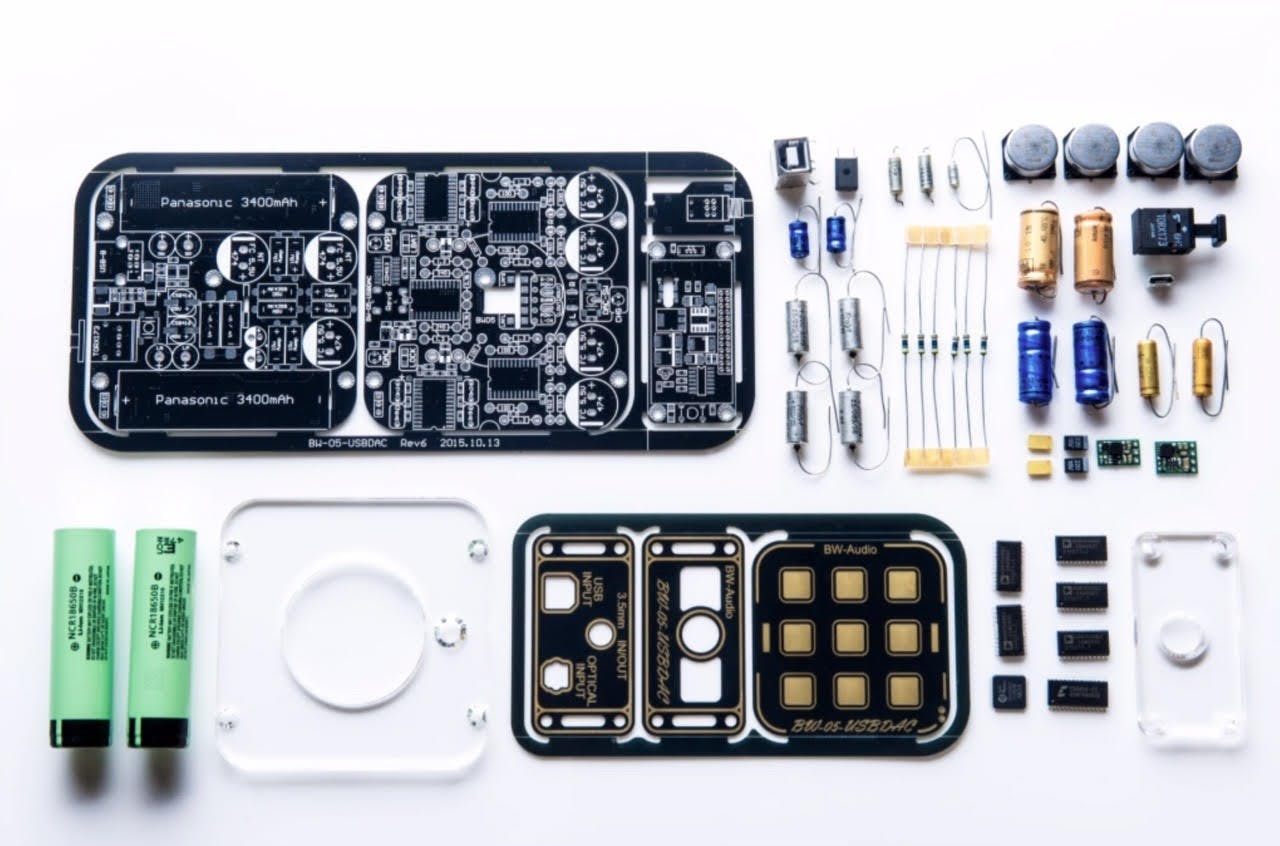

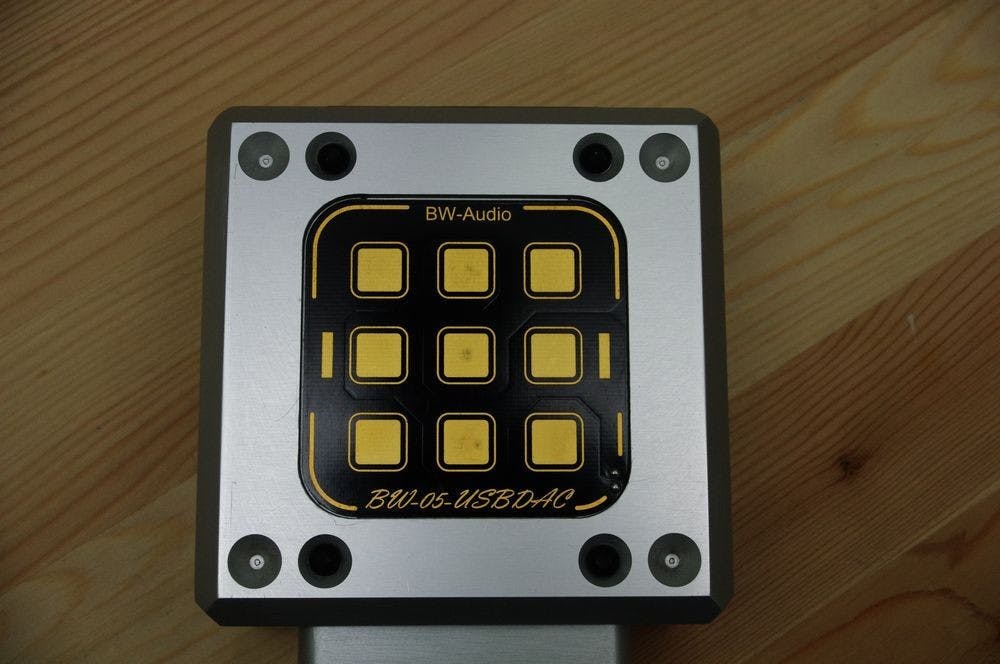

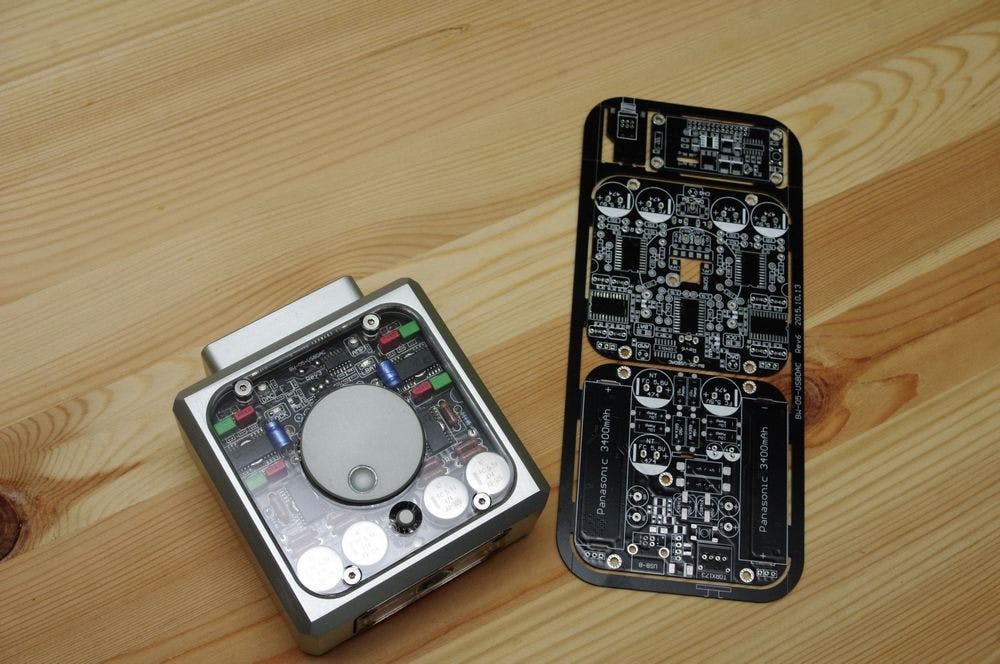

機身的設計由全鋁合金切銷加工框體搭配 PCB 板組成,中間以銅柱支撐,有趣的是內部的機構是以多片 PCB 板交錯而成,彷彿在小小的空間中放入一套立體拼圖;底部有著九個鍍金接面,根據設計者的說法,這幾個接點可供接觸式充電座使用,不過充電座的外型也還在規劃中,但將會是以音響級追求的抑振以及穩重的外觀作為設計的重點。

07490df1e7a39f09da104e57c4af258e

雖然現在的 USB DAC 都在追求支援高取樣率的格式,但 BW-05 的想法卻反其道而行,使用了規格不漂亮的 PCM2704 作為 USB 接收,設計者表示現行高音質音樂內容仍非主流,與其為了在規格數據玩遊戲,不如把 CD 音質做到極致,雖然 USB 接收晶片選擇很多, XMOS 也是好選擇,但考慮XMOS非常耗電以及運作溫度較高,穩定低溫免驅動的 PCM2704 最終成為他的首選

91894cb11cd17b3dd9c1c4e1791f30b0

畢竟對於一款 USB DAC 而言, DAC 晶片的能力是一切的核心,所以在 BW-05 內, PCM2704 並沒有用到它的解碼功能,只是單純的將 USB訊號轉換轉為 SPDIF訊號後,再透過CS8414將音訊資料傳遞給高階晶片 AK4399 解碼。

90dc0ce9a5e112cff104227dc94f1d94

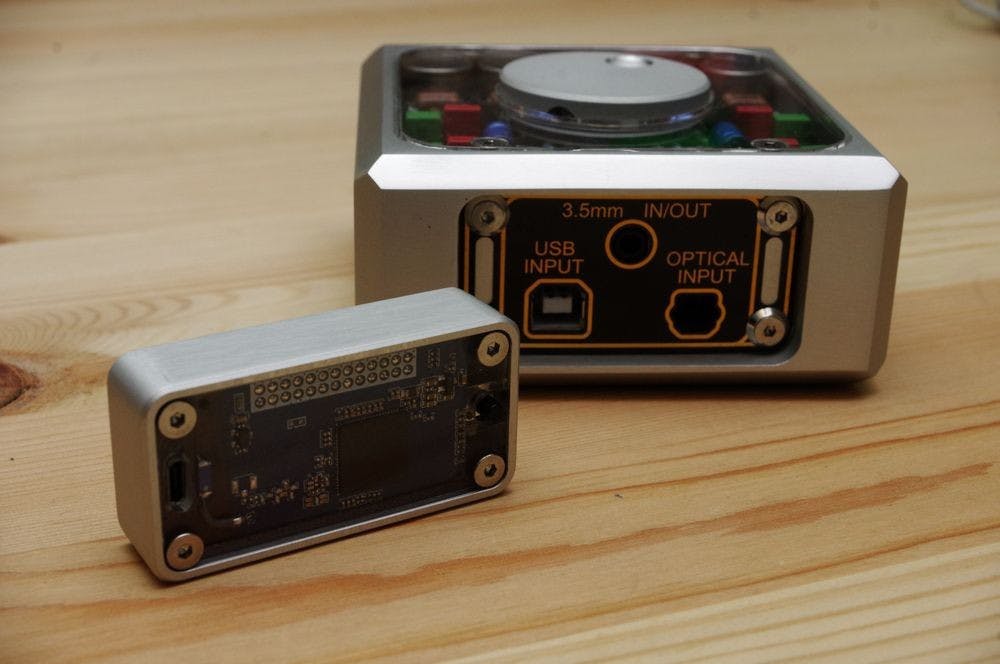

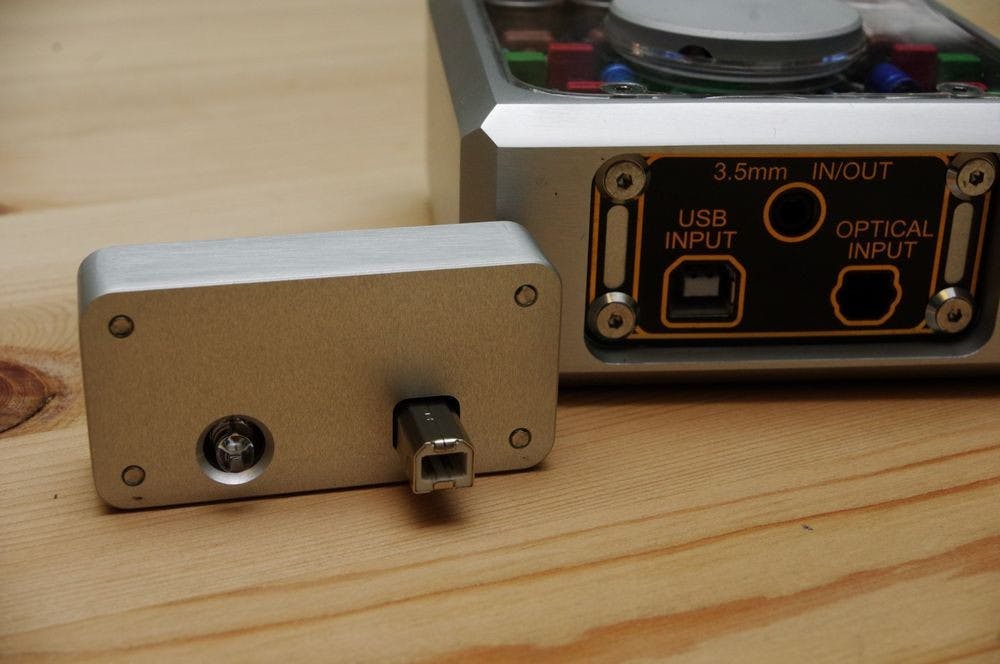

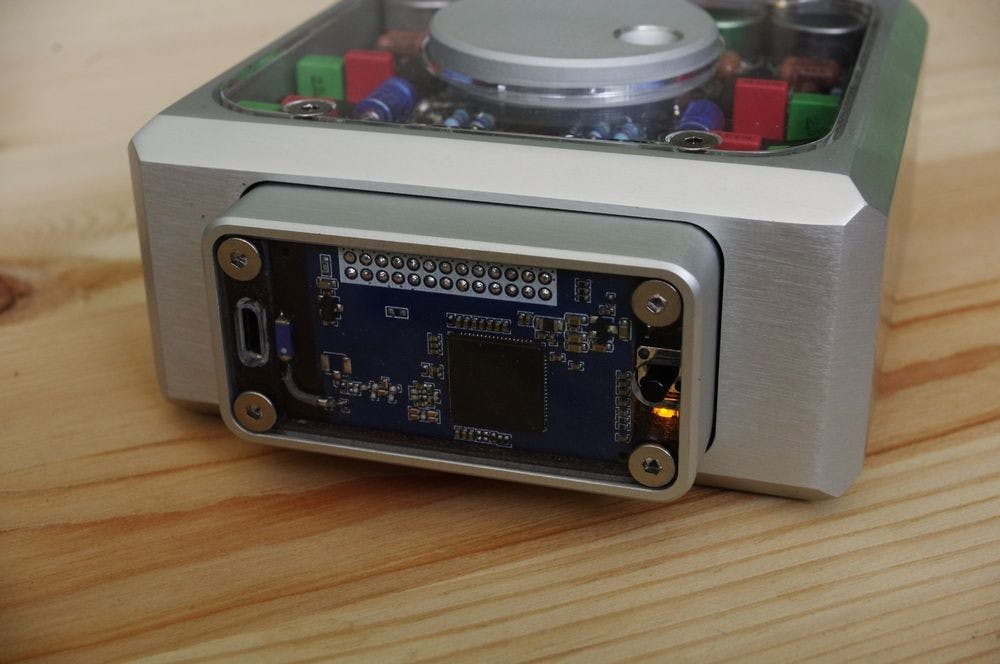

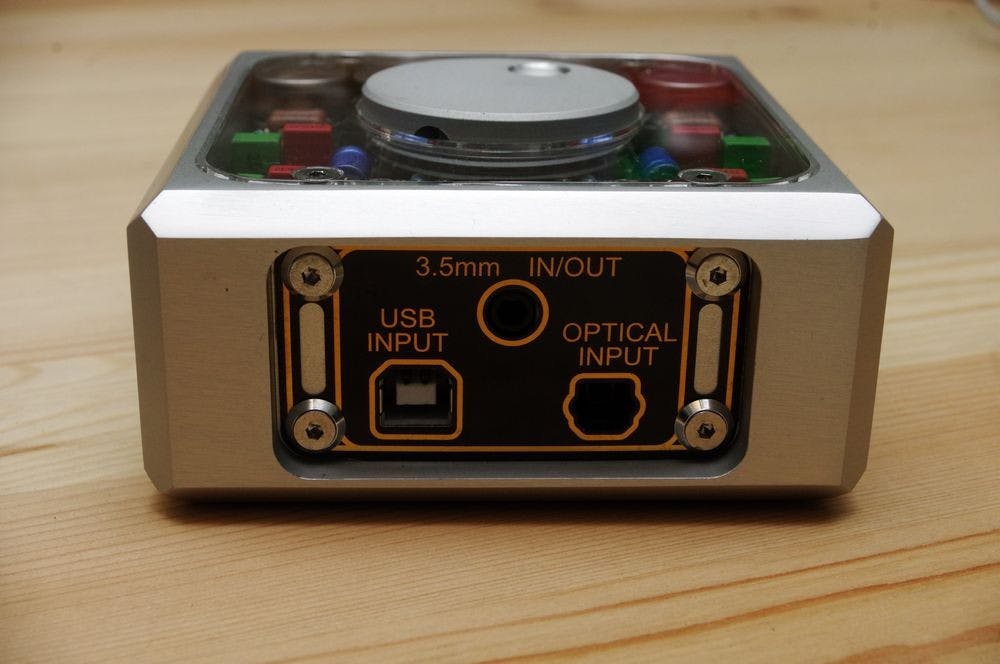

光纖輸入的目的有兩個,一個是真的為了光纖輸入,另一個則是為了要支援 WiFi 模組;為何不把 WiFi 模組置於機身內?理由是減少 WiFi 對於音訊的干擾,故以獨立的模組,藉由 USB Type-B 供電給模組、並將 WiFi 接收的訊號轉為紅外線透過光纖接收器餵給 DAC 。

免除了WiFi模組對放大以及解碼電路的干擾之外,不用光纖的紅外線直接發射接收,也免除了光纖入射與出射的兩次全反射損失,聲音結像比起使用光纖更加凝聚。

5aa1971ea38ec0ad85da7c982c2b82c8

目前的規劃中,這個 WiFi 模組可以 Stand Alone 模式或是與家中無線環境串接的 DLNA 兩種模式,不過目前這版本的 WiFi 模組確定因為晶片 Bug 太多故會撤換掉;目前已與無線模組廠商談定專用的客製化模組,以及客製化的專用韌體,並將於五月底拿到首樣進行測試。

edbb211c520b1fb03737156db6ac31fa

為何是 WiFi 而不是藍牙?當然是求取 WiFi 穩定性高、頻寬大的優點,加上機身有 18650 電池供電,也不擔心 WiFi 模組耗電量較高的問題。

814f008bbedc8dc93a2b780df7d7e79d

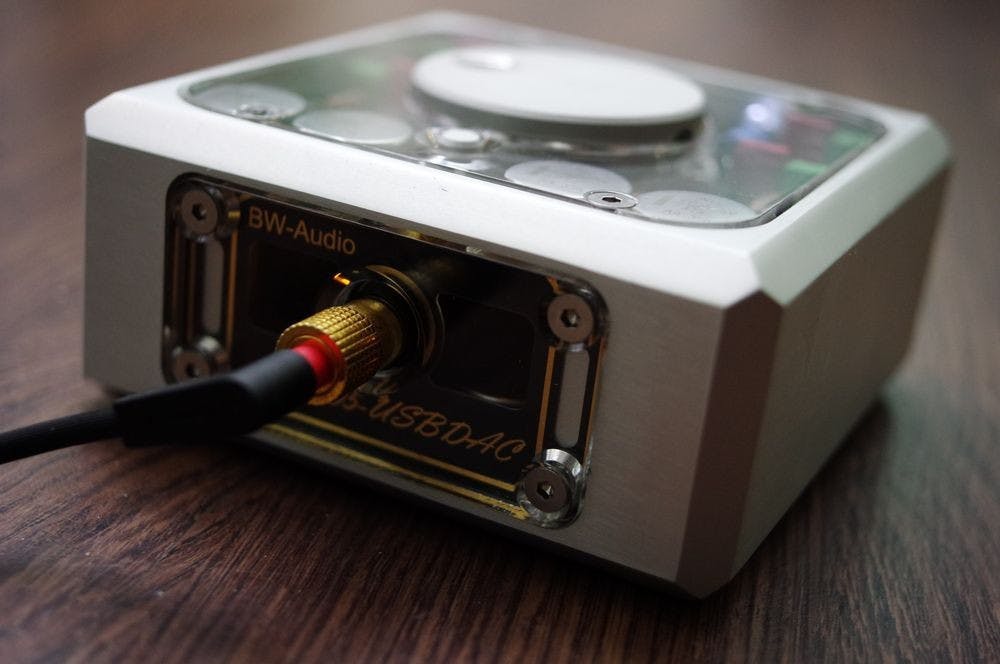

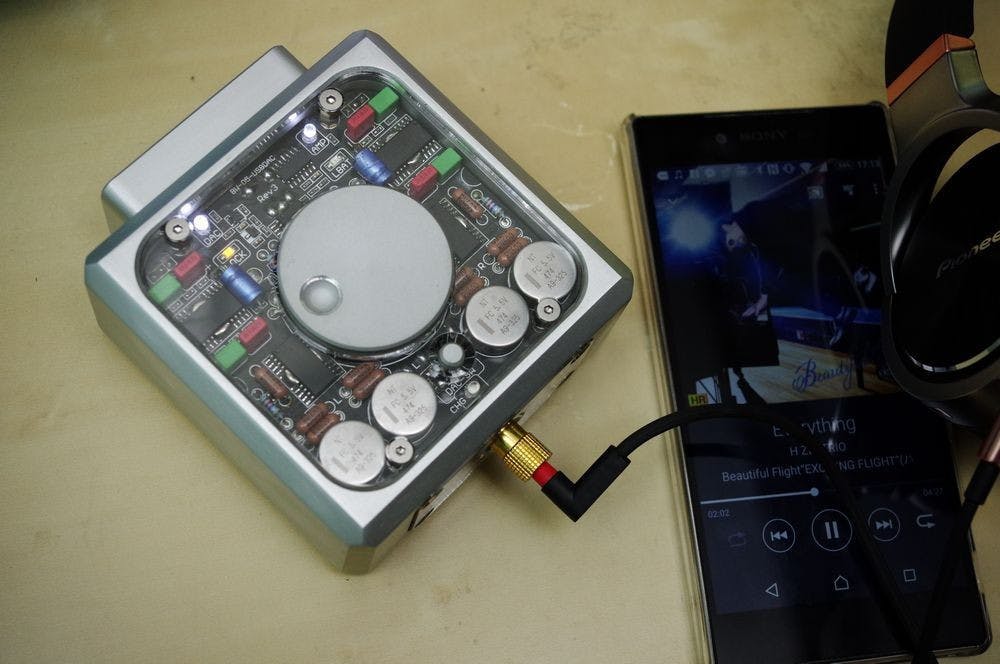

至於擴大架構, BW-05 並未如一些機器以巨艦大砲主義強調高輸出,輸出功率以一台獨立電源的 DAC 來說是低得不可思議的 60mW ,不過這也是因為設計者本身最原始的調音是以 Grado PS1000 以及 Sennheiser HD 800 當作參考,並以近期偏向低阻抗、高靈敏度的入耳式耳機作為使用者的耳機設定。

b6663722b50a2287d0f45461230f603b

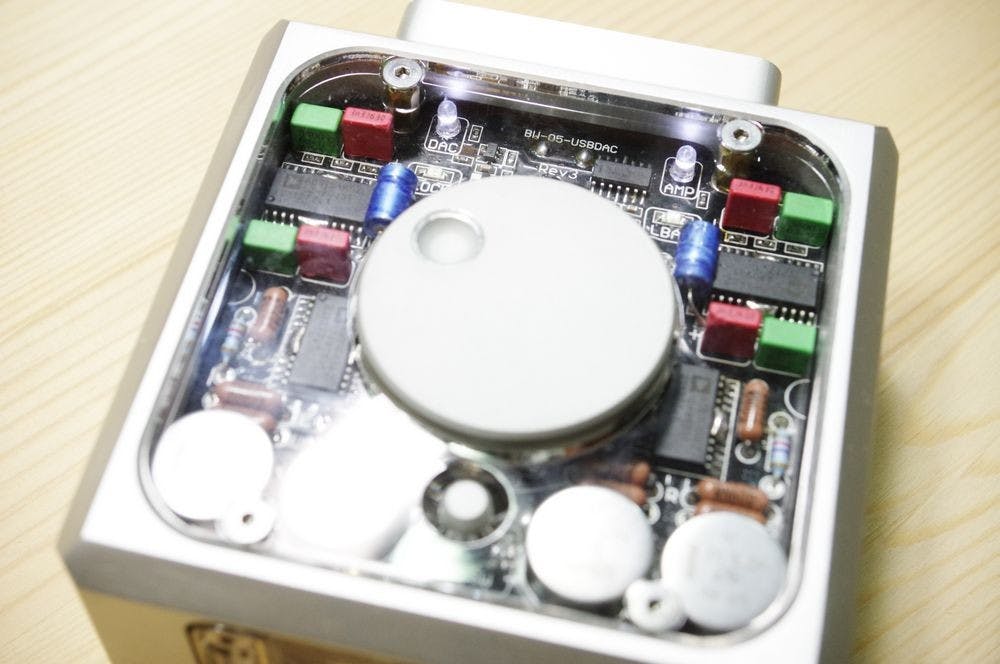

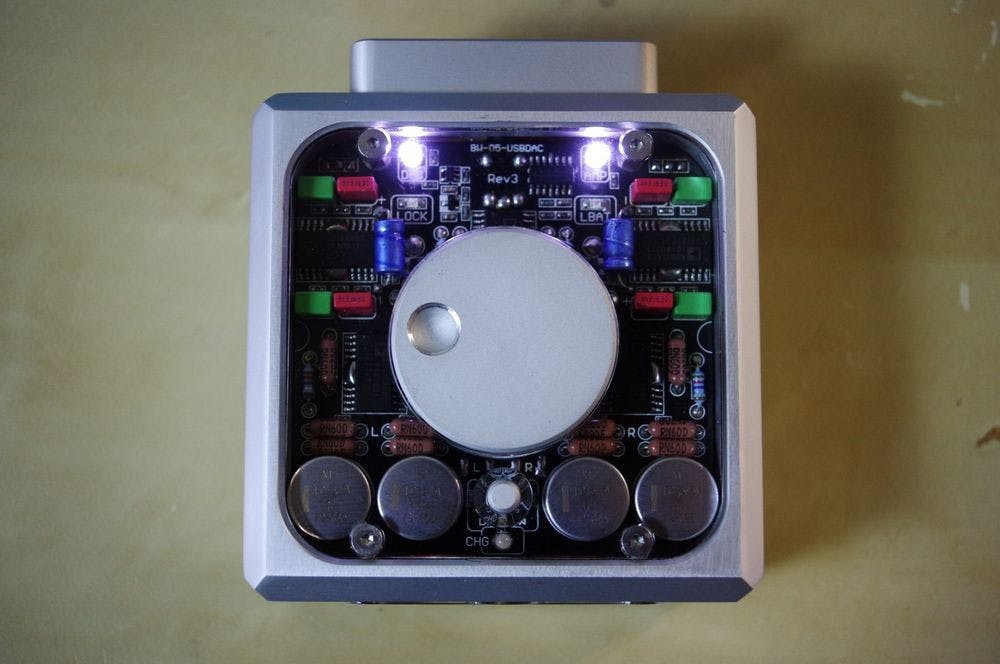

之所以未選擇高出力並不是辦不到,設計者認為在這樣有限電力的分配下,他寧可把重點放在解碼後一路到輸出的聲音細緻度,而非一味的追求高出力反而讓聲音失真變嚴重,所以才使用了一般此類內建電池 DAC 少見且較耗電的家用音響級 DAC 晶片 AK4399 ,而非一些針對低電壓的 DAC 晶片。

806bf774989b6ce5b970bc8e699e682f


這款擴大機離正式完成還需要一段時間,目前已經在著手下一版的電路版設計,另外目前的調音也比較偏向反應敏銳的風格,目前設計者也偕同許多發燒友進行大量調音與試聽當中;相對於市場上的常見的內建電池 DAC ,這款玩家設計的 DAC 做了不少有趣的設計,包括 WiFi 模組、 18650 電池驅動,這也是品牌廠不太可能考慮的獨特設計,也是正是個人玩家產品的精髓。

雖然預購網站還沒做好,不過有興趣的朋友可以直接用電子郵件聯絡這款 USB DAC 的設計師: chunyan0001@gmail.com
