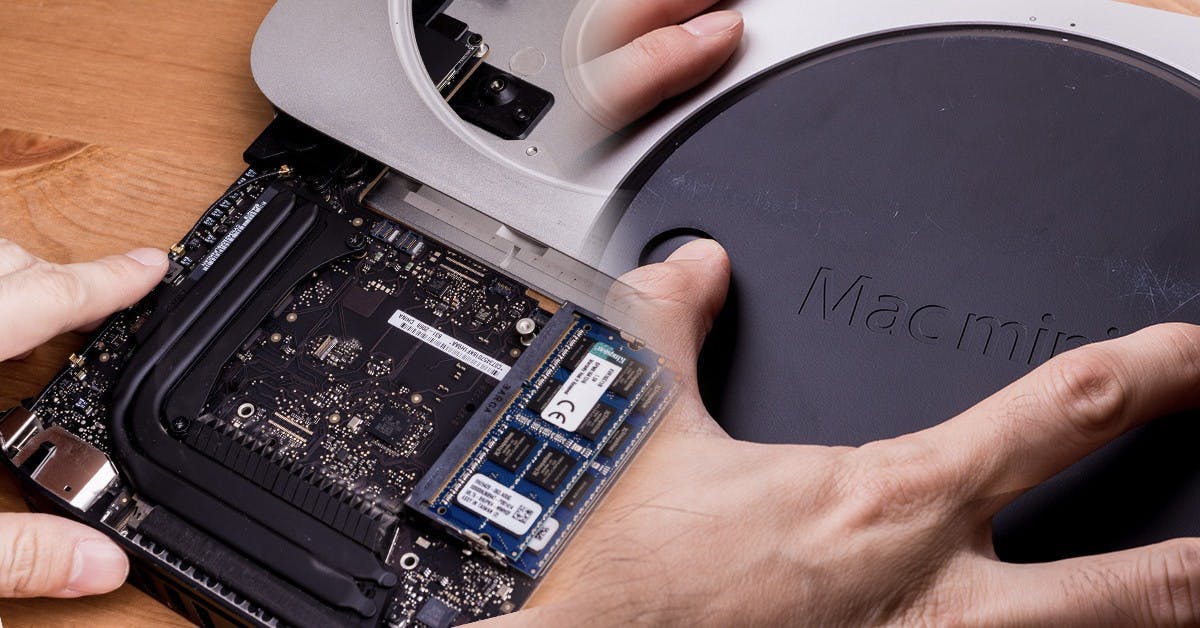

是[蘋果急診室] Mac mini 容量不夠大、速度不夠快?那就幫他換顆 SSD 與新硬碟上去吧!(鋁合金版)這篇文章的首圖

Mac mini 雖說是蘋果電腦系列中最便宜的小老弟,但實際上在 Intel Core i CPU 加持下,對於一般文書處理、家庭影音娛樂等來說都是非常夠用的。部分高階機種(平均兩萬五以上)更是能滿足影片剪輯、修圖等需求,以我個人來說,目前就是用那台號稱史上最強的 2012 年四核心 Core i7 版 Mac mini,不管是我平常剪影片、還是修圖,這台都非常夠用且足以勝任目前的工作。

但為什麼很多人買了 Mac mini 之後,卻往往發現電腦效能貧弱,使用不盡理想呢?

其實很簡單,就單純是因為「便宜的 Mac mini 用了機械硬碟」。我不只一次說過,Mac 只要用的是機械硬碟,那麼速度慢也就是理所當然的事情;反之如果能幫 Mac 換上 SSD 固態硬碟,那麼就算是十年的老 Mac,操作體驗什麼的也足敷現在日常上網、看影片使用,像我爸就還在用 2006 年的 MacBook 當上網看 Youtube 機,裡面就是靠 SSD 在撐他的使用體驗。所以如果你預算不足但又想要有台 Mac,除了買內建 Fusion Drive 的 Mac mini 之外,買一台二手、便宜的 Mac mini 來換 SSD 也是個非常好的選擇喔!

註:換硬碟前請記得備份資料到新硬碟 / SSD 上,方法請參考「換硬碟也不怕!Carbon Copy Cloner 讓你直接拷貝整台 Mac!

--

自己修 Mac 一點都不難!難的是你根本不敢自己動手!

快跟我一起自己修 Mac,請幫「陳寗說科技」粉絲團按個讚:https://www.facebook.com/chenning.wowdigi

--

9a07a5193fb1da7ce393df21d42d9751

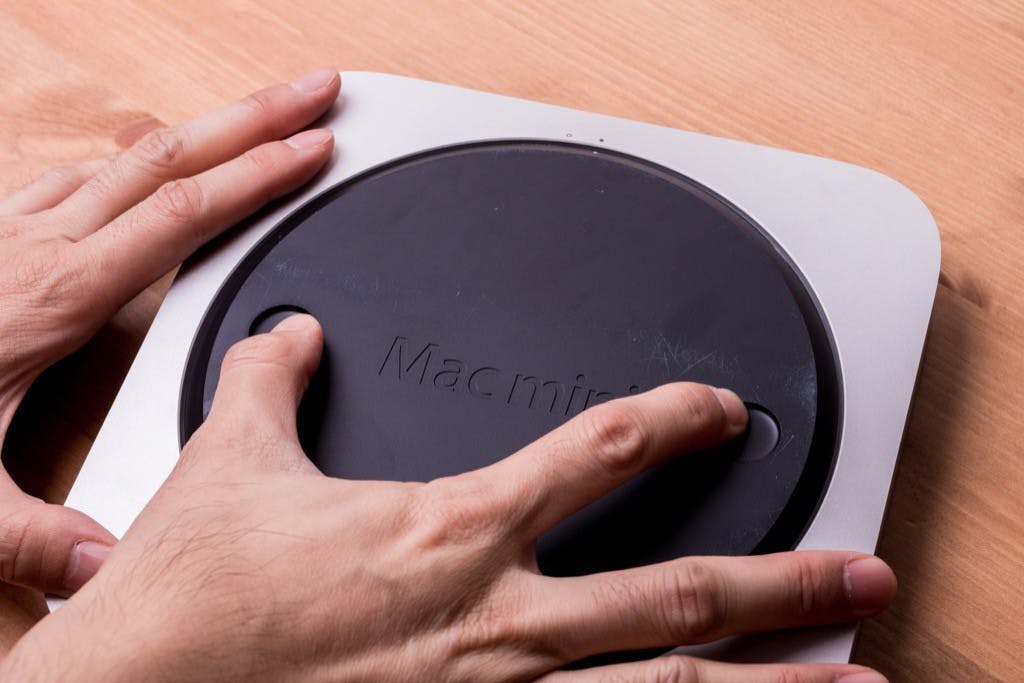

Mac mini 的開啟途徑只有一條,就是從底部那塊唯一的塑膠蓋著手。根據年份不同,這塊底蓋的開啟方法分為兩種,一個是如上圖這樣用手指按著逆時針旋轉,另一種則是如下圖這樣用卡片扳開。上圖這類是比較早期的機種,使用的螺絲起子也比較單純,只要用到「T6 星型起子」與「T8 星型起子」就可以把整台拆光光。但如果是下圖這種:

ff95689a8ade062b75fb3e2db8ce9e40

那就麻煩囉!!塑膠蓋本身很好拆,就是找個硬卡從邊緣塞進去一點一點慢慢翹,就可以把蓋子打開了。但打開之後 ... 裡面會需要用到中間有一個突起的「TR6」起子,是一種你在一般五金行買不到的螺絲起子。好在我們離中國很近,這類螺絲起子在淘寶上就能買到,就請大家自己搜尋一下囉~中國有那種什麼「蘋果拆機大全套」的工具,大家可以自己找找。

96c0c4fd25ad059608f17f42e251c090

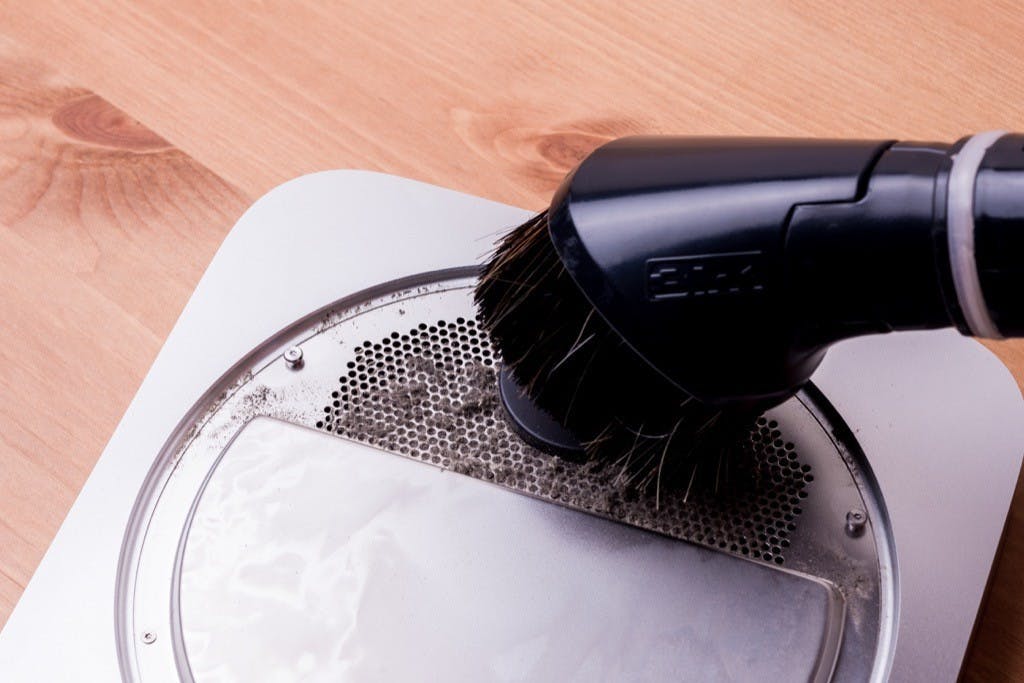

如果你的電腦已經用了好長一段時間,打開之後記得把電腦清一清,不然整台機器那麼髒也是挺噁心的。

請記得別拿去洗!這不是笑話,因為真的有長輩看到之後問我要不要洗 ... 總之請用吸塵氣跟毛刷把東西清乾淨就好,別做多餘的事!

14d5a9c71211675bb922fe98a4e66d26

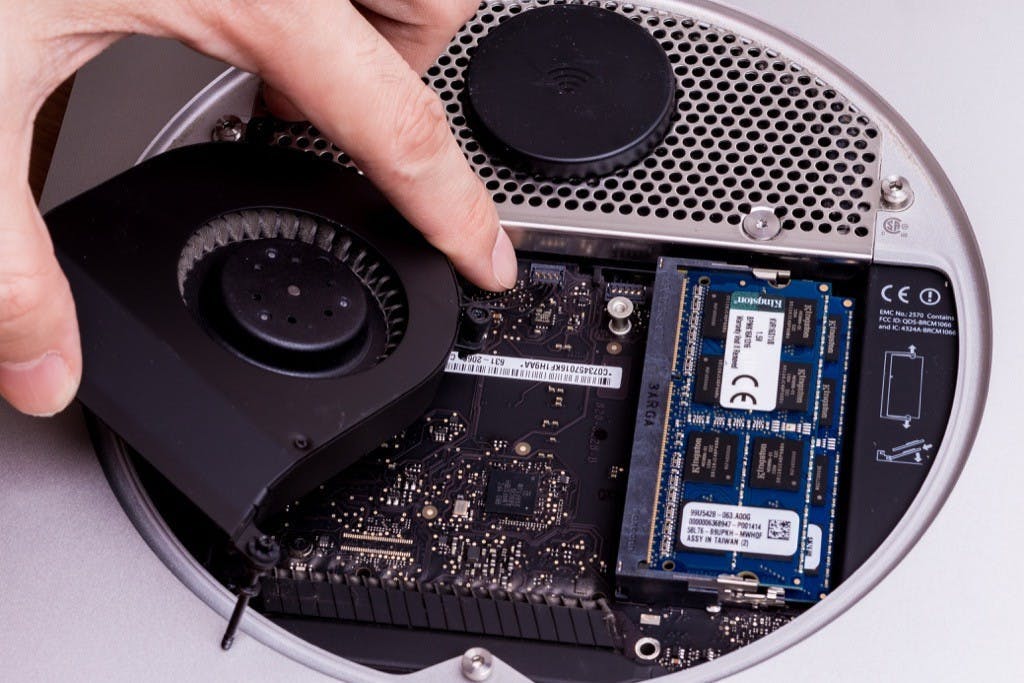

拆開之後首先要對風扇下手,這裡幾乎都是用 T6 起子處理。由於後續有時會用到 T8、有時會用到 T6,而兩種大小其實也差滿多,所以我就不多做說明,請自己合一下大小吧!總之不合適的起子就別硬捅硬轉就對了~

2fcb78526392e74283994915b1ee1ded

千萬記住一件事:任何一個零件拿起之前都注意一下「底下有沒有排線」

因為蘋果不會把沒有意義的東西裝在機殼裡,且蘋果同時也喜歡監控所有零件的狀態,因此絕大多數可以拆下來的零件都會有排線插在主機板上。請千萬記得每個零件拆下之前,都先檢查有沒有排線,以免樂極生悲。

d479ca137588b33400b7ff2f1dbdae48

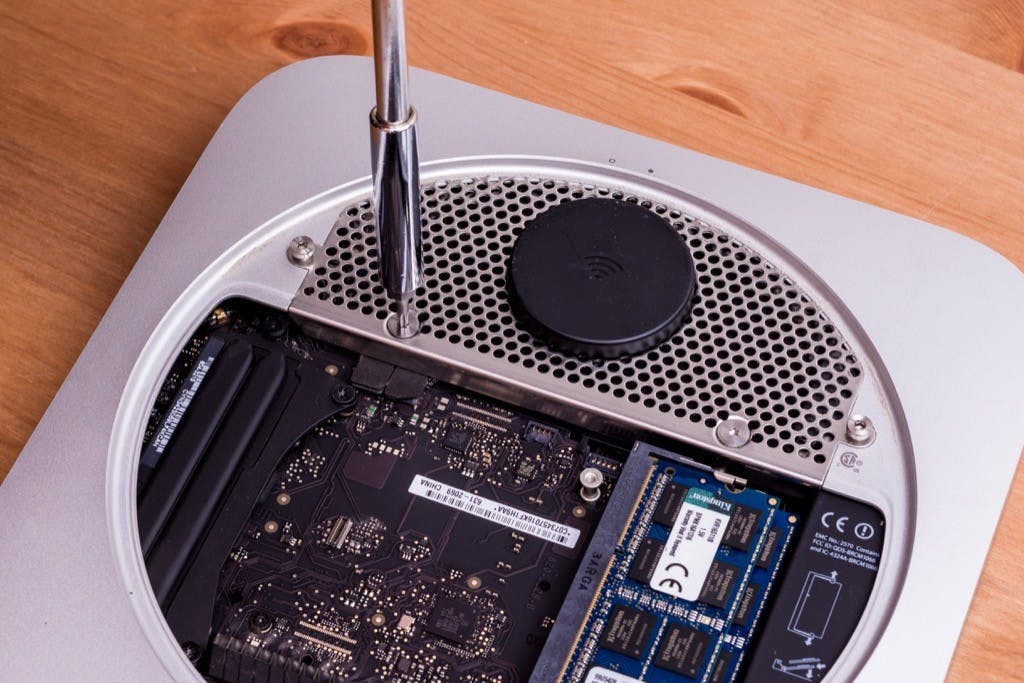

拆掉風扇之後,就可以開始拆各種螺絲了。請注意,Mac mini 要拆到硬碟就得整台拆光光,因此你看到的黑螺絲現在就可以通通卸下來了。只是請記得依照長短分類分好,如果記不得哪顆鎖哪裡,就請用相機拍一下做紀錄吧!上圖中有一個黑色塑膠蓋,請如上圖這樣把螺絲轉開拆掉。

032a1d726f289d8c2a9101f1027c4847

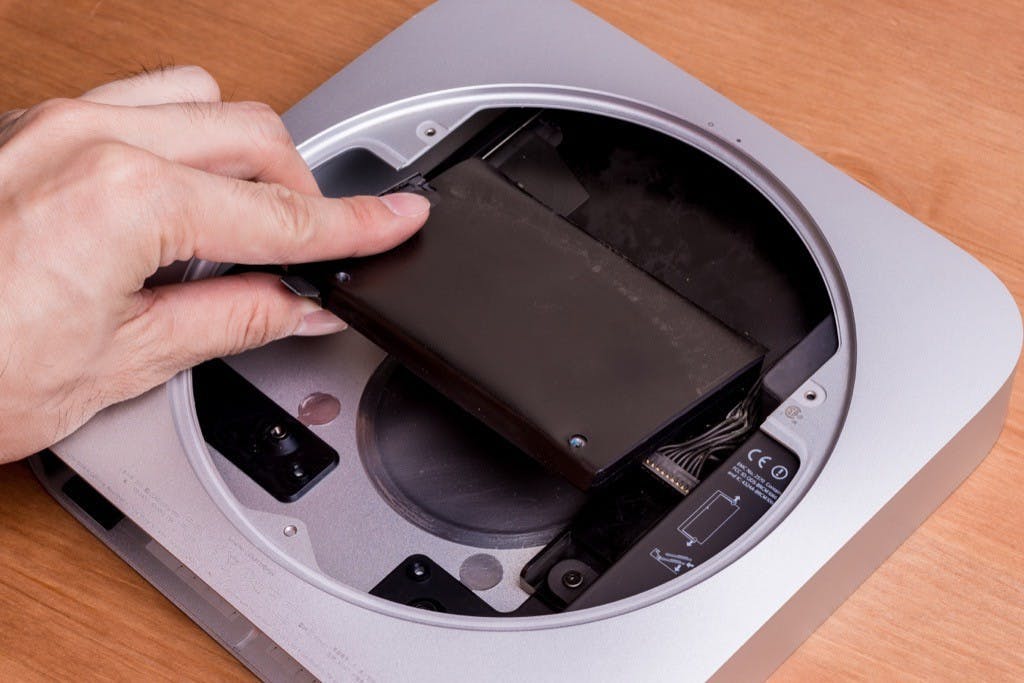

拆完之後就可以對上面的金屬蓋動手啦!

2b8fbdf3573f1a8bfddbdfb3e23e2944

切記無時無刻都要檢查有沒有排線!因為蘋果就是這麼陰險,連這種地方都有排線!

9600f9ca8baf34883338761131f9f8a1

排線的插頭躲在硬碟旁邊,需要撥開一些紙啊線啊什麼的才會看到,請用迷你一字起子把這個接頭撬起來,再把整組金屬蓋收好。

請記得「永遠都不要用力拉」,不然絕對保證樂極生悲。

2e10c1ba744ae7b8ad42d9a820699e89

金屬蓋啥的都拆掉之後,沿著上圖手指指著的線往前可以看到好幾個排線,這些有的是硬碟 SATA 線、有的是電源供應,總而言之請全部「小心地」拆掉。

6ae27ab449468af0bc5576dbdf9d792b

拆完之後再次檢查有沒有主機板上的黑色螺絲忘了拆,請務必「拆好拆滿」,否則下一個步驟又是樂極生悲的開始。

76d26466e7268b8c88d91684b6dbe7ad

這裡應該是整個過程最暴力的部分了!

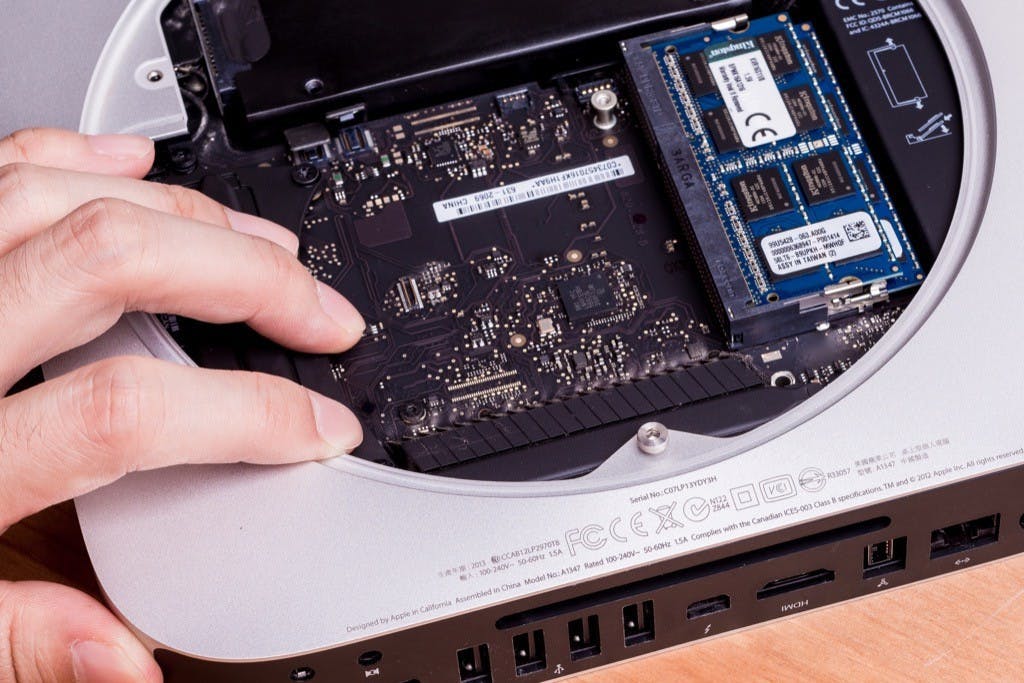

請用兩支螺絲起子捅進主機板上的螺絲孔,然後用力機殼屁股的方向「拉」。基本上只要拉到像上面那個空隙就可以先收工,如果你怎麼拉都拉不動,那麼請再次檢查有沒有螺絲忘了拆。

cc4ceab364a5b79f3f154480df7d4339

剛剛強調拉一點點就收工,是因為後面還有條電源供應的線!要是剛剛直接雙雙拉出來,那等一下就不用換 SSD 了,直接送回去給蘋果修就可以了。

請記得把上圖手指指著的線拔掉。

61f98da93e4604b1b6383f08eec38f06

然後一邊慢慢地、小心地把整塊主機板抽出來,如果中間有任何勾住、卡住,都請耐心小心地排除障礙,畢竟主機板是整台機器最貴的東西,用壞就 GG 了。

47b76dfa9d5a43e719faf9515bfe6ec2

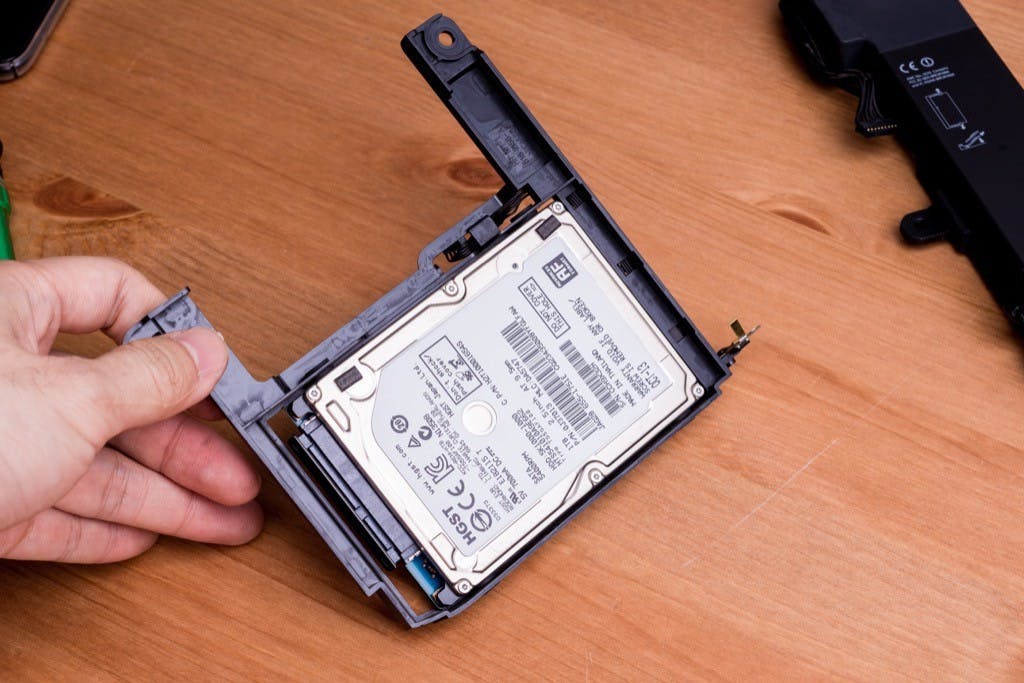

主機板拆出來之後就可以先把第一顆硬碟拿出來(如果你是雙硬碟機種的話),通常這顆會是 Mac mini 內建的 SSD,是小容量 128GB 用於 Fusion Drive 的版本。不過如果你是單硬碟機種,那麼就要請你先上網買「mac mini 改機雙硬碟套件」,這樣到時候你才能在 Mac mini 裡面裝入兩顆硬碟。

當然如果你根本只是想把主硬碟換掉就好,那就不用麻煩,直接繼續拆下去即可。

e3747fa0e6ffa1f129998394d1020631

首先把電源供應器的螺絲拆掉。

798a359a37ea3629cd2a74501197c1c1

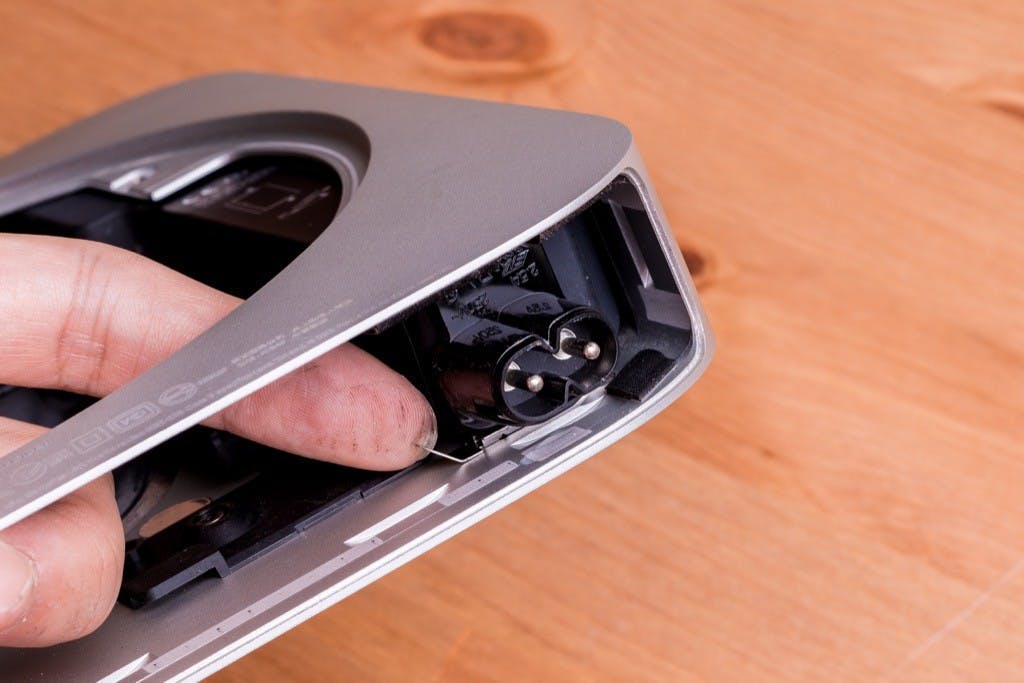

接著從電腦屁股看,會看到有一根小小的銀色金屬片,請把這片金屬片抽出來。

2924a2f1fb9c6f528a08d97257651082

接下來把上圖的八字頭往逆時針旋轉,解開束縛!

6bf565d6ee0904847381430e2c060b93

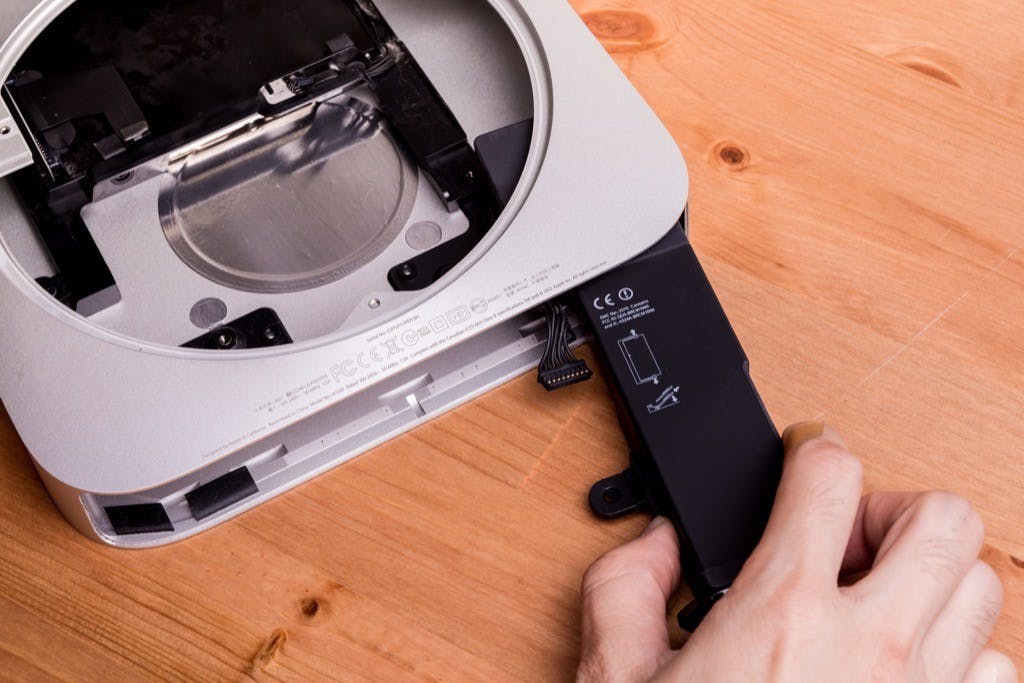

然後就可以把整個電源供應器抽出來啦~

1a2b5b6cc6cb372f404f45ccda369930

抽出來之後機殼裡就剩下主硬碟了,把鎖在機殼上的螺絲們通通拆掉。

6a2a1e8df88da5a86332f465161761ee

就可以把硬碟拿出來囉!!剩下的就是把新買的 SSD 換上去,再把整台機器裝回去開機、還原系統囉~

2b50b429df257d4acd03bfd11f9136d8

超簡單的吧!

註:換硬碟前請記得備份資料到新硬碟 / SSD 上,方法請參考「換硬碟也不怕!Carbon Copy Cloner 讓你直接拷貝整台 Mac!

--
