Sony 發表針對 4x4 拜耳陣列元件的 2X2 晶片上鏡片技術,四像素共享聚光透鏡、可提升對焦速度

2019.12.12 04:32PM
1585

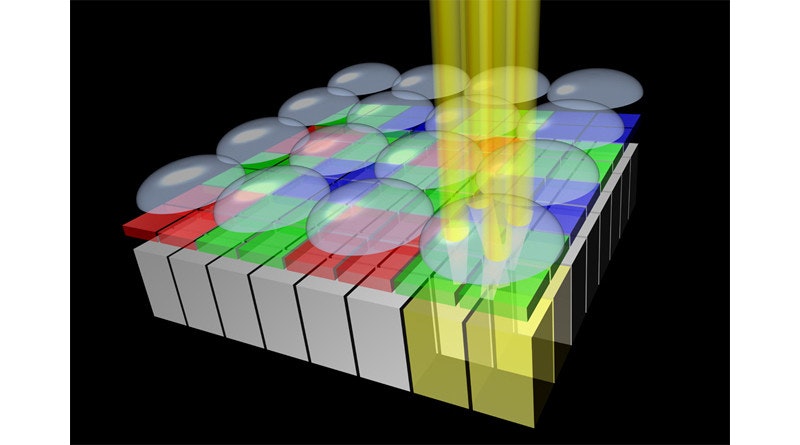

照片中包含了塑料、圖像傳感器、索尼公司、傳感器、像素點

當前由於行動裝置的獨特發展模式,許多高畫素元件採用全新的 4x4 拜耳陣列取代傳統 2x2 拜耳陣列,,藉由將四個同色畫素排列為 2x2 矩陣後,可透過四合一像素合併技術提升高感光度表現,或是在天氣良好與進行數位變焦的情況下使用原始高畫素拍攝照片,而 Sony 日前宣布了一項名為 2x2 晶片上鏡頭 ( 2x2 OCL ) 技術,針對新式的 4x4 拜耳陣列元件特色,藉由使同色四像素共用聚光透鏡的方式,藉此提升對焦速度,並在像素合併時提高進光效果。

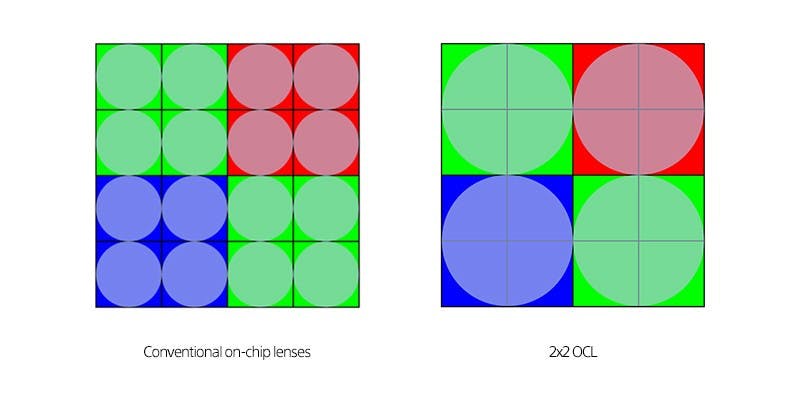

照片中提到了Conventional on-chip lenses、2x2 OCL,包含了圖案、圖像傳感器、索尼公司、傳感器、微透鏡

▲ 2x2 OCL 技術使 4x4 拜耳陣列的四個同色元件共用一組聚光透鏡

以傳統感光元件上的聚光透鏡是以一個聚光透鏡對應一個像素,而為了實踐相位對焦,需要在元件上配置沒有成相功能的專用相素;至於 Sony 的 2x2 OCL 技術則是以具備像素合併技術的高畫素元件特性為考量,藉由將四個同色像素構成的矩陣共享單一透鏡,如此一來可使每個像素都偵測到相位差做為相位偵測點使用,如此一來能夠使相位檢測更密集,能夠提升對焦精準度與對焦速度,且在暗處對焦時,也因為更密集的相位差資訊,能夠改善低光夏的對焦性能。

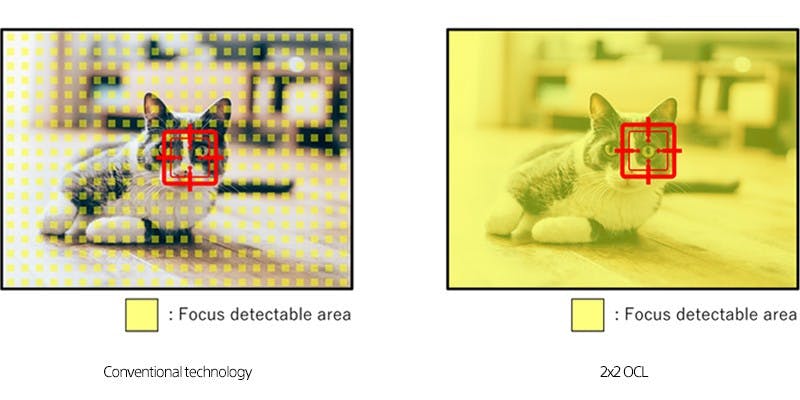

▲由於 2x2 OCL 可使每個像素都是相位偵測點,大舉提升對焦性能與精度

另外,典型的相位差對焦技術是透過橫向排列對焦專用像素,在水平方向的對焦偵測能力會由於元件排列方式受到影響,然而 2x2 OCL 由於每個像素都可偵測像位,無論在水平或是垂直方位的對焦檢測都保有相同的性能。
